Giới thiệu & Nguyên lý hoạt động

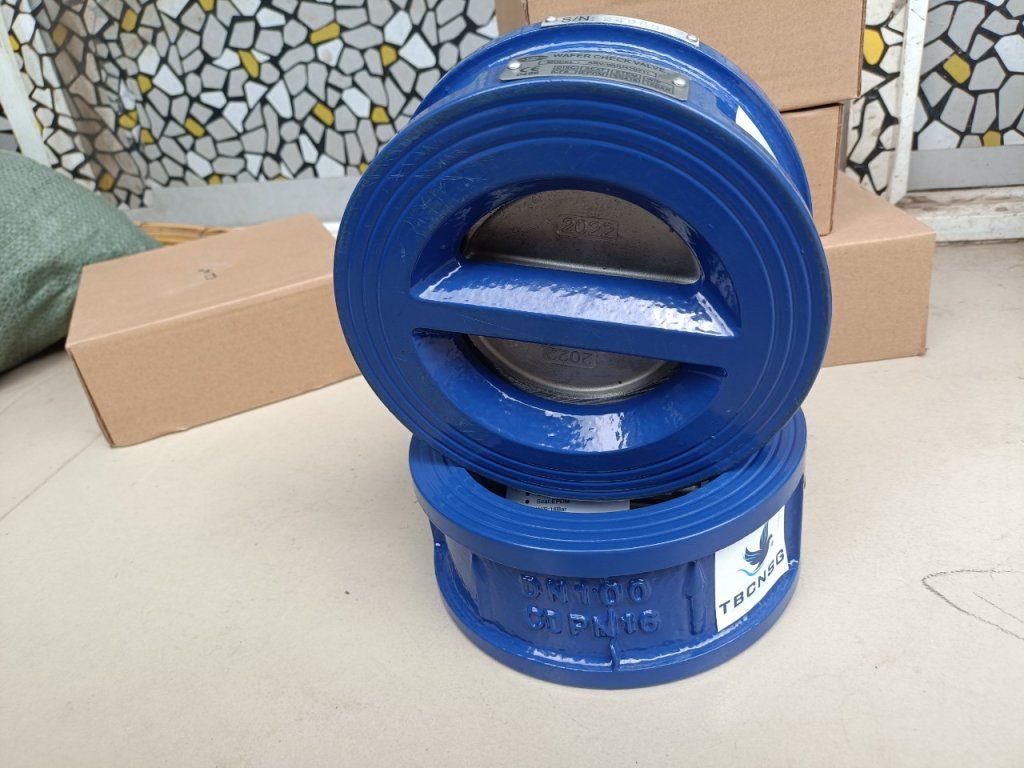

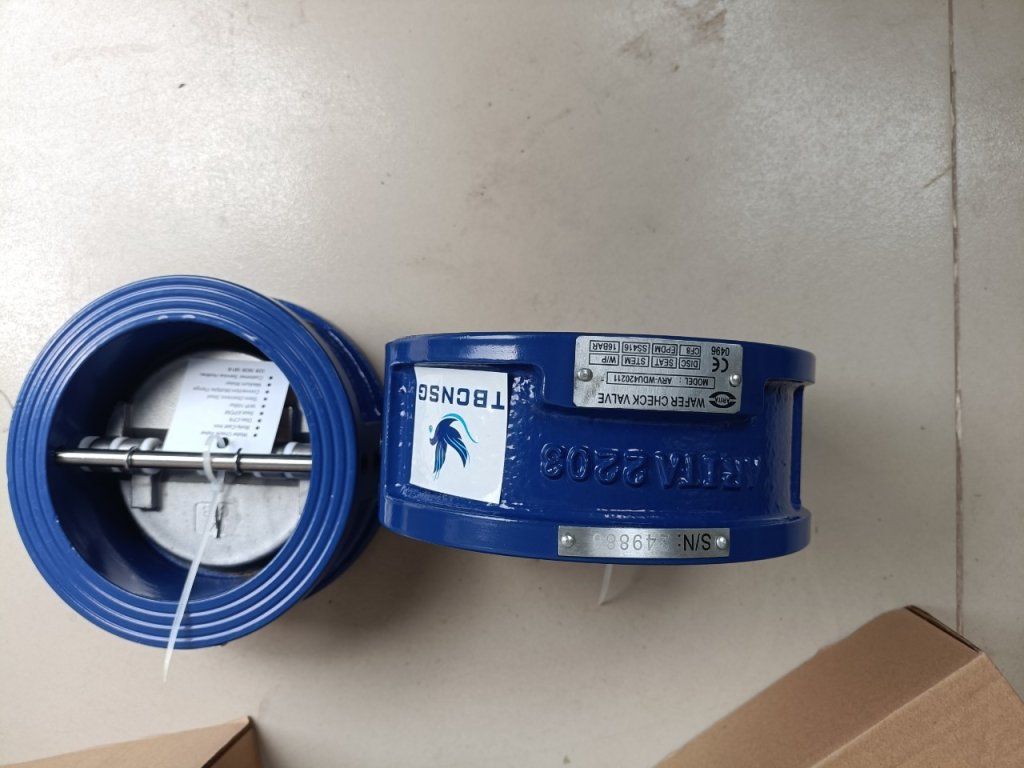

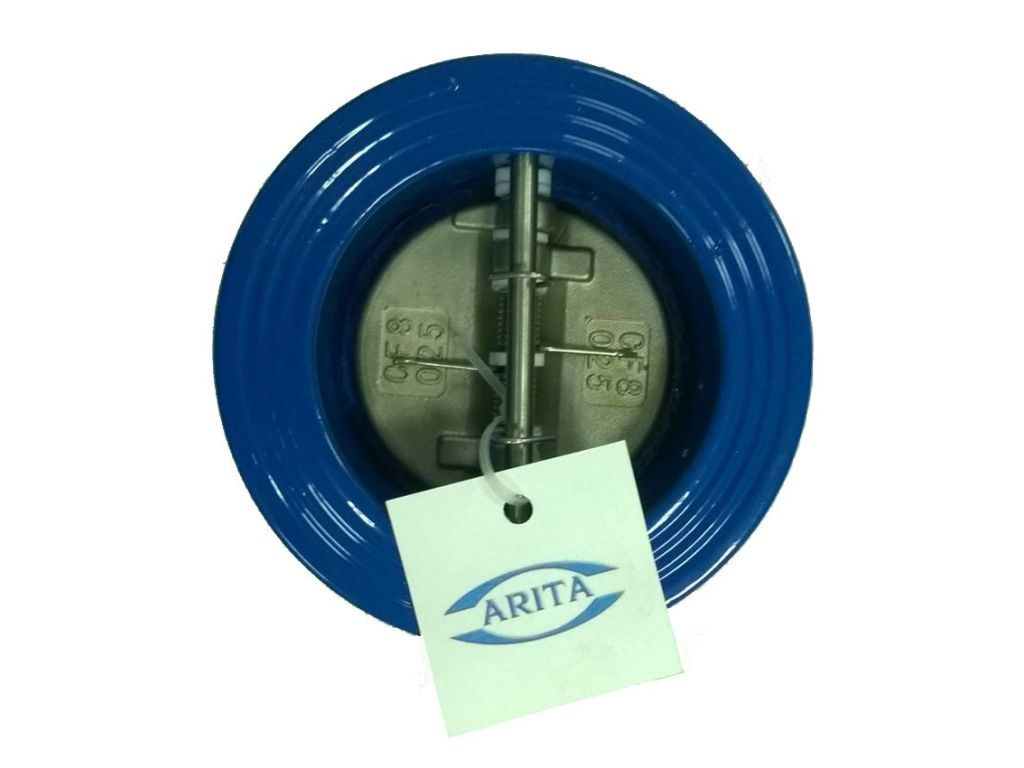

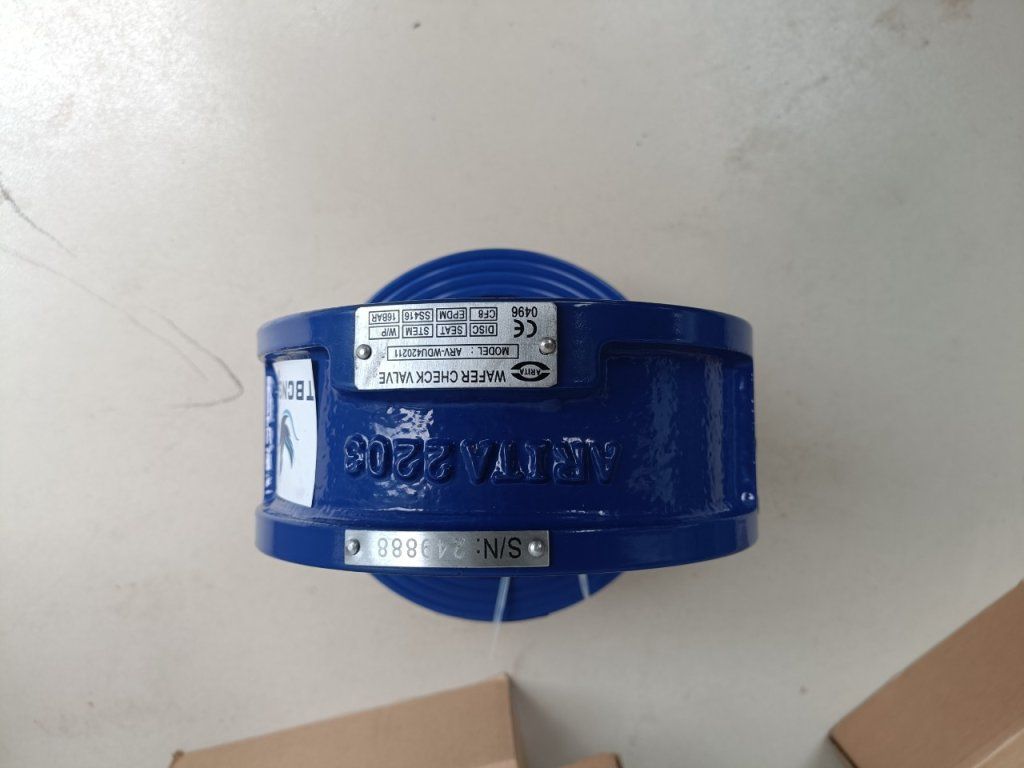

Van một chiều gang đĩa inox Arita ARV-WDU420211 là loại van tự động, hoạt động dựa trên sự chênh lệch áp suất của dòng chảy. Khi áp suất phía trước van lớn hơn áp suất phía sau, đĩa van sẽ mở ra cho phép lưu chất đi qua. Ngược lại, khi áp suất phía sau van lớn hơn hoặc bằng áp suất phía trước, đĩa van sẽ đóng lại, ngăn dòng chảy ngược. Nguyên lý này đảm bảo dòng chảy chỉ di chuyển theo một hướng duy nhất, bảo vệ hệ thống khỏi hiện tượng chảy ngược gây hư hại hoặc gián đoạn hoạt động.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Chủng loại | Van một chiều |
| Hãng & Model | Arita, Model ARV-WDU420211 |
| Áp suất danh nghĩa (PN) | PN25 |
| Tiêu chuẩn thiết kế | EN558-1 |
| Khoảng cách mặt bích | Theo EN558-1 Series 16 |
| Tiêu chuẩn mặt bích | BS4504 PN25 |
| Tiêu chuẩn kiểm tra | ISO5208 |
| Áp suất làm việc | PN25 (Tương đương 25 Bar) |
| Áp suất thử nghiệm (Vỏ van) | 37.5 Kgf/cm² |
| Áp suất thử nghiệm (Độ kín) | 27.5 Kgf/cm² |
| Nhiệt độ làm việc tối đa | 80°C |
| Môi chất sử dụng | Nước |
| Vật liệu thân van (Body) | Gang dẻo (Ductile Iron) |
| Vật liệu đĩa van (Disc) | Thép không gỉ CF8 (Tương đương SS304) |
| Vật liệu lò xo (Spring) | Thép không gỉ SS304 |
| Vật liệu chốt bản lề (Hinge Pin) | Thép không gỉ SS416 |
| Vật liệu đệm thân van (Body Seat) | EPDM |
| Vật liệu ổ trục thân (Body Bearing) | PTFE |
| Vật liệu ổ trục lò xo (Spring Bearing) | PTFE |
| Vật liệu chốt dừng (Stop Pin) | Thép không gỉ SS416 |
| Vật liệu bul mắt (Eye Bolt) | Thép Carbon (Chỉ dùng cho kích thước >DN200) |
| Vật liệu nút (Plug) | Thép Carbon |
| Kiểu kết nối | Mặt bích (Flanged) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Chống ăn mòn tốt: Đĩa van bằng Thép không gỉ CF8 (SS304) cung cấp khả năng chống ăn mòn hiệu quả với nước.
- Độ bền cao: Thân van làm từ Gang dẻo (Ductile Iron) đảm bảo khả năng chịu áp lực và va đập tốt.
- Hoạt động ổn định: Lò xo SS304 và các chi tiết được chế tạo chính xác giúp van đóng mở nhanh chóng và kín khít.
- Tiêu chuẩn quốc tế: Tuân thủ các tiêu chuẩn thiết kế và kết nối như EN558-1, BS4504 PN25, dễ dàng tích hợp vào hệ thống hiện có.
- Khả năng chịu áp lực tốt: Với PN25, van phù hợp cho nhiều ứng dụng yêu cầu áp suất làm việc cao.
Nhược điểm:
- Giới hạn nhiệt độ: Nhiệt độ làm việc tối đa là 80°C, không phù hợp cho các hệ thống có nhiệt độ cao hơn.
- Chỉ dùng cho nước: Môi chất sử dụng được khuyến cáo là nước, hạn chế ứng dụng với các loại lưu chất khác.
- Trọng lượng: Van gang có thể nặng hơn so với các loại van làm từ vật liệu nhẹ hơn ở cùng kích thước.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Đảm bảo đường ống đã được làm sạch, không còn cặn bẩn, vật lạ trước khi lắp van.
- Kiểm tra chiều mũi tên trên thân van, đảm bảo van được lắp đúng chiều dòng chảy của lưu chất.
- Siết chặt các bu lông kết nối mặt bích theo đúng tiêu chuẩn BS4504 PN25, đảm bảo độ kín.
- Lắp đặt van ở vị trí dễ tiếp cận để kiểm tra và bảo trì.
- Đối với các kích thước lớn hơn DN200, sử dụng bul mắt để hỗ trợ việc nâng hạ van.
Vận hành:
- Mở van cấp nước từ từ để dòng chảy đưa đĩa van mở ra.
- Quan sát hoạt động của van, đảm bảo không có tiếng động lạ hoặc rò rỉ.
- Van hoạt động tự động, không yêu cầu can thiệp trong quá trình vận hành thông thường.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra định kỳ (6 tháng/lần) tình trạng bên ngoài của van, các mối nối mặt bích.
- Trong trường hợp có thể tiếp cận, kiểm tra sự linh hoạt của đĩa van và lò xo.
- Vệ sinh sạch sẽ các bộ phận nếu cần thiết, đặc biệt là gioăng làm kín.
Xử lý sự cố:
- Rò rỉ: Kiểm tra tình trạng đệm thân van (EPDM), đĩa van (SS304). Có thể cần thay thế nếu bị mòn hoặc hư hỏng. Kiểm tra độ kín của mặt bích.
- Van đóng không kín: Kiểm tra lò xo (SS304) có bị yếu hoặc gãy không. Đảm bảo không có vật cản làm kẹt đĩa van.
- Đóng mở không linh hoạt: Kiểm tra các chi tiết như chốt bản lề (SS416), ổ trục (PTFE) có bị ăn mòn hoặc kẹt không.
Ứng dụng thực tế
Van một chiều gang đĩa inox Arita ARV-WDU420211 với đặc tính kỹ thuật phù hợp, được ứng dụng rộng rãi trong:
- Hệ thống cấp thoát nước: Ngăn nước chảy ngược từ mạng lưới cấp nước hoặc hệ thống xử lý nước thải.
- Hệ thống bơm: Bảo vệ máy bơm khỏi hiện tượng chảy ngược khi dừng hoạt động, tránh hư hỏng.
- Hệ thống PCCC: Đảm bảo áp lực nước trong hệ thống chữa cháy luôn sẵn sàng.
- Hệ thống HVAC: Trong các mạch nước tuần hoàn, ngăn dòng chảy ngược.
- Nhà máy công nghiệp: Ứng dụng trong các quy trình sản xuất có sử dụng nước.
