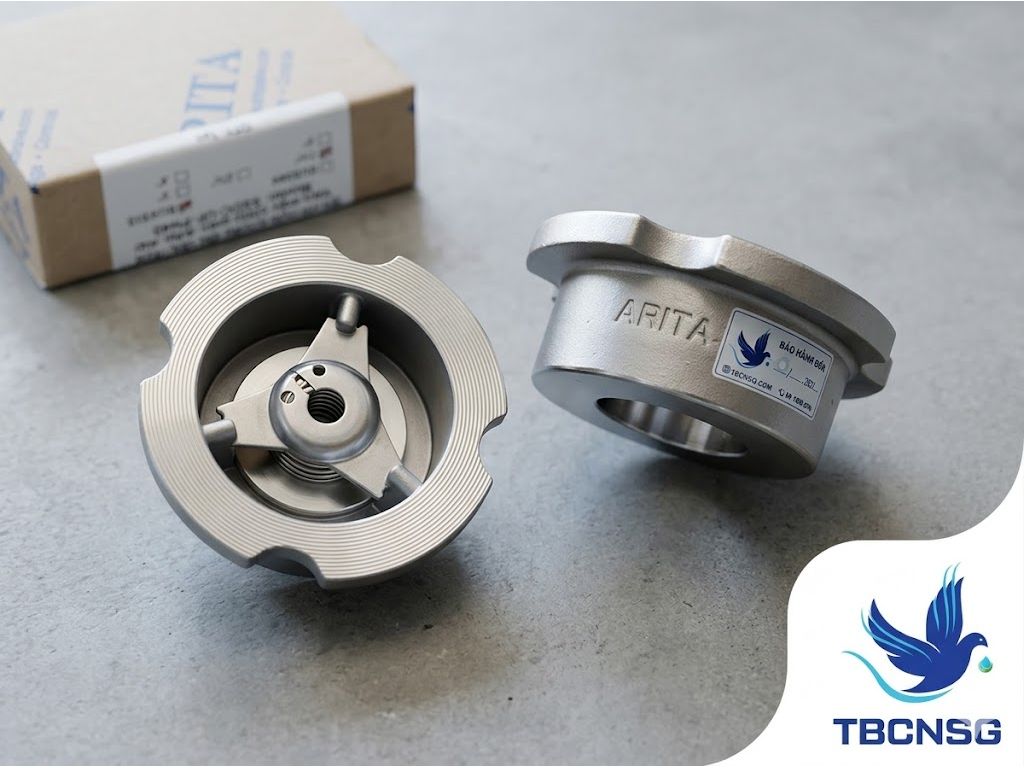

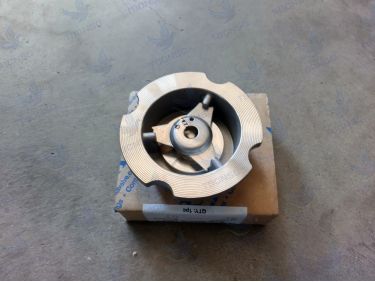

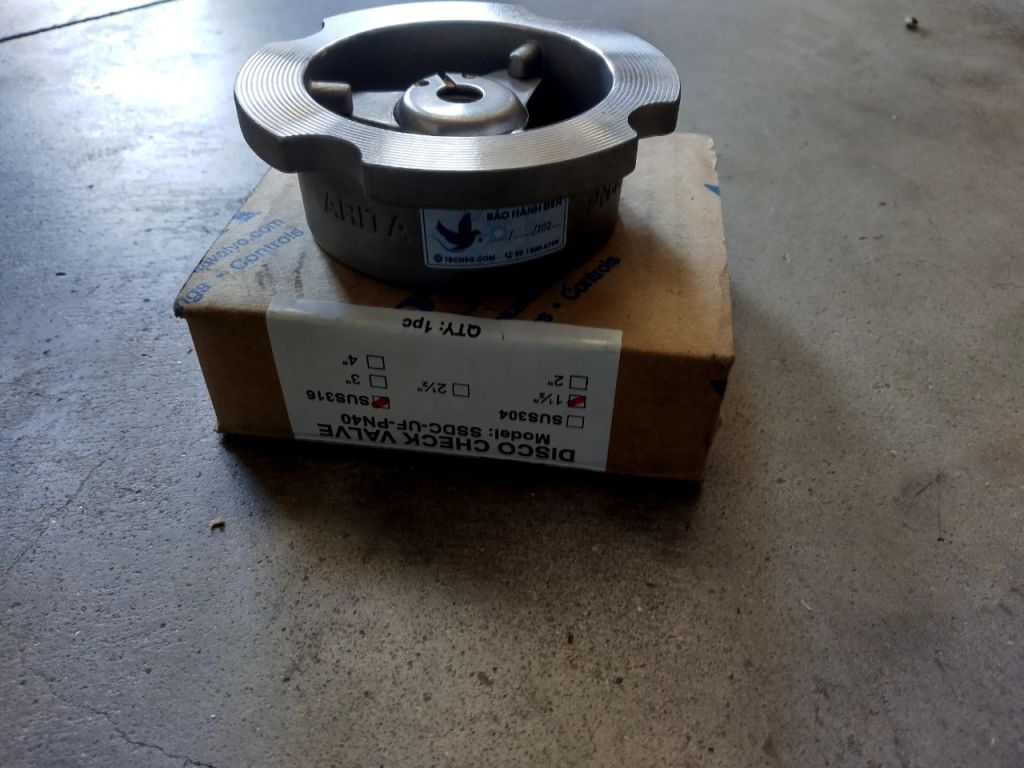

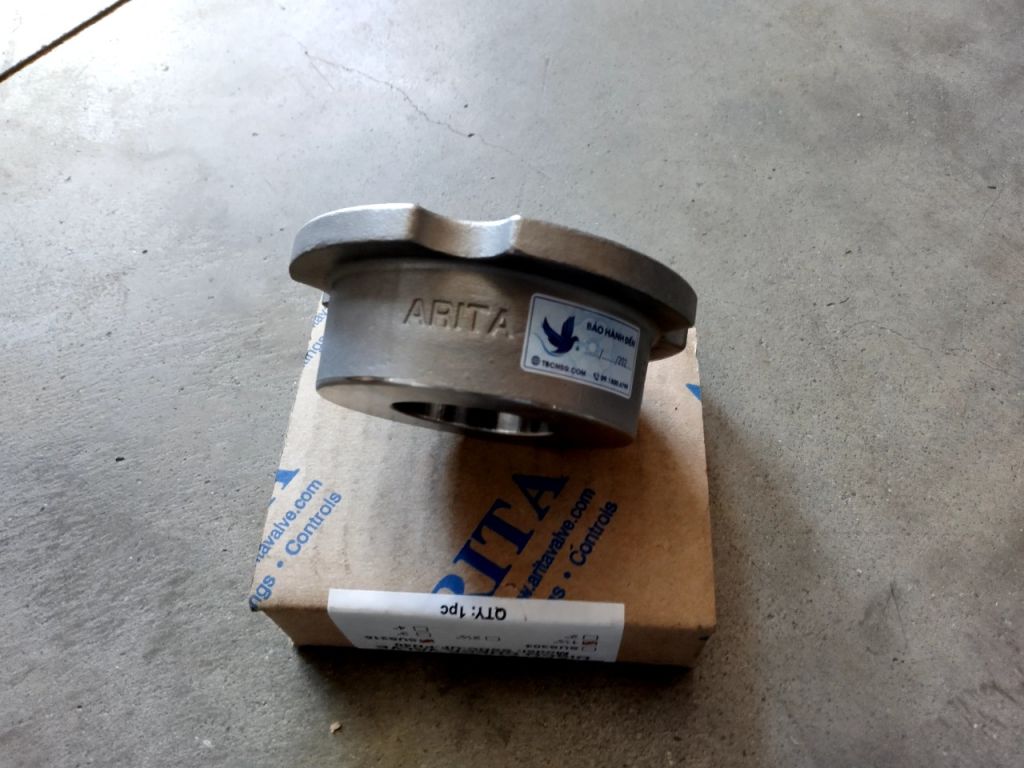

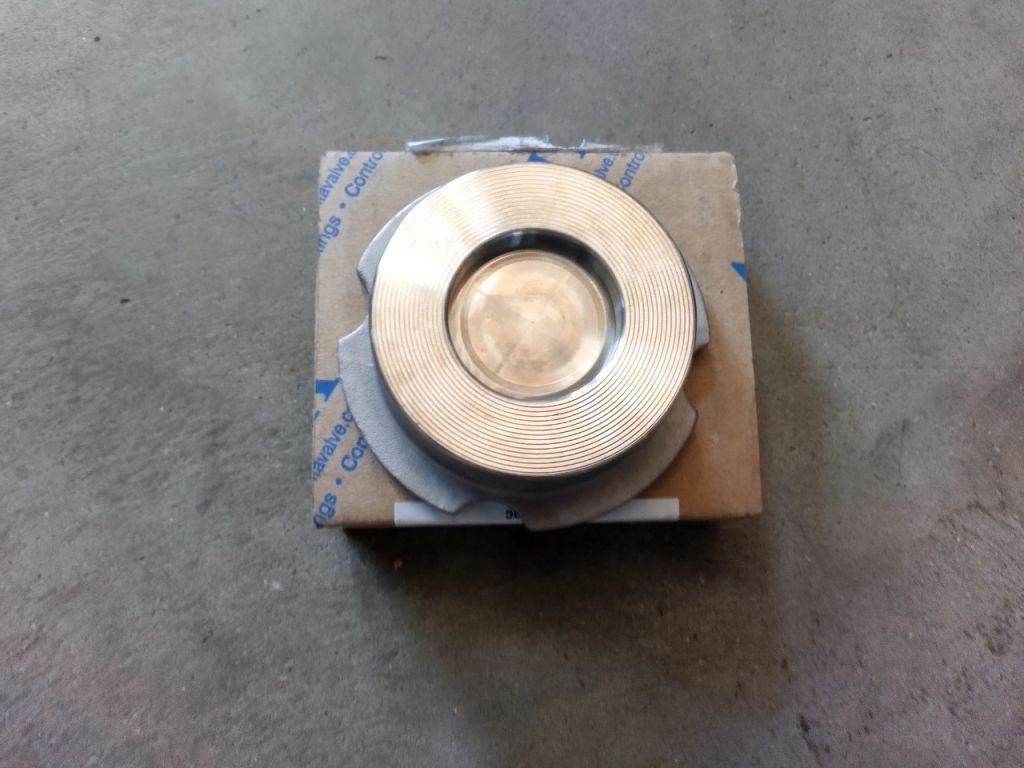

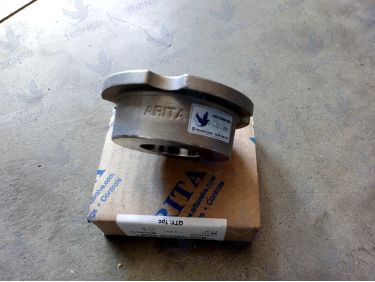

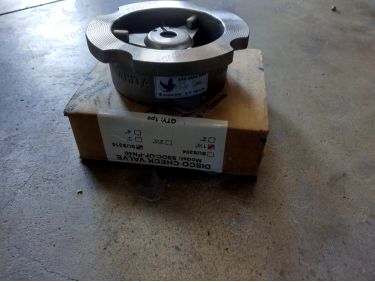

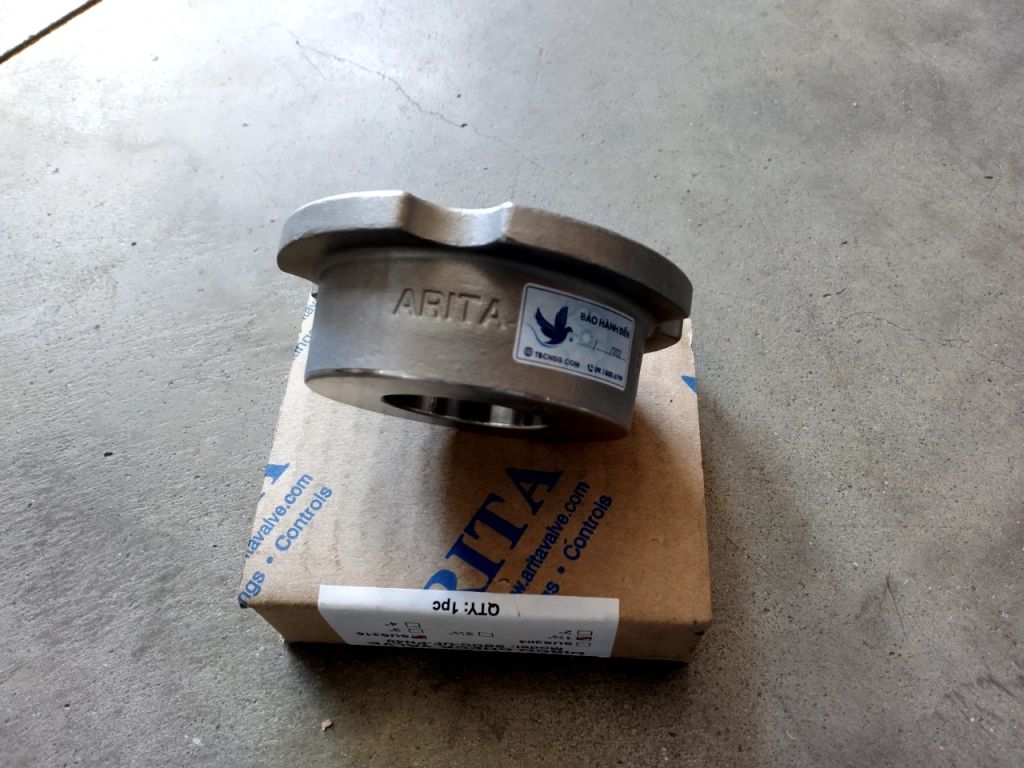

Van một chiều đĩa Arita Model SSDC-UF-PN40 là dòng thiết kế chuyên dụng để ngăn chặn dòng chảy ngược trong các hệ thống đường ống công nghiệp có không gian lắp đặt hạn chế. Đây là dòng van dạng đĩa lò xo (Spring Loaded Disc Check Valve) được chế tạo hoàn toàn từ thép không gỉ Inox 316 (CF8M), cho phép hoạt động ổn định trong các môi trường khắc nghiệt như hóa chất, hơi nóng áp suất cao và thực phẩm. Sản phẩm thường được các kỹ sư lựa chọn để thay thế cho các dòng van một chiều lá lật cồng kềnh khi cần tối ưu không gian và đảm bảo độ kín khít tuyệt đối nhờ lực ép của lò xo.
Thông số kỹ thuật chi tiết Arita Model SSDC-UF-PN40
Việc nắm rõ các thông số kỹ thuật là yếu tố then chốt để đảm bảo hệ thống vận hành an toàn. Dưới đây là bảng thông số chi tiết của model SSDC-UF-PN40 được đội ngũ kỹ thuật TBCNSG tổng hợp:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | SSDC-UF-PN40 |
| Thương hiệu | Arita (Malaysia) |
| Kích cỡ (Size) | DN15 - DN100 |
| Thân van (Body) | Stainless Steel 316 (ASTM A351 Gr. CF8M) |
| Đĩa van (Disc) | Stainless Steel 316 (CF8M) |
| Lò xo (Spring) | Inox 316 / Inox 304 |
| Kiểu kết nối | Kẹp bích (Wafer type) |
| Áp lực làm việc | PN40 (40 Bar) |
| Nhiệt độ làm việc | -20°C đến 250°C |
| Tiêu chuẩn thiết kế | DIN / EN 1092-1 |
Đặc điểm nổi trội của model SSDC-UF-PN40
Điểm khác biệt lớn nhất của Van một chiều đĩa Arita Model SSDC-UF-PN40 so với các dòng phổ thông chính là khả năng chịu áp lực lên đến PN40. Trong khi các dòng van thông thường chỉ dừng lại ở PN10 hoặc PN16, model này cho phép ứng dụng vào các hệ thống lò hơi (Steam) hoặc các trạm bơm tăng áp công suất lớn.
- Vật liệu cao cấp: Toàn bộ thân và đĩa làm từ CF8M (Inox 316) giúp chống ăn mòn hóa học cực tốt, phù hợp cho cả môi trường nước biển hoặc axit loãng.
- Thiết kế nhỏ gọn: Với kiểu lắp Wafer (kẹp giữa hai mặt bích), van giúp tiết kiệm tối đa diện tích lắp đặt và giảm trọng lượng cho hệ thống đường ống.
- Độ bền cơ học: Lò xo được thiết kế với độ đàn hồi chuẩn xác, giúp van đóng nhanh ngay khi dòng chảy dừng lại, hạn chế tối đa hiện tượng búa nước gây hại cho đường ống.
- Linh hoạt vị trí: Nhờ cơ chế lò xo, bạn có thể lắp đặt van theo phương ngang hoặc phương thẳng đứng (dòng chảy hướng lên) mà vẫn đảm bảo hiệu suất hoạt động.

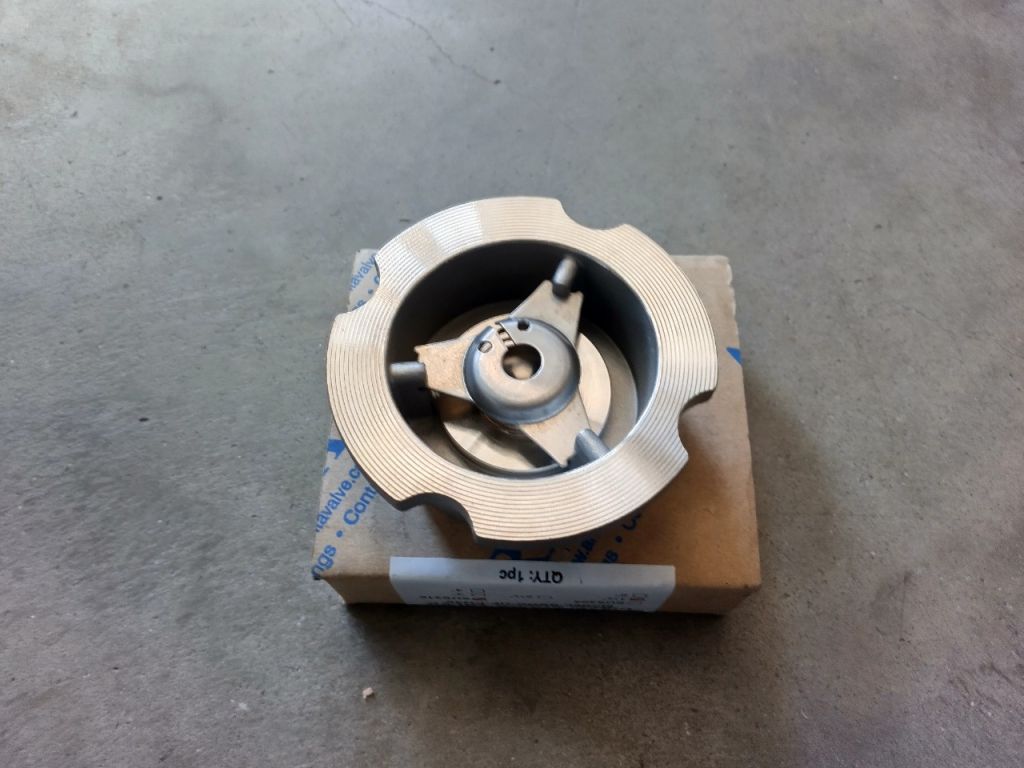

Cấu tạo của van một chiều đĩa lò xo Arita
Để hiểu rõ hơn về cơ chế vận hành, chúng ta cần xem xét cấu tạo của dòng Check Valve dạng đĩa này. Bạn có thể tìm hiểu thêm Van một chiều đĩa là gì? để nắm vững nguyên lý hoạt động trước khi lắp đặt.
Cấu tạo của model SSDC-UF-PN40 bao gồm 4 bộ phận chính:
- Thân van: Dạng đĩa tròn mỏng, mặt phẳng được gia công tinh xảo để kẹp chặt giữa hai mặt bích theo tiêu chuẩn DIN hoặc ANSI.
- Đĩa van (Disc): Là bộ phận chuyển động chính, có nhiệm vụ mở ra khi áp suất đầu vào thắng được lực lò xo và đóng lại khi áp suất giảm.
- Lò xo (Spring): Giữ đĩa van luôn ở trạng thái đóng khi không có dòng chảy, giúp phản ứng nhanh với sự thay đổi áp suất.
- Nắp chặn (Retainer): Giữ lò xo và đĩa van cố định bên trong thân van, đảm bảo không bị xê dịch trong quá trình vận hành áp suất cao.
So sánh Arita SSDC-UF-PN40 và Arita SCV-S-10K
Nhiều khách hàng thường nhầm lẫn giữa hai dòng van một chiều của Arita. Dưới đây là bảng so sánh nhanh để quý khách có sự lựa chọn đúng đắn:
| Tiêu chí | Model SSDC-UF-PN40 | Model SCV-S-10K |
|---|---|---|
| Vật liệu | Inox 316 (CF8M) chuyên dụng hóa chất | Thường là Inox 304 hoặc Gang |
| Áp suất tối đa | 40 Bar (Rất cao) | 10 Bar (Trung bình) |
| Ứng dụng chính | Hơi nóng, hóa chất, dầu nóng | Nước sạch, hệ thống HVAC thông thường |
| Giá thành | Cao hơn do vật liệu và tiêu chuẩn áp lực | Thấp hơn, phổ thông |
Ứng dụng thực tế của sản phẩm
Tại TBCNSG, chúng tôi đã tư vấn và cung cấp model Arita SSDC-UF-PN40 cho rất nhiều dự án lớn. Thực tế cho thấy, sản phẩm hoạt động cực kỳ ổn định tại các nhà máy dệt nhuộm và khu công nghiệp tại Bình Dương, Đồng Nai, nơi có hệ thống lò hơi công suất lớn và đường ống dẫn hóa chất đặc thù.
Các ứng dụng phổ biến bao gồm:
- Hệ thống cấp thoát nước trong các tòa nhà cao tầng yêu cầu áp lực PN40.
- Đường ống dẫn hơi bão hòa (Steam) trong nhà máy thực phẩm, bia rượu.
- Hệ thống xử lý nước thải chứa hóa chất ăn mòn mạnh.
- Hệ thống phòng cháy chữa cháy (PCCC) tại các kho xăng dầu.
- Sử dụng làm van 1 chiều bảo vệ máy bơm trong các trạm bơm tăng áp.
Bảng kích thước và lựa chọn model
Dưới đây là các tùy chọn kích thước phổ biến cho dòng SSDC-UF-PN40 mà TBCNSG luôn sẵn hàng:
| Kích thước (DN) | Kích thước (Inch) | Chiều dài (mm) | Trọng lượng (kg) |
|---|---|---|---|
| DN15 | 1/2" | 16 | 0.15 |
| DN25 | 1" | 22 | 0.35 |
| DN50 | 2" | 40 | 1.20 |
| DN80 | 3" | 50 | 2.50 |
| DN100 | 4" | 60 | 4.10 |
Bảng giá tham khảo
Giá của van một chiều đĩa Arita phụ thuộc vào kích cỡ và thời điểm nhập khẩu. Dưới đây là bảng giá tham khảo (vui lòng liên hệ hotline để nhận báo giá chính xác nhất):
| Kích cỡ | Đơn giá tham khảo (VNĐ) | Tình trạng |
|---|---|---|
| DN25 | Liên hệ | Sẵn hàng |
| DN50 | Liên hệ | Sẵn hàng |
| DN100 | Liên hệ | Sẵn hàng |
Vì sao nên mua Arita Model SSDC-UF-PN40 tại TBCNSG?
Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị phân phối chiến lược các dòng sản phẩm Arita tại Việt Nam. Khi lựa chọn chúng tôi, quý khách hàng sẽ nhận được:
- Sản phẩm chính hãng: Đầy đủ giấy tờ CO, CQ từ nhà sản xuất Arita Malaysia.
- Năng lực cung ứng: Kho hàng lớn tại TP. Hồ Chí Minh và hỗ trợ giao hàng nhanh đến các khu vực Vũng Tàu, Long An, Tây Ninh.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn giải pháp, thay thế và lắp đặt tận nơi cho các nhà máy nếu có yêu cầu.
- Bảo hành uy tín: Cam kết bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, lỗi 1 đổi 1 nếu do lỗi kỹ thuật.
Câu hỏi thường gặp
Van một chiều đĩa PN40 có lắp được cho mặt bích PN16 không?
Được. Do thiết kế dạng Wafer (kẹp bích), thân van mỏng nằm gọn bên trong vòng bu lông của mặt bích. Tuy nhiên, bạn cần đảm bảo tiêu chuẩn lỗ bu lông của mặt bích trên đường ống khớp với tiêu chuẩn DIN/EN của van.
Model SSDC-UF-PN40 có dùng được cho thực phẩm không?
Có. Với vật liệu Inox 316 (CF8M), van hoàn toàn đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm, chống bám bẩn và dễ dàng vệ sinh bằng các dung dịch chuyên dụng.
Làm sao để phân biệt hàng thật và hàng giả?
Hàng chính hãng Arita luôn có logo đúc nổi sắc nét trên thân, đi kèm tem nhãn và số seri khớp với chứng từ CO/CQ. TBCNSG khuyến cáo khách hàng nên mua tại các đại lý ủy quyền để đảm bảo quyền lợi.
Nếu bạn đang tìm kiếm một giải pháp Check Valve bền bỉ, chịu áp cao và tiết kiệm không gian, hãy liên hệ ngay với TBCNSG để được chuyên gia tư vấn chi tiết về model Arita SSDC-UF-PN40.
