Van Gió Tròn Tay Gạt - Giải Pháp Cân Bằng Lưu Lượng Gió Hiệu Quả Cho Hệ Thống HVAC
Trong bất kỳ hệ thống điều hòa không khí và thông gió (HVAC) nào, việc kiểm soát và phân phối lưu lượng gió đến từng khu vực là yếu tố then chốt quyết định hiệu suất làm mát, sưởi ấm và chất lượng không khí trong toàn bộ công trình. Van gió tròn tay gạt (còn gọi là van VCD tròn - Round Volume Control Damper) là một trong những phụ kiện đường ống gió quan trọng nhất, giúp người vận hành dễ dàng đóng, mở hoặc điều chỉnh chính xác lượng gió đi qua từng nhánh ống. Với thiết kế đơn giản, độ bền cao và chi phí hợp lý, sản phẩm này được ứng dụng rộng rãi từ các nhà máy, xưởng sản xuất đến khách sạn, bệnh viện, trung tâm thương mại và chung cư cao cấp.

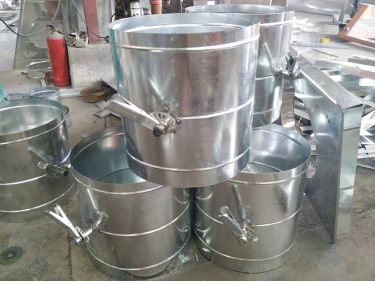

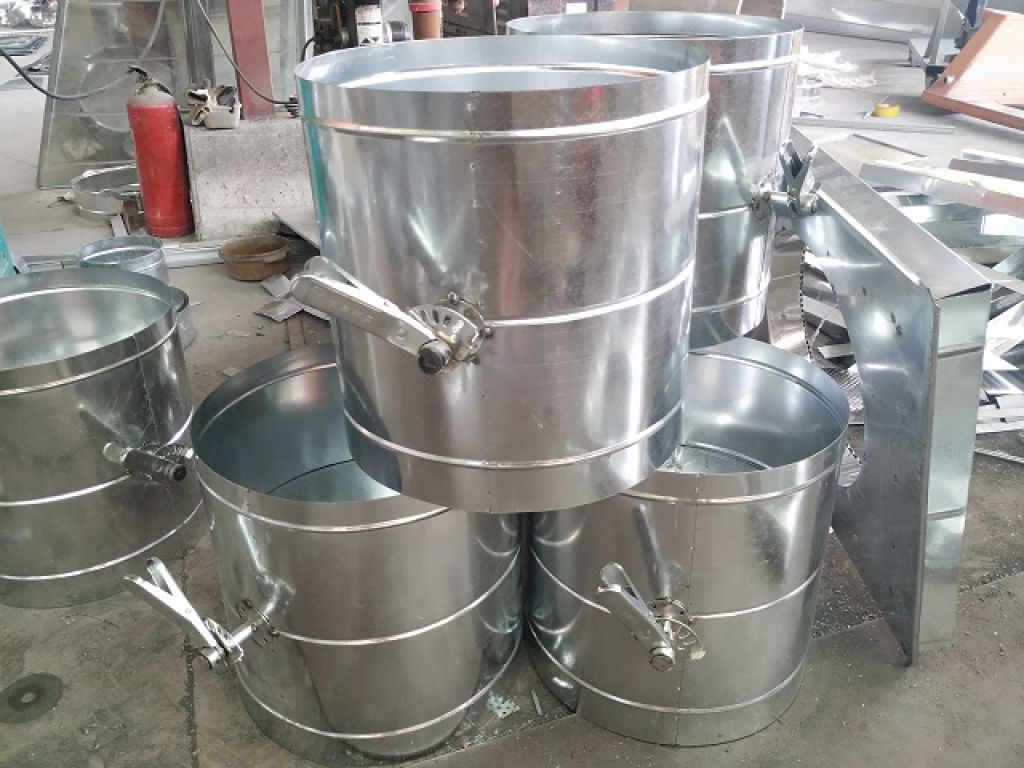

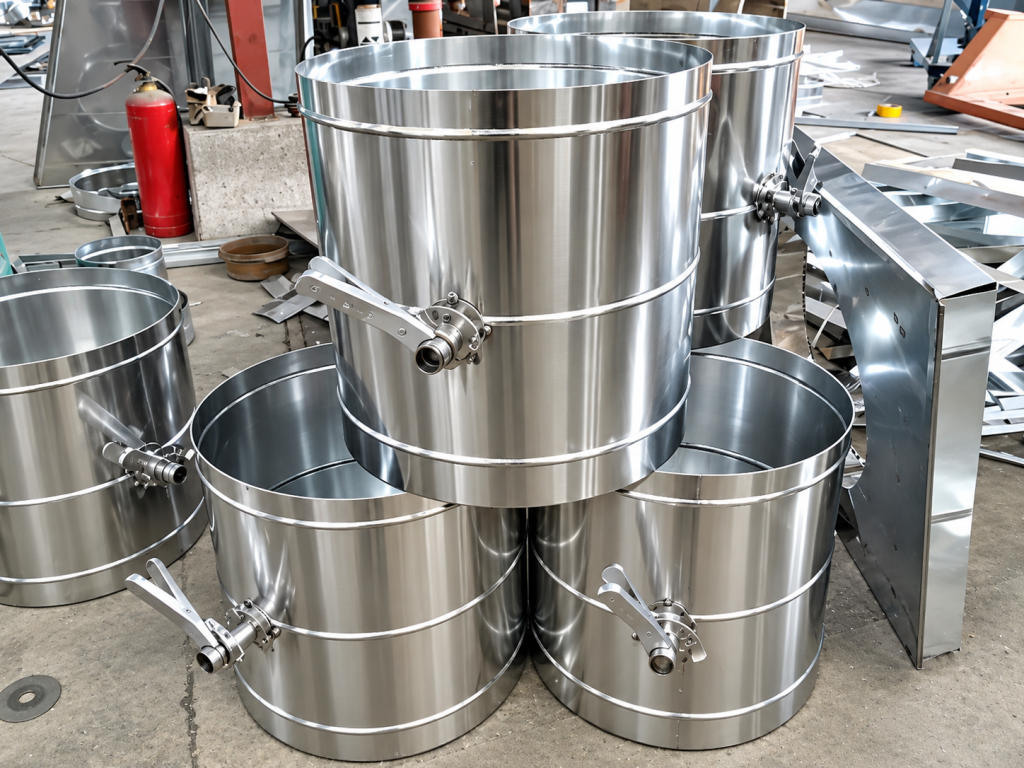

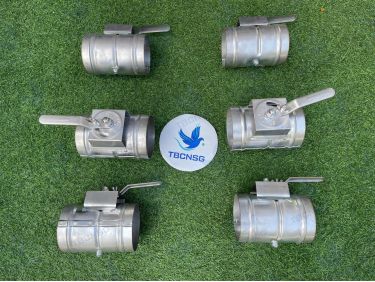

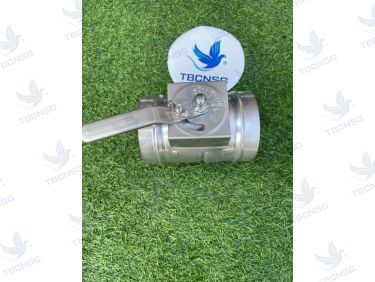

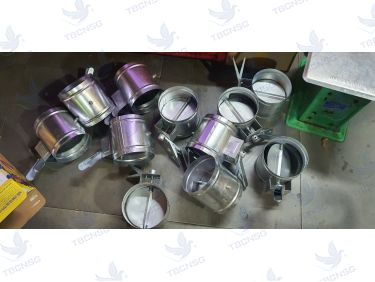

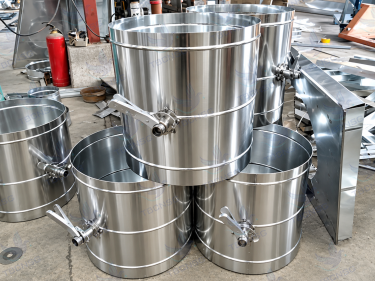

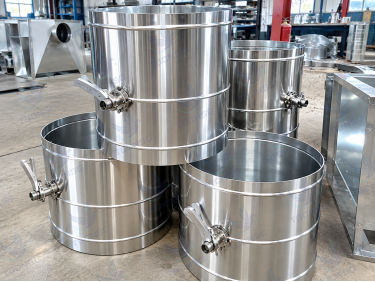

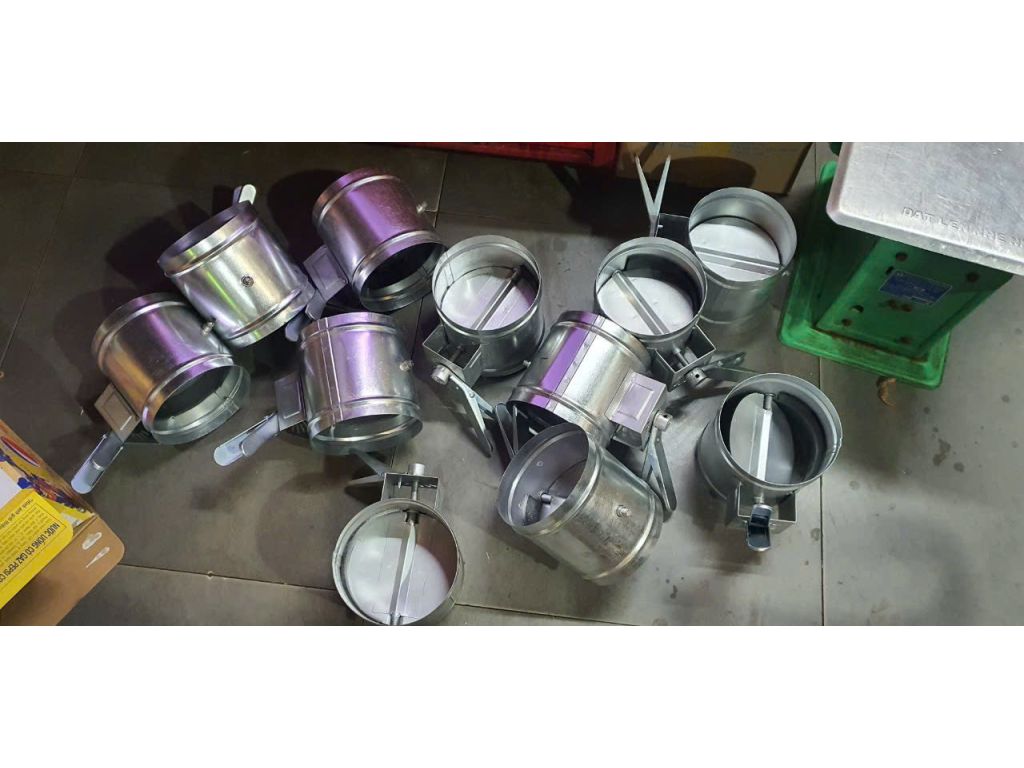

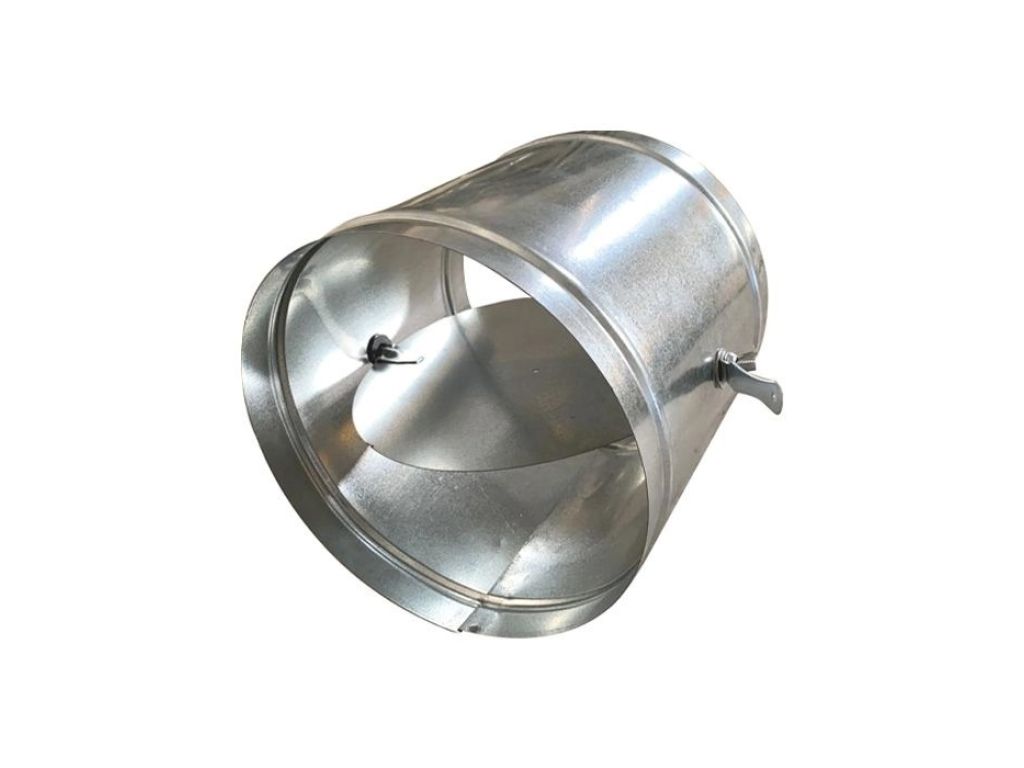

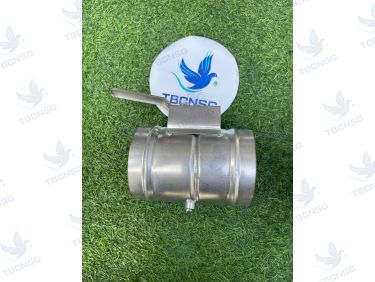

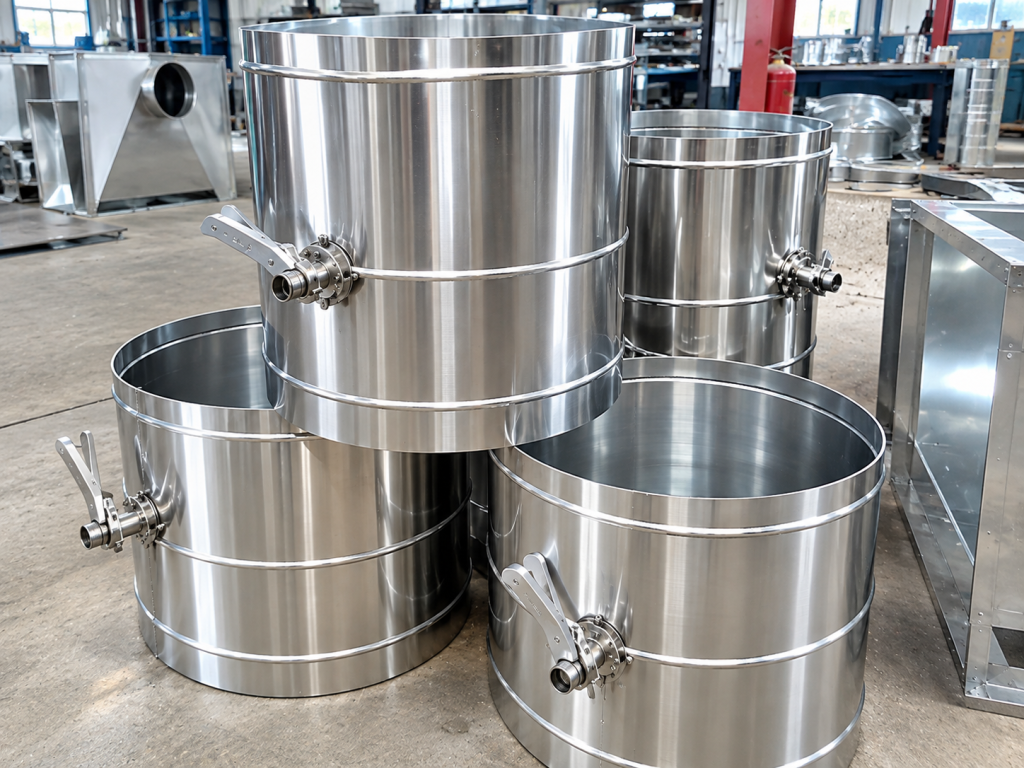

Hình ảnh thực tế sản phẩm
Tại Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi cung cấp van gió tròn tay gạt với đa dạng kích cỡ, vật liệu chế tạo và giải pháp giá linh hoạt, đáp ứng mọi yêu cầu kỹ thuật của hệ thống HVAC hiện đại.
Van Gió Tròn Tay Gạt Là Gì?

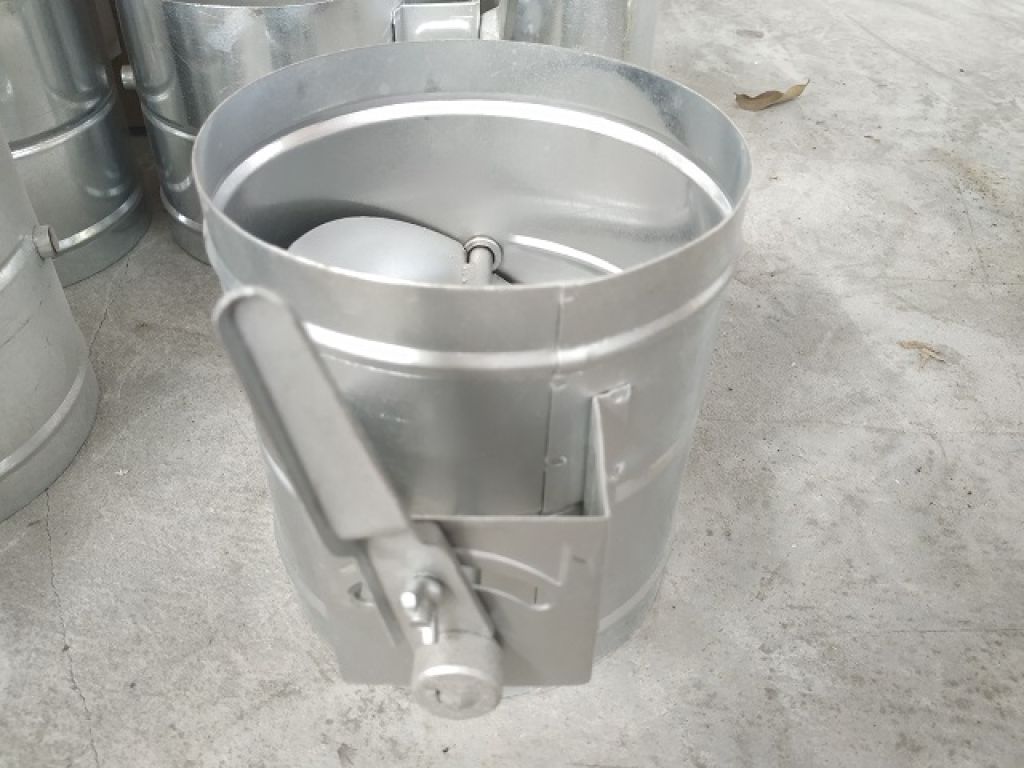

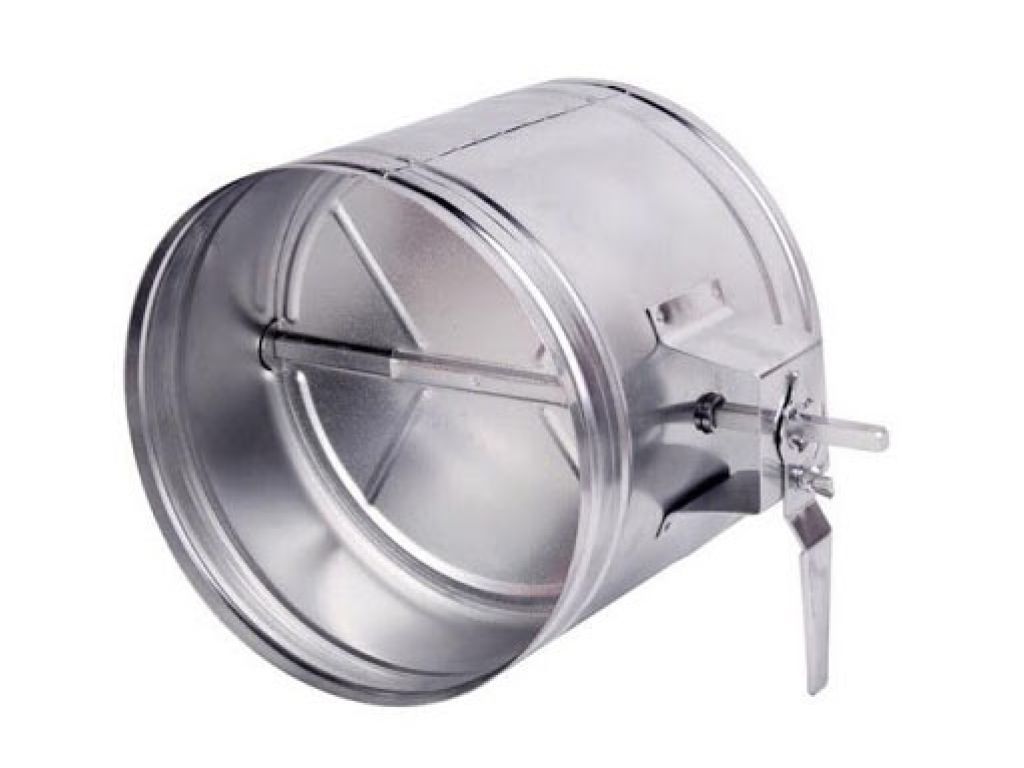

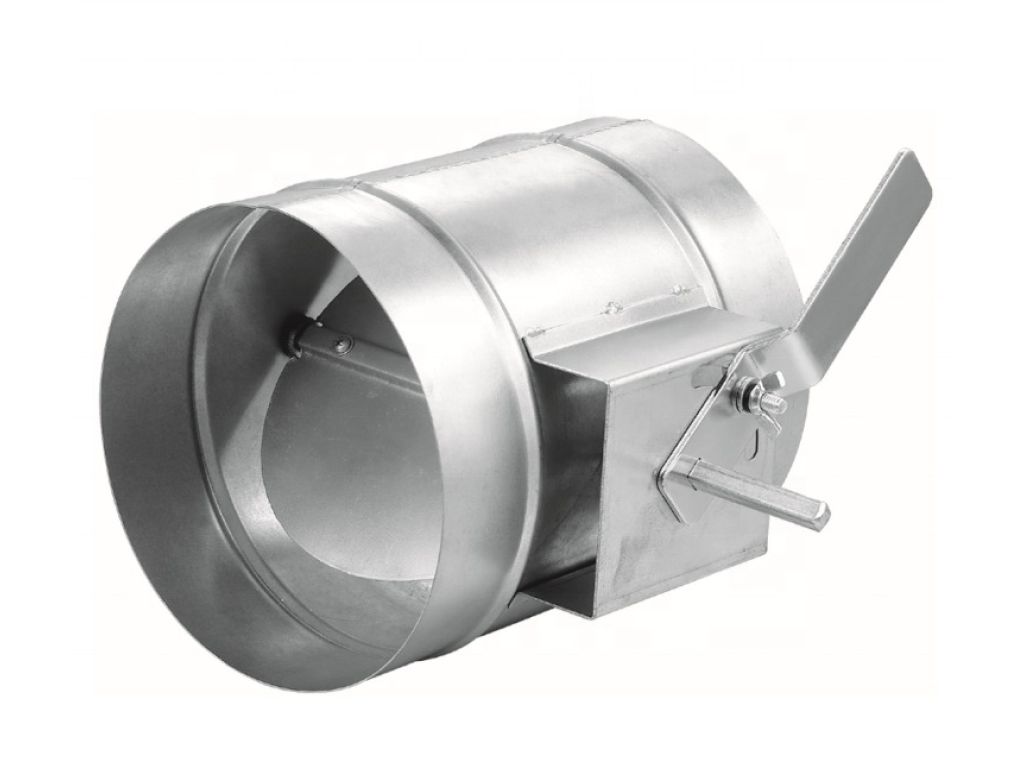

Van gió tròn tay gạt là thiết bị cơ khí được lắp đặt trực tiếp trên đường ống gió tròn (ống gió cấp, gió hồi hoặc gió thải). Cấu tạo của van bao gồm thân van dạng tròn, một cánh van xoay quanh trục trung tâm, trục van vuông và cơ cấu tay gạt gắn bên ngoài. Khi người vận hành thao tác tay gạt, cánh van sẽ quay theo, thay đổi tiết diện lưu thông của dòng khí. Tay gạt thường được tích hợp thang chỉ thị góc mở và cơ cấu khóa, giúp cố định cánh van tại vị trí mong muốn sau khi điều chỉnh.
Nguyên lý hoạt động rất đơn giản: góc mở của cánh van càng lớn, lưu lượng gió đi qua càng nhiều và ngược lại. Nhờ đó, kỹ thuật viên có thể cân bằng lưu lượng giữa các nhánh ống gió trong toàn bộ hệ thống, đảm bảo mỗi không gian nhận được lượng gió đúng theo thiết kế.
Đặc Điểm Nổi Bật Của Van Gió Tròn Tay Gạt
- Thiết kế tròn tối ưu cho ống gió tròn: Thân van dạng tròn với hai đầu có gân tăng cứng, giúp kết nối lồng âm trực tiếp với lòng ống gió, đảm bảo độ kín khít và dễ dàng thi công.
- Cơ cấu tay gạt chính xác: Tay gạt tích hợp thang chỉ thị vị trí đóng/mở và cơ cấu khóa, cho phép điều chỉnh và cố định góc mở của cánh van một cách chính xác.
- Trục van và bạc trục bền bỉ: Trục van bằng thép vuông 10 × 10 mm kết hợp bạc đồng, vận hành êm ái và ổn định trong thời gian dài.
- Vật liệu chế tạo đa dạng: Thân van có thể được sản xuất từ tôn mạ kẽm hoặc inox 304 theo yêu cầu, phù hợp với nhiều môi trường làm việc khác nhau.
- Khả năng chịu nhiệt tốt: Van hoạt động hiệu quả trong dải nhiệt độ từ -20°C đến 120°C.
- Điều chỉnh linh hoạt: Sản phẩm có thể được vận hành bằng tay gạt ngang thông thường hoặc cơ cấu tay gạt trục vít - bánh vít, giúp thao tác nhẹ nhàng và chính xác hơn.
Thông Số Kỹ Thuật Van Gió Tròn Tay Gạt
| Thông số | Chi tiết |
|---|---|
| Loại van | Van tròn tay gạt (VCD tròn - Round Volume Control Damper) |
| Vật liệu thân van | Tôn mạ kẽm hoặc Inox 304 (theo yêu cầu) |
| Độ dày vật liệu | 0.75 mm; 0.95 mm; 1.15 mm (tùy kích thước và yêu cầu kỹ thuật) |
| Trục van | Thép vuông 10 × 10 mm, mạ kẽm nhúng nóng |
| Bạc trục | Bạc đồng hoặc bạc thép mạ kẽm, kết cấu 2 khối |
| Cánh van | 01 cánh tròn, có gân tăng cứng hình chữ V |
| Cơ cấu điều chỉnh | Tay gạt có thang chỉ thị và khóa vị trí |
| Nhiệt độ làm việc | -20°C đến 120°C |
| Kết nối | Nối lồng âm trực tiếp với lòng ống gió tròn |
| Vị trí lắp đặt | Trên đường ống gió tròn hoặc tại cổ trích |
Bảng Kích Thước Van Gió Tròn Tay Gạt Tham Khảo
Van gió tròn tay gạt được sản xuất theo nhiều đường kính khác nhau, phù hợp với hệ thống ống gió từ nhỏ đến lớn. Dưới đây là bảng kích thước phổ biến:
| Đường kính danh nghĩa (ØD) | Đường kính ngoài (mm) | Chiều dài thân van (mm) | Độ dày vật liệu (mm) |
|---|---|---|---|
| D100 | 95 | 140 | 0.6 |
| D150 | 145 | 200 | 0.6 |
| D200 | 195 | 240 | 0.8 |
| D250 | 245 | 240 | 0.8 |
| D300 | 295 | 240 | 0.8 |
| D350 | 345 | 300 | 0.95 |
| D400 | 395 | 300 | 0.95 |
| D450 | 445 | 350 | 1.15 |
| D500 | 495 | 350 | 1.15 |
Ngoài các kích thước tiêu chuẩn trên, TBCNSG nhận sản xuất van gió tròn tay gạt theo đường kính và bản vẽ riêng của từng công trình, đảm bảo độ chính xác và phù hợp tối đa với hệ thống thực tế.
Giá Tham Khảo Van Gió Tròn Tay Gạt
Giá van gió tròn tay gạt phụ thuộc vào kích thước, vật liệu chế tạo (tôn mạ kẽm hoặc inox) và số lượng đặt hàng. Dưới đây là mức giá tham khảo cho một số kích thước phổ biến:
| Kích thước | Vật liệu | Giá tham khảo (VNĐ) |
|---|---|---|
| D100 | Tôn mạ kẽm | Liên hệ báo giá |
| D150 | Tôn mạ kẽm | Liên hệ báo giá |
| D195 | Tôn mạ kẽm | Liên hệ báo giá |
| D200 | Tôn mạ kẽm | Liên hệ báo giá |
| D250 - D500 | Tôn mạ kẽm / Inox 304 | Liên hệ báo giá |
Lưu ý: Giá trên chỉ mang tính chất tham khảo, chưa bao gồm VAT và có thể thay đổi tùy theo thời điểm, số lượng đặt hàng và yêu cầu kỹ thuật cụ thể. Quý khách vui lòng liên hệ trực tiếp TBCNSG để nhận báo giá chính xác nhất.
Ứng Dụng Của Van Gió Tròn Tay Gạt
Van gió tròn tay gạt là phụ kiện không thể thiếu trong hầu hết các hệ thống HVAC và thông gió công nghiệp. Các ứng dụng tiêu biểu bao gồm:
- Điều chỉnh lưu lượng gió trên đường ống gió tròn chính và các nhánh ống gió.
- Cân bằng lưu lượng gió giữa các khu vực khác nhau trong cùng một hệ thống.
- Lắp đặt trên hệ thống cấp gió, hồi gió và thông gió.
- Hệ thống hút mùi, hút khí và thông gió nhà xưởng sản xuất.
- Nhà máy, khách sạn, chung cư, trung tâm thương mại.
- Bệnh viện, trường học và các công trình công nghiệp quy mô lớn.
Vì Sao Nên Chọn Van Gió Tròn Tay Gạt Tại TBCNSG?
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao tại khu vực phía Nam. Khi mua van gió tròn tay gạt tại TBCNSG, quý khách hàng nhận được:
- Sản phẩm chính hãng, chất lượng cao: Van được chế tạo từ vật liệu tôn mạ kẽm hoặc inox 304, đảm bảo độ bền và khả năng chống ăn mòn tốt.
- Đa dạng kích cỡ và vật liệu: TBCNSG cung cấp đầy đủ các kích thước từ D100 đến D500 và nhận sản xuất theo yêu cầu riêng của công trình.
- Giá cả cạnh tranh: Với lợi thế là nhà phân phối trực tiếp, TBCNSG mang đến mức giá tốt nhất cho khách hàng, đặc biệt là các đơn hàng số lượng lớn.
- Hỗ trợ kỹ thuật chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn lựa chọn kích cỡ, vật liệu và giải pháp lắp đặt phù hợp với từng hệ thống cụ thể.
- Giao hàng nhanh chóng: Kho hàng tại Thành phố Hồ Chí Minh đảm bảo cung cấp sản phẩm nhanh chóng, đáp ứng tiến độ thi công của công trình.
Liên Hệ Đặt Hàng Van Gió Tròn Tay Gạt
Để được tư vấn chi tiết về sản phẩm van gió tròn tay gạt, nhận báo giá chính xác theo kích thước và số lượng yêu cầu, quý khách hàng vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG)
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện Thoại: 09 1800 6799
Email: [email protected]
Chúng tôi cam kết mang đến cho quý khách hàng sản phẩm van gió tròn tay gạt chất lượng cao, giá cả hợp lý và dịch vụ hỗ trợ tận tâm. Hãy liên hệ ngay hôm nay để được tư vấn và đặt hàng!
