    Van ống gió tay gạt là thiết bị dùng để điều khiển hay đóng mở các đường gió hồi và đường gió cấp. Thường được lắp đặt ở các hệ thống thông gió, người dùng có thể điều khiển van thông qua bộ phận tay gạt, gồm van ống gió tròn tay gạt và van ống gió vuông tay gạt.

    Van ống gió tròn tay gạt là loại van ống gió được thiết kế theo dạng ống tròn, làm từ vật liệu inox hoặc kém, có khả năng chống gì và bào mòn cao. Sản phẩm thường có độ bền cao và thời gian sử dụng lâu dài, mang lại sự an toàn cho các hệ thống sử dụng van ống gió tròn tay gạt.

    Đây là loại van được sử dụng khá phổ biến trong các nhà máy, xí nghiệp tại Việt Nam. Với độ bền cực kì cao và có giá thành phải chăng, đây là sản phẩm được rất nhiều khách hàng tin dùng.

    Thông số kỹ thuật

    • Vật liệu: tôn mạ kẽm, inox,…
    • Nhiệt độ: -20ºC đến 120ºC
    • Kiểu nối: nối lồng âm trực tiếp với lòng ống gió
    • Kiểu vận hành: tay gạt
    • Độ dày: 0.75 – 1.15 mm
    • Kiểu thân: hàn nối
    • Trục van: thép tròn mạ kẽm 10×10 mm
    • Kích thước: tuỳ theo yêu cầu thiết kế

    Cấu tạo van ống gió tròn tay gạt

    • Vật liệu: tôn mạ kẽm, inox
    • Cấu tạo: gồm thân van, trục van, cánh van, tay gạt, trục đỡ,…
    • Số lượng cánh van: 1 cánh (khác biệt so với van gió vuông tay gạt)
    • Chiều dài tiêu chuẩn: không cố định, tuỳ thuộc yêu cầu lắp đặt

    Van ống gió tròn tay gạt gồm những loại nào

    Thường được dùng để điều chỉnh lưu lượng gió trên đường ống chính hoặc nhánh ống, van gió tròn tay gạt gồm các loại:

    ✅Xem thêm: Lọc gió động cơ CATERPILLAR ECC105004

    • Loại 1: tay gạt gắn trực tiếp điều chỉnh trục cánh van đóng mở qua bạc và vít hãm.

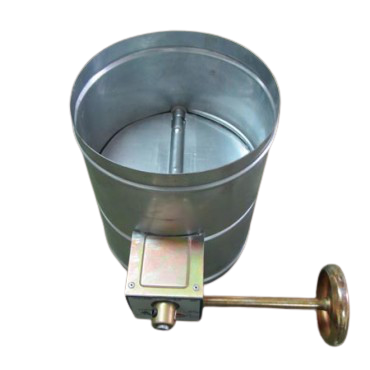

    • Loại 2: tay gạt điều khiển dạng trục vít, tay trục vít ăn khớp với bánh vít côn gắn trên trục đóng mở cánh van.

    Ngoài van ống gió tròn tay gạt, trên thị trường có các loại khác là van gió tròn cánh bướm và van gió tròn tay trục vít.

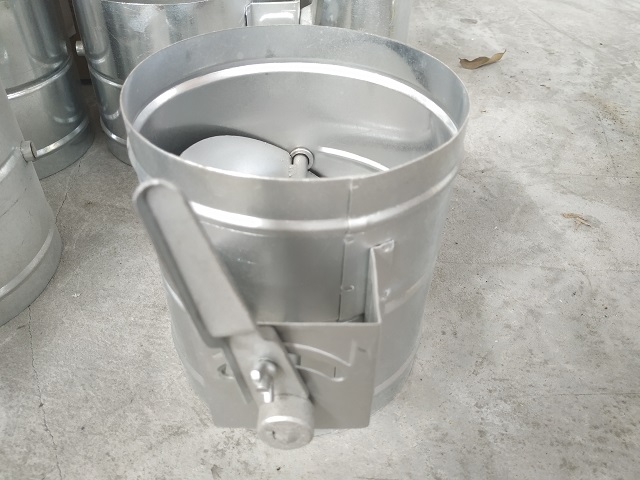

    Van ống gió tròn tay gạt là loại van có độ bền khá cao

    Đặc điểm của van ống gió tay gạt hình tròn

    Đặc điểm kỹ thuật

    • Thân van có gân tăng cứng, được định hình, uốn và cắt tự động thông qua máy CNC.
    • Trục van gió được sản xuất từ thép vuông 10×10, tạo liên kết vững chắc mà không cần dùng ốc với trục van.
    • Các mối liên kết được chìm bằng cách gia công nguội hoặc hàn nối bằng điện.
    • Hệ thống đột lỗ đồng bộ, đảm bảo độ chính xác và độ đồng tâm của bạc, trục và cánh. Giúp van ống gió tròn tay gạt vận hành nhẹ nhàng và chính xác.

     Đặc điểm thiết kế

    • Chức năng điều chỉnh van được thực hiện qua bộ phận tay gạt tiện lợi.
    • Được thiết kế trực tiếp trên đường ống gió, có thể điều chỉnh lưu lượng gió theo nhu cầu sử dụng.
    • Vật liệu tạo thành là chất liệu có độ bền cũng như khả năng chống oxi hoá cao như inox hoặc tôn mạ kẽm, rất phù hợp sử dụng trong môi trường khí hậu nước ta.
    • Thiết kế với nhiều kích thước đa dạng, phù hợp với mọi nhu cầu sử dụng cũng như lắp đặt ở nhiều hệ thống khác nhau.
    • Tuỳ vào nhu cầu sử dụng mà van ống gió tròn tay gạt còn được thiết kế bằng nhựa hoặc bánh vít mang lại nhiều lựa chọn cho người dùng.

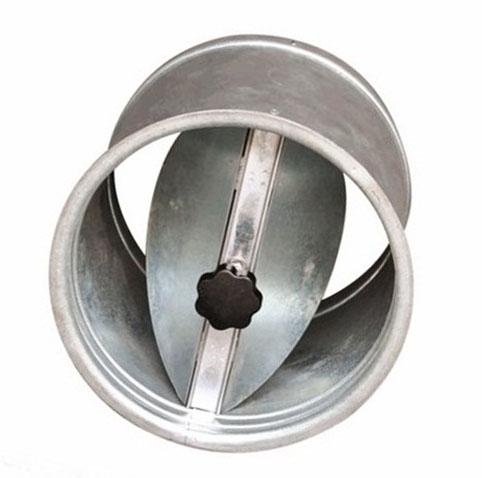

    Van ống gió tròn tay gạt được thiết kế với nhiều kích thước khác nhau

    Ưu điểm của van gió tròn tay gạt

    • Dùng để điều chỉnh lượng gió phù hợp với nhu cầu sử dụng của người lắp đặt với hệ thống thông gió.
    • Các bộ phận chính là vỏ van, bộ phận chắn gió và bộ phận tay gạt hoạt động  riêng biệt, đảm bảo van ống gió tròn tay gạt hoạt động một cách thuận lợi.
    • Có tính tiện lợi cao khi cho phép người dùng dễ dàng điều chỉnh thông qua hệ thống tay gạt.
    • Van ống gió tròn tay gạt còn có giá thành rẻ hơn so với các loại van điện và VCD, phù hợp cho nhiều đối tượng khách hàng cũng như nhu cầu sử dụng.
    • Là loại van gió được nhiều người chọn dùng.

    Một số loại van gió khác

    • Van ống gió một chiều

    Loại van gió này chỉ được sử dụng trong hệ thống cấp gió chứ không được dùng cho hệ thống gió hồi. Khi gió đi qua, van sẽ tự mở và sẽ đóng lại nếu như gió di chuyển theo hướng ngược lại.

    • Van cửa gió

    Là loại van gió dùng được cho cả hệ thống gió cấp lẫn gió hồi, được lắp tại miệng của hộp gió hoặc cửa sổ gió tuỳ theo mục đích sử dụng. Có thể điều chỉnh lượng gió qua nhiều phần bằng nhau của van và được thiết kế vít điều chỉnh riêng cho mỗi phần.

    • Van ống gió điện tử

    Thường được lắp đặt trong các hệ thống thông gió hay điều hoà, loại van gió này được sử dụng cho cả gió cấp lẫn gió hồi. Điều chỉnh lượng gió bằng mô tơ nên mang lại hiệu suất cao và việc điều khiển dễ dàng, nhanh chóng hơn.

    • Van ống gió dập lửa

    Đây là loại van gió thường được sử dụng trong các hệ thống thông gió và điều hoà, có công dụng rất lớn trong việc ngăn hoả hoạn thông qua bộ phận dây chì khá đặc biệt.

    Trên đây là một số thông tin về thiết bị van ống gió tròn tay gạt mà TBCNSG muốn gửi đến bạn. Để tìm hiểu thêm về những sản phẩm liên quan, hãy truy cập ngay vào trang web của chúng tôi để xem thêm nhiều bài viết hay hơn nhé!
