Van gió là một thành phần không thể thiếu trong các hệ thống thông gió, điều hòa không khí (HVAC) và xử lý khí thải công nghiệp. Trong kỹ thuật, thiết bị này được biết đến với tên tiếng Anh là Air Damper hoặc Volume Control Damper (VCD). Trong tiếng Trung, sản phẩm được gọi là 风阀 (Fēng fá), còn trong tiếng Nhật là ダンパー (Danpā). Tùy vào vùng miền và đặc thù công việc, kỹ sư thường gọi bằng các tên khác như van điều chỉnh lưu lượng, van chặn lửa hay cửa tiết lưu gió.
Vai trò cốt lõi của thiết bị này là điều tiết, kiểm soát lưu lượng không khí hoặc ngăn chặn sự lan truyền của khói, lửa trong đường ống. Từ các tòa nhà cao tầng, trung tâm thương mại đến các nhà máy sản xuất tại các khu công nghiệp trọng điểm, việc tính toán và lắp đặt đúng loại thiết bị điều tiết không khí đóng vai trò quyết định đến hiệu suất năng lượng và độ an toàn của toàn bộ công trình.

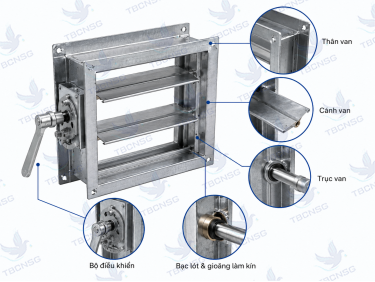

Cấu tạo chi tiết của van gió
Một bộ van tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí chính xác, đảm bảo khả năng vận hành bền bỉ trong môi trường dòng khí có áp suất và vận tốc cao. Các bộ phận chính bao gồm:
- Thân van (Frame): Thường được làm từ tôn mạ kẽm hoặc inox (SUS304, SUS316). Thân van có thiết kế dạng khung vuông, chữ nhật hoặc tròn để phù hợp với hình dáng đường ống. Độ dày của thân van được tính toán để chịu được áp suất làm việc mà không bị biến dạng.
- Cánh van (Blades): Đây là bộ phận trực tiếp điều tiết dòng khí. Cánh có thể được thiết kế dạng đơn cánh hoặc đa cánh (cánh song song hoặc cánh đối chiều). Vật liệu cánh thường đồng nhất với thân van để tránh ăn mòn điện hóa.
- Trục van (Shaft): Kết nối cánh van với bộ điều khiển. Trục thường làm bằng thép tròn hoặc thép vuông đặc, có khả năng chịu xoắn tốt.

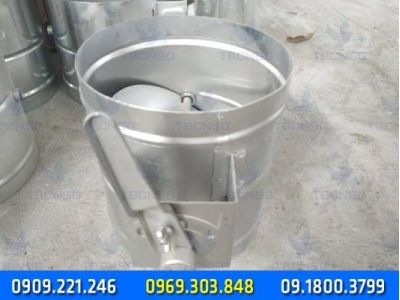

- Bộ phận điều khiển (Actuator/Handle): Có thể là tay gạt cơ học, tay quay hoặc mô tơ điện (đối với van tự động).
- Bạc lót và gioăng làm kín: Giúp trục vận hành trơn tru và hạn chế tối đa sự rò rỉ khí khi van ở trạng thái đóng hoàn toàn.
Các tiêu chuẩn chế tạo thường áp dụng bao gồm tiêu chuẩn SMACNA (cho ống gió) hoặc các tiêu chuẩn về phòng cháy chữa cháy đối với dòng van chặn lửa chuyên dụng.
Nguyên lý hoạt động
Cơ chế vận hành của thiết bị dựa trên việc thay đổi góc mở của cánh van để điều chỉnh diện tích mặt cắt ngang của dòng chảy không khí. Quá trình này diễn ra theo các giai đoạn:
Ở trạng thái mở hoàn toàn, các cánh van nằm song song với hướng dòng khí, tạo ra trở lực thấp nhất, cho phép lưu lượng gió đi qua tối đa. Khi cần điều tiết, bộ điều khiển sẽ truyền lực qua trục làm xoay các cánh van một góc từ 0 đến 90 độ. Khi cánh van xoay, diện tích thông thủy giảm dần, làm tăng áp suất tĩnh phía trước van và giảm lưu lượng phía sau van.
Hiệu suất làm việc của thiết bị phụ thuộc vào độ kín khít của cánh khi đóng và sự ổn định của cơ cấu truyền động. Trong các hệ thống thông minh, cảm biến áp suất sẽ gửi tín hiệu về bộ điều khiển trung tâm để tự động điều chỉnh góc mở của mô tơ, duy trì lưu lượng khí ổn định theo yêu cầu thiết kế.
Phân loại van gió phổ biến trên thị trường
Để lựa chọn đúng loại thiết bị cho hệ thống, kỹ sư cần nắm rõ các cách phân loại dựa trên nhiều tiêu chí kỹ thuật khác nhau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm chính |
|---|---|---|
| Theo chức năng | VCD, OBD, NRD, FD | Điều chỉnh lưu lượng, chặn lửa, một chiều. |
| Theo hình dáng | Van vuông, Van tròn | Tương thích với hình dạng ống gió tương ứng. |
| Theo vật liệu | Tôn mạ kẽm, Inox 304/316 | Chống gỉ sét hoặc chịu hóa chất ăn mòn. |
| Theo cơ chế vận hành | Cơ học (Tay gạt), Điện (Mô tơ) | Vận hành thủ công hoặc tự động hóa qua BMS. |
Trong đó, Van Gió loại VCD (Volume Control Damper) là dòng phổ biến nhất dùng để cân bằng hệ thống. Ngược lại, van chặn lửa (Fire Damper) lại mang tính chất bảo vệ, tự động đóng sập khi nhiệt độ vượt ngưỡng cho phép nhờ cầu chì nhiệt.
Hướng dẫn lựa chọn thiết bị phù hợp
Việc chọn lựa sai chủng loại không chỉ gây lãng phí mà còn ảnh hưởng đến tuổi thọ của quạt hút và độ ồn của hệ thống. Các tiêu chí cần lưu ý:
- Vận tốc gió và Áp suất: Cần xác định áp suất tĩnh của hệ thống để chọn độ dày vật liệu thân van phù hợp, tránh hiện tượng rung lắc hoặc tiếng rít khi vận hành.
- Môi trường làm việc: Nếu lắp đặt tại các nhà máy hóa chất hoặc khu vực ven biển như Vũng Tàu, nên ưu tiên sử dụng vật liệu Inox 304 để tránh oxy hóa.
- Kích thước kết nối (DN): Phải khớp hoàn toàn với kích thước ống gió để đảm bảo tính đồng nhất và dễ dàng lắp đặt mặt bích hoặc nẹp C.
- Yêu cầu về độ kín: Đối với các phòng sạch hoặc hệ thống y tế, cần chọn loại có gioăng cao su làm kín chuyên dụng.
Thực tế tại các dự án lớn ở TP.HCM và Bình Dương, chúng tôi nhận thấy việc sử dụng phụ kiện ống gió chất lượng cao ngay từ đầu giúp giảm tới 30% chi phí bảo trì định kỳ cho hệ thống HVAC.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, người quản lý hệ thống thường gặp phải một số vấn đề sau:
- Cánh van bị kẹt: Nguyên nhân thường do bụi bẩn tích tụ lâu ngày hoặc trục van bị gỉ sét. Giải pháp là vệ sinh cơ học và tra mỡ chịu nhiệt vào các khớp xoay.
- Tiếng ồn bất thường: Do cánh van bị lỏng hoặc lắp đặt không cân đối gây rung khi dòng khí đi qua. Cần kiểm tra lại các ốc hãm và độ đồng tâm của trục.
- Rò rỉ khí lớn: Thường xảy ra ở các dòng van kém chất lượng hoặc gioăng làm kín bị lão hóa. Cần thay thế gioăng hoặc điều chỉnh lại hành trình đóng của cánh.
- Mô tơ không hoạt động: Kiểm tra nguồn điện cấp và tín hiệu điều khiển từ tủ điện. Nếu mô tơ bị cháy, cần thay thế đúng model và lực kéo (Nm) tương đương.
Hướng dẫn bảo dưỡng định kỳ
Để van VCD chính hãng hoạt động ổn định, cần thực hiện bảo dưỡng tối thiểu 6 tháng một lần:
- Kiểm tra tổng thể bề mặt bên ngoài, phát hiện các dấu hiệu ăn mòn hoặc biến dạng.
- Vệ sinh sạch bụi bẩn bám trên cánh van bằng máy hút bụi hoặc khăn mềm, tránh làm cong vênh cánh.
- Tra dầu bôi trơn vào các ổ trục, bạc lót và cơ cấu truyền động tay gạt.
- Đối với van chặn lửa, cần kiểm tra tình trạng cầu chì nhiệt và thử nghiệm đóng/mở thủ công để đảm bảo lò xo vẫn còn lực đàn hồi tốt.
Hướng dẫn lắp đặt đúng kỹ thuật
Vị trí lắp đặt lý tưởng nhất là trên các đoạn ống thẳng, cách xa các đoạn cua (co, cút) ít nhất 3-5 lần đường kính ống để dòng khí ổn định. Khi lắp đặt, cần chú ý chiều mũi tên chỉ hướng dòng chảy (nếu có) trên thân van.
Đối với các dòng thiết bị điều tiết không khí lắp âm tường hoặc xuyên sàn, phải đảm bảo phần khung được cố định chắc chắn vào kết cấu xây dựng bằng thanh ren hoặc giá đỡ chuyên dụng. Sau khi lắp, cần dùng keo silicon hoặc gioăng đệm để làm kín các vị trí kết nối mặt bích, tránh thất thoát áp suất.
Bảng tổng hợp so sánh các dòng van gió
| Loại sản phẩm | Vật liệu | Khả năng chịu nhiệt | Ứng dụng chính |
|---|---|---|---|
| Van VCD tay gạt | Tôn mạ kẽm | Trung bình | Điều chỉnh lưu lượng gió tươi, gió hồi. |
| Van chặn lửa (FD) | Thép dày / Inox | Rất cao (70°C - 250°C) | Ngăn cháy lan giữa các khu vực. |
| Van một chiều (NRD) | Nhôm / Inox | Trung bình | Ngăn dòng khí ngược, dùng cho quạt hút. |
| Van gắn mô tơ | Tôn mạ kẽm / Inox | Tùy loại mô tơ | Hệ thống điều khiển tự động (BMS). |
Khi tìm kiếm thông tin về catalog van gió, quý khách hàng nên chú trọng vào các thông số về độ sụt áp (pressure drop) để tính toán công suất quạt chính xác nhất.
Câu hỏi thường gặp (FAQ)
Van gió VCD và OBD khác nhau như thế nào?
Tại sao van chặn lửa lại cần có cầu chì nhiệt?
Nên chọn van gió bằng inox hay tôn mạ kẽm?
Làm sao để biết chiều lắp đặt của van một chiều gió?
Van gió có cần thiết cho nhà phố không?
Mô tơ van gió thường dùng điện áp bao nhiêu?
Làm thế nào để giảm tiếng ồn khi gió đi qua van?
Kết luận
Việc hiểu rõ về Van Gió không chỉ giúp các kỹ sư thiết kế tối ưu hóa hệ thống HVAC mà còn đảm bảo an toàn vận hành cho công trình. Một hệ thống được trang bị thiết bị điều tiết không khí phù hợp sẽ hoạt động êm ái, tiết kiệm điện năng và kéo dài tuổi thọ cho các thiết bị chính như quạt và máy lạnh trung tâm. Hy vọng những chia sẻ kỹ thuật trên từ TBCNSG đã cung cấp cho bạn cái nhìn toàn diện nhất để đưa ra lựa chọn chính xác cho dự án của mình.
