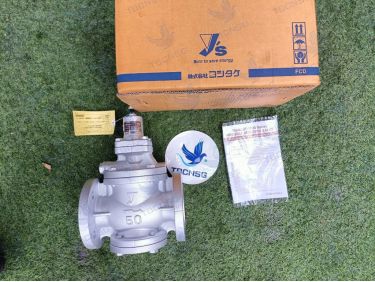

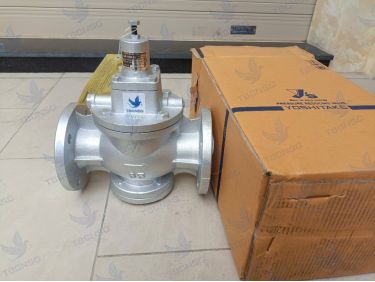

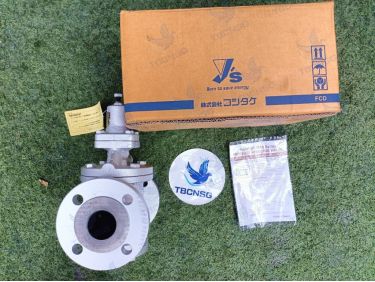

Van giảm áp Yoshitake GP-1001EN là dòng van điều áp dạng Pilot operated cao cấp, được thiết kế chuyên dụng để kiểm soát áp suất hơi nóng (steam) trong các hệ thống công nghiệp. Điểm khác biệt lớn nhất của model này chính là khả năng duy trì áp suất đầu ra cực kỳ ổn định với sai số thấp, ngay cả khi lưu lượng hoặc áp suất đầu vào có sự biến động mạnh. Với cấu tạo thân bằng gang dẻo (Ductile Iron) và các chi tiết nội bộ bằng thép không gỉ, sản phẩm đảm bảo độ bền vượt trội trong môi trường nhiệt độ cao.
Tổng quan về model Yoshitake GP-1001EN
Model GP-1001EN thuộc phân khúc van giảm áp hiệu suất cao của thương hiệu Yoshitake Nhật Bản. Đây là loại van tác động gián tiếp thông qua van điều hướng (Pilot), cho phép xử lý lưu lượng hơi lớn hơn nhiều so với các dòng van tác động trực tiếp cùng kích cỡ. Thiết kế nối bích tiêu chuẩn JIS 10K giúp việc lắp đặt vào hệ thống đường ống trở nên dễ dàng và chắc chắn, hạn chế tối đa rò rỉ.
Trong quá trình tư vấn và lắp đặt thực tế, đội ngũ kỹ thuật của TBCNSG đã triển khai model GP-1001EN cho hệ thống lò hơi tại nhà máy dệt nhuộm ở Khu công nghiệp VSIP Bình Dương. Sau hơn 2 năm vận hành liên tục, thiết bị vẫn duy trì được độ nhạy cao, giúp bảo vệ an toàn cho các thiết bị phía sau như máy sấy và bồn gia nhiệt, khẳng định chất lượng vượt trội của dòng van này.
Thông số kỹ thuật chi tiết van giảm áp Yoshitake GP-1001EN
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | GP-1001EN |
| Thương hiệu | Yoshitake (Nhật Bản) |
| Môi chất sử dụng | Hơi nóng (Steam) |
| Thân van (Body) | Gang dẻo (Ductile Iron - FCD450) |
| Đĩa van & Ghế van | Thép không gỉ (Stainless Steel) |
| Màng ngăn (Diaphragm) | Thép không gỉ (Stainless Steel) |
| Áp suất đầu vào | 0.1 - 1.0 MPa (1 - 10 kgf/cm2) |
| Áp suất đầu ra | 0.05 - 0.9 MPa (Tỷ lệ giảm áp tối đa 20:1) |
| Nhiệt độ tối đa | 220°C |
| Kiểu kết nối | Nối bích JIS 10K FF |
Bản vẽ kỹ thuật và kích thước
Việc nắm rõ kích thước lắp đặt giúp kỹ sư thiết kế đường ống chính xác, tránh các xung đột không đáng có. Model GP-1001EN có các kích cỡ phổ biến từ DN15 đến DN100. Cấu trúc Pilot được đặt gọn gàng phía trên thân chính, giúp tiết kiệm không gian lắp đặt so với các dòng van giảm áp cồng kềnh khác.
(Lưu ý: Để nhận bản vẽ CAD hoặc thông số kích thước L, H chi tiết cho từng size cụ thể, quý khách vui lòng liên hệ trực tiếp với bộ phận kỹ thuật của chúng tôi).
Hướng dẫn lắp đặt van giảm áp Yoshitake GP-1001EN
Để Van giảm áp Yoshitake GP-1001EN hoạt động bền bỉ và chính xác, quy trình lắp đặt cần tuân thủ các nguyên tắc kỹ thuật sau:
- Lắp lọc y (Strainer): Luôn lắp một lọc chữ Y (lưới lọc 80-100 mesh) phía trước van giảm áp để ngăn chặn rác, xỉ hàn làm hỏng màng và ghế van.
- Bẫy hơi (Steam Trap): Lắp bẫy hơi trước van để loại bỏ nước ngưng, tránh hiện tượng thủy kích (water hammer) gây vỡ màng van.
- Hướng lắp đặt: Lắp van theo chiều mũi tên đúc trên thân van, đảm bảo phần Pilot hướng lên trên theo phương thẳng đứng.
- Đoạn ống thẳng: Duy trì khoảng cách ống thẳng ít nhất 10 lần đường kính ống ở phía trước và 5 lần ở phía sau van để dòng chảy ổn định.
- Van an toàn: Cần lắp van an toàn ở phía hạ lưu để bảo vệ hệ thống trong trường hợp van giảm áp gặp sự cố không đóng kín.
Phụ kiện tương thích và linh kiện thay thế
Tại kho của TBCNSG, chúng tôi luôn có sẵn các phụ kiện đồng bộ để tối ưu hóa hiệu suất cho GP-1001EN:
- Đồng hồ đo áp suất: Để theo dõi áp suất đầu vào và đầu ra chính xác.
- Bộ kit sửa chữa (Repair Kit): Bao gồm màng van (diaphragm), lò xo và các gioăng làm kín chính hãng Yoshitake.
- Van chặn (Gate Valve/Globe Valve): Dùng để cách ly van khi cần bảo trì, bảo dưỡng định kỳ.
Tải về Datasheet Yoshitake GP-1001EN
Tài liệu kỹ thuật (Datasheet) cung cấp đầy đủ biểu đồ lưu lượng, bảng chọn size (Sizing chart) và các khuyến cáo chuyên sâu từ hãng sản xuất. Quý khách hàng có thể liên hệ với Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn để nhận file PDF tài liệu kỹ thuật chính thức của model này.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp thiết bị nhiệt và van công nghiệp. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật tối ưu cho hệ thống của bạn.
- Cam kết chất lượng: Hàng nhập khẩu chính hãng Yoshitake Nhật Bản, đầy đủ chứng chỉ CO, CQ.
- Chính sách bảo hành: Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ xử lý sự cố tận nơi.
- Hỗ trợ kỹ thuật: Tư vấn tính toán chọn size van (Sizing) phù hợp với công suất lò hơi và nhu cầu sử dụng thực tế.
- Giao hàng: Hàng luôn có sẵn số lượng lớn tại kho TP.HCM và Hà Nội, giao hàng nhanh chóng trên toàn quốc.
Quý khách hàng có nhu cầu nhận báo giá cạnh tranh hoặc tư vấn chuyên sâu về Van giảm áp Yoshitake GP-1001EN, vui lòng liên hệ ngay với đội ngũ kinh doanh của chúng tôi để được hỗ trợ nhanh nhất.
