Trong hệ thống hơi nóng của nhà máy, việc giữ áp suất đầu ra ổn định quyết định trực tiếp đến chất lượng sản phẩm và tuổi thọ thiết bị. Van điều áp Yoshitake GP-2000 là dòng van giảm áp dạng Pilot được các kỹ sư lựa chọn nhiều nhất cho môi chất hơi nước bão hòa, nhờ khả năng hạ áp sâu, độ chính xác cao và cấu tạo màng ngăn bền bỉ. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, nguyên lý hoạt động, sơ đồ lắp đặt chuẩn nhà sản xuất, hướng dẫn chỉnh áp và cách xử lý các sự cố thường gặp.
Van điều áp Yoshitake GP-2000 (còn gọi là van giảm áp hơi GP-2000) là thiết bị giảm áp kiểu Pilot operated, sử dụng màng ngăn (Diaphragm) và van pilot để điều khiển đĩa van chính. Van được thiết kế chuyên biệt cho môi chất hơi nóng (Steam), giúp hạ áp suất từ đường ống cấp xuống mức áp làm việc mong muốn và giữ ổn định áp suất này bất kể lưu lượng tiêu thụ thay đổi.
Yoshitake là hãng sản xuất thiết bị đường ống đến từ Nhật Bản, có bề dày kinh nghiệm trong lĩnh vực van hơi, bẫy hơi, van giảm áp và các thiết bị phụ trợ hệ thống nhiệt. Các sản phẩm của hãng được ứng dụng rộng rãi tại Nhật Bản, Đông Nam Á và nhiều thị trường công nghiệp lớn.
Tại Việt Nam, GP-2000 là model phổ biến nhất trong dòng van giảm áp hơi của Yoshitake, xuất hiện tại các nhà máy dệt may, nhuộm, chế biến thực phẩm, hóa chất, dược phẩm, giấy và cao su. Lý do là van có dải áp rộng, dễ bảo trì, linh kiện thay thế sẵn có và tương thích với nhiều chuẩn mặt bích khác nhau.
Quý khách đang cần báo giá nhanh cho dự án, vui lòng yêu cầu báo giá van giảm áp hơi Yoshitake GP-2000 để được phản hồi trong thời gian sớm nhất.
Dưới đây là bảng thông số cơ bản của dòng GP-2000 dùng cho hơi nóng. Kỹ sư thiết kế cần đối chiếu thông số này với điều kiện vận hành thực tế của hệ thống trước khi chọn size.
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Môi chất sử dụng | Hơi nóng (Steam) |
| Kích cỡ | DN15 - DN200 (15A - 200A) |
| Áp suất đầu vào tối đa | 2.0 MPa (khoảng 20 bar) |
| Áp suất đầu ra điều chỉnh | 0.02 - 1.4 MPa |
| Nhiệt độ làm việc tối đa | 220°C |
| Vật liệu thân van | Gang dẻo (Ductile Iron) |
| Vật liệu đĩa van, ghế van, màng ngăn | Thép không gỉ (Stainless Steel) |
| Kiểu điều khiển | Pilot operated (van pilot điều khiển van chính) |

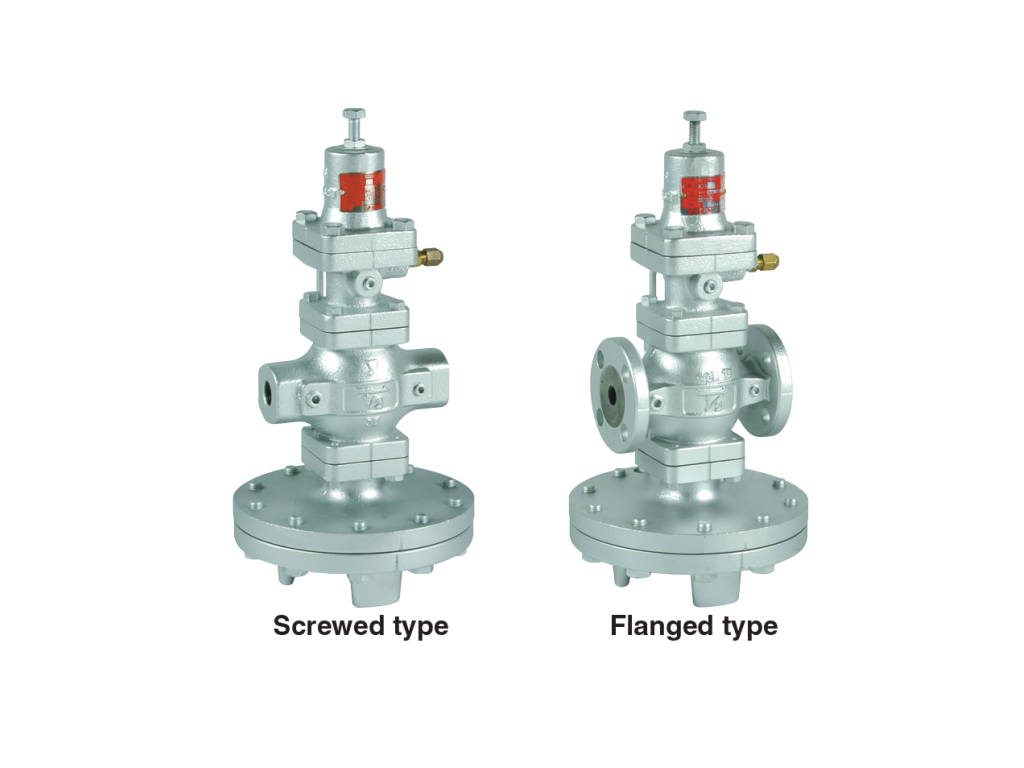

| Chuẩn kết nối | Ren Rc/NPT hoặc bích JIS 10K/20K, EN PN16/PN25 |
| Độ kín | Tương đương ANSI Class IV |
Ba mã van này thường bị nhầm lẫn khi đặt hàng. Điểm khác biệt lớn nhất nằm ở chuẩn mặt bích và vật liệu thân van. Chọn sai chuẩn bích sẽ khiến van không lắp vừa đường ống hiện hữu.

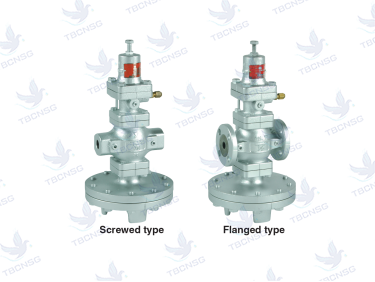

| Model | Vật liệu thân | Chuẩn kết nối | Áp vào tối đa | Nhiệt độ tối đa | Ứng dụng điển hình |
|---|---|---|---|---|---|
| GP-2000 | Gang dẻo | Ren Rc/NPT, bích JIS 10K/20K | 2.0 MPa | 220°C | Hệ thống hơi theo tiêu chuẩn Nhật Bản, phổ biến tại Việt Nam |
| GP-2000EN | Gang dẻo | Bích EN PN16/PN25 | 2.0 MPa | 220°C | Dây chuyền, thiết bị nhập khẩu từ châu Âu dùng mặt bích EN |
| GP-2000CS | Thép đúc (Cast Carbon Steel) | Bích theo yêu cầu | 3.0 MPa | 260°C | Hơi quá nhiệt, áp suất và nhiệt độ cao hơn dải tiêu chuẩn |
Nếu nhà máy đang dùng van giảm áp Yoshitake GP-2000EN cho các thiết bị gốc châu Âu, cần xác nhận rõ áp suất danh định của mặt bích là PN16 hay PN25 trước khi đặt hàng.
Khi hơi nóng đi vào van, một phần lưu lượng được dẫn qua van pilot. Áp suất hạ lưu được dẫn ngược về khoang màng thông qua đường trích áp ngoài, tạo lực đẩy lên màng ngăn. Lực này cân bằng với lực nén của lò xo điều chỉnh.
Diện tích màng ngăn lớn giúp van phản ứng rất nhạy với thay đổi áp suất, sai số áp đầu ra thấp. Bên cạnh đó, hệ số Cv của GP-2000 cao hơn nhiều so với các dòng van giảm áp tác động trực tiếp cùng kích cỡ.
Hệ quả thực tế: với cùng một lưu lượng hơi cần cấp, kỹ sư có thể chọn van nhỏ hơn đường ống thực tế khoảng 1 cấp (1 grade). Ví dụ đường ống DN50 nhưng lưu lượng chỉ tương đương DN40, có thể dùng van DN40 để tiết kiệm chi phí mà vẫn đảm bảo cấp hơi.
Mặt đĩa van được thiết kế dạng cầu, tiếp xúc đường với ghế van, giúp giảm thiểu rò rỉ qua van khi van ở trạng thái đóng. Đặc điểm này quan trọng với hệ thống hơi cần ngắt theo ca sản xuất hoặc khi bảo trì thiết bị phía hạ lưu.
Để tăng tuổi thọ đĩa van và màng, nên lắp thêm lọc Y chịu áp lực cao ngay trước van nhằm giữ lại xỉ hàn và cặn bẩn.
Một cụm giảm áp hơi hoàn chỉnh không chỉ có van GP-2000. Thứ tự thiết bị theo chiều dòng chảy được quy định như sau:
Việc bố trí đúng thứ tự giúp van hoạt động ổn định và tránh được phần lớn sự cố hư màng, kẹt đĩa van. Tham khảo thêm bài viết về hiện tượng búa nước trong đường ống hơi để hiểu rõ hơn cơ chế phá hủy van.
Nếu đội bảo trì cần hỗ trợ khảo sát hiện trường, vui lòng liên hệ kỹ thuật để được tư vấn lắp đặt và kiểm tra lại toàn bộ cụm tuyến hơi.
Thao tác nên thực hiện khi hệ thống đang có lưu lượng tiêu thụ trung bình, tránh chỉnh áp khi van đang đóng hoàn toàn vì kết quả sẽ không chính xác.
Mỗi dải áp đầu ra sử dụng một loại lò xo riêng. Chọn sai dải lò xo sẽ khiến van không thể đạt áp suất mong muốn dù đã xoay hết cỡ.
| Loại lò xo | Dải áp suất đầu ra | Ghi chú sử dụng |
|---|---|---|
| Lò xo A | 0.02 - 0.15 MPa | Dùng cho tuyến hơi cấp thấp, gia nhiệt nhẹ |
| Lò xo B | 0.10 - 1.40 MPa | Dải phổ biến nhất cho nhà máy dệt may, thực phẩm |
| Lò xo C | 1.30 - 1.70 MPa | Dùng khi cần áp đầu ra cao, gần với áp đầu vào |
Đây là sự cố phổ biến nhất của van giảm áp hơi. Nguyên nhân là nước ngưng đọng trên đường ống bị dòng hơi tốc độ cao cuốn theo, đập vào màng ngăn với áp lực lớn gây thủng hoặc rách màng.
Xỉ hàn, cặn đường ống hoặc mảnh gioăng lọt vào van pilot sẽ làm van pilot không đóng kín được, dẫn đến áp đầu ra tăng vượt mức cài đặt dù đã xoay nắp điều chỉnh về mức thấp.
| Sự cố | Biểu hiện | Nguyên nhân chính | Hướng xử lý |
|---|---|---|---|
| Thủng màng van | Áp đầu ra tăng vọt, hơi xì ra lỗ thông hơi trên nắp | Nước ngưng gây búa nước, màng inox bị rách | Lắp bẫy hơi và bộ tách nước trước van, thay màng mới |
| Áp đầu ra dao động liên tục | Kim đồng hồ nhảy không ổn định | Đường trích áp đấu sai vị trí hoặc bị tắc | Đấu lại ống trích áp cách van 10 đến 20 lần đường kính ống, thông ống |
| Kẹt đĩa van | Không giảm được áp dù đã nới lò xo | Cặn bẩn, xỉ hàn lọt vào van pilot | Vệ sinh lọc Y, tháo vệ sinh van pilot, thay kit sửa chữa |
| Rò rỉ qua van khi đóng | Hơi vẫn qua van dù phụ tải bằng không | Mặt đĩa van và ghế van mòn, xước | Thay đĩa van và ghế van, kiểm tra lại độ kín |
Đây là điểm khác biệt lớn nhất giữa người chọn van có kinh nghiệm và người mới. Van giảm áp phải được chọn theo lưu lượng hơi thực tế (kg/h) và chênh áp làm việc, thông qua hệ số Cv, chứ không phải cứ đường ống phi bao nhiêu thì chọn van đúng size đó.
Công thức thực hành: Cv cần thiết được tính từ lưu lượng hơi, áp suất đầu vào và áp suất đầu ra. Sau khi có Cv, tra bảng để chọn size van có Cv lớn hơn giá trị tính toán khoảng 20 đến 30 phần trăm, nhằm đảm bảo van còn dư công suất khi phụ tải tăng.
Bảng dưới đây là giá trị tham khảo cho dòng GP-2000, dùng để định hướng chọn size. Với dự án yêu cầu độ chính xác cao, nên đối chiếu catalogue gốc và tính toán lại theo điều kiện vận hành thực tế.
| Size | Hệ số Cv (tham khảo) | Chiều dài L (mm) | Chiều cao H (mm) | Trọng lượng (kg) |
|---|---|---|---|---|
| DN15 (15A) | 5 | 130 | 245 | 7 |
| DN20 (20A) | 8 | 150 | 255 | 8 |
| DN25 (25A) | 12 | 160 | 270 | 10 |
| DN32 (32A) | 20 | 200 | 290 | 14 |
| DN40 (40A) | 30 | 200 | 300 | 17 |
| DN50 (50A) | 45 | 230 | 325 | 22 |
| DN65 (65A) | 70 | 290 | 370 | 33 |
| DN80 (80A) | 90 | 310 | 395 | 42 |
| DN100 (100A) | 130 | 350 | 430 | 58 |
| DN125 (125A) | 180 | 400 | 475 | 78 |
| DN150 (150A) | 230 | 450 | 520 | 100 |
| DN200 (200A) | 320 | 550 | 600 | 155 |
Kỹ sư đang lập bản vẽ thi công có thể tải datasheet GP-2000 PDF để lấy kích thước chi tiết và bản vẽ CAD phục vụ triển khai.
Khi lựa chọn đơn vị cung cấp, nên kiểm tra các tiêu chí sau:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Quý khách có nhu cầu nhận báo giá van điều áp Yoshitake GP-2000 và GP-2000EN chính hãng, vui lòng liên hệ:
Đội ngũ kỹ thuật sẵn sàng hỗ trợ tính toán lưu lượng, chọn size và tư vấn sơ đồ lắp đặt cụm giảm áp hơi hoàn chỉnh cho từng dây chuyền sản xuất. Quý khách cũng có thể tham khảo thêm nhóm thiết bị van công nghiệp Yoshitake và các dòng van an toàn bảo vệ quá áp để hoàn thiện tuyến hơi.
Van được thiết kế chuyên cho hơi nóng (Steam), nhiệt độ tối đa 220°C, áp suất đầu vào tối đa 2.0 MPa. Van không phù hợp để dùng cho nước lạnh, khí nén hoặc môi chất ăn mòn.
Hai model có cùng nguyên lý hoạt động và thông số áp nhiệt. Điểm khác biệt chính là chuẩn mặt bích: GP-2000 dùng ren hoặc bích JIS 10K/20K theo tiêu chuẩn Nhật Bản, còn GP-2000EN dùng bích EN PN16/PN25 để tương thích với thiết bị và đường ống nhập khẩu từ châu Âu.
Nguyên nhân chủ yếu là nước ngưng đọng trong đường ống hơi bị cuốn vào van gây búa nước, làm rách màng inox. Để phòng ngừa, bắt buộc phải lắp bộ tách nước và bẫy hơi xả đọng ngay phía trước van, đồng thời kiểm tra bẫy hơi định kỳ.
Đường trích áp ngoài cần được đấu cách van tối thiểu từ 10 đến 20 lần đường kính ống về phía hạ lưu, ống trích áp thường dùng loại phi 8mm. Đấu quá gần cửa ra của van sẽ khiến áp suất phản hồi không ổn định và van hoạt động sai.
Phải chọn theo lưu lượng hơi thực tế (kg/h) và chênh áp làm việc, thông qua hệ số Cv. Do Cv của GP-2000 cao, nhiều trường hợp có thể chọn van nhỏ hơn đường ống 1 cấp để tối ưu chi phí mà vẫn đảm bảo khả năng cấp hơi.
Nên lắp đường bypass dùng van cầu hơi để có thể bảo trì, thay màng hoặc thay kit sửa chữa mà không phải dừng toàn bộ hệ thống hơi của nhà máy.
