Van cầu hơi tuyến tính inox Automa Korea là thiết bị điều khiển tự động cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe nhất trong các hệ thống công nghiệp hiện đại. Sản phẩm kết hợp giữa thân van cầu bằng inox bền bỉ và bộ truyền động tuyến tính bằng khí nén, mang đến khả năng điều tiết lưu lượng chính xác, ổn định cho các môi chất như hơi nước, nước nóng, khí nén, cũng như nhiều loại chất lỏng trung tính hoặc có tính ăn mòn nhẹ.
Thương hiệu Automa Korea đã khẳng định vị thế của mình trên thị trường quốc tế với hơn ba thập kỷ kinh nghiệm trong lĩnh vực sản xuất van và bộ truyền động tự động. Sản phẩm van cầu hơi tuyến tính inox của Automa là lựa chọn hàng đầu cho các kỹ sư và nhà quản lý nhà máy, nơi mà độ tin cậy, độ chính xác và tuổi thọ thiết bị là yếu tố sống còn .

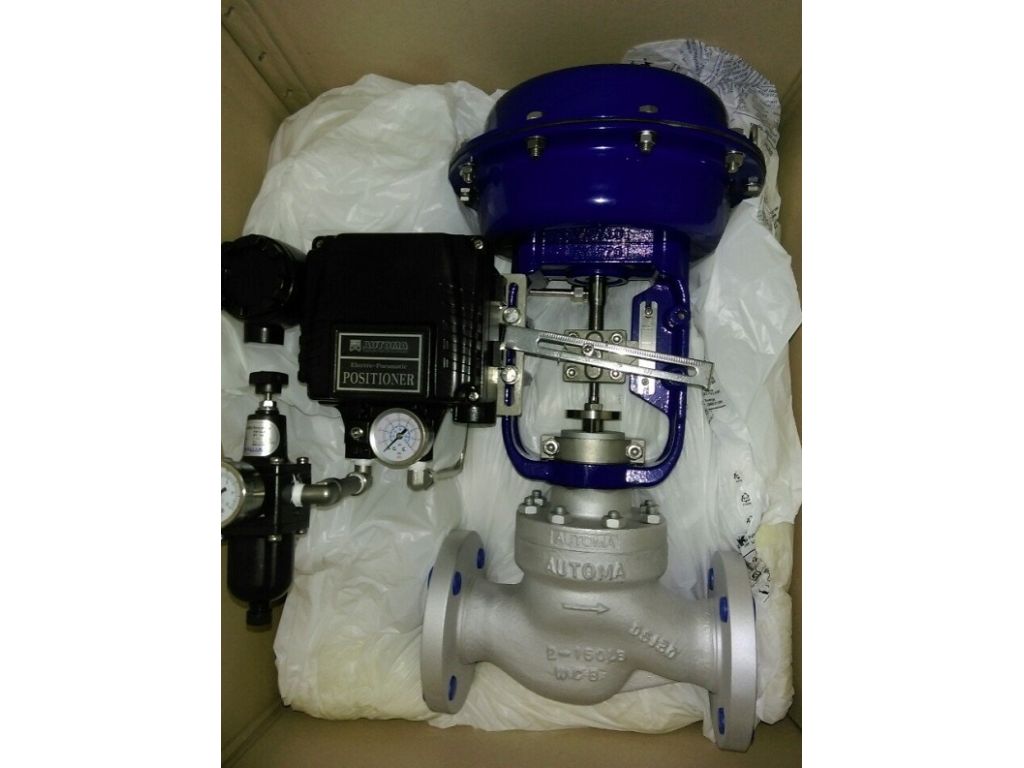

Van cầu hơi tuyến tính inox là gì?
Van cầu hơi tuyến tính inox (hay còn gọi là Pneumatic Globe Control Valve) là loại van tự động sử dụng khí nén để điều khiển chuyển động tuyến tính của thân van (stem) và đĩa van (plug), qua đó thay đổi tiết diện dòng chảy để điều chỉnh lưu lượng hoặc áp suất chất lỏng trong đường ống. Khác với van bi hay van bướm có chuyển động quay (quarter-turn), van cầu tuyến tính có đặc tính điều khiển chính xác và phù hợp cho các ứng dụng cần điều chỉnh lưu lượng liên tục (throttling).
Điểm đặc biệt của dòng sản phẩm này là thân van được chế tạo từ chất liệu inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn và oxy hóa vượt trội, đồng thời đảm bảo độ sạch sẽ cần thiết cho các ngành công nghiệp đòi hỏi tiêu chuẩn vệ sinh cao. Bộ truyền động khí nén tuyến tính (linear actuator) tích hợp giúp van đóng hoặc mở một cách từ từ và có kiểm soát, không gây sốc áp lực cho đường ống .
Cấu tạo, ứng dụng và ưu nhược điểm
Cấu tạo cơ bản
Van cầu hơi tuyến tính inox Automa Korea có cấu tạo bao gồm các bộ phận chính:
- Thân van (Body): Được đúc từ inox 304 hoặc 316, có kết cấu chịu được áp lực và nhiệt độ cao.
- Đĩa van (Plug/ Disc): Kết nối với thân van, chuyển động tịnh tiến để đóng/mở và điều chỉnh dòng chảy.
- Gioăng làm kín (Seal): Đảm bảo độ kín tuyệt đối cho van, thường là PTFE, graphite hoặc vật liệu chịu nhiệt cao.
- Bộ truyền động khí nén tuyến tính (Linear Pneumatic Actuator): Nhận tín hiệu khí nén từ hệ thống điều khiển, tạo ra lực đẩy để di chuyển thân van lên hoặc xuống.
- Bộ định vị điện khí nén (E/P Positioner - tùy chọn): Nhận tín hiệu điều khiển 4-20mA từ PLC/DCS và điều chỉnh áp suất khí cấp vào bộ truyền động để đảm bảo van mở đúng góc độ yêu cầu, mang lại khả năng điều khiển vô cấp cực kỳ chính xác .
Ứng dụng thực tế
Với thiết kế bền bỉ và khả năng điều khiển chính xác, van cầu hơi tuyến tính inox Automa Korea được ứng dụng rộng rãi trong các lĩnh vực:
- Nhà máy nhiệt điện và nồi hơi: Kiểm soát dòng hơi quá nhiệt và hơi bão hòa.
- Ngành hóa chất và lọc hóa dầu: Điều tiết các loại hóa chất có tính ăn mòn, nhiệt độ và áp suất cao .
- Ngành chế biến thực phẩm và đồ uống: Kiểm soát lưu lượng sữa, bia, nước tinh khiết và các chất lỏng vệ sinh .
- Ngành dược phẩm và mỹ phẩm: Đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong sản xuất.
- Hệ thống HVAC công nghiệp: Điều chỉnh dòng nước nóng/lạnh trong các tòa nhà và nhà xưởng .
Ưu điểm vượt trội
- Độ chính xác cao: Cho phép điều chỉnh lưu lượng tinh chỉnh, rất phù hợp cho các vòng lặp điều khiển tự động (PID).
- Vật liệu bền bỉ: Inox 304/316 đảm bảo khả năng chịu nhiệt độ (lên đến 220°C) và chống ăn mòn trong nhiều môi trường công nghiệp .
- Vận hành ổn định: Thiết kế tuyến tính giúp giảm thiểu hiện tượng rung, mòn và kẹt van trong quá trình sử dụng.
- Độ kín khít tốt: Đảm bảo an toàn và hiệu suất cho hệ thống, giảm thiểu tổn thất năng lượng.
- Tích hợp hệ thống: Tương thích với các phụ kiện như bộ định vị (positioner), van điện từ (solenoid valve), rơ le áp suất và hộp công tắc hành trình (limit switch box) để tối ưu hóa chức năng giám sát và điều khiển .
Nhược điểm cần cân nhắc
- Chi phí đầu tư: Cao hơn so với các loại van bi hay van bướm do cấu tạo phức tạp và yêu cầu gia công chính xác.
- Kích thước và trọng lượng: Thường lớn hơn và nặng hơn so với van bi hoặc van bướm có cùng đường kính.
- Yêu cầu khí nén: Cần hệ thống khí nén sạch, ổn định và đủ áp suất để vận hành bộ truyền động.
- Chi phí bảo trì: Việc bảo trì, bảo dưỡng định kỳ cho bộ truyền động và phớt làm kín đòi hỏi kỹ thuật cao và chi phí nhất định.
Đánh giá chất lượng sản phẩm Van cầu hơi tuyến tính inox Automa Korea
Chất lượng là yếu tố hàng đầu khi lựa chọn một sản phẩm van điều khiển công nghiệp. Van cầu hơi tuyến tính inox Automa Korea được đánh giá cao bởi:
- Thương hiệu uy tín: Automa (Hàn Quốc) là nhà sản xuất hàng đầu Châu Á với hơn 30 năm kinh nghiệm trong lĩnh vực van tự động. Các sản phẩm của Automa tuân thủ các tiêu chuẩn khắt khe như ISO 5211, NAMUR, đảm bảo tính tương thích và hiệu suất cao .
- Công nghệ tiên tiến: Bộ truyền động khí nén được thiết kế với công nghệ "single cylinder double piston - scotch yoke" (xi lanh đơn - hai piston - tay biên) cho mô-men xoắn biến thiên, tối ưu hóa lực đóng/mở, giúp van hoạt động nhẹ nhàng và bền bỉ hơn so với các loại bộ truyền động rack-and-pinion thông thường .
- Vật liệu cao cấp: Thân van bằng inox đúc nguyên khối, được gia công chính xác, đảm bảo độ kín và khả năng chống rò rỉ tuyệt đối.
- Phản hồi từ thị trường: Sản phẩm được ưa chuộng và tin dùng tại nhiều quốc gia, trong đó có Việt Nam, tại các nhà máy nhiệt điện, hóa chất và chế biến thực phẩm nhờ độ tin cậy cao và tuổi thọ dài.
Giới thiệu thương hiệu Automa Korea
Automa Co., Ltd. được thành lập vào năm 1992 tại Hàn Quốc, nhanh chóng trở thành một trong những nhà sản xuất hàng đầu về van điều khiển và bộ truyền động tự động. Trụ sở chính của công ty đặt tại thành phố Bucheon, tỉnh Gyeonggi, Hàn Quốc .
Automa cung cấp một danh mục sản phẩm đa dạng bao gồm: bộ truyền động khí nén (pneumatic actuator), bộ truyền động điện (electric actuator), van bi (ball valve), van bướm (butterfly valve), van cầu (globe valve), van dao (knife gate valve), van cầu hơi tuyến tính và các phụ kiện đi kèm như hộp công tắc hành trình, bộ định vị, van điện từ... .
Điểm nổi bật của Automa là áp dụng công nghệ tiên tiến, đặc biệt là công nghệ bộ truyền động tay biên (scotch yoke) cho mô-men xoắn lớn, giúp sản phẩm có kích thước nhỏ gọn, chi phí cạnh tranh nhưng vẫn đảm bảo hiệu suất tối đa . Các sản phẩm của Automa được chứng nhận đạt chuẩn quốc tế, phù hợp cho nhiều ứng dụng từ xử lý nước thải, năng lượng, đến dầu khí và hóa chất .
Bảng giá tham khảo
Lưu ý: Các bảng giá dưới đây là giá tham khảo thị trường, không phải giá bán thực tế. Vui lòng liên hệ để nhận báo giá chính xác cho nhu cầu cụ thể của bạn.
Bảng 1: Bảng giá tham khảo Van cầu hơi tuyến tính inox Automa Korea theo chất liệu thân van và áp suất
| STT | Chất liệu thân van | Áp suất làm việc | Kết nối | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| 1 | Inox 304 | PN16 | Mặt bích | 12.500.000 - 25.000.000 |
| 2 | Inox 304 | PN25 | Mặt bích | 15.000.000 - 30.000.000 |
| 3 | Inox 316 | PN16 | Mặt bích | 18.000.000 - 35.000.000 |
| 4 | Inox 316 | PN25 | Mặt bích | 21.500.000 - 42.000.000 |
| 5 | Inox 316 | PN40 | Mặt bích/ Ren | 28.000.000 - 55.000.000 |
Bảng 2: Bảng giá tham khảo Van cầu hơi tuyến tính inox Automa Korea theo kích thước và kiểu kết nối
| STT | Kích thước (DN) | Kiểu kết nối | Chất liệu | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| 1 | DN15 (1/2") | Ren (Threaded) | Inox 304 | 6.800.000 - 12.000.000 |
| 2 | DN25 (1") | Ren (Threaded) | Inox 316 | 10.500.000 - 18.000.000 |
| 3 | DN40 (1.5") | Mặt bích (Flanged) | Inox 304 | 16.500.000 - 29.000.000 |
| 4 | DN50 (2") | Mặt bích (Flanged) | Inox 316 | 21.000.000 - 38.000.000 |
| 5 | DN80 (3") | Mặt bích (Flanged) | Inox 304 | 29.000.000 - 50.000.000 |
| 6 | DN100 (4") | Mặt bích (Flanged) | Inox 316 | 40.000.000 - 75.000.000 |
Bảng 3: Bảng giá tham khảo Van cầu hơi tuyến tính inox Automa Korea theo loại bộ truyền động và tín hiệu điều khiển
| STT | Loại bộ truyền động | Tín hiệu điều khiển | Phụ kiện | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| 1 | Tuyến tính ON/OFF | Khí nén 2 dây | Không | 15.000.000 - 45.000.000 |
| 2 | Tuyến tính ON/OFF | Khí nén 2 dây | Hộp công tắc hành trình | 18.500.000 - 50.000.000 |
| 3 | Tuyến tính điều chỉnh (Modulating) | Tín hiệu 4-20mA | E/P Positioner | 28.000.000 - 70.000.000 |
| 4 | Tuyến tính điều chỉnh (Modulating) | Tín hiệu 4-20mA | E/P Positioner + Limit switch | 32.000.000 - 80.000.000 |
| 5 | Tuyến tính điều chỉnh (Modulating) | Tín hiệu 0-10V | E/P Positioner + Hộp công tắc | 30.000.000 - 78.000.000 |
Bảng so sánh kỹ thuật giữa Van cầu hơi tuyến tính inox Automa với các loại van điều khiển khí nén khác
| Tiêu chí so sánh | Van cầu hơi tuyến tính Inox (Automa) | Van bướm khí nén Inox (Automa) | Van bi khí nén Inox (Automa) |
|---|---|---|---|
| Chuyển động | Tuyến tính (Linear) | Góc (Quarter-turn) | Góc (Quarter-turn) |
| Khả năng điều chỉnh | Rất chính xác, lưu lượng tinh chỉnh | Trung bình, dùng cho đóng/mở hoặc điều chỉnh sơ bộ | Trung bình, thường dùng cho đóng/mở |
| Tổn thất áp suất | Cao | Thấp | Rất thấp |
| Đặc tính ứng dụng | Hơi nước, chất lỏng nhiệt độ cao, tần suất điều chỉnh liên tục | Nước, khí, hóa chất ăn mòn, đường kính lớn | Dầu khí, hóa chất, đóng/mở nhanh, độ kín cao |
| Vật liệu phổ biến | Inox 304/316 | Inox, Gang, PVC | Inox 304/316, Thép các-bon |
Bảng 4: Bảng giá tham khảo phụ kiện cho Van cầu hơi tuyến tính inox Automa Korea
| STT | Tên phụ kiện | Thương hiệu | Chức năng | Giá tham khảo (VNĐ) |
|---|---|---|---|---|
| 1 | Bộ định vị điện khí nén (E/P Positioner) Automa | Automa Korea | Nhận tín hiệu 4-20mA để định vị van | 8.500.000 - 18.000.000 |
| 2 | Hộp công tắc hành trình (Limit Switch Box) ALS10 | Automa Korea | Báo tín hiệu vị trí mở/đóng van | 2.000.000 - 4.500.000 |
| 3 | Van điện từ khí nén (Solenoid Valve) 5/2 or 3/2 | Automa / CKD / SMC | Điều khiển dòng khí cho bộ truyền động | 1.500.000 - 3.500.000 |
| 4 | Bộ điều chỉnh áp suất khí nén (Air Filter Regulator) 1/4" - 1/2" | Automa / CKD / SMC | Cung cấp khí nén sạch và ổn định áp suất | 1.800.000 - 4.200.000 |
| 5 | Bộ ly hợp tay quay dự phòng (Declutchable Gear-box) | Automa Korea | Vận hành bằng tay khi mất khí nén hoặc bảo trì | 7.000.000 - 15.000.000 |
Lưu ý khi lắp đặt Van cầu hơi tuyến tính inox
Để đảm bảo van hoạt động hiệu quả và kéo dài tuổi thọ, cần lưu ý các điểm sau trong quá trình lắp đặt:
- Chiều dòng chảy: Van cầu tuyến tính thường có yêu cầu về chiều dòng chảy (có thể được đánh dấu mũi tên trên thân van). Cần lắp đặt đúng chiều để van đóng/mở và điều chỉnh đúng nguyên lý, tránh gây hư hỏng.
- Đường ống sạch: Trước khi lắp van, đường ống phải được vệ sinh sạch sẽ để loại bỏ tạp chất, cặn bẩn, tránh làm xước bề mặt đĩa và gioăng, gây rò rỉ.
- Định vị và cố định: Van và bộ truyền động phải được định vị và cố định chắc chắn để tránh rung động, ảnh hưởng đến hiệu suất điều khiển.
- Kết nối khí nén: Đảm bảo các kết nối ống khí nén với bộ truyền động và bộ định vị (nếu có) thật chặt, đúng sơ đồ để tránh rò rỉ khí, gây sai lệch tín hiệu.
- Đấu nối điện và tín hiệu: Việc đấu nối điện cho các phụ kiện như bộ định vị, van điện từ, hộp công tắc hành trình cần được thực hiện bởi kỹ thuật viên có chuyên môn, đảm bảo đúng điện áp và tín hiệu.
Cách bảo trì, bảo dưỡng Van cầu hơi tuyến tính inox
Bảo trì định kỳ là yếu tố quan trọng để duy trì hiệu suất và độ tin cậy của van:
- Kiểm tra rò rỉ bên ngoài: Thường xuyên kiểm tra các mối nối ống khí nén, mặt bích và phớt làm kín thân van (gland packing) để phát hiện sớm và xử lý rò rỉ.
- Bôi trơn: Bôi trơn các bộ phận chuyển động của bộ truyền động và phần ren của thân van (nếu có) theo hướng dẫn của nhà sản xuất để giảm ma sát, tăng tuổi bền.
- Vệ sinh bộ lọc khí: Định kỳ vệ sinh hoặc thay thế phần tử lọc trong bộ Air Filter Regulator để đảm bảo nguồn khí nén sạch, tránh hỏng hóc cho bộ truyền động và bộ định vị.
- Kiểm tra và hiệu chuẩn: Đối với van sử dụng trong các vòng lặp điều khiển quan trọng, cần kiểm tra và hiệu chuẩn bộ định vị, hộp công tắc hành trình định kỳ (ví dụ: mỗi 6 tháng hoặc 1 năm) để đảm bảo độ chính xác.
- Kiểm tra tín hiệu: Đối với bộ truyền động điện khí nén, kiểm tra tín hiệu 4-20mA và tín hiệu phản hồi để đảm bảo hoạt động ổn định.
Giải đáp thắc mắc (FAQ)
Câu hỏi 1: Van cầu hơi tuyến tính inox Automa Korea khác gì với van bướm hay van bi khí nén?
Sự khác biệt cốt lõi nằm ở cơ chế chuyển động. Van cầu tuyến tính có chuyển động tịnh tiến (lên/xuống) của đĩa van, cho phép điều chỉnh lưu lượng một cách tinh tế và chính xác, rất phù hợp cho các ứng dụng điều tiết (throttling). Trong khi đó, van bướm và van bi có chuyển động góc (xoay 90 độ), thường được sử dụng cho các ứng dụng đóng/mở hoặc điều chỉnh lưu lượng ở mức độ thô hơn. Ngoài ra, van cầu thường có tổn thất áp suất lớn hơn hai loại van còn lại .
Câu hỏi 2: Nên chọn thân van inox 304 hay inox 316 cho hệ thống hơi nước?
Cả hai loại đều phù hợp với hệ thống hơi nước thông thường. Tuy nhiên, inox 316 (SS316) có thành phần hợp kim molypden giúp tăng cường khả năng chống ăn mòn đối với các loại hóa chất mạnh và môi trường có chứa clorua, axit. Vì vậy, inox 316 thường được khuyến nghị cho các ứng dụng hơi nước ở nhiệt độ cao, áp suất cao, hoặc môi trường có tính ăn mòn cao hơn, dù chi phí đầu tư ban đầu cao hơn inox 304 .
Câu hỏi 3: Chi phí bảo trì, thay thế các bộ phận của van này có cao không?
Chi phí bảo trì có thể cao hơn so với van bi hay van bướm do cấu tạo phức tạp hơn. Các bộ phận thường phải kiểm tra và có thể thay thế định kỳ bao gồm phớt làm kín thân van (gland packing), gioăng đệm và bộ phận làm kín của bộ truyền động. Tuy nhiên, với chất lượng của Automa Korea, tuổi thọ của các bộ phận này khá cao. Nếu sử dụng và bảo dưỡng đúng cách, chi phí vận hành tổng thể sẽ được tối ưu.
Câu hỏi 4: Tôi có thể sử dụng van cho môi chất nước hoặc hóa chất không?
Có thể, nhưng cần kiểm tra độ tương thích của vật liệu gioăng làm kín (seal/seat) với từng loại môi chất cụ thể. Với thân van inox, van có thể sử dụng cho nước nóng, hóa chất ăn mòn nhẹ hoặc các chất lỏng trung tính. Đối với hóa chất mạnh hoặc axit, bạn nên tham khảo bảng kháng hóa chất của vật liệu gioăng (thường là PTFE) và inox để có lựa chọn chính xác .
Câu hỏi 5: Nếu van ngừng hoạt động do sự cố khí nén, có cách nào vận hành bằng tay không?
Có, để phòng ngừa sự cố, bạn có thể trang bị tùy chọn bộ ly hợp tay quay dự phòng (declutchable gearbox). Thiết bị này cho phép bạn ngắt kết nối với bộ truyền động khí nén và sử dụng tay quay để mở hoặc đóng van bằng tay khi cần thiết, ví dụ như khi bảo trì hoặc mất nguồn khí nén .
Cam kết của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG)
Khi mua sắm các sản phẩm van cầu hơi tuyến tính inox Automa Korea tại TBCNSG, quý khách hàng nhận được những cam kết đảm bảo từ đơn vị chúng tôi:
- Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp các sản phẩm van Automa Korea xuất xứ rõ ràng, đi kèm giấy tờ CO, CQ đầy đủ.
- Chất lượng đảm bảo: Sản phẩm được kiểm tra nghiêm ngặt trước khi xuất xưởng, đáp ứng các tiêu chuẩn chất lượng quốc tế.
- Giá cả cạnh tranh: Là đơn vị nhập khẩu trực tiếp và phân phối, chúng tôi mang đến mức giá tốt nhất trên thị trường.
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn, hỗ trợ quý khách lựa chọn sản phẩm và phụ kiện phù hợp nhất với nhu cầu.
- Hậu mãi và bảo hành chu đáo: Chúng tôi cung cấp chế độ bảo hành chính hãng và hỗ trợ kỹ thuật sau bán hàng tận tâm.
Mọi nhu cầu tư vấn, báo giá về van cầu hơi tuyến tính inox Automa Korea và các giải pháp van công nghiệp khác, xin vui lòng liên hệ với chúng tôi:
Hotline / Zalo: 09 1800 6799
Email: [email protected]
Chúng tôi luôn sẵn sàng đồng hành cùng bạn trong mọi giải pháp điều khiển dòng chảy công nghiệp!
