Van cầu (Globe Valve): Giải pháp kiểm soát và điều tiết dòng chảy chuyên dụng

Tại sao hệ thống của bạn thường xuyên bị rò rỉ khi điều tiết dòng chảy?

Trong quá trình tư vấn kỹ thuật tại các nhà máy ở Bình Dương và TP.HCM, chúng tôi nhận thấy một sai lầm rất phổ biến: sử dụng van cổng (gate valve) để điều tiết lưu lượng. Kết quả là chỉ sau một thời gian ngắn, phần đĩa van bị xói mòn, dẫn đến tình trạng không thể đóng kín hoàn toàn. Để giải quyết triệt để vấn đề này, van cầu (globe valve) chính là giải pháp kỹ thuật tối ưu nhất. Đây là dòng thiết bị được thiết kế chuyên biệt không chỉ để đóng/ngắt mà còn để kiểm soát chính xác lưu lượng môi chất đi qua đường ống.

Về bản chất, van cầu là loại thiết bị có chuyển động tịnh tiến, được sử dụng để dừng, bắt đầu và điều tiết dòng chảy. Tên gọi của nó bắt nguồn từ hình dáng thân van dạng hình cầu đặc trưng. Khác với van bi hay van cổng, khoảng cách di chuyển của đĩa van cầu ngắn hơn nhiều, giúp việc đóng mở trở nên nhanh chóng và kiểm soát độ mở cực kỳ linh hoạt. Hiểu rõ về thiết bị này không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm đáng kể chi phí bảo trì định kỳ cho doanh nghiệp.

Bản chất và nguyên lý vận hành của Globe Valve

Trong các bản vẽ kỹ thuật P&ID, van cầu thường được ký hiệu bằng hai hình tam giác đối đỉnh với một vòng tròn nhỏ ở giữa hoặc ký hiệu chữ Z. Tên tiếng Anh phổ biến là Globe Valve, ngoài ra trong giới kỹ thuật Việt Nam còn gọi bằng các tên như van chữ ngã, van yên ngựa hay van hơi.

Nguyên lý hoạt động của thiết bị dựa trên sự thay đổi khoảng cách giữa đĩa van (plug) và ghế van (seat). Khi xoay vô lăng, trục van sẽ đẩy đĩa van di chuyển xuống dưới bịt kín lỗ thoát của ghế van để ngắt dòng chảy. Ngược lại, khi nâng đĩa van lên, một khoảng trống được tạo ra cho phép môi chất đi qua. Điểm đặc biệt là dòng chảy khi đi qua thân van sẽ bị đổi hướng, tạo ra một sự sụt giảm áp suất nhất định nhưng chính điều này lại giúp việc điều tiết lưu lượng trở nên mịn và chính xác hơn bất kỳ dòng van cơ năng nào khác.

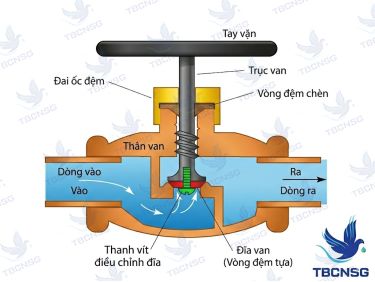

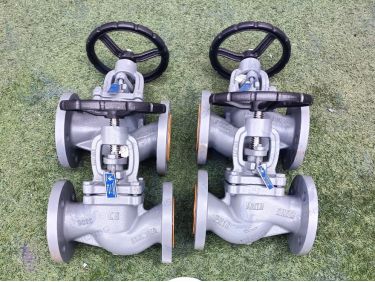

Cấu tạo chi tiết của một bộ van cầu tiêu chuẩn

Một bộ Globe valve hoàn chỉnh được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Thường được đúc từ gang, thép hoặc inox. Đây là bộ phận chịu áp lực chính và chứa các chi tiết bên trong.
• Nắp van (Bonnet): Phần phía trên thân van, nơi cố định trục van và bộ phận làm kín.
• Đĩa van (Disc/Plug): Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua. Có nhiều hình dạng như dạng nút, dạng kim hoặc dạng phẳng tùy mục đích điều tiết.
• Trục van (Stem): Truyền mô-men xoắn từ tay quay đến đĩa van.
• Ghế van (Seat): Vòng đệm nằm trong thân van, nơi đĩa van tiếp xúc để tạo độ kín.

Phân loại và định hướng lựa chọn nhanh theo nhu cầu

Tùy vào cấu trúc thân van và phương thức vận hành, chúng ta có các dòng phổ biến sau:

• Van cầu chữ ngã (T-Pattern): Loại phổ biến nhất, dùng cho các ứng dụng thông thường nhưng có độ sụt áp cao nhất.
• Van cầu chữ Y (Y-Pattern): Thiết kế thân van nghiêng giúp giảm thiểu lực cản dòng chảy, thường dùng trong các hệ thống yêu cầu dòng chảy mượt mà hơn.
• Van cầu góc (Angle Pattern): Kết hợp chức năng của một chiếc van và một co nối 90 độ, giúp tiết kiệm không gian lắp đặt.
• Van cầu điều khiển khí nén: Sử dụng bộ truyền động khí nén để đóng mở tự động, cực kỳ hiệu quả trong các dây chuyền sản xuất cần độ chính xác cao và phản ứng nhanh.

Cách chọn đúng: Nếu bạn dùng cho hệ thống hơi nóng (Steam), hãy ưu tiên loại van hơi chữ ngã bằng thép hoặc inox với gioăng làm kín bằng Graphite chịu nhiệt. Nếu dùng cho môi trường hóa chất tại các khu công nghiệp ở Đồng Nai, hãy chọn Pneumatic globe valve chất liệu inox 316 để đảm bảo tuổi thọ thiết bị.

Sự cố thường gặp và cách xử lý kỹ thuật

Trong quá trình vận hành tại TBCNSG, chúng tôi đúc kết được một số vấn đề kỹ thuật người vận hành cần lưu ý:

1. Kẹt trục van: Thường do thiếu mỡ bôi trơn hoặc môi chất bám cặn. Cách xử lý là vệ sinh trục và tra mỡ chịu nhiệt định kỳ.
2. Rò rỉ tại nắp van: Do gioăng tết chèn (packing) bị lão hóa. Cần siết thêm ốc cổ van hoặc thay thế dây tết chèn mới.
3. Tiếng ồn và rung lắc: Thường xảy ra khi van đang ở trạng thái mở một phần quá nhỏ dưới áp lực lớn. Cần kiểm tra lại kích thước van (sizing) xem có quá lớn so với lưu lượng thực tế hay không.

Nhiều kỹ sư thường lạm dụng việc dùng tay công (ống tuýp) để siết van thật chặt khi thấy có hiện tượng rò rỉ qua ghế van. Đây là sai lầm tai hại có thể làm cong trục van hoặc nứt đĩa van. Nếu van không kín khi siết bằng tay bình thường, nguyên nhân thường là do rác hoặc tạp chất bám vào ghế van, cần tháo ra kiểm tra thay vì dùng lực quá mạnh.



Câu hỏi thường gặp (FAQ)

1. Van cầu có thể lắp đứng hay lắp ngang?
Thông thường, thiết bị này nên được lắp trên đoạn ống nằm ngang với trục van hướng lên trên. Tuy nhiên, trong một số không gian hẹp, van vẫn có thể lắp đứng nhưng cần đảm bảo hướng dòng chảy đi từ dưới đĩa van lên để hỗ trợ việc đóng mở.

2. Tại sao van cầu lại gây sụt áp lớn hơn van cổng?
Do cấu tạo bên trong khiến dòng chảy phải đổi hướng hai lần (hình chữ S) khi đi qua van, tạo ra ma sát và lực cản lớn hơn so với dòng chảy thẳng của van cổng.

3. Khi nào nên dùng van cầu điều khiển khí nén thay vì van tay?
Nên dùng van cầu khí nén khi vị trí lắp đặt khó tiếp cận, yêu cầu đóng mở tần suất cao hoặc cần kết nối với hệ thống điều khiển trung tâm (PLC) để tự động hóa quy trình sản xuất.

Hy vọng những chia sẻ trên từ đội ngũ kỹ thuật của TBCNSG đã giúp bạn có cái nhìn toàn diện về dòng Globe valve. Việc lựa chọn đúng loại van không chỉ đảm bảo an toàn cho hệ thống mà còn là yếu tố then chốt để tối ưu hóa hiệu suất vận hành công nghiệp. Nếu có bất kỳ thắc mắc nào về thông số kỹ thuật ANSI, DIN hay các tiêu chuẩn mặt bích, đừng ngần ngại tìm hiểu thêm các bài viết chuyên sâu khác của chúng tôi.
