Van cầu điều khiển bằng khí nén là một thành phần quan trọng trong nhiều hệ thống công nghiệp hiện đại, đóng vai trò then chốt trong việc kiểm soát dòng chảy của chất lỏng và khí. Bài viết này sẽ cung cấp một cái nhìn toàn diện về van cầu điều khiển bằng khí nén, bao gồm cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng thực tế, giúp bạn đưa ra quyết định sáng suốt khi lựa chọn sản phẩm phù hợp cho nhu cầu của mình. Chúng ta sẽ khám phá tại sao van cầu khí nén lại được ưa chuộng trong các ngành công nghiệp khác nhau, từ hóa chất đến thực phẩm và đồ uống.

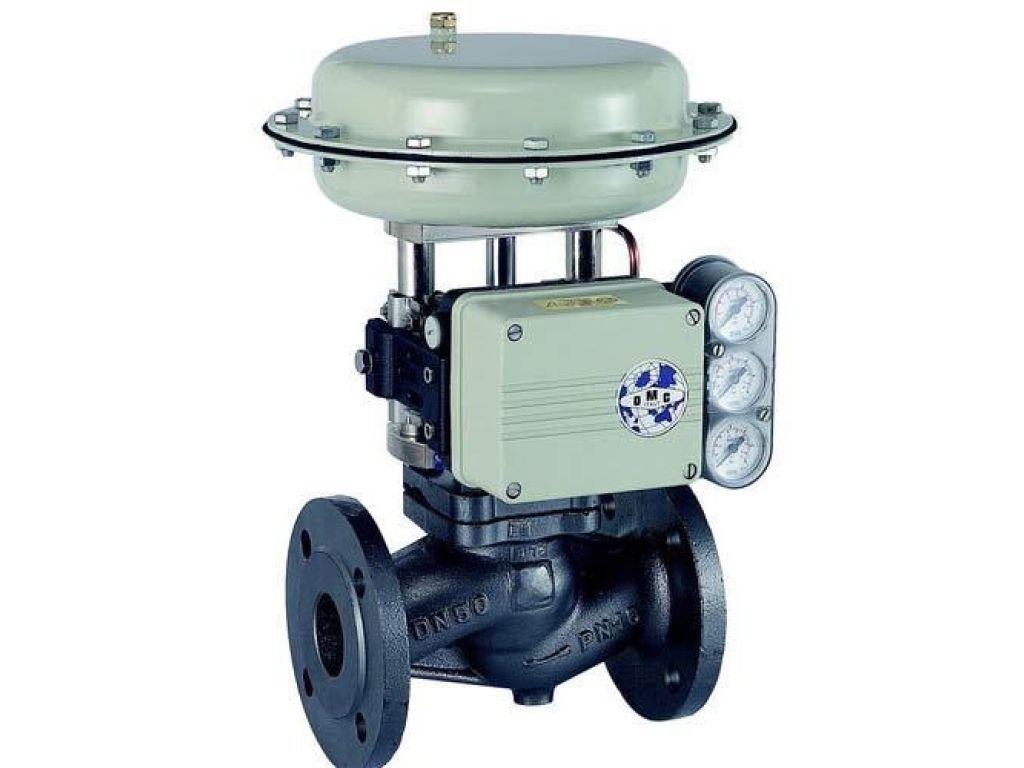

Tổng Quan về Van Cầu Điều Khiển Bằng Khí Nén
Van cầu điều khiển bằng khí nén, hay còn gọi là van globe khí nén, là một loại van được sử dụng để điều tiết hoặc đóng mở dòng chảy của chất lỏng hoặc khí bằng cách sử dụng áp suất khí nén. Khác với các loại van khác như van bi hoặc van cổng, van cầu được thiết kế để kiểm soát dòng chảy một cách chính xác, đặc biệt là trong các ứng dụng đòi hỏi sự điều chỉnh liên tục. Cơ chế hoạt động của van cầu khí nén dựa trên việc sử dụng một piston hoặc màng ngăn được điều khiển bởi khí nén để di chuyển đĩa van, từ đó thay đổi kích thước của khe hở và điều chỉnh lưu lượng dòng chảy. Van cầu có thiết kế đặc biệt với thân van hình cầu, cho phép dòng chảy đi qua theo hình chữ S, tạo ra sự thay đổi áp suất và kiểm soát dòng chảy hiệu quả. Nhờ vào khả năng điều khiển chính xác và độ bền cao, van cầu điều khiển bằng khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
Sự khác biệt chính giữa van cầu điều khiển bằng khí nén và các loại van khác nằm ở phương pháp điều khiển và khả năng điều tiết dòng chảy. Van bi thường được sử dụng để đóng mở dòng chảy nhanh chóng và hoàn toàn, trong khi van cổng thích hợp cho các ứng dụng không yêu cầu điều tiết dòng chảy. Ngược lại, van cầu khí nén được thiết kế để điều chỉnh dòng chảy một cách liên tục và chính xác, làm cho nó trở thành lựa chọn lý tưởng cho các hệ thống điều khiển tự động. Ngoài ra, van cầu có khả năng chịu áp lực cao và nhiệt độ khắc nghiệt, đảm bảo hoạt động ổn định và an toàn trong các môi trường công nghiệp khắc nghiệt. Việc lựa chọn loại van phù hợp phụ thuộc vào yêu cầu cụ thể của từng ứng dụng, bao gồm loại chất lỏng hoặc khí, áp suất, nhiệt độ và mức độ điều khiển dòng chảy cần thiết.
Cấu Tạo Chi Tiết của Van Cầu Khí Nén
Để hiểu rõ hơn về cách thức hoạt động của van cầu điều khiển bằng khí nén, chúng ta cần xem xét cấu tạo chi tiết của nó. Một van cầu khí nén điển hình bao gồm các thành phần chính sau:
- Thân van: Thường được làm từ vật liệu như thép không gỉ, gang hoặc đồng, thân van có hình dạng cầu và chứa các cổng vào và ra cho dòng chảy.
- Đĩa van: Đây là bộ phận trực tiếp kiểm soát dòng chảy. Đĩa van có thể có nhiều hình dạng khác nhau, nhưng phổ biến nhất là hình nón hoặc hình parabol, được thiết kế để tạo ra sự thay đổi áp suất và kiểm soát dòng chảy hiệu quả.
- Trục van: Trục van kết nối đĩa van với bộ truyền động khí nén. Nó truyền chuyển động từ bộ truyền động đến đĩa van, cho phép điều chỉnh vị trí của đĩa van và kiểm soát dòng chảy.
- Bộ truyền động khí nén: Đây là bộ phận cung cấp lực để di chuyển đĩa van. Bộ truyền động khí nén sử dụng áp suất khí nén để đẩy piston hoặc màng ngăn, tạo ra chuyển động tuyến tính hoặc quay để điều khiển trục van.
- Bộ định vị (Positioner): Trong một số ứng dụng, van cầu điều khiển bằng khí nén được trang bị thêm bộ định vị để đảm bảo vị trí của đĩa van được kiểm soát chính xác. Bộ định vị nhận tín hiệu điều khiển từ hệ thống tự động hóa và điều chỉnh áp suất khí nén cung cấp cho bộ truyền động, đảm bảo van hoạt động theo đúng yêu cầu.
- Các bộ phận khác: Ngoài các thành phần chính trên, van cầu khí nén còn có các bộ phận khác như gioăng, vòng đệm và ốc vít, đóng vai trò quan trọng trong việc đảm bảo độ kín và độ bền của van.
Vật liệu chế tạo các thành phần của van cầu điều khiển bằng khí nén được lựa chọn cẩn thận để phù hợp với ứng dụng cụ thể. Ví dụ, trong các ứng dụng liên quan đến hóa chất ăn mòn, thân van và đĩa van thường được làm từ thép không gỉ hoặc các vật liệu chịu hóa chất khác. Trong các ứng dụng nhiệt độ cao, vật liệu chịu nhiệt như thép hợp kim được sử dụng để đảm bảo van hoạt động ổn định. Việc lựa chọn vật liệu phù hợp là rất quan trọng để đảm bảo tuổi thọ và hiệu suất của van.
Nguyên Lý Hoạt Động của Van Cầu Điều Khiển Bằng Khí Nén
Nguyên lý hoạt động của van cầu điều khiển bằng khí nén dựa trên việc sử dụng áp suất khí nén để di chuyển đĩa van, từ đó điều chỉnh hoặc đóng mở dòng chảy. Khi khí nén được cung cấp vào bộ truyền động, nó sẽ tác động lên piston hoặc màng ngăn, tạo ra lực đẩy hoặc kéo trục van. Chuyển động của trục van sẽ làm thay đổi vị trí của đĩa van, từ đó điều chỉnh kích thước của khe hở và kiểm soát lưu lượng dòng chảy. Quá trình này có thể được điều khiển tự động thông qua hệ thống điều khiển, cho phép van cầu khí nén hoạt động như một phần của hệ thống tự động hóa phức tạp.
Có hai loại bộ truyền động khí nén phổ biến được sử dụng trong van cầu điều khiển bằng khí nén: bộ truyền động tác động đơn và bộ truyền động tác động kép. Bộ truyền động tác động đơn sử dụng một lò xo để trả van về vị trí ban đầu khi không có áp suất khí nén. Loại này thường được sử dụng trong các ứng dụng an toàn, nơi van cần phải tự động đóng hoặc mở khi mất điện hoặc áp suất khí nén. Bộ truyền động tác động kép sử dụng áp suất khí nén để di chuyển van theo cả hai hướng, cho phép điều khiển chính xác hơn và thường được sử dụng trong các ứng dụng đòi hỏi sự điều chỉnh liên tục.
Việc điều khiển van cầu điều khiển bằng khí nén có thể được thực hiện bằng nhiều phương pháp khác nhau, từ điều khiển bằng tay đến điều khiển tự động. Trong các hệ thống điều khiển tự động, van thường được kết nối với một bộ điều khiển logic khả trình (PLC) hoặc một hệ thống điều khiển phân tán (DCS). Hệ thống điều khiển sẽ gửi tín hiệu đến bộ định vị của van, yêu cầu van mở hoặc đóng đến một vị trí cụ thể. Bộ định vị sẽ điều chỉnh áp suất khí nén cung cấp cho bộ truyền động để đảm bảo van hoạt động theo đúng yêu cầu. Điều này cho phép kiểm soát chính xác và linh hoạt dòng chảy, đáp ứng nhu cầu của các quy trình công nghiệp khác nhau.
Ưu Điểm Vượt Trội của Van Cầu Khí Nén
Van cầu điều khiển bằng khí nén mang lại nhiều ưu điểm vượt trội so với các loại van khác, làm cho nó trở thành lựa chọn ưu tiên trong nhiều ứng dụng công nghiệp:
- Khả năng điều khiển chính xác: Van cầu được thiết kế để điều chỉnh dòng chảy một cách chính xác, đặc biệt là trong các ứng dụng đòi hỏi sự điều chỉnh liên tục. Bộ định vị giúp đảm bảo vị trí của đĩa van được kiểm soát chính xác, cho phép kiểm soát lưu lượng dòng chảy một cách hiệu quả.
- Độ bền cao: Van cầu được chế tạo từ các vật liệu chất lượng cao, có khả năng chịu áp lực cao và nhiệt độ khắc nghiệt. Điều này đảm bảo van hoạt động ổn định và bền bỉ trong các môi trường công nghiệp khắc nghiệt.
- Khả năng tự động hóa: Van cầu khí nén dễ dàng tích hợp vào các hệ thống điều khiển tự động, cho phép kiểm soát dòng chảy một cách tự động và hiệu quả. Điều này giúp giảm thiểu sự can thiệp của con người và tăng cường hiệu suất của quy trình.
- Tính linh hoạt: Van cầu có thể được sử dụng để điều khiển nhiều loại chất lỏng và khí khác nhau, từ nước và hơi nước đến hóa chất ăn mòn và khí độc. Điều này làm cho van cầu trở thành một giải pháp linh hoạt cho nhiều ứng dụng khác nhau.
- Dễ dàng bảo trì: Van cầu được thiết kế để dễ dàng bảo trì và sửa chữa. Các bộ phận có thể được thay thế một cách nhanh chóng và dễ dàng, giúp giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.
Ngoài ra, van cầu điều khiển bằng khí nén còn có ưu điểm về an toàn. Bộ truyền động khí nén không sử dụng điện, giảm nguy cơ cháy nổ trong các môi trường dễ cháy. Van cũng có thể được trang bị các tính năng an toàn như tự động đóng khi mất điện hoặc áp suất khí nén, đảm bảo an toàn cho hệ thống và người vận hành.
Ứng Dụng Thực Tế của Van Cầu Điều Khiển Bằng Khí Nén
Van cầu điều khiển bằng khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, nhờ vào khả năng điều khiển chính xác, độ bền cao và tính linh hoạt. Dưới đây là một số ứng dụng tiêu biểu:
- Ngành hóa chất: Trong ngành hóa chất, van cầu khí nén được sử dụng để kiểm soát dòng chảy của các hóa chất ăn mòn và độc hại. Van được làm từ các vật liệu chịu hóa chất như thép không gỉ hoặc PTFE để đảm bảo độ bền và an toàn.
- Ngành dầu khí: Trong ngành dầu khí, van cầu điều khiển bằng khí nén được sử dụng để kiểm soát dòng chảy của dầu thô, khí đốt và các sản phẩm dầu mỏ khác. Van được thiết kế để chịu áp lực cao và nhiệt độ khắc nghiệt, đảm bảo hoạt động ổn định trong các điều kiện khắc nghiệt.
- Ngành thực phẩm và đồ uống: Trong ngành thực phẩm và đồ uống, van cầu khí nén được sử dụng để kiểm soát dòng chảy của các nguyên liệu và sản phẩm thực phẩm. Van được làm từ các vật liệu an toàn cho thực phẩm như thép không gỉ để đảm bảo vệ sinh và an toàn.
- Ngành dược phẩm: Trong ngành dược phẩm, van cầu điều khiển bằng khí nén được sử dụng để kiểm soát dòng chảy của các dược phẩm và hóa chất dược phẩm. Van được thiết kế để đáp ứng các tiêu chuẩn nghiêm ngặt về vệ sinh và an toàn.
- Ngành năng lượng: Trong ngành năng lượng, van cầu khí nén được sử dụng để kiểm soát dòng chảy của hơi nước, nước và các chất lỏng khác trong các nhà máy điện và hệ thống sưởi ấm. Van được thiết kế để chịu áp lực cao và nhiệt độ khắc nghiệt, đảm bảo hoạt động ổn định và hiệu quả.
- Hệ thống xử lý nước: Van cầu điều khiển bằng khí nén được sử dụng trong các hệ thống xử lý nước để kiểm soát dòng chảy của nước, hóa chất xử lý nước và nước thải. Van giúp đảm bảo quá trình xử lý nước diễn ra hiệu quả và an toàn.
Trong mỗi ứng dụng, việc lựa chọn van cầu điều khiển bằng khí nén phù hợp là rất quan trọng để đảm bảo hiệu suất và an toàn. Các yếu tố cần xem xét bao gồm loại chất lỏng hoặc khí, áp suất, nhiệt độ, lưu lượng dòng chảy và yêu cầu về độ chính xác. Ngoài ra, cần chú ý đến các tiêu chuẩn và quy định liên quan đến an toàn và vệ sinh trong từng ngành công nghiệp.
Lựa Chọn Van Cầu Điều Khiển Bằng Khí Nén Phù Hợp
Việc lựa chọn van cầu điều khiển bằng khí nén phù hợp là một quá trình quan trọng, đòi hỏi sự xem xét kỹ lưỡng các yếu tố khác nhau. Để đảm bảo bạn chọn được sản phẩm phù hợp với nhu cầu của mình, hãy xem xét các yếu tố sau:
- Loại chất lỏng hoặc khí: Xác định loại chất lỏng hoặc khí mà van sẽ điều khiển. Điều này sẽ giúp bạn chọn được vật liệu phù hợp cho thân van và đĩa van, đảm bảo van có khả năng chịu được sự ăn mòn và các tác động khác của chất lỏng hoặc khí.
- Áp suất và nhiệt độ: Xác định áp suất và nhiệt độ tối đa mà van sẽ phải chịu đựng. Điều này sẽ giúp bạn chọn được van có khả năng chịu áp lực và nhiệt độ phù hợp, đảm bảo van hoạt động an toàn và ổn định.
- Lưu lượng dòng chảy: Xác định lưu lượng dòng chảy cần thiết cho ứng dụng của bạn. Điều này sẽ giúp bạn chọn được van có kích thước phù hợp, đảm bảo van có thể đáp ứng được yêu cầu về lưu lượng dòng chảy.
- Yêu cầu về độ chính xác: Xác định mức độ chính xác cần thiết cho việc điều khiển dòng chảy. Nếu bạn cần điều khiển dòng chảy một cách chính xác, hãy chọn van có bộ định vị.
- Loại bộ truyền động: Chọn loại bộ truyền động phù hợp với ứng dụng của bạn. Bộ truyền động tác động đơn thích hợp cho các ứng dụng an toàn, trong khi bộ truyền động tác động kép thích hợp cho các ứng dụng đòi hỏi sự điều chỉnh liên tục.
- Tiêu chuẩn và quy định: Đảm bảo van đáp ứng các tiêu chuẩn và quy định liên quan đến an toàn và vệ sinh trong ngành công nghiệp của bạn.
- Nhà cung cấp uy tín: Chọn một nhà cung cấp van cầu điều khiển bằng khí nén uy tín, có kinh nghiệm và cung cấp các sản phẩm chất lượng cao. Điều này sẽ giúp bạn đảm bảo bạn nhận được sản phẩm đáng tin cậy và được hỗ trợ kỹ thuật tốt.
Ngoài ra, bạn cũng nên tham khảo ý kiến của các chuyên gia và kỹ sư có kinh nghiệm trong lĩnh vực này. Họ có thể cung cấp cho bạn những lời khuyên hữu ích và giúp bạn đưa ra quyết định sáng suốt.
Bảo Trì và Vận Hành Van Cầu Điều Khiển Bằng Khí Nén
Để đảm bảo van cầu điều khiển bằng khí nén hoạt động ổn định và bền bỉ, việc bảo trì và vận hành đúng cách là rất quan trọng. Dưới đây là một số lưu ý quan trọng:
- Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ van để phát hiện sớm các dấu hiệu hư hỏng hoặc rò rỉ. Kiểm tra các bộ phận như thân van, đĩa van, trục van, bộ truyền động và bộ định vị.
- Vệ sinh van: Vệ sinh van định kỳ để loại bỏ bụi bẩn và cặn bẩn có thể ảnh hưởng đến hoạt động của van. Sử dụng các chất tẩy rửa phù hợp với vật liệu của van.
- Bôi trơn: Bôi trơn các bộ phận chuyển động của van để giảm ma sát và mài mòn. Sử dụng các loại dầu mỡ bôi trơn phù hợp với điều kiện hoạt động của van.
- Kiểm tra áp suất khí nén: Đảm bảo áp suất khí nén cung cấp cho bộ truyền động nằm trong phạm vi quy định. Áp suất khí nén quá cao hoặc quá thấp có thể ảnh hưởng đến hoạt động của van.
- Thay thế các bộ phận hư hỏng: Thay thế các bộ phận hư hỏng hoặc mòn kịp thời để tránh ảnh hưởng đến hoạt động của van. Sử dụng các bộ phận thay thế chính hãng để đảm bảo chất lượng và độ bền.
- Đào tạo nhân viên vận hành: Đào tạo nhân viên vận hành về cách vận hành và bảo trì van đúng cách. Điều này giúp đảm bảo van hoạt động an toàn và hiệu quả.
Tuân thủ các hướng dẫn bảo trì và vận hành của nhà sản xuất là rất quan trọng để đảm bảo tuổi thọ và hiệu suất của van cầu điều khiển bằng khí nén. Việc bảo trì và vận hành đúng cách không chỉ giúp kéo dài tuổi thọ của van mà còn giúp giảm thiểu nguy cơ hỏng hóc và ngừng hoạt động, tiết kiệm chi phí bảo trì và tăng cường hiệu suất của quy trình.
Kết Luận
Van cầu điều khiển bằng khí nén là một giải pháp hiệu quả và đáng tin cậy cho việc kiểm soát dòng chảy trong nhiều ứng dụng công nghiệp khác nhau. Với khả năng điều khiển chính xác, độ bền cao, tính linh hoạt và khả năng tự động hóa, van cầu khí nén mang lại nhiều lợi ích cho các doanh nghiệp, giúp tăng cường hiệu suất, giảm chi phí và đảm bảo an toàn. Việc lựa chọn van cầu điều khiển bằng khí nén phù hợp và bảo trì đúng cách là rất quan trọng để đảm bảo van hoạt động ổn định và bền bỉ. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích để đưa ra quyết định sáng suốt khi lựa chọn và sử dụng van cầu điều khiển bằng khí nén.
