Van Cổng Fivalco (Gate Valve): Thông Số Kỹ Thuật, Bảng Giá & Catalogue
Van cổng Fivalco là dòng van công nghiệp được các kỹ sư PCCC, nhà thầu M&E và cán bộ thu mua tại Việt Nam lựa chọn cho hệ thống chữa cháy, HVAC, Chiller và cấp thoát nước. Với lợi thế đạt chứng nhận quốc tế UL Listed và FM Approved, van cổng Fivalco đáp ứng được những yêu cầu khắt khe nhất của các dự án tòa nhà cao tầng, nhà máy công nghiệp và công trình có vốn đầu tư nước ngoài.
Bài viết dưới đây tổng hợp đầy đủ thông tin về nguồn gốc thương hiệu, phân loại sản phẩm, thông số kỹ thuật chi tiết, bảng quy đổi kích thước, hướng dẫn lựa chọn lắp đặt và chính sách báo giá van cổng Fivalco chính hãng đầy đủ chứng từ CO, CQ.
1. Van Cổng Fivalco Là Gì? Xuất Xứ & Thương Hiệu Fivalco
Van cổng Fivalco (Fivalco Gate Valve) là dòng van chặn dạng cổng, sử dụng cơ cấu đĩa van nâng lên hạ xuống theo phương thẳng đứng để đóng hoặc mở dòng chảy. Van được thiết kế theo nguyên lý chặn dòng hoàn toàn, phù hợp cho cả chức năng đóng ngắt và chức năng cách ly trên đường ống.
Fivalco là thương hiệu van công nghiệp có mặt trên thị trường quốc tế từ lâu, nổi tiếng với các dòng van phục vụ hệ thống phòng cháy chữa cháy và hệ thống cơ điện. Sản phẩm Fivalco được sản xuất tại Mỹ và Đài Loan tùy theo dòng sản phẩm và tiêu chuẩn kỹ thuật, với hệ thống phân phối ủy quyền tại nhiều quốc gia, trong đó có Việt Nam.
Các câu hỏi thường gặp về nguồn gốc sản phẩm:
- Van cổng Fivalco sản xuất ở đâu? Tùy dòng sản phẩm, van được sản xuất tại Mỹ hoặc Đài Loan theo tiêu chuẩn của hãng.
- Van cổng Fivalco đáp ứng tiêu chuẩn gì? Sản phẩm đạt UL Listed, FM Approved, chế tạo theo ANSI B16.1, BS EN 1092-2, vật liệu gang cầu ASTM A536.
- Van cổng Fivalco dùng cho hệ thống nào? Hệ thống PCCC, HVAC, Chiller, cấp thoát nước, xử lý nước và các trạm bơm công nghiệp.
Trên thân van Fivalco chính hãng thường có logo đúc nổi, mã model, kích thước DN, tiêu chuẩn áp lực và dấu chứng nhận UL/FM. Đây là căn cứ quan trọng để phân biệt hàng chính hãng với hàng trôi nổi trên thị trường.
2. Các Loại Van Cổng Fivalco Phổ Biến Trên Thị Trường
Việc phân loại đúng chủng loại giúp người mua chọn được sản phẩm phù hợp với vị trí lắp đặt, không gian thi công và yêu cầu giám sát của hệ thống.

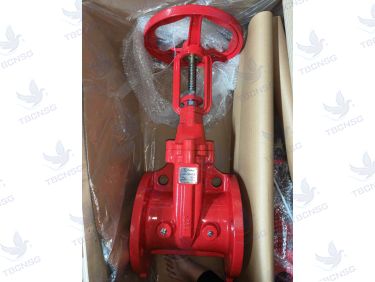

2.1. Van Cổng Ty Nổi Fivalco (Rising Stem Gate Valve)
Van cổng ty nổi Fivalco có trục van (ty van) chuyển động tịnh tiến lên xuống theo tay quay. Khi van mở hoàn toàn, phần ty van nhô lên khỏi nắp van, cho phép người vận hành quan sát trực tiếp trạng thái đóng hoặc mở của van mà không cần tháo dỡ.
Nhờ đặc điểm này, van cổng ty nổi Fivalco (còn gọi là van OS&Y Gate Valve) là lựa chọn bắt buộc trong nhiều hệ thống đường ống chữa cháy, nơi yêu cầu kiểm tra trạng thái van định kỳ theo quy định về phòng cháy chữa cháy.
- Kết nối: mặt bích (Flanged) theo ANSI B16.1 Class 125/150 hoặc BS EN 1092-2 PN16/PN25.
- Áp lực làm việc: 200 PSI, 250 PSI hoặc 300 PSI tùy model.
- Vật liệu: thân gang cầu, đĩa van bọc EPDM, trục thép không gỉ.
- Ứng dụng: cụm bơm chữa cháy, đường ống trục chính, tầng hầm kỹ thuật, phòng Chiller.
2.2. Van Cổng Ty Chìm Fivalco (Non-Rising Stem Gate Valve)
Van cổng ty chìm Fivalco có trục van quay tại chỗ, không dịch chuyển theo phương thẳng đứng. Đĩa van di chuyển nhờ ren trục bên trong thân van, do đó chiều cao tổng thể của van thấp hơn đáng kể so với van ty nổi.
Ưu điểm chính là tiết kiệm không gian lắp đặt, phù hợp cho các vị trí đường ống chôn ngầm, hố van dưới sàn, không gian hẹp trong phòng kỹ thuật hoặc các tuyến ống cấp thoát nước có khoảng hở hạn chế.
- Kết nối: mặt bích hoặc ren tùy kích thước.
- Vật liệu: gang cầu, đĩa van bọc cao su EPDM hoặc NBR.
- Ứng dụng: cấp thoát nước, xử lý nước, đường ống chôn ngầm, hệ thống Chiller.
2.3. Van Cổng Tín Hiệu Điện Fivalco (OS&Y Gate Valve with Tamper Switch)
Đây là dòng van cổng ty nổi Fivalco được tích hợp thêm công tắc giám sát trạng thái (Tamper Switch hay Supervisory Switch). Công tắc này có nhiệm vụ truyền tín hiệu về tủ trung tâm báo cháy, giúp hệ thống giám sát được van đang ở trạng thái mở hay đã bị đóng.
Trong hệ thống PCCC, việc vô tình đóng van trên tuyến ống chữa cháy là tình huống nguy hiểm. Van cổng tín hiệu điện Fivalco giải quyết triệt để vấn đề này bằng cách đưa tín hiệu cảnh báo về phòng điều khiển trung tâm.
- Cấu tạo: van cổng ty nổi kết hợp hộp công tắc giám sát gắn trên nắp van.
- Tín hiệu: tiếp điểm NO/NC kết nối về tủ báo cháy.
- Ứng dụng: đường ống chữa cháy, hệ thống sprinkler, cụm bơm PCCC.
3. Thông Số Kỹ Thuật Chi Tiết Van Cổng Fivalco
Bảng thông số dưới đây giúp kỹ sư M&E và nhà thầu dễ dàng đưa vào hồ sơ thiết kế, hồ sơ mời thầu và bản vẽ thi công.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Kích thước đường ống | DN50 đến DN600 (tương đương 2 inch đến 24 inch) |
| Vật liệu thân van và nắp van | Gang cầu Ductile Iron ASTM A536 |
| Đĩa van | Gang cầu bọc cao su EPDM, kín tuyệt đối, không gây kẹt rác |
| Trục van | Thép không gỉ (Stainless Steel) hoặc đồng thau (Brass) |
| Áp lực làm việc | PN10, PN16, PN25, Class 125, Class 150, 200 PSI, 300 PSI |
| Tiêu chuẩn kết nối | Flanged ANSI B16.1 Class 125/150, BS EN 1092-2 PN16/PN25 |
| Tiêu chuẩn chứng nhận | UL Listed, FM Approved, NSF/ANSI 61, NSF/ANSI 372, ISO 9001 |
| Nhiệt độ làm việc | -10 độ C đến 120 độ C |
| Lớp phủ bảo vệ | Sơn Epoxy tối thiểu 250 micromet, phủ cả mặt trong và mặt ngoài |
| Kiểu kết cấu | Ty nổi (Rising Stem), ty chìm (Non-Rising Stem), tín hiệu điện |
Bảng quy đổi kích thước và áp lực van cổng Fivalco
| DN | Inch | Số lỗ bulong mặt bích (ANSI 125/150) | Áp lực phổ biến |
|---|---|---|---|
| DN50 | 2 inch | 4 lỗ | 200 PSI / PN16 |
| DN65 | 2.5 inch | 4 lỗ | 200 PSI / PN16 |
| DN80 | 3 inch | 4 lỗ | 200 PSI / PN16 |
| DN100 | 4 inch | 8 lỗ | 200 PSI / 250 PSI / PN16 |
| DN125 | 5 inch | 8 lỗ | 200 PSI / PN16 |
| DN150 | 6 inch | 8 lỗ | 200 PSI / 250 PSI / PN16 |
| DN200 | 8 inch | 8 lỗ | 200 PSI / 250 PSI / PN16 |
| DN250 | 10 inch | 12 lỗ | 200 PSI / 250 PSI / PN16 |
| DN300 | 12 inch | 12 lỗ | 200 PSI / 250 PSI / PN16 |
| DN350 | 14 inch | 12 lỗ | 200 PSI / PN16 |
| DN400 | 16 inch | 16 lỗ | 200 PSI / PN16 |
| DN450 | 18 inch | 16 lỗ | 200 PSI / PN16 |
| DN500 | 20 inch | 20 lỗ | 200 PSI / PN16 |
| DN600 | 24 inch | 20 lỗ | 200 PSI / PN16 |
Bảng quy đổi đơn vị áp lực thường dùng
| Cấp áp lực | PSI (xấp xỉ) | Bar (xấp xỉ) |
|---|---|---|
| PN10 | 145 PSI | 10 bar |
| PN16 | 232 PSI | 16 bar |
| PN25 | 363 PSI | 25 bar |
| Class 125 | 200 PSI | 13.8 bar |
| Class 150 | 250 PSI | 17.2 bar |
| Class 300 | 300 PSI | 20.7 bar |
Để tra cứu chi tiết chiều dài mặt bích (Face-to-Face), đường kính ngoài mặt bích, chiều cao van và trọng lượng từng kích thước, Quý khách có thể tham khảo Catalogue van Fivalco bản kỹ thuật gốc của hãng.
4. Tại Sao Van Cổng Fivalco Được Ưu Chuộng Trong Hệ Thống PCCC & M&E?
Trên thị trường van công nghiệp Việt Nam có nhiều thương hiệu cùng phân khúc như Shinyi, ARV, Tyco, Viking hay AVK. Vậy vì sao van cổng Fivalco vẫn giữ được vị trí vững chắc trong các dự án PCCC và M&E?
- Chứng nhận quốc tế đầy đủ: Van cổng Fivalco đạt UL Listed và FM Approved, đây là điều kiện bắt buộc đối với nhiều dự án PCCC cao cấp, dự án có vốn đầu tư nước ngoài và công trình yêu cầu nghiệm thu nghiêm ngặt.
- Độ bền cao: Thân van gang cầu ASTM A536 có độ bền cơ học vượt trội so với gang xám thông thường, chịu được va đập và áp lực cao trong thời gian dài.
- Chống ăn mòn tốt: Lớp sơn Epoxy phủ tối thiểu 250 micromet cả mặt trong lẫn mặt ngoài giúp van chống ăn mòn hiệu quả trong môi trường ẩm ướt của tầng hầm và phòng kỹ thuật.
- Vận hành nhẹ nhàng: Đĩa van bọc cao su EPDM kín tuyệt đối, không gây kẹt rác, mô men quay thấp giúp thao tác đóng mở dễ dàng ngay cả với kích thước lớn.
- Đầy đủ chứng từ: Hàng nhập khẩu chính hãng có CO, CQ, Packing List, Bill of Lading và catalogue kỹ thuật phục vụ hồ sơ nghiệm thu.
Bảng so sánh van cổng Fivalco tiêu chuẩn UL/FM và van cổng thông thường
| Tiêu chí | Van cổng Fivalco UL/FM | Van cổng thông thường |
|---|---|---|
| Chứng nhận quốc tế | UL Listed, FM Approved | Thường không có hoặc không đầy đủ |
| Vật liệu thân van | Gang cầu ASTM A536 | Gang xám hoặc gang cầu không rõ nguồn gốc |
| Lớp phủ Epoxy | Tối thiểu 250 micromet, trong và ngoài | Mỏng, chỉ phủ bên ngoài |
| Độ kín đĩa van | Bọc EPDM toàn phần, kín tuyệt đối | Bọc một phần, dễ rò rỉ |
| Hồ sơ nghiệm thu PCCC | Đầy đủ CO, CQ, catalogue, chứng nhận | Thiếu chứng từ, khó nghiệm thu |
| Tuổi thọ vận hành | Cao, ổn định trong nhiều chu kỳ đóng mở | Trung bình, xuống cấp nhanh |
5. Hướng Dẫn Lựa Chọn & Lắp Đặt Van Cổng Fivalco Đúng Kỹ Thuật
5.1. Quy trình chọn van theo đường ống và môi chất
- Bước 1 - Xác định kích thước: Chọn DN van trùng với DN đường ống, không giảm kích thước qua van để tránh tổn thất áp suất.
- Bước 2 - Xác định áp lực làm việc: Căn cứ áp lực tối đa của hệ thống để chọn PN10, PN16, PN25 hoặc Class 125/150/300. Nên chọn cấp áp lực cao hơn áp lực làm việc thực tế tối thiểu một cấp.
- Bước 3 - Xác định môi chất: Nước sạch, nước chữa cháy hay nước giải nhiệt Chiller đều dùng được đĩa van EPDM. Với môi chất có dầu hoặc hóa chất, cần kiểm tra lại vật liệu đĩa van.
- Bước 4 - Xác định kiểu van: Dùng ty nổi cho hệ thống cần quan sát trạng thái, ty chìm cho vị trí không gian hẹp hoặc chôn ngầm, tín hiệu điện cho tuyến ống cần giám sát về tủ báo cháy.
5.2. Lưu ý khi thi công lắp đặt
- Kiểm tra hướng dòng chảy và lắp van đúng chiều, mũi tên chỉ dòng chảy trên thân van phải trùng với hướng nước đi.
- Siết bulong mặt bích theo nguyên tắc đối xứng chéo và chia thành nhiều lượt với lực siết đều nhau để tránh cong vênh mặt bích và rò rỉ.
- Không dùng van cổng để điều tiết lưu lượng. Van cổng chỉ nên ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, nếu mở hé lâu dài sẽ gây xói mòn đĩa van.
- Khi đấu nối công tắc giám sát, cần kiểm tra đúng tiếp điểm NO/NC theo sơ đồ tủ báo cháy và thử tín hiệu trước khi bàn giao.
- Với van ty nổi lắp ngoài trời, nên bố trí hộp bảo vệ tay quay và ty van để hạn chế bụi bẩn và tác động cơ học.
5.3. Các lỗi thường gặp và cách khắc phục
| Lỗi thường gặp | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Rò rỉ cổ van | Vòng đệm cổ van lão hóa hoặc siết không đều | Thay vòng đệm, siết lại đai ốc cổ van theo lực quy định |
| Ty van kẹt, khó quay | Ren trục khô, thiếu bảo dưỡng hoặc có dị vật | Vệ sinh ren, bôi trơn và thao tác đóng mở định kỳ |
| Rò rỉ mặt bích | Gioăng hỏng hoặc siết bulong không đúng thứ tự | Thay gioăng, siết lại bulong theo nguyên tắc đối xứng chéo |
| Van không kín hoàn toàn | Đĩa van bám cặn hoặc có dị vật kẹt | Mở van hoàn toàn để xả dị vật, kiểm tra và vệ sinh đĩa van |
6. Báo Giá Van Cổng Fivalco & Địa Chỉ Mua Hàng Chính Hãng
6.1. Yếu tố ảnh hưởng đến giá van cổng Fivalco
- Kích cỡ van: DN càng lớn, khối lượng vật liệu và chi phí gia công càng cao, giá van tăng theo cấp số.
- Tiêu chuẩn áp lực: Van PN16 có giá cao hơn PN10, van Class 150 hoặc 300 có giá cao hơn Class 125.
- Kiểu van: Van ty nổi thường có giá cao hơn van ty chìm cùng kích thước do kết cấu nắp van và trục van phức tạp hơn.
- Công tắc tín hiệu: Van có trang bị Tamper Switch có giá cao hơn van cơ thông thường.
- Số lượng và chính sách dự án: Đơn hàng số lượng lớn hoặc theo dự án thường được hưởng chiết khấu tốt hơn.
6.2. Cam kết chất lượng khi mua van cổng Fivalco chính hãng
- Hàng nhập khẩu mới 100%, đầy đủ chứng từ CO, CQ, Packing List, Bill of Lading.
- Cung cấp catalogue kỹ thuật gốc, bản vẽ và biên bản kiểm định phục vụ nghiệm thu PCCC khi có yêu cầu.
- Bảo hành chính hãng từ 12 đến 24 tháng tùy dòng sản phẩm.
- Sẵn kho số lượng lớn các kích thước từ DN50 đến DN400, giao hàng nhanh tại Hà Nội và Thành phố Hồ Chí Minh.
- Hỗ trợ kỹ thuật chọn van, tư vấn thay thế tương đương và hướng dẫn lắp đặt.
6.3. Địa chỉ cung cấp van cổng Fivalco chính hãng
Quý khách đang cần báo giá van cổng Fivalco cho dự án hoặc mua lẻ để thay thế, vui lòng liên hệ:
- Công ty: Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
Đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao cho hệ thống PCCC, HVAC và cấp thoát nước. Xem thêm các dòng sản phẩm liên quan: van công nghiệp Fivalco, van PCCC đạt chuẩn UL/FM, van bướm tín hiệu điện Fivalco, van 1 chiều lá lật Fivalco, y lọc Fivalco mặt bích, van báo cháy Alarm Valve Fivalco.
7. Câu Hỏi Thường Gặp Về Van Cổng Fivalco (FAQ)
Van cổng Fivalco có chứng chỉ UL/FM không?
Có. Các dòng van cổng Fivalco phục vụ hệ thống PCCC đạt chứng nhận UL Listed và FM Approved. Đây là hai chứng nhận quan trọng nhất đối với thiết bị chữa cháy tại thị trường Bắc Mỹ và được nhiều dự án tại Việt Nam yêu cầu trong hồ sơ nghiệm thu. Khi nhận hàng, Quý khách nên kiểm tra dấu chứng nhận đúc hoặc in trên thân van và đối chiếu với chứng từ CO, CQ đi kèm.
Nên chọn van cổng ty nổi hay ty chìm Fivalco cho hệ thống PCCC?
Với hệ thống PCCC, nên ưu tiên van cổng ty nổi Fivalco vì người vận hành có thể quan sát trực tiếp trạng thái đóng mở của van. Nếu tuyến ống cần giám sát tự động về tủ báo cháy, nên chọn van cổng tín hiệu điện có tích hợp Tamper Switch. Van ty chìm phù hợp hơn cho các vị trí không gian hẹp, hố van chôn ngầm hoặc hệ thống cấp thoát nước.
Địa chỉ tải Catalogue Van Cổng Fivalco chuẩn ở đâu?
Quý khách có thể yêu cầu nhận catalogue van cổng Fivalco bản PDF trực tiếp từ nhà phân phối chính hãng để đảm bảo tài liệu đúng phiên bản và đầy đủ thông số kỹ thuật. Tài liệu bao gồm bảng kích thước, bản vẽ cấu tạo, vật liệu chi tiết và các tiêu chuẩn chứng nhận của sản phẩm.
Thời gian bảo hành van cổng Fivalco là bao lâu?
Thời gian bảo hành van cổng Fivalco thông thường từ 12 đến 24 tháng tùy dòng sản phẩm và điều kiện vận hành. Nhà phân phối chính hãng sẽ cung cấp phiếu bảo hành kèm theo khi giao hàng, đồng thời hỗ trợ kiểm tra và xử lý sự cố trong suốt thời gian bảo hành.
Van cổng Fivalco của nước nào?
Fivalco là thương hiệu van công nghiệp quốc tế, sản phẩm được sản xuất tại Mỹ và Đài Loan tùy theo dòng và tiêu chuẩn kỹ thuật. Trên thân van chính hãng có logo đúc nổi và mã model giúp nhận diện nguồn gốc sản phẩm.
Giá van cổng Fivalco DN100 khoảng bao nhiêu?
Giá van cổng Fivalco DN100 phụ thuộc vào cấp áp lực, kiểu ty nổi hay ty chìm và có trang bị công tắc tín hiệu hay không. Để nhận báo giá chính xác theo đúng cấu hình cần dùng, Quý khách vui lòng liên hệ hotline 09 1800 6799 để được hỗ trợ nhanh nhất.
Cách phân biệt van Fivalco chính hãng?
Van Fivalco chính hãng có logo đúc nổi trên thân van, mã model rõ ràng, dấu chứng nhận UL/FM và đi kèm bộ chứng từ CO, CQ, Packing List. Bề mặt sơn Epoxy đều, mịn, không bong tróc, ren trục và tay quay vận hành êm. Nên mua tại nhà phân phối ủy quyền để đảm bảo quyền lợi bảo hành.
