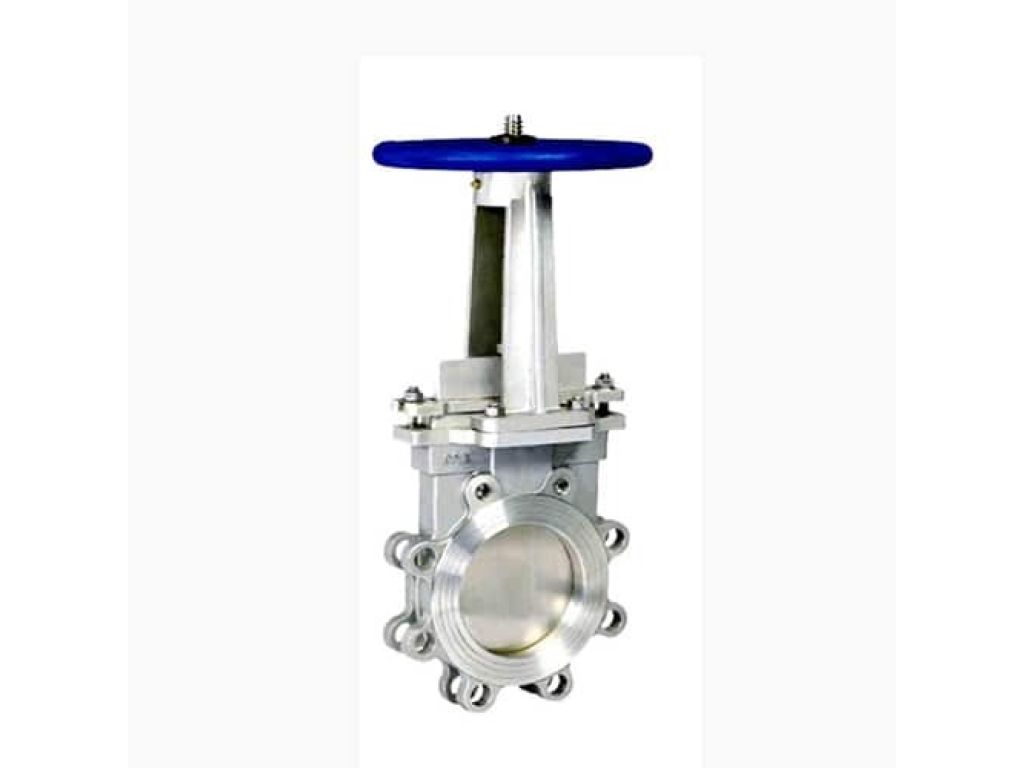

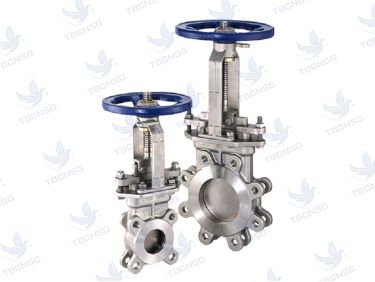

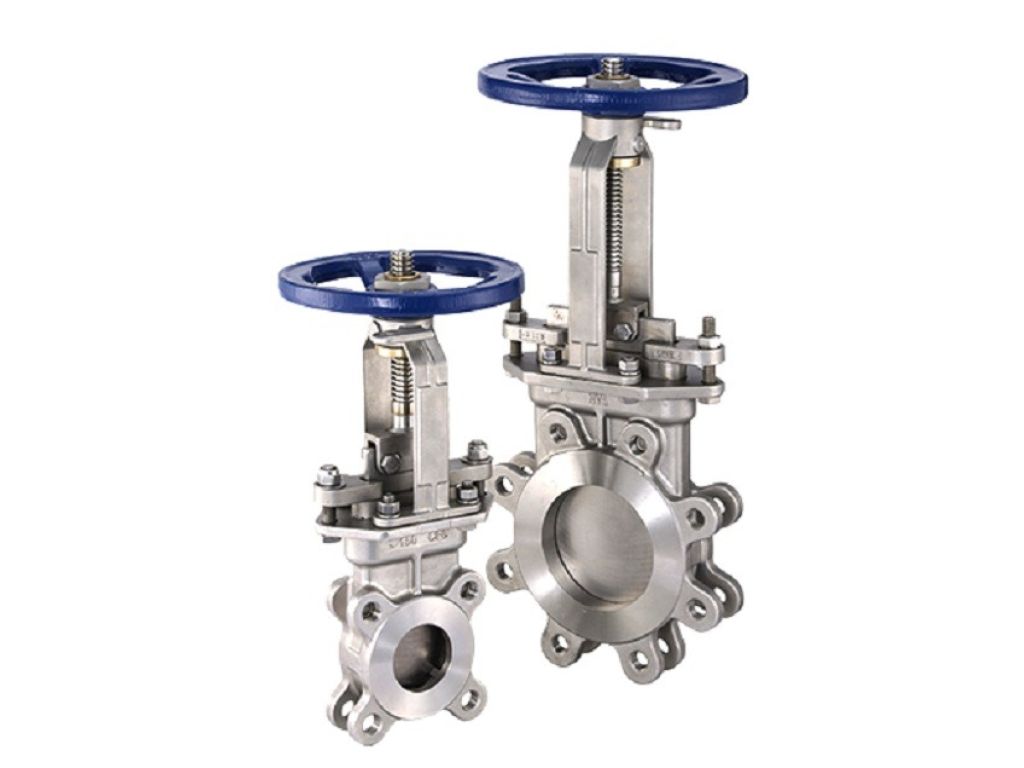

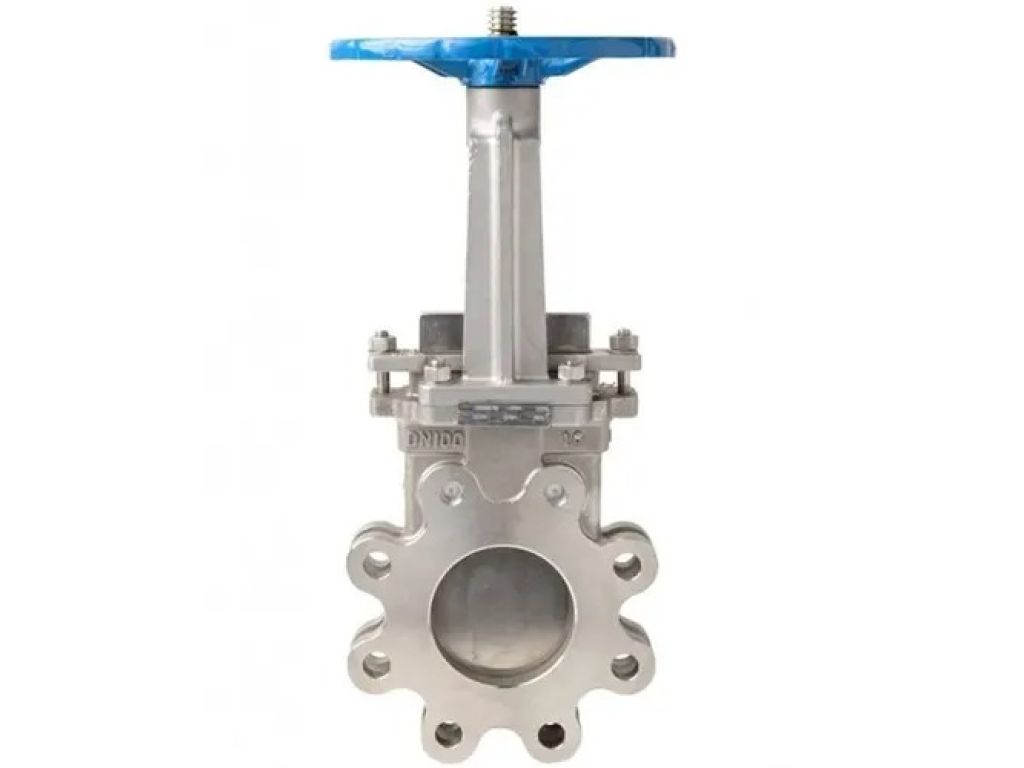

Van Cổng Dao Inox

Giới thiệu & Nguyên lý hoạt động

Van cổng dao inox (Knife Gate Valve) là một loại van tuyến tính đặc biệt, được thiết kế để kiểm soát dòng chảy của các lưu chất có tính chất đặc biệt như bùn, huyền phù, chất lỏng chứa hạt rắn, sợi hoặc các vật liệu dễ đóng bánh. Khác với van cổng truyền thống, van cổng dao có một đĩa van dạng lưỡi dao mỏng và sắc, có khả năng cắt xuyên qua các vật liệu đặc sệt khi đóng lại, đảm bảo khả năng đóng kín tuyệt đối và ngăn chặn sự tích tụ vật liệu trên bề mặt đĩa van.

Nguyên lý hoạt động của van cổng dao inox dựa trên sự di chuyển thẳng đứng của đĩa van. Khi tay quay (hoặc bộ truyền động) được vận hành, ty van sẽ nâng hoặc hạ đĩa van xuống. Khi đĩa van di chuyển xuống, cạnh sắc của nó sẽ cắt xuyên qua lưu chất và đi vào một khe hở được thiết kế đặc biệt trong thân van, sau đó tiếp xúc với gioăng làm kín (seat). Quá trình này giúp loại bỏ vật liệu còn sót lại trên bề mặt đĩa, ngăn ngừa tình trạng kẹt van. Khi đĩa van di chuyển lên hoàn toàn, nó sẽ mở hoàn toàn đường ống, cho phép lưu chất chảy qua với lưu lượng tối đa và ít tổn thất áp suất nhất.

Thiết kế đặc trưng này làm cho van cổng dao trở thành giải pháp lý tưởng cho các ứng dụng mà các loại van thông thường gặp khó khăn trong việc đóng kín hoặc dễ bị tắc nghẽn.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm

• Khả năng cắt xuyên vật liệu: Thiết kế lưỡi dao sắc bén cho phép van cắt xuyên qua các vật liệu đặc sệt, bùn, sợi, ngăn ngừa tắc nghẽn hiệu quả.
• Đóng kín tuyệt đối: Khi đĩa van hạ xuống, nó sẽ đi vào khe hở và ép chặt vào gioăng làm kín, đảm bảo không có rò rỉ ngay cả với lưu chất có hạt rắn.
• Ít tích tụ vật liệu: Bề mặt đĩa van được thiết kế phẳng và nhẵn, không có các bộ phận giữ vật liệu, giảm thiểu nguy cơ bám dính và tắc nghẽn.
• Vật liệu chống ăn mòn: Sử dụng inox (SS304, SS316) giúp van có khả năng chống ăn mòn tốt, phù hợp với nhiều loại hóa chất và môi trường ẩm ướt.
• Lưu lượng lớn, tổn thất áp suất thấp: Khi mở hoàn toàn, van cổng dao cho phép dòng chảy thẳng, giảm thiểu tối đa sự cản trở và tổn thất áp suất.
• Cấu tạo đơn giản, dễ bảo trì: Ít bộ phận chuyển động, giúp việc bảo trì và sửa chữa trở nên đơn giản hơn.
• Linh hoạt trong kết nối: Có nhiều tùy chọn kết nối như mặt bích, wafer, lug type, phù hợp với nhiều hệ thống đường ống khác nhau.

Nhược điểm

• Áp suất làm việc hạn chế: Thường được thiết kế cho các hệ thống có áp suất làm việc thấp đến trung bình (PN6-PN16). Không phù hợp cho các ứng dụng áp suất cao.
• Không phù hợp cho điều tiết lưu lượng chính xác: Mặc dù có thể điều tiết ở một mức độ nhất định, nhưng van cổng dao không được thiết kế cho việc điều chỉnh lưu lượng một cách tinh vi và chính xác như van bi hoặc van bướm điều khiển.
• Độ bền gioăng làm kín: Gioăng làm kín có thể bị mài mòn hoặc hư hỏng nhanh hơn nếu thường xuyên tiếp xúc với các hạt rắn có độ mài mòn cao hoặc hoạt động đóng mở liên tục ở áp suất cao.
• Yêu cầu không gian lắp đặt: Một số loại van cổng dao có thiết kế tay quay hoặc hộp số có thể chiếm nhiều không gian theo chiều dọc.

So với van cổng thông thường, van cổng dao vượt trội ở khả năng xử lý lưu chất đặc và chống tắc nghẽn. Tuy nhiên, van cổng thông thường có thể chịu được áp suất cao hơn và có chi phí ban đầu thấp hơn cho các ứng dụng nước sạch hoặc khí.

So với van bướm, van cổng dao có khả năng cắt xuyên vật liệu tốt hơn, trong khi van bướm thường nhẹ hơn và có giá thành cạnh tranh hơn cho các ứng dụng ít tạp chất.

Hướng dẫn lắp đặt & vận hành

Hướng dẫn lắp đặt

1. Kiểm tra trước khi lắp đặt: Đảm bảo van đã được làm sạch bên trong, không có dị vật. Kiểm tra vật liệu chế tạo, kích thước, áp suất làm việc có phù hợp với yêu cầu hệ thống hay không.
2. Định vị van: Van cổng dao thường được lắp đặt ở vị trí nằm ngang, nhưng cũng có thể lắp thẳng đứng tùy thuộc vào hướng dòng chảy của lưu chất. Tuy nhiên, cần đảm bảo đĩa van có thể di chuyển tự do.
3. Kết nối với đường ống:
   • Đối với van mặt bích: Đặt van vào giữa hai mặt bích của đường ống. Sử dụng bu lông và đai ốc có kích thước và vật liệu phù hợp theo tiêu chuẩn kết nối. Siết đều các bu lông theo đường chéo để đảm bảo độ kín.
   • Đối với van Wafer: Đặt van vào giữa hai mặt bích của đường ống. Sử dụng bu lông dài xuyên qua cả hai mặt bích và thân van để cố định. Đảm bảo các mặt bích được căn chỉnh thẳng hàng.
4. Kiểm tra độ kín: Sau khi lắp đặt, thực hiện kiểm tra áp suất thử nghiệm theo tiêu chuẩn để đảm bảo không có rò rỉ tại các điểm kết nối.
5. Lưu ý: Đảm bảo hướng dòng chảy ghi trên van (nếu có) phù hợp với hướng dòng chảy thực tế của hệ thống.

Hướng dẫn vận hành

1. Vận hành thủ công (Tay quay): Xoay tay quay theo chiều kim đồng hồ để đóng van, ngược chiều kim đồng hồ để mở van. Với van có hộp số, lực vận hành sẽ nhẹ hơn.
2. Vận hành tự động (Bộ truyền động điện/khí nén): Kết nối nguồn điện hoặc nguồn khí nén theo hướng dẫn của nhà sản xuất bộ truyền động. Sử dụng tín hiệu điều khiển để đóng/mở van.
3. Thao tác đóng/mở: Nên đóng/mở van một cách từ từ, đặc biệt là khi van đang xử lý lưu chất đặc hoặc có hạt rắn. Điều này giúp đĩa van cắt xuyên vật liệu dễ dàng hơn và giảm thiểu lực tác động lên gioăng làm kín.
4. Vận hành định kỳ: Khuyến khích vận hành van đóng/mở vài lần mỗi tháng, ngay cả khi không có nhu cầu sử dụng, để tránh tình trạng kẹt do vật liệu bám dính lâu ngày.
5. Lưu ý: Tránh dừng van ở vị trí đóng một phần trong thời gian dài nếu lưu chất có tính ăn mòn hoặc dễ bám dính, điều này có thể làm hỏng gioăng làm kín.

Bảo trì & xử lý sự cố

Bảo trì định kỳ

• Vệ sinh bên ngoài: Lau chùi sạch sẽ bụi bẩn, hóa chất bám trên thân van và tay quay.
• Kiểm tra gioăng làm kín: Định kỳ kiểm tra tình trạng của gioăng làm kín. Nếu có dấu hiệu nứt, phồng, hoặc mài mòn, cần thay thế ngay lập tức.
• Kiểm tra ty van: Bôi trơn ty van nếu cần thiết để đảm bảo chuyển động trơn tru. Kiểm tra xem ty van có bị cong vênh hoặc ăn mòn không.
• Kiểm tra độ kín: Thực hiện kiểm tra rò rỉ định kỳ bằng cách quan sát tại vị trí đĩa van tiếp xúc với gioăng khi van đóng.
• Kiểm tra bộ truyền động (nếu có): Bảo dưỡng theo khuyến cáo của nhà sản xuất bộ truyền động điện hoặc khí nén.

Xử lý sự cố thường gặp

• Van bị rò rỉ khi đóng:
  • Nguyên nhân: Gioăng làm kín bị hỏng, mòn, hoặc có vật liệu kẹt lại. Bề mặt đĩa van bị ăn mòn hoặc biến dạng.
  • Khắc phục: Thay thế gioăng làm kín. Kiểm tra và làm sạch bề mặt đĩa van. Nếu đĩa van bị hư hỏng nặng, cần thay thế đĩa van hoặc toàn bộ van.
• Van khó đóng/mở hoặc bị kẹt:
  • Nguyên nhân: Vật liệu đặc sệt bị khô và đóng cứng trong khe van. Bụi bẩn hoặc cặn rắn tích tụ. Ty van bị cong vênh hoặc kẹt.
  • Khắc phục: Vận hành van đóng/mở nhiều lần để phá vỡ vật liệu kẹt. Làm sạch đường ống và van. Kiểm tra ty van và các bộ phận chuyển động khác.
• Ty van bị ăn mòn hoặc gãy:
  • Nguyên nhân: Tiếp xúc với môi trường ăn mòn mạnh, hoặc lực tác động quá lớn.
  • Khắc phục: Thay thế ty van bằng vật liệu phù hợp hơn. Kiểm tra và khắc phục nguyên nhân gây ăn mòn hoặc lực tác động quá lớn.

Ứng dụng thực tế

Van cổng dao inox là lựa chọn tối ưu cho nhiều ngành công nghiệp đòi hỏi khả năng xử lý các loại lưu chất đặc biệt:

• Xử lý nước thải và bùn thải: Kiểm soát dòng chảy của bùn hoạt tính, bùn lắng, nước thải công nghiệp chứa cặn rắn.
• Khai thác mỏ và chế biến khoáng sản: Vận chuyển và điều tiết các loại quặng, bùn khoáng sản, huyền phù.
• Công nghiệp giấy và bột giấy: Kiểm soát dòng chảy của bột giấy, hóa chất trong quá trình sản xuất.
• Nhà máy hóa chất: Vận hành với các hóa chất dạng sệt, huyền phù, hoặc dung dịch chứa hạt rắn.
• Công nghiệp thực phẩm và đồ uống: Sử dụng cho các sản phẩm như socola lỏng, mứt, bột nhão, hoặc các nguyên liệu dạng sệt (với vật liệu đạt chuẩn vệ sinh).
• Hệ thống PCCC (Phòng cháy chữa cháy): Trong một số ứng dụng đặc thù liên quan đến việc kiểm soát dòng chảy của dung dịch tạo bọt hoặc các chất phụ gia.
• Hệ thống thủy lợi và tưới tiêu: Khi cần kiểm soát dòng chảy của nước có lẫn rác, bùn, hoặc thực vật thủy sinh.
• Công nghiệp dầu khí: Trong các ứng dụng xử lý bùn khoan, hóa chất tuần hoàn.
