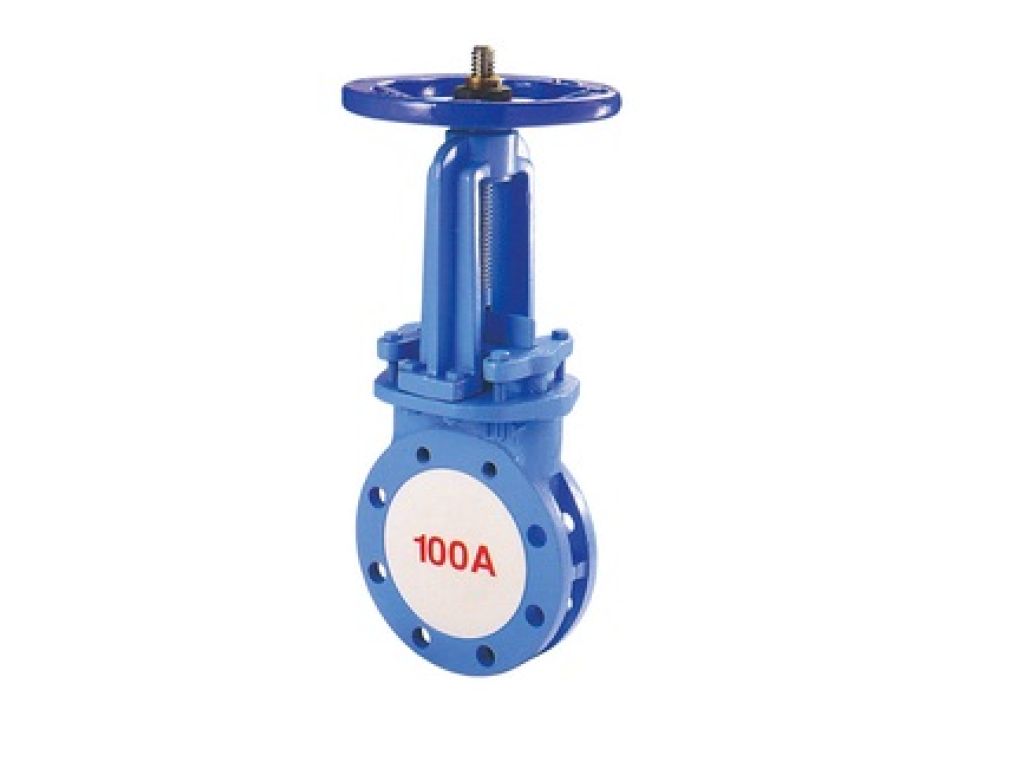

Van dao GOB mặt bích, tay quay

Trong lĩnh vực công nghiệp hiện đại, việc kiểm soát dòng chảy của chất lỏng và khí đóng vai trò vô cùng quan trọng. Một trong những thiết bị được sử dụng rộng rãi để thực hiện chức năng này là van cổng GOB mặt bích tay quay. Bài viết này sẽ cung cấp thông tin chi tiết về loại van này, từ cấu tạo, nguyên lý hoạt động, ưu điểm, đến các ứng dụng thực tế, giúp bạn đưa ra quyết định lựa chọn phù hợp nhất cho nhu cầu của mình.

Giới Thiệu Tổng Quan về Van Cổng GOB Mặt Bích Tay Quay

Van cổng GOB mặt bích tay quay, còn được gọi là van cửa GOB mặt bích, là một loại van được thiết kế để đóng mở dòng chảy bằng cách nâng lên hoặc hạ xuống một cổng van (gate) vuông góc với hướng dòng chảy. Chữ "GOB" thường đề cập đến kiểu kết nối của thân van, thường là kiểu kết nối ren hoặc hàn. Tuy nhiên, trong trường hợp này, chúng ta đang nói về van cổng GOB mặt bích, nghĩa là van được kết nối với đường ống thông qua các mặt bích được bắt bulong. "Tay quay" chỉ cơ chế vận hành của van, sử dụng một tay quay để điều khiển cổng van lên xuống.

Sự khác biệt chính giữa van cổng GOB mặt bích tay quay và các loại van khác (như van bi, van bướm) nằm ở nguyên lý hoạt động và ứng dụng. Van cổng thường được sử dụng cho các ứng dụng yêu cầu đóng mở hoàn toàn dòng chảy, thay vì điều tiết lưu lượng. Khi van mở hoàn toàn, dòng chảy đi qua một đường thẳng, giảm thiểu sự cản trở và tổn thất áp suất. Điều này làm cho van cổng trở thành lựa chọn lý tưởng cho các hệ thống đường ống dài và các ứng dụng cần duy trì áp suất ổn định.

Van một chiều mặt bích, một loại van khác, lại có chức năng hoàn toàn khác biệt. Trong khi van cổng GOB mặt bích tay quay dùng để đóng mở dòng chảy, van một chiều mặt bích chỉ cho phép dòng chảy đi theo một hướng duy nhất, ngăn chặn dòng chảy ngược. Việc lựa chọn giữa van cổng GOB mặt bích tay quay và van một chiều mặt bích phụ thuộc vào yêu cầu cụ thể của hệ thống.

Van thép một chiều là một biến thể của van một chiều mặt bích, được chế tạo từ vật liệu thép, phù hợp cho các ứng dụng có nhiệt độ và áp suất cao. Tương tự, van cổng GOB mặt bích tay quay cũng có thể được chế tạo từ nhiều loại vật liệu khác nhau, bao gồm thép, gang, inox, tùy thuộc vào môi trường làm việc và chất lỏng/khí được vận chuyển.

Cấu Tạo Chi Tiết của Van Cổng GOB Mặt Bích Tay Quay

Để hiểu rõ hơn về cách thức hoạt động của van cổng GOB mặt bích tay quay, chúng ta cần xem xét cấu tạo chi tiết của nó. Một van cổng điển hình bao gồm các thành phần chính sau:

• Thân van (Body): Là bộ phận chính của van, chịu trách nhiệm chứa tất cả các thành phần khác. Thân van thường được làm từ gang, thép, hoặc inox, tùy thuộc vào ứng dụng.
• Cổng van (Gate): Là bộ phận đóng mở dòng chảy. Cổng van thường có dạng một tấm kim loại phẳng, được nâng lên hoặc hạ xuống để mở hoặc đóng đường ống.
• Đế van (Seat): Là bề mặt tiếp xúc giữa cổng van và thân van, đảm bảo độ kín khít khi van đóng.
• Trục van (Stem): Là bộ phận kết nối tay quay với cổng van, truyền chuyển động quay từ tay quay sang cổng van.
• Tay quay (Handwheel): Là bộ phận dùng để điều khiển van. Khi xoay tay quay, trục van sẽ quay, làm cổng van di chuyển lên xuống.
• Nắp van (Bonnet): Là bộ phận bao phủ và bảo vệ các thành phần bên trong van, đồng thời cung cấp một bề mặt kín để ngăn chặn rò rỉ.
• Mặt bích (Flange): Là bộ phận dùng để kết nối van với đường ống. Mặt bích có các lỗ bulong để siết chặt van vào đường ống.
• Gioăng làm kín (Gasket): Được đặt giữa mặt bích của van và mặt bích của đường ống để đảm bảo độ kín khít.

Việc hiểu rõ cấu tạo của van cổng GOB mặt bích tay quay giúp chúng ta dễ dàng hơn trong việc lựa chọn van phù hợp, lắp đặt và bảo trì van một cách hiệu quả. Ví dụ, việc lựa chọn vật liệu của thân van và cổng van phải phù hợp với môi trường làm việc và chất lỏng/khí được vận chuyển để đảm bảo độ bền và tuổi thọ của van.

Nguyên Lý Hoạt Động của Van Cổng GOB Mặt Bích Tay Quay

Nguyên lý hoạt động của van cổng GOB mặt bích tay quay khá đơn giản nhưng hiệu quả. Khi tay quay được xoay, trục van sẽ quay theo. Trục van thường được kết nối với cổng van thông qua một cơ cấu ren. Khi trục van quay, cổng van sẽ di chuyển lên xuống theo chiều dọc của đường ống. Khi cổng van được nâng lên hoàn toàn, đường ống sẽ được mở hoàn toàn, cho phép dòng chảy đi qua một cách tự do. Khi cổng van được hạ xuống hoàn toàn, nó sẽ chặn hoàn toàn đường ống, ngăn chặn dòng chảy.

Điều quan trọng cần lưu ý là van cổng GOB mặt bích tay quay được thiết kế để hoạt động ở trạng thái hoàn toàn mở hoặc hoàn toàn đóng. Việc sử dụng van cổng để điều tiết lưu lượng không được khuyến khích, vì nó có thể gây ra mài mòn và hư hỏng cho cổng van và đế van. Khi cổng van chỉ mở một phần, dòng chảy có thể tạo ra lực rung động và ăn mòn, làm giảm tuổi thọ của van.

So với các loại van khác, van cổng GOB mặt bích tay quay có ưu điểm là ít gây cản trở dòng chảy khi mở hoàn toàn, do đó giảm thiểu tổn thất áp suất. Tuy nhiên, van cổng có nhược điểm là thời gian đóng mở chậm hơn so với van bi hoặc van bướm. Điều này là do cổng van cần phải di chuyển một khoảng cách lớn để đóng hoặc mở hoàn toàn đường ống.

Ưu Điểm Vượt Trội của Van Cổng GOB Mặt Bích Tay Quay

Van cổng GOB mặt bích tay quay mang lại nhiều ưu điểm quan trọng, khiến chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp. Một số ưu điểm nổi bật bao gồm:

• Độ kín khít cao: Khi đóng hoàn toàn, van cổng GOB mặt bích tay quay cung cấp độ kín khít cao, ngăn chặn rò rỉ hiệu quả. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ an toàn cao, chẳng hạn như vận chuyển các chất độc hại hoặc dễ cháy.
• Ít cản trở dòng chảy: Khi mở hoàn toàn, van cổng GOB mặt bích tay quay ít gây cản trở dòng chảy, giảm thiểu tổn thất áp suất. Điều này giúp duy trì hiệu suất hoạt động của hệ thống và tiết kiệm năng lượng.
• Tuổi thọ cao: Với cấu tạo đơn giản và vật liệu chất lượng cao, van cổng GOB mặt bích tay quay có tuổi thọ cao, giảm thiểu chi phí bảo trì và thay thế.
• Dễ dàng vận hành: Tay quay giúp vận hành van một cách dễ dàng, ngay cả trong các điều kiện khắc nghiệt.
• Đa dạng về vật liệu: Van cổng GOB mặt bích tay quay có thể được chế tạo từ nhiều loại vật liệu khác nhau, phù hợp với nhiều loại chất lỏng/khí và môi trường làm việc khác nhau.
• Giá thành hợp lý: So với các loại van khác có chức năng tương tự, van cổng GOB mặt bích tay quay có giá thành hợp lý, mang lại hiệu quả kinh tế cao.

Những ưu điểm này làm cho van cổng GOB mặt bích tay quay trở thành một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp khác nhau, từ hệ thống cấp thoát nước đến các nhà máy hóa chất và dầu khí.

Ứng Dụng Thực Tế của Van Cổng GOB Mặt Bích Tay Quay

Van cổng GOB mặt bích tay quay được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, nhờ vào tính linh hoạt và độ tin cậy của chúng. Dưới đây là một số ứng dụng phổ biến:

• Hệ thống cấp thoát nước: Van cổng GOB mặt bích tay quay được sử dụng để kiểm soát dòng chảy trong các hệ thống cấp thoát nước, từ các nhà máy xử lý nước đến các hệ thống phân phối nước sinh hoạt.
• Ngành dầu khí: Van cổng GOB mặt bích tay quay được sử dụng trong các nhà máy lọc dầu, các giàn khoan dầu khí, và các hệ thống vận chuyển dầu khí. Chúng được sử dụng để kiểm soát dòng chảy của dầu thô, khí đốt, và các sản phẩm hóa dầu.
• Ngành hóa chất: Van cổng GOB mặt bích tay quay được sử dụng trong các nhà máy hóa chất để kiểm soát dòng chảy của các hóa chất khác nhau, từ các axit và bazơ mạnh đến các dung môi và chất xúc tác.
• Ngành năng lượng: Van cổng GOB mặt bích tay quay được sử dụng trong các nhà máy điện, các nhà máy nhiệt điện, và các nhà máy thủy điện để kiểm soát dòng chảy của nước, hơi nước, và các chất làm mát.
• Ngành thực phẩm và đồ uống: Van cổng GOB mặt bích tay quay được sử dụng trong các nhà máy sản xuất thực phẩm và đồ uống để kiểm soát dòng chảy của các nguyên liệu, các sản phẩm trung gian, và các sản phẩm cuối cùng.
• Ngành xây dựng: Van cổng GOB mặt bích tay quay được sử dụng trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) để kiểm soát dòng chảy của nước nóng, nước lạnh, và hơi nước.

Trong mỗi ứng dụng này, việc lựa chọn vật liệu và kích thước của van cổng GOB mặt bích tay quay phải được thực hiện cẩn thận để đảm bảo rằng van có thể hoạt động một cách an toàn và hiệu quả trong môi trường làm việc cụ thể.

Lựa Chọn Van Cổng GOB Mặt Bích Tay Quay Phù Hợp

Việc lựa chọn van cổng GOB mặt bích tay quay phù hợp đòi hỏi sự xem xét kỹ lưỡng các yếu tố khác nhau. Dưới đây là một số yếu tố quan trọng cần xem xét:

• Loại chất lỏng/khí: Loại chất lỏng/khí được vận chuyển sẽ ảnh hưởng đến việc lựa chọn vật liệu của van. Ví dụ, nếu bạn vận chuyển một chất ăn mòn, bạn cần chọn một van được làm từ vật liệu chống ăn mòn, chẳng hạn như inox hoặc nhựa.
• Áp suất và nhiệt độ: Áp suất và nhiệt độ của hệ thống sẽ ảnh hưởng đến việc lựa chọn kích thước và vật liệu của van. Bạn cần chọn một van có thể chịu được áp suất và nhiệt độ tối đa của hệ thống.
• Kích thước đường ống: Kích thước của đường ống sẽ quyết định kích thước của mặt bích của van. Bạn cần chọn một van có kích thước mặt bích phù hợp với kích thước đường ống của bạn.
• Tiêu chuẩn kết nối: Các tiêu chuẩn kết nối mặt bích khác nhau, chẳng hạn như DIN, ANSI, JIS. Bạn cần chọn van có tiêu chuẩn kết nối phù hợp với hệ thống của bạn.
• Yêu cầu về độ kín khít: Nếu bạn yêu cầu độ kín khít cao, bạn cần chọn một van có thiết kế đặc biệt để đảm bảo độ kín khít.
• Ngân sách: Giá thành của van cũng là một yếu tố quan trọng cần xem xét. Bạn cần tìm một van có chất lượng tốt với giá cả hợp lý.

Bằng cách xem xét kỹ lưỡng các yếu tố này, bạn có thể chọn được van cổng GOB mặt bích tay quay phù hợp nhất cho nhu cầu của mình. Nếu bạn không chắc chắn về việc lựa chọn van, bạn nên tham khảo ý kiến của các chuyên gia hoặc nhà cung cấp van uy tín.

Bảo Trì và Vận Hành Van Cổng GOB Mặt Bích Tay Quay

Để đảm bảo van cổng GOB mặt bích tay quay hoạt động hiệu quả và có tuổi thọ cao, việc bảo trì và vận hành đúng cách là rất quan trọng. Dưới đây là một số lời khuyên về bảo trì và vận hành van:

• Kiểm tra định kỳ: Thường xuyên kiểm tra van để phát hiện các dấu hiệu rò rỉ, ăn mòn, hoặc hư hỏng.
• Bôi trơn: Bôi trơn trục van và các bộ phận chuyển động khác để đảm bảo hoạt động trơn tru.
• Vệ sinh: Vệ sinh van để loại bỏ bụi bẩn và cặn bẩn.
• Đóng mở van đúng cách: Không sử dụng van cổng để điều tiết lưu lượng. Đóng mở van một cách chậm rãi và đều đặn.
• Thay thế gioăng làm kín: Thay thế gioăng làm kín định kỳ để đảm bảo độ kín khít.
• Sửa chữa kịp thời: Nếu phát hiện bất kỳ hư hỏng nào, hãy sửa chữa van kịp thời để tránh các vấn đề nghiêm trọng hơn.

Việc tuân thủ các hướng dẫn bảo trì và vận hành này sẽ giúp bạn kéo dài tuổi thọ của van cổng GOB mặt bích tay quay và đảm bảo rằng nó hoạt động hiệu quả trong nhiều năm tới.

Ví dụ, nếu bạn đang tìm kiếm một loại van thép một chiều cho một hệ thống có nhiệt độ cao, hãy đảm bảo rằng vật liệu thép được sử dụng có khả năng chịu nhiệt tốt và phù hợp với môi trường làm việc. Tương tự, nếu bạn cần một van một chiều mặt bích cho một hệ thống nước sạch, hãy chọn vật liệu không gây ô nhiễm nguồn nước.

Kết Luận

Van cổng GOB mặt bích tay quay là một thiết bị quan trọng trong nhiều ngành công nghiệp khác nhau, được sử dụng để kiểm soát dòng chảy của chất lỏng và khí. Với cấu tạo đơn giản, độ tin cậy cao, và giá thành hợp lý, van cổng GOB mặt bích tay quay là một lựa chọn tuyệt vời cho nhiều ứng dụng. Bằng cách hiểu rõ cấu tạo, nguyên lý hoạt động, ưu điểm, và ứng dụng của van cổng GOB mặt bích tay quay, bạn có thể đưa ra quyết định lựa chọn phù hợp nhất cho nhu cầu của mình. Đừng quên tham khảo ý kiến của các chuyên gia hoặc nhà cung cấp van uy tín để được tư vấn và hỗ trợ tốt nhất.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về van cổng GOB mặt bích tay quay. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với chúng tôi để được giải đáp. Chúng tôi luôn sẵn sàng hỗ trợ bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu của bạn.
