Thông tin Van dao ty chìm tay quay hiệu AVK

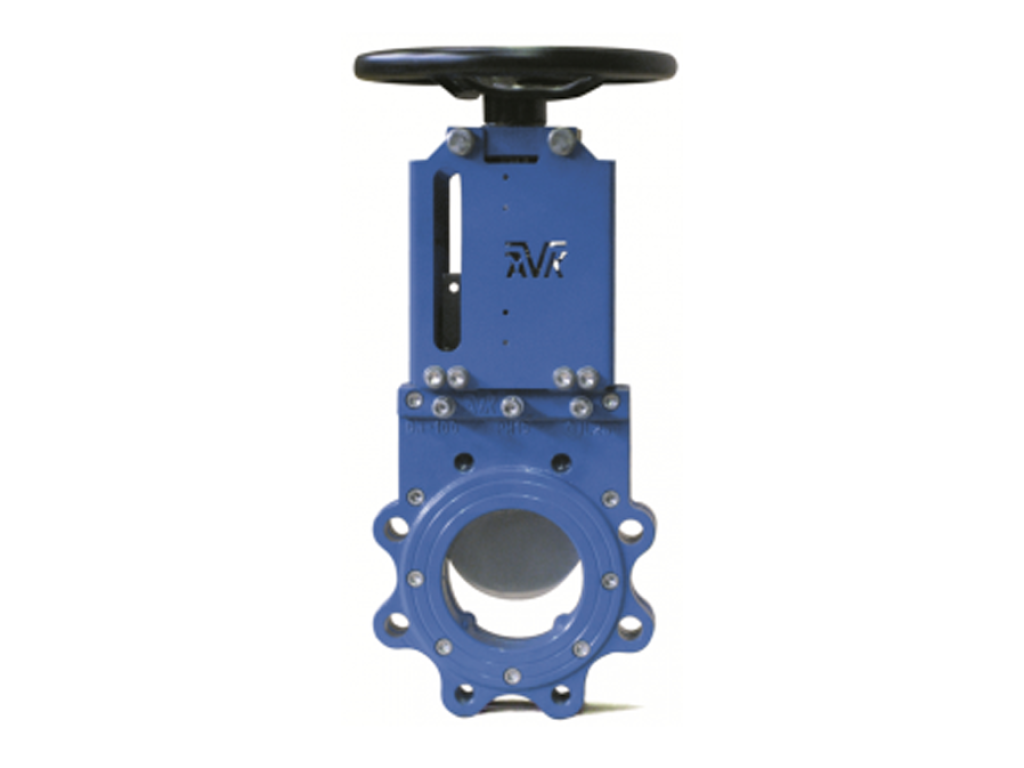

Van dao ty chìm tay quay hiệu AVK

Van dao ty chìm tay quay hiệu AVK 702/10. Van Dao, vấu lỗ vòng quanh thân, ty chìm, tay quay

Van dao với ty chìm và tay quay cho xử lý nước thải ở 0°C to +80°C

Tiêu chuẩn:
  • Khoảng cách bề mặt theo DIN/EN 558-1, dãy 20 (K1), tới và bao gồm DN 350
  • Mặt bích khoan theo EN1092 (ISO 7005-2), PN 10/16

Vật liệu:

  • - Cửa, trục, thanh đẩy: Thép không gỉ AISI 316
  • - Thân: Gang dẻo GGG-40
  • - Mặt tựa: Cao su NBR

Dải kích thước:

  • DN50 ~ Dn600


Miêu tả sản phẩm

Nhà sản xuất van phải đạt tiêu chuẩn về quản lý chất lượng theo ISO 9001-2008 và quản lý môi trường

theo ISO 14001-2004. Nhà sản xuất phải có trách nhiệm bảo hành những sai hỏng về vật liệu của sản

phẩm trong thời gian 10 năm sau khi xuất xưởng.

Van dao phải là loại có kết cấu đơn giản có lòng van thẳng nhằm tránh sự tụt áp và phải không có lỗ

trũng ở đáy van để đất đá hoặc các chất bẩn khác không bị giữ lại, có thể dùng cho nước hoặc nước thải

và phải đảm bảo hoạt động tốt ở điều kiện nhiệt độ lên tới 80ºC.

Van được thiết kế theo tiêu chuẩn DIN/EN, khoảng cách bề mặt theo tiêu chuẩn DIN/EN 558-1 dãy 20

(K1). Mặt bích và kiểu khoan PN 10 theo tiêu chuẩn ISO 7005-2 (EN 1092-2: 1997, DIN 2501).

Van có thể có ty nổi hoặc ty chìm tùy theo yêu cầu của vị trí lắp đặt riêng biệt. Van được cung cấp kèm

theo tay vặn hoặc đòn bẩy. Nhưng ngoài ra van cũng có thể được cung cấp kèm theo các bộ truyền động

khác như: Bộ truyền động khí nén, bộ truyền động điện, hộp số, bánh răng và xích.

Chúng phải có thể được lắp đặt theo bất kỳ hướng nào mà không liên quan tới dòng chảy của hệ thống.

Thân van được làm bằng gang xám GG-25 theo tiêu chuẩn DIN 1691 và cũng có thể được làm bằng

thép không gỉ theo tiêu chuẩn AISI 316 khi có yêu cầu riêng.

Đĩa van được làm bằng thép không rỉ AISI 316 và phải có chu vi lớn hơn chu vi của lòng van, có cạnh vát

để có thể thực hiện việc cắt các vật rắn trong lòng van, đảm bảo đóng kín và không tạo bọt trong toàn

thời gian vận hành.

Trục van, thanh chèn nên được làm bằng thép không gỉ AISI 316. Bu lông, đai ốc nên được làm bằng

thép không gỉ A2.

Ốc lồng của trục van được làm bằng đồng thiếc và phải tuân theo tiêu chuẩn Châu Âu khi sử dụng các

thiết bị truyền động để vận hành van.Van phải có kết cấu sao cho dễ dàng cho việc lắp đặt thước định vị

và phải có mặt bích đỉnh van theo tiêu chuẩn ISO phục vụ cho việc gá lắp các thiết bị truyền động.

Mặt tựa và gioăng đệm được làm bằng cao su NBR có các bề mặt tiếp xúc qua các cạnh và không được

có khoảng cách giữa gioăng đệm và thân van. Bạc lót và thanh đỡ được làm bằng thép st 52.

Van phải có tay quay làm bằng gang xám GG-25 theo tiêu chuẩn DIN 1691, long đen bằng đồng và đòn

bẩy, giá đỡ, thanh dẫn đòn bẩy bằng thép st 52.

Tất cả các van khi hoàn thiện đều được phủ bằng Epoxy loại ral 5017.

Tất cả các van đều được thử kiểm tra với mức áp suất bằng áp suất danh định với mặt tựa và bằng 1,5

lần đối với thân van
