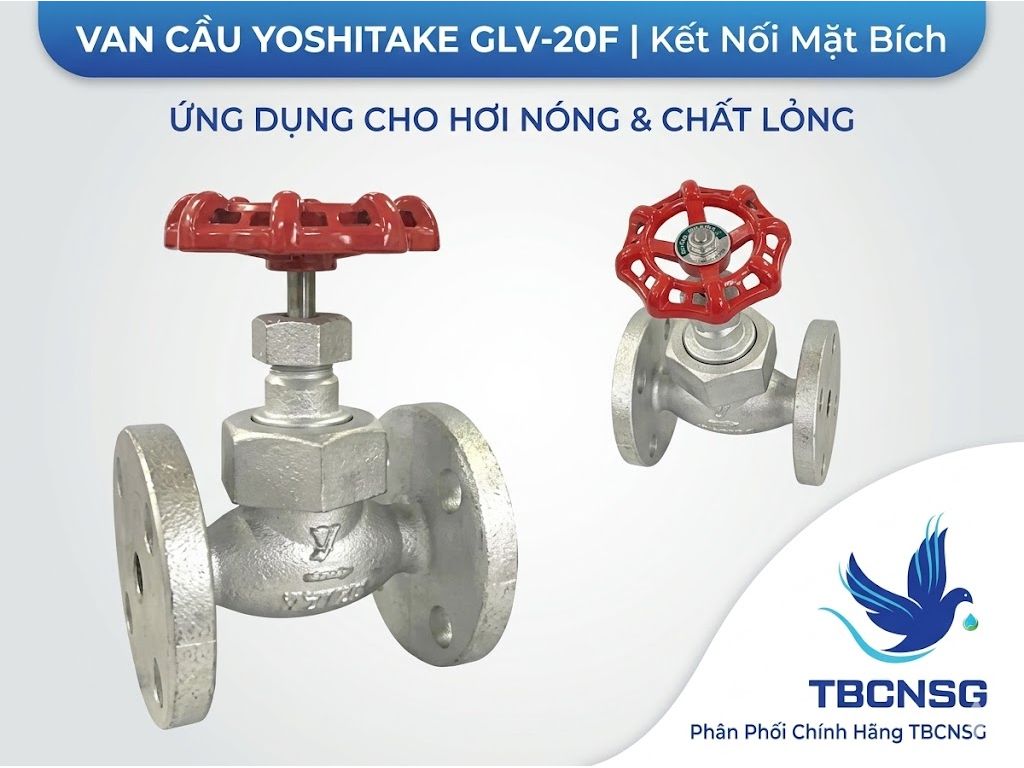

Van cầu Yoshitake GLV-20F là dòng van công nghiệp cao cấp được thiết kế để kiểm soát và điều tiết lưu lượng môi chất trong các hệ thống đường ống áp suất cao. Sản phẩm thuộc phân khúc Globe Valve thân gang dẻo với tiêu chuẩn kết nối mặt bích JIS 20KRF, cho phép vận hành ổn định trong các môi trường khắc nghiệt như hơi nóng (steam), khí nén (air), nước và dầu. Tại thị trường Việt Nam, dòng van này thường được các kỹ sư ưu tiên lựa chọn để thay thế cho các dòng van tiêu chuẩn 10K khi hệ thống yêu cầu độ an toàn và khả năng chịu áp lực vượt trội lên đến 2.8 MPa. Đối tượng sử dụng chính là các nhà máy nhiệt điện, dệt nhuộm, thực phẩm và các đơn vị thầu cơ điện M&E đang tìm kiếm giải pháp ngăn chặn rò rỉ và tối ưu hóa hiệu suất truyền dẫn nhiệt.
Tổng quan về model Van cầu Yoshitake GLV-20F
Model GLV-20F của thương hiệu Yoshitake (Nhật Bản) nổi tiếng với độ bền cơ học và khả năng làm kín tuyệt vời. Khác với các dòng van cửa (Gate Valve) chỉ dùng để đóng hoặc mở hoàn toàn, Van cầu được thiết kế đặc biệt để điều tiết lưu lượng nhờ vào cấu tạo đĩa van hình nấm hoặc hình côn. Việc hiểu rõ Van cầu là gì ? sẽ giúp quý khách hàng thấy được tầm quan trọng của thiết bị này trong việc duy trì áp suất ổn định cho hệ thống.
Thân van được đúc từ gang dẻo (Ductile Iron), một vật liệu có khả năng chịu va đập và ứng suất nhiệt tốt hơn nhiều so với gang xám thông thường. Đặc biệt, bộ phận đĩa van và ghế van (seat) thường được gia công từ thép không gỉ (Stainless Steel), giúp chống lại sự ăn mòn và mài mòn do dòng chảy tốc độ cao gây ra. Với dải kích thước từ 15A (1/2") đến 50A (2"), sản phẩm này cực kỳ linh hoạt cho các nhánh ống phụ trợ hoặc các thiết bị đầu cuối trong nhà máy.
Thông số kỹ thuật chi tiết Van cầu Yoshitake GLV-20F
Dưới đây là bảng thông số kỹ thuật chính xác được đội ngũ kỹ thuật của TBCNSG tổng hợp từ tài liệu chính hãng của Yoshitake. Việc nắm vững các thông số này là cực kỳ quan trọng để đảm bảo tính an toàn cho hệ thống áp lực.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | GLV-20F |
| Kích thước (Size) | DN15, DN20, DN25, DN32, DN40, DN50 |
| Môi chất sử dụng | Hơi nóng (Steam), Khí nén, Nước, Dầu, Chất lỏng không nguy hiểm |
| Áp suất tối đa | 2.8 MPa (Tương đương 28 bar hoặc xấp xỉ PN25/PN40 tùy điều kiện nhiệt độ) |
| Nhiệt độ tối đa | 300°C |
| Kiểu kết nối | Mặt bích JIS 20KRF (Raised Face) |
| Vật liệu thân van | Gang dẻo (Ductile Iron - FCD450) |
| Vật liệu đĩa & Ghế van | Thép không gỉ (Stainless Steel) |
| Kiểu vận hành | Tay quay (Handwheel) |
Lưu ý (*1): Áp suất làm việc tối đa có thể thay đổi tùy thuộc vào nhiệt độ vận hành thực tế theo biểu đồ áp suất - nhiệt độ của tiêu chuẩn JIS.
Bản vẽ kỹ thuật và kích thước lắp đặt
Khi thiết kế hoặc thay thế Van cầu Yoshitake GLV-20F, các kỹ sư cần chú ý đến khoảng cách giữa hai mặt bích (Face-to-Face) để đảm bảo khớp với đường ống hiện hữu. Với tiêu chuẩn JIS 20K, độ dày mặt bích và số lỗ bu lông sẽ khác biệt so với tiêu chuẩn 10K thông thường.
- Kích thước 15A (1/2"): Chiều dài thân van (L) khoảng 110mm, phù hợp cho các đường ống nhỏ dẫn hơi vào thiết bị.
- Kích thước 25A (1"): Chiều dài thân van (L) khoảng 127mm, thường dùng cho các hệ thống trao đổi nhiệt.
- Kích thước 50A (2"): Chiều dài thân van (L) khoảng 203mm, dùng cho các đường ống chính hoặc nhánh lớn.
Việc sử dụng đúng Globe Valve tiêu chuẩn Nhật Bản giúp hệ thống vận hành êm ái, giảm thiểu hiện tượng búa nước (water hammer) và tổn thất áp suất không đáng có.
Cấu tạo và nguyên lý hoạt động đặc thù
Cấu tạo của Van cầu Yoshitake GLV-20F bao gồm các thành phần chính: Thân van, nắp van, trục van (stem), đĩa van và tay quay. Điểm khác biệt của dòng GLV-20F nằm ở phần làm kín trục (Gland Packing). Yoshitake sử dụng vật liệu làm kín cao cấp có khả năng chịu nhiệt 300 độ C mà không bị biến dạng hay xơ cứng, giúp ngăn chặn tình trạng rò rỉ hơi nóng ra môi trường bên ngoài, bảo vệ an toàn cho người vận hành.
Nguyên lý hoạt động dựa trên chuyển động tịnh tiến của trục van. Khi xoay tay quay theo chiều kim đồng hồ, trục van đẩy đĩa van xuống ép chặt vào ghế van để ngắt dòng chảy. Do dòng chảy đi qua van cầu phải đổi hướng, áp suất sẽ bị sụt giảm một phần, nhưng bù lại khả năng điều tiết lưu lượng cực kỳ chính xác, vượt trội hơn hẳn so với van bi hay van bướm.
Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật
Để đảm bảo tuổi thọ cho Van cầu Yoshitake GLV-20F, quy trình lắp đặt cần tuân thủ các bước sau:
- Vệ sinh đường ống: Trước khi lắp van, phải thổi sạch xỉ hàn, cát đá và tạp chất trong ống. Các tạp chất này là nguyên nhân hàng đầu gây trầy xước đĩa van và làm hở van.
- Hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Phải lắp đặt sao cho áp suất môi chất nằm dưới đĩa van khi van đóng (Flow under disc) để hỗ trợ việc mở van nhẹ nhàng hơn và bảo vệ bộ phận làm kín trục.
- Căn chỉnh mặt bích: Đảm bảo hai mặt bích của đường ống song song và đồng tâm. Không dùng lực siết bu lông để kéo các mặt bích lệch lại gần nhau vì sẽ gây ứng suất dư làm nứt thân van gang dẻo.
- Siết bu lông: Siết theo hình đối xứng (hình sao) với lực siết vừa đủ theo tiêu chuẩn của bu lông cấp bền.
Trong quá trình sử dụng, nếu thấy có hiện tượng rò rỉ ở cổ van, hãy siết nhẹ ốc cổ (Gland nut). Nếu vẫn không hết, cần thay thế vòng đệm làm kín mới. TBCNSG cung cấp đầy đủ linh kiện thay thế chính hãng cho dòng van này.
Phụ kiện tương thích và giải pháp hệ thống
Việc lắp đặt Van cầu Yoshitake GLV-20F cần đi kèm với các phụ kiện đồng bộ để đạt hiệu quả cao nhất:
- Mặt bích JIS 20K: Phải sử dụng đúng mặt bích tiêu chuẩn JIS 20K bằng thép hoặc inox để kết nối.
- Gioăng làm kín (Gasket): Đối với hơi nóng 300 độ C, nên dùng gioăng thép xoắn (Spiral Wound Gasket) có điền đầy Graphite để đảm bảo độ kín khít tuyệt đối ở áp suất 2.8 MPa.
- Bu lông: Sử dụng bu lông cường độ cao (ví dụ Grade 8.8 hoặc A193 B7) để chịu được lực ép lớn của tiêu chuẩn 20K.
Hiện nay, Van hơi Yoshitake thường được kết hợp với các thiết bị đo lường như đồng hồ áp suất và van giảm áp để tạo thành một cụm trạm phân phối hơi hoàn chỉnh.
Kinh nghiệm thực tế và năng lực cung cấp của TBCNSG
Với nhiều năm hoạt động trong lĩnh vực thiết bị công nghiệp, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) đã khẳng định được vị thế là nhà cung cấp uy tín hàng đầu. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật tối ưu.
Về trải nghiệm thực tế: Chúng tôi đã cung cấp và hỗ trợ lắp đặt số lượng lớn model Yoshitake GLV-20F cho các hệ thống lò hơi tại các khu công nghiệp lớn ở Bình Dương, TP. Hồ Chí Minh, Đồng Nai và Vũng Tàu. Điển hình là dự án nâng cấp hệ thống đường ống hơi bão hòa cho một nhà máy dệt tại KCN Amata, nơi yêu cầu van phải hoạt động liên tục 24/7 ở áp suất 18 bar. Sau hơn 2 năm vận hành, dòng van GLV-20F vẫn giữ được độ kín khít hoàn hảo, không xảy ra tình trạng kẹt trục hay rò rỉ cổ van.
Về chuyên môn: Đội ngũ kỹ sư của TBCNSG am hiểu sâu sắc về các tiêu chuẩn JIS, ANSI, DIN và có khả năng tư vấn chuyển đổi tương đương giữa các dòng van một cách chính xác nhất. Chúng tôi cam kết các thông số như 2.8 MPa hay 300 độ C là các giá trị thực tế mà sản phẩm đáp ứng được, không nói quá để bán hàng.
Về sự tin tưởng: Mọi sản phẩm van hơi do chúng tôi cung cấp đều đầy đủ chứng chỉ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng). Sản phẩm được bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại công trình nếu khách hàng có yêu cầu thay thế lắp đặt.
Tài liệu Datasheet và yêu cầu báo giá
Quý khách hàng cần tải tài liệu kỹ thuật (Datasheet) chi tiết của Van cầu Yoshitake GLV-20F hoặc các bản vẽ CAD để đưa vào thiết kế, vui lòng liên hệ trực tiếp với bộ phận kỹ thuật của chúng tôi. Tài liệu sẽ cung cấp đầy đủ biểu đồ áp suất theo nhiệt độ, giúp quý khách lựa chọn đúng model cho ứng dụng cụ thể.
Để nhận báo giá cạnh tranh nhất cho các kích thước từ 15A đến 50A, quý khách vui lòng cung cấp số lượng và yêu cầu về chứng từ đi kèm. TBCNSG luôn có sẵn hàng trong kho với số lượng lớn, sẵn sàng giao hàng nhanh chóng đến các tỉnh thành phía Nam và trên toàn quốc.
Ngoài dòng Van cầu chữ ngã, chúng tôi còn phân phối các dòng van giảm áp, van an toàn và bẫy hơi của Yoshitake, tạo nên hệ sinh thái thiết bị ngành hơi đồng bộ và chất lượng cao cho doanh nghiệp của bạn.
