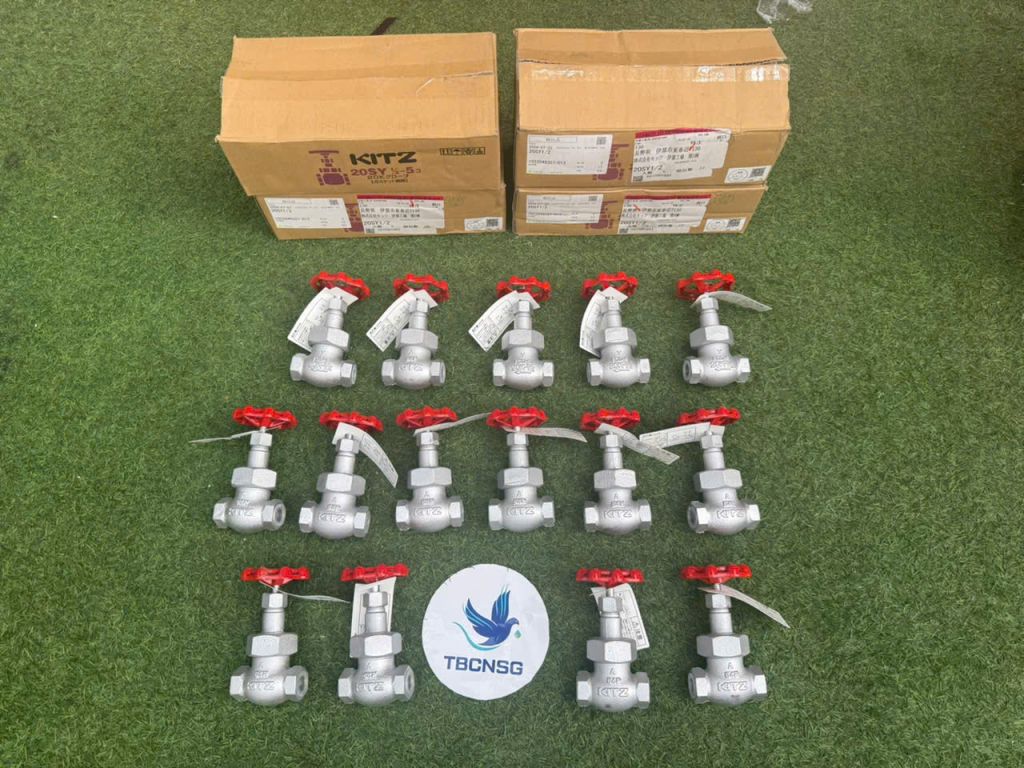

Tóm tắt nhanh: Van cầu hơi Kitz 20SY là dòng van cầu (Globe Valve) thân gang dẻo FCD-S, kết nối ren PT/NPT, áp lực làm việc JIS 20K (tương đương 2.8 MPa), nhiệt độ tối đa 220°C. Sản phẩm phù hợp cho hệ thống hơi nóng, khí nén và chất lỏng áp suất cao, do KITZ Corporation Nhật Bản sản xuất, có đầy đủ chứng nhận CO/CQ.
Van cầu hơi Kitz 20SY là dòng van cầu (Globe Valve) thuộc thương hiệu KITZ - một trong những nhà sản xuất van công nghiệp hàng đầu Nhật Bản. Model 20SY được thiết kế với thân van bằng gang dẻo FCD-S, kết nối ren theo tiêu chuẩn JIS B0203, chịu được áp lực Class 20K và nhiệt độ lên đến 220°C.
Trong các hệ thống hơi nóng (steam), khí nén và chất lỏng áp suất cao, van cầu Kitz 20SY được ưa chuộng nhờ khả năng điều tiết lưu lượng tốt, độ kín cao và tuổi thọ bền bỉ. Đây là lựa chọn phổ biến tại các nhà máy dệt nhuộm, chế biến thực phẩm, dược phẩm và các hệ thống lò hơi công nghiệp tại Việt Nam.
Với thiết kế nhỏ gọn và kiểu kết nối ren, van cầu Kitz 20SY phù hợp lắp đặt ở những vị trí không gian hẹp, không yêu cầu mặt bích phức tạp. Sản phẩm được phân phối chính hãng tại TBCNSG.com với đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
Dưới đây là bảng thông số kỹ thuật đầy đủ của van cầu Kitz 20SY, giúp kỹ sư và nhà thầu có căn cứ lựa chọn chính xác cho hệ thống:
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | KITZ Corporation |
| Xuất xứ | Nhật Bản (Japan) / Thái Lan (tùy nhà máy Kitz) |
| Model | 20SY |
| Thân van (Body) | Gang dẻo (Ductile Iron / FCD-S) |
| Nắp van (Bonnet) | Gang dẻo (FCD-S) |
| Đĩa van (Disc) | Inox 403 / SUS403 hoặc FCD-S tùy size |
| Ty van (Stem) | Inox 403 / SUS403 |
| Áp lực làm việc | JIS 20K (tương đương 20 kgf/cm² / 2.0 MPa đến 2.8 MPa tùy nhiệt độ) |
| Nhiệt độ tối đa | Up to 220°C (cho hơi nóng saturated steam) |
| Kiểu kết nối | Nối ren trong tiêu chuẩn JIS B0203 (PT Threads) |
| Kích thước (Size) | DN15 (1/2") - DN50 (2") |
| Tiêu chuẩn | JIS B2011 |
Với các thông số trên, van cầu Kitz 20SY đáp ứng yêu cầu khắt khe của hệ thống hơi nóng áp lực cao. Vật liệu gang dẻo FCD-S có độ bền cơ học vượt trội so với gang xám thông thường, giúp van chịu được rung lắc và va đập trong quá trình vận hành.
Kích thước vật lý của van cầu Kitz 20SY thay đổi theo từng cỡ quy cách. Bảng dưới đây cung cấp thông số chi tiết từ DN15 đến DN50, bao gồm chiều dài thân (L), chiều cao (H) và đường kính tay quay (D):
| Kích thước (DN) | Kích thước (Inch) | Chiều dài L (mm) | Chiều cao H (mm) | Đường kính tay quay D (mm) |
|---|---|---|---|---|
| DN15 | 1/2" | 85 | 148 | 80 |
| DN20 | 3/4" | 95 | 160 | 90 |
| DN25 | 1" | 110 | 177 | 100 |
| DN32 | 1-1/4" | 130 | 211 | 115 |
| DN40 | 1-1/2" | 150 | 222 | 135 |
| DN50 | 2" | 180 | 258 | 160 |
Bảng tra kích thước này giúp kỹ sư thiết kế xác định chính xác không gian lắp đặt và khoảng cách cần thiết cho van trên đường ống. Đối với các dự án yêu cầu bản vẽ CAD chi tiết, quý khách có thể liên hệ TBCNSG.com để nhận file catalogue chính thức từ Kitz.
Van cầu Kitz 20SY được cấu thành từ các bộ phận chính sau:
Việc sử dụng gang dẻo FCD-S thay vì gang xám FC200 giúp van cầu Kitz 20SY có khả năng chịu lực va đập tốt hơn, đồng thời tăng độ bền trong môi trường hơi nóng có áp lực cao.
Van cầu Kitz 20SY hoạt động theo nguyên lý dòng chảy đi qua lòng van hình chữ S. Khi xoay tay quay, ty van chuyển động tịnh tiến lên xuống, kéo theo đĩa van di chuyển để đóng hoặc mở dòng chảy. Thiết kế lòng van hình cầu cho phép van cầu điều tiết lưu lượng chính xác hơn so với van cửa (Gate valve) hoặc van bi (Ball valve).
Nhờ cơ chế tiết lưu này, van cầu Kitz 20SY được ứng dụng rộng rãi trong các hệ thống cần điều chỉnh lưu lượng hơi nóng liên tục, đảm bảo quá trình vận hành ổn định và tiết kiệm năng lượng.
Van cầu Kitz 20SY được sử dụng phổ biến trong các ngành nghề và hệ thống sau:
Để hỗ trợ quyết định lựa chọn, bảng dưới đây so sánh van cầu Kitz 20SY với các dòng van khác cùng thương hiệu Kitz:
| Tiêu chí | Kitz 20SY | Kitz 10SPBOF | Kitz A (Van đồng) |
|---|---|---|---|
| Vật liệu thân | Gang dẻo FCD-S | Gang dẻo FCD-S | Đồng (Brass) |
| Kiểu kết nối | Nối ren PT | Nối bích | Nối ren |
| Cấp áp lực | JIS 20K | JIS 10K | Class 100/125 |
| Nhiệt độ tối đa | 220°C | 220°C | Thấp hơn |
| Ứng dụng chính | Hơi nóng áp lực cao, không gian hẹp | Hơi nóng áp lực trung bình, đường ống lớn | Nước, khí nén áp lực thấp |
Khi hệ thống yêu cầu kích thước lớn hơn DN50 hoặc cần kết nối mặt bích, nên chuyển sang dòng van cầu Kitz 20SYBO hoặc 10SPBOF. Đối với môi trường hơi nóng nhiệt độ cao, van cầu gang dẻo Kitz 20SY tỏ ra vượt trội so với van đồng về độ bền và khả năng chịu áp lực.
Trên thị trường hiện nay xuất hiện nhiều sản phẩm van Kitz làm giả, kém chất lượng. Để nhận biết van cầu Kitz 20SY chính hãng, cần kiểm tra các dấu hiệu sau:
Quý khách nên mua van cầu Kitz 20SY tại các nhà phân phối uy tín như TBCNSG.com để đảm bảo hàng chính hãng và được bảo hành đầy đủ.
Để van hoạt động bền bỉ, cần bảo trì định kỳ theo khuyến cáo: kiểm tra độ kín của gasket, vệ sinh đĩa van và ty van, tra dầu bôi trơn phần ren của ty van. Đối với hệ thống hơi nóng, nên kiểm tra van sau mỗi chu kỳ vận hành dài để phát hiện sớm các dấu hiệu mài mòn.
Giá van cầu Kitz 20SY phụ thuộc vào nhiều yếu tố:
Để nhận báo giá chính xác và chiết khấu tốt nhất, quý khách vui lòng liên hệ TBCNSG.com qua hotline 09 1800 6799 hoặc email [email protected]. Chúng tôi cam kết cung cấp đầy đủ giấy tờ CO, CQ, VAT và bảo hành chính hãng.
Van cầu Kitz 20SY chịu được nhiệt độ tối đa lên đến 220°C cho hơi nóng saturated steam. Đối với các môi chất khác, nhiệt độ làm việc có thể thay đổi tùy theo áp lực và điều kiện vận hành.
Dòng 20SY sử dụng kết nối ren nên chỉ sản xuất từ DN15 đến DN50. Từ DN65 trở lên, cần sử dụng dòng van nối bích như 20SYBO hoặc 10SPBOF để phù hợp với tiêu chuẩn kết nối.
Có, van cầu được thiết kế tối ưu cho chức năng tiết lưu lưu lượng. Tuy nhiên, không nên sử dụng van cầu để điều tiết ở vị trí đóng hoàn toàn trong thời gian dài, vì có thể gây mài mòn đĩa van và gasket.
Van cầu Kitz 20SY phù hợp với hơi nóng (saturated steam), khí nén, nước nóng và các chất lỏng không ăn mòn mạnh. Không khuyến cáo sử dụng cho môi chất có tính ăn mòn cao hoặc nhiệt độ vượt quá 220°C.
