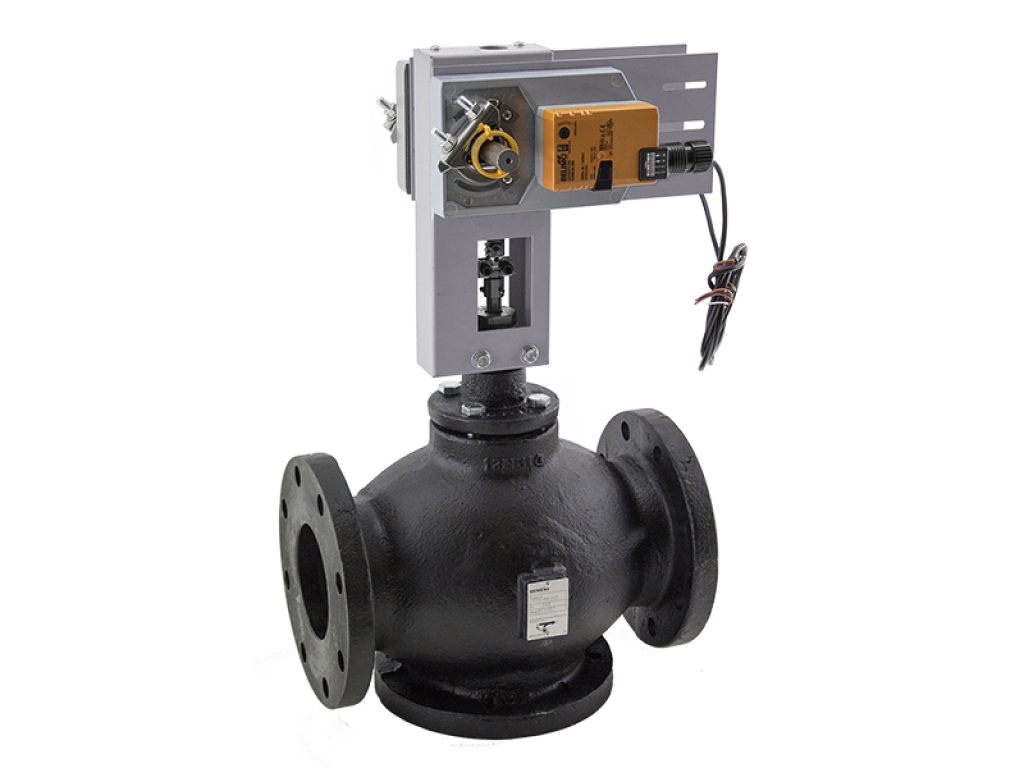

Van cầu mặt bích lắp bộ truyền động Belimo là một giải pháp điều khiển dòng chảy hiệu quả và đáng tin cậy, được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Sự kết hợp giữa van cầu chất lượng cao và bộ truyền động Belimo tiên tiến mang lại khả năng kiểm soát chính xác, độ bền vượt trội và hiệu suất hoạt động tối ưu. Bài viết này sẽ cung cấp thông tin chi tiết về van cầu Belimo, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế và những lưu ý quan trọng khi lựa chọn sản phẩm phù hợp.
Tổng Quan về Van Cầu và Bộ Truyền Động Belimo
Trước khi đi sâu vào van cầu mặt bích lắp bộ truyền động Belimo, chúng ta cần hiểu rõ về hai thành phần chính: van cầu và bộ truyền động Belimo. Van cầu (globe valve) là một loại van được sử dụng để điều tiết dòng chảy chất lỏng hoặc khí trong đường ống. Đặc điểm nổi bật của van cầu là đĩa van di chuyển vuông góc với dòng chảy, tạo ra sự thay đổi áp suất và lưu lượng. Thiết kế này cho phép van cầu kiểm soát dòng chảy một cách chính xác, nhưng cũng tạo ra sự sụt áp lớn hơn so với một số loại van khác.
Van cầu có nhiều loại khác nhau, tùy thuộc vào thiết kế thân van, kiểu kết nối và vật liệu chế tạo. Các loại van cầu phổ biến bao gồm van cầu chữ T, van cầu chữ Y và van cầu góc. Kiểu kết nối mặt bích được sử dụng rộng rãi trong các ứng dụng công nghiệp vì nó đảm bảo kết nối chắc chắn và dễ dàng bảo trì. Vật liệu chế tạo van cầu thường là thép carbon, thép không gỉ, gang hoặc đồng, tùy thuộc vào đặc tính của chất lỏng hoặc khí được vận chuyển.
Bộ truyền động Belimo là một thiết bị điện hoặc khí nén được sử dụng để điều khiển van tự động. Belimo là một thương hiệu nổi tiếng trong lĩnh vực này, nổi tiếng với các sản phẩm chất lượng cao, độ tin cậy và hiệu suất vượt trội. Bộ truyền động Belimo có thể được sử dụng để điều khiển van cầu, van bướm, van bi và nhiều loại van khác. Chúng có nhiều kích cỡ và cấu hình khác nhau, phù hợp với nhiều ứng dụng khác nhau.
Sự kết hợp giữa van cầu và bộ truyền động Belimo tạo ra một hệ thống điều khiển dòng chảy mạnh mẽ và linh hoạt. Bộ truyền động Belimo cho phép van cầu hoạt động tự động, đáp ứng nhanh chóng với các tín hiệu điều khiển và duy trì dòng chảy ổn định. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp đòi hỏi độ chính xác cao và khả năng điều khiển từ xa.
Ưu điểm của Van Cầu Mặt Bích Lắp Bộ Truyền Động Belimo
Van cầu mặt bích lắp bộ truyền động Belimo mang lại nhiều ưu điểm vượt trội so với các giải pháp điều khiển dòng chảy khác. Dưới đây là một số ưu điểm quan trọng nhất:
- Độ chính xác cao: Van cầu có khả năng kiểm soát dòng chảy một cách chính xác, cho phép điều chỉnh lưu lượng và áp suất theo yêu cầu. Bộ truyền động Belimo đảm bảo van hoạt động chính xác và ổn định, giảm thiểu sai số và đảm bảo hiệu suất hệ thống.
- Độ tin cậy cao: Cả van cầu và bộ truyền động Belimo đều được chế tạo từ vật liệu chất lượng cao và được thiết kế để hoạt động bền bỉ trong môi trường khắc nghiệt. Điều này đảm bảo hệ thống hoạt động ổn định và giảm thiểu thời gian ngừng hoạt động do bảo trì hoặc sửa chữa.
- Khả năng điều khiển từ xa: Bộ truyền động Belimo có thể được điều khiển từ xa thông qua các hệ thống điều khiển tự động (PLC, DCS), cho phép giám sát và điều chỉnh dòng chảy từ xa. Điều này đặc biệt hữu ích trong các ứng dụng đòi hỏi giám sát và điều khiển liên tục.
- Tiết kiệm năng lượng: Van cầu có thể được sử dụng để điều chỉnh dòng chảy theo yêu cầu, giảm thiểu lãng phí năng lượng và tối ưu hóa hiệu suất hệ thống. Bộ truyền động Belimo có hiệu suất cao và tiêu thụ ít năng lượng, góp phần giảm chi phí vận hành.
- Dễ dàng lắp đặt và bảo trì: Van cầu mặt bích dễ dàng lắp đặt và kết nối với đường ống. Bộ truyền động Belimo cũng dễ dàng lắp đặt và cấu hình. Việc bảo trì van và bộ truyền động cũng đơn giản, giúp giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.
Nhờ những ưu điểm này, van cầu mặt bích kết hợp với bộ truyền động Belimo là một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp khác nhau.
Cấu Tạo và Nguyên Lý Hoạt Động
Để hiểu rõ hơn về van cầu mặt bích lắp bộ truyền động Belimo, chúng ta sẽ xem xét cấu tạo và nguyên lý hoạt động của từng thành phần.
Cấu Tạo của Van Cầu Mặt Bích
Van cầu mặt bích bao gồm các thành phần chính sau:
- Thân van: Là bộ phận chính của van, chứa các thành phần bên trong và kết nối với đường ống thông qua mặt bích. Thân van thường được làm từ thép carbon, thép không gỉ, gang hoặc đồng.
- Đĩa van: Là bộ phận di chuyển để điều tiết dòng chảy. Đĩa van có thể có nhiều hình dạng khác nhau, tùy thuộc vào thiết kế của van.
- Trục van: Kết nối đĩa van với bộ truyền động. Trục van di chuyển lên xuống để điều khiển vị trí của đĩa van.
- Nắp van: Đậy kín thân van và bảo vệ các thành phần bên trong.
- Gioăng làm kín: Đảm bảo kín khít giữa các bộ phận của van, ngăn ngừa rò rỉ.
- Mặt bích: Kết nối van với đường ống bằng bu lông và đai ốc.
Nguyên Lý Hoạt Động của Van Cầu
Khi bộ truyền động tác động lên trục van, trục van di chuyển lên hoặc xuống, kéo theo đĩa van. Khi đĩa van di chuyển xuống, nó sẽ chặn dòng chảy. Khi đĩa van di chuyển lên, nó sẽ mở đường cho dòng chảy. Vị trí của đĩa van quyết định lưu lượng và áp suất của dòng chảy.
Thiết kế của van cầu cho phép kiểm soát dòng chảy một cách chính xác. Tuy nhiên, do dòng chảy phải thay đổi hướng khi đi qua van, nên van cầu tạo ra sự sụt áp lớn hơn so với một số loại van khác.
Cấu Tạo và Nguyên Lý Hoạt Động của Bộ Truyền Động Belimo
Bộ truyền động Belimo có thể là điện hoặc khí nén. Bộ truyền động điện sử dụng động cơ điện để tạo ra lực xoắn, trong khi bộ truyền động khí nén sử dụng khí nén để tạo ra lực đẩy. Cả hai loại bộ truyền động đều có thể được điều khiển từ xa thông qua các tín hiệu điện hoặc khí nén.
Bộ truyền động Belimo bao gồm các thành phần chính sau:
- Động cơ (đối với bộ truyền động điện): Tạo ra lực xoắn để di chuyển trục van.
- Xi lanh (đối với bộ truyền động khí nén): Sử dụng khí nén để tạo ra lực đẩy di chuyển trục van.
- Hộp số: Giảm tốc độ và tăng lực xoắn của động cơ hoặc lực đẩy của xi lanh.
- Bộ điều khiển: Nhận tín hiệu điều khiển và điều khiển động cơ hoặc xi lanh.
- Cảm biến vị trí: Cung cấp thông tin về vị trí của trục van cho bộ điều khiển.
Khi nhận được tín hiệu điều khiển, bộ truyền động Belimo sẽ di chuyển trục van đến vị trí mong muốn. Cảm biến vị trí sẽ cung cấp thông tin phản hồi cho bộ điều khiển, đảm bảo van hoạt động chính xác và ổn định.
Ứng Dụng Thực Tế của Van Cầu Mặt Bích Belimo
Van cầu mặt bích lắp bộ truyền động Belimo được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Điều khiển dòng chảy của nước nóng, nước lạnh hoặc hơi nước trong các hệ thống sưởi ấm, thông gió và điều hòa không khí.
- Hệ thống xử lý nước: Điều khiển dòng chảy của nước trong các nhà máy xử lý nước thải, nhà máy nước sạch và các hệ thống cấp nước.
- Ngành công nghiệp hóa chất: Điều khiển dòng chảy của các hóa chất trong các nhà máy sản xuất hóa chất, nhà máy lọc dầu và các ứng dụng liên quan đến hóa chất.
- Ngành công nghiệp thực phẩm và đồ uống: Điều khiển dòng chảy của các chất lỏng trong các nhà máy sản xuất thực phẩm và đồ uống, đảm bảo vệ sinh và an toàn thực phẩm.
- Ngành công nghiệp năng lượng: Điều khiển dòng chảy của hơi nước, nước nóng và các chất lỏng khác trong các nhà máy điện, nhà máy nhiệt điện và các ứng dụng liên quan đến năng lượng.
- Hệ thống điều khiển quy trình công nghiệp: Kiểm soát chính xác lưu lượng và áp suất trong nhiều quy trình sản xuất khác nhau.
Ví dụ, trong một hệ thống HVAC, van một chiều mặt bích với bộ truyền động Belimo có thể được sử dụng để điều khiển dòng chảy của nước nóng đến các bộ tản nhiệt trong một tòa nhà. Bộ điều khiển trung tâm có thể điều chỉnh vị trí của van dựa trên nhiệt độ trong phòng, đảm bảo nhiệt độ ổn định và tiết kiệm năng lượng. Trong một nhà máy xử lý nước thải, van thép một chiều có thể được sử dụng để điều khiển dòng chảy của nước thải đến các bể xử lý khác nhau. Bộ điều khiển có thể điều chỉnh vị trí của van dựa trên mức độ ô nhiễm của nước thải, đảm bảo quá trình xử lý hiệu quả.
Lựa Chọn Van Cầu Mặt Bích Belimo Phù Hợp
Việc lựa chọn van cầu mặt bích lắp bộ truyền động Belimo phù hợp là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống. Dưới đây là một số yếu tố cần xem xét khi lựa chọn van:
- Loại chất lỏng hoặc khí: Xác định loại chất lỏng hoặc khí sẽ được vận chuyển qua van. Vật liệu chế tạo van phải tương thích với chất lỏng hoặc khí để tránh ăn mòn hoặc hư hỏng.
- Áp suất và nhiệt độ: Xác định áp suất và nhiệt độ hoạt động của hệ thống. Van phải có khả năng chịu được áp suất và nhiệt độ này mà không bị rò rỉ hoặc hư hỏng.
- Kích thước đường ống: Chọn van có kích thước phù hợp với kích thước đường ống. Kích thước van quá nhỏ sẽ gây sụt áp lớn, trong khi kích thước van quá lớn sẽ lãng phí chi phí.
- Kiểu kết nối: Chọn kiểu kết nối phù hợp với đường ống. Mặt bích là kiểu kết nối phổ biến trong các ứng dụng công nghiệp, nhưng cũng có các kiểu kết nối khác như ren, hàn.
- Loại bộ truyền động: Chọn loại bộ truyền động phù hợp với yêu cầu điều khiển. Bộ truyền động điện phù hợp cho các ứng dụng đòi hỏi độ chính xác cao và khả năng điều khiển từ xa, trong khi bộ truyền động khí nén phù hợp cho các ứng dụng đòi hỏi lực đẩy lớn.
- Tiêu chuẩn và chứng nhận: Đảm bảo van và bộ truyền động đáp ứng các tiêu chuẩn và chứng nhận liên quan, như ISO, ANSI, CE.
Ngoài ra, bạn cũng nên xem xét các yếu tố khác như chi phí, thời gian giao hàng và dịch vụ hỗ trợ kỹ thuật khi lựa chọn van cầu Belimo. Tham khảo ý kiến của các chuyên gia và nhà cung cấp uy tín để được tư vấn và lựa chọn sản phẩm phù hợp nhất.
Bảo Trì và Vận Hành Van Cầu Belimo
Để đảm bảo van cầu mặt bích lắp bộ truyền động Belimo hoạt động ổn định và bền bỉ, cần thực hiện bảo trì và vận hành đúng cách. Dưới đây là một số lưu ý quan trọng:
- Kiểm tra định kỳ: Kiểm tra van và bộ truyền động định kỳ để phát hiện sớm các dấu hiệu hư hỏng hoặc rò rỉ.
- Vệ sinh van: Vệ sinh van thường xuyên để loại bỏ bụi bẩn và cặn bẩn, đặc biệt là trong các ứng dụng liên quan đến chất lỏng bẩn.
- Bôi trơn: Bôi trơn các bộ phận chuyển động của van và bộ truyền động để giảm ma sát và kéo dài tuổi thọ.
- Kiểm tra gioăng làm kín: Kiểm tra gioăng làm kín định kỳ và thay thế nếu cần thiết để ngăn ngừa rò rỉ.
- Hiệu chỉnh bộ truyền động: Hiệu chỉnh bộ truyền động định kỳ để đảm bảo van hoạt động chính xác và ổn định.
- Tuân thủ hướng dẫn vận hành: Tuân thủ hướng dẫn vận hành của nhà sản xuất để đảm bảo van và bộ truyền động hoạt động đúng cách.
Việc bảo trì và vận hành đúng cách sẽ giúp kéo dài tuổi thọ của van cầu mặt bích Belimo và đảm bảo hệ thống hoạt động hiệu quả.
Kết Luận
Van cầu mặt bích lắp bộ truyền động Belimo là một giải pháp điều khiển dòng chảy hiệu quả và đáng tin cậy, được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Với độ chính xác cao, độ tin cậy cao, khả năng điều khiển từ xa và tiết kiệm năng lượng, van cầu Belimo là một lựa chọn lý tưởng cho các ứng dụng đòi hỏi hiệu suất và độ bền cao. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích để lựa chọn và sử dụng van một chiều mặt bích với bộ truyền động Belimo một cách hiệu quả nhất. Hãy liên hệ với Thiết Bị Công Nghiệp Sài Gòn để được tư vấn và hỗ trợ tốt nhất cho nhu cầu của bạn.
