Van bi điều khiển điện Alohan là giải pháp tự động hóa dòng chảy được nhiều kỹ sư và nhà thầu tại Việt Nam lựa chọn cho hệ thống cấp thoát nước, xử lý hóa chất, thực phẩm và hơi nóng. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, bảng tra cứu phối ghép bộ điện với kích thước van, báo giá tham khảo và hướng dẫn lắp đặt chi tiết, giúp bạn chọn đúng mã sản phẩm ngay từ lần đầu.
Alohan là thương hiệu đến từ Hàn Quốc chuyên sản xuất bộ truyền động điện (actuator) và bộ truyền động khí nén dùng cho van công nghiệp. Các dòng đầu điện Alohan nổi tiếng với kết cấu vỏ hợp kim nhôm sơn epoxy chắc chắn, hộp số giảm tốc bền bỉ, công tắc hành trình chính xác và khả năng kháng nước đạt chuẩn IP67, phù hợp với điều kiện khí hậu nóng ẩm và môi trường có độ rung tại Việt Nam.

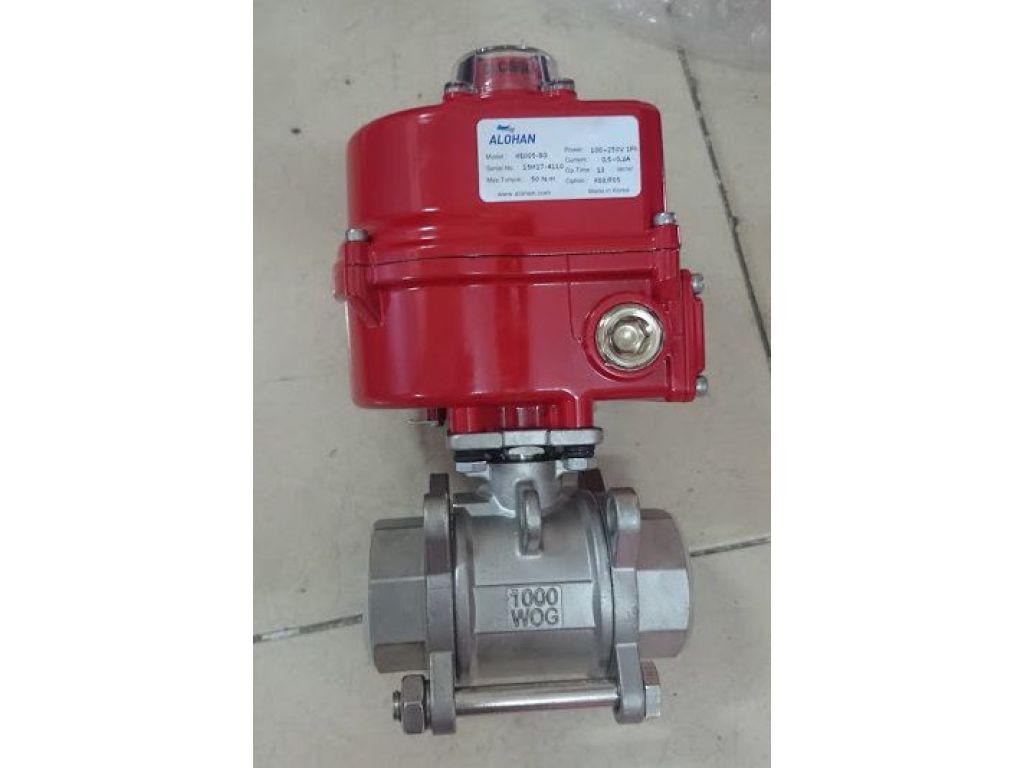

Van bi điều khiển điện Alohan là sự kết hợp giữa thân van bi (inox 304, inox 316 hoặc nhựa PVC/UPVC) và bộ mô tơ điện Alohan gắn trên đỉnh van. Khi cấp nguồn, mô tơ quay và thông qua hộp số giảm tốc làm trục van xoay một góc 90 độ, từ đó bi van mở hoàn toàn hoặc đóng hoàn toàn, hoặc điều tiết một phần lưu lượng tùy theo tín hiệu điều khiển. Nhờ cơ cấu này, van có thể được vận hành tự động từ xa thông qua tủ điện, PLC hoặc bộ hẹn giờ, thay thế hoàn toàn thao tác mở van bằng tay.
Về xuất xứ, bộ truyền động điện Alohan được sản xuất tại Hàn Quốc và nhập khẩu nguyên chiếc về Việt Nam, đi kèm đầy đủ chứng từ CO/CQ. Thân van có thể được lắp ghép trong nước hoặc nhập khẩu đồng bộ tùy theo yêu cầu của từng dự án, trong đó phổ biến nhất là phương án kết hợp van bi inox 304 mặt đán hoặc van bi lắp ren với đầu điện Alohan chính hãng.
Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản nhất của dòng van bi điều khiển điện Alohan, giúp kỹ sư thiết kế và bộ phận mua hàng tra cứu nhanh khi lập bảng khối lượng.
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Dải kích cỡ | DN15 đến DN200 (1/2 inch đến 8 inch) |
| Chất liệu thân van | Inox 304, Inox 316, nhựa PVC/UPVC, CPVC |
| Điện áp sử dụng | 220V AC, 24V DC, 380V AC (tùy chọn theo yêu cầu) |
| Model bộ điện Alohan thông dụng | KE002, KE004, KE005, KE006, KE008, KE010, KE015, KE020 |
| Kiểu kết nối | Nối ren, mặt bích JIS 10K, ANSI 150, PN16, tri-clamp |
| Chế độ vận hành | On/Off hoặc điều khiển tuyến tính (tín hiệu 4-20mA / 0-10V) |
| Tiêu chuẩn kháng nước | IP67, tùy chọn IP68 cho môi trường ngập nước |
| Áp lực làm việc | PN10, PN16, PN25 |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy vật liệu gioăng PTFE hoặc FKM) |
| Góc quay | 0 đến 90 độ, có công tắc hành trình ngắt điện tự động |
| Chứng từ đi kèm | CO/CQ, tem nhãn Alohan Made in Korea, hướng dẫn sơ đồ đấu nối |
Lưu ý khi chọn thông số: với môi trường hóa chất ăn mòn mạnh nên ưu tiên thân van inox 316 hoặc nhựa UPVC; với hệ thống hơi nóng cần chọn gioăng PTFE chịu nhiệt và kiểm tra lại nhiệt độ làm việc tối đa của bộ điện. Với các đường ống có yêu cầu điều tiết lưu lượng, cần đặt hàng phiên bản tuyến tính thay vì bản On/Off thông thường.
Quý khách cần bảng thông số chi tiết theo từng model cụ thể hoặc bản vẽ kích thước mặt bích để đối chiếu với đường ống hiện hữu, vui lòng liên hệ hotline 09 1800 6799 để được bộ phận kỹ thuật gửi tài liệu trong ngày.
Khi tủ điện cấp nguồn, mô tơ trong bộ truyền động quay và truyền chuyển động qua hộp số giảm tốc xuống trục van, làm bi van xoay một góc 90 độ. Khi bi van đến vị trí mở hoàn toàn hoặc đóng hoàn toàn, cam trong bộ điện chạm vào công tắc hành trình và ngắt nguồn cấp cho mô tơ, đồng thời xuất tín hiệu phản hồi về tủ điều khiển. Với phiên bản tuyến tính, bộ điều khiển so sánh tín hiệu 4-20mA từ PLC với vị trí thực tế của van để dừng mô tơ tại đúng góc mở yêu cầu, nhờ đó có thể điều tiết lưu lượng và áp suất theo tỷ lệ mong muốn.
Trường hợp mất điện đột ngột, người vận hành có thể dùng tay quay hoặc lục giác sự cố trên bộ điện để đưa van về trạng thái an toàn mà không cần tháo lắp thiết bị.
Để chọn đúng vật liệu ngay từ đầu, khách hàng nên xác định rõ loại lưu chất, nồng độ hóa chất, nhiệt độ làm việc và áp lực đường ống. Bộ phận kỹ thuật của TBCNSG.com sẵn sàng tư vấn miễn phí dựa trên bảng thông số thực tế của từng công trình.
Mô men xoắn (torque) của bộ điện là yếu tố quyết định khả năng vận hành van. Chọn bộ điện có mô men quá nhỏ sẽ khiến van kẹt, cháy mô tơ; chọn quá lớn sẽ làm tăng chi phí không cần thiết. Bảng dưới đây là gợi ý phối ghép tham khảo cho van bi inox và van bi nhựa trong điều kiện làm việc thông thường.
| Kích thước van | Model bộ điện Alohan đề xuất | Ghi chú |
|---|---|---|
| DN15 đến DN25 | KE002, KE004 | Phù hợp van bi inox lắp ren, van nhựa đường kính nhỏ |
| DN32 đến DN50 | KE005, KE006 | Dùng phổ biến cho van bi inox mặt bích, van nhựa cỡ trung |
| DN65 đến DN100 | KE008, KE010 | Nên kiểm tra lại áp lực làm việc thực tế trước khi đặt hàng |
| DN125 đến DN200 | KE015, KE020 hoặc lớn hơn | Cần tính toán mô men khởi động khi đường ống có áp cao |
Với môi trường có áp lực cao, lưu chất có độ nhớt lớn hoặc tần suất đóng mở liên tục, nên chọn bộ điện dư tải khoảng 20 đến 30 phần trăm so với mô men yêu cầu để tăng tuổi thọ thiết bị. Trường hợp lắp đầu điện Alohan cho thân van của hãng khác, cần kiểm tra lại kích thước mặt bích chuẩn ISO 5211 và chiều cao trục van để đảm bảo khớp nối đồng tâm.
Giá van bi điều khiển điện Alohan phụ thuộc vào bốn yếu tố chính: kích thước van, chất liệu thân van (inox 304, inox 316 hay nhựa), chế độ vận hành (On/Off hay tuyến tính 4-20mA) và điện áp sử dụng (220V AC hay 24V DC). Bộ điện tuyến tính và bộ điện 24V DC thường có giá cao hơn bản On/Off 220V AC do cấu tạo mạch điều khiển phức tạp hơn.
| Nhóm sản phẩm | Kích thước | Khoảng giá tham khảo |
|---|---|---|
| Van bi nhựa UPVC điều khiển điện Alohan | DN15 đến DN50 | Liên hệ báo giá theo số lượng đơn hàng |
| Van bi inox 304 lắp ren điều khiển điện Alohan | DN15 đến DN50 | Liên hệ báo giá theo model bộ điện |
| Van bi inox 304 mặt bích điều khiển điện Alohan | DN50 đến DN100 | Liên hệ báo giá theo tiêu chuẩn mặt bích |
| Van bi inox 316 mặt bích điều khiển điện Alohan | DN65 đến DN200 | Liên hệ báo giá theo mô men và điện áp |
| Van bi 3 ngả điều khiển điện Alohan | DN15 đến DN100 | Liên hệ báo giá theo sơ đồ chuyển tuyến |
Mức giá thực tế được điều chỉnh theo số lượng đặt hàng, tiến độ giao và chính sách chiết khấu dành cho nhà thầu, đại lý và dự án. Quý khách vui lòng gửi danh mục cần báo giá kèm thông số kích thước, chất liệu và điện áp về hotline 09 1800 6799 hoặc email [email protected] để nhận bảng giá chi tiết trong thời gian sớm nhất.
Nhận báo giá van bi điện Alohan ưu đãi cho dự án, chiết khấu hấp dẫn cho đại lý và nhà thầu. Gọi ngay 09 1800 6799 để được bộ phận kinh doanh hỗ trợ trực tiếp.
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Mô tơ không quay khi cấp điện | Mất nguồn, đấu sai dây hoặc công tắc hành trình đã ngắt | Kiểm tra nguồn và sơ đồ đấu dây, kiểm tra vị trí cam công tắc hành trình |
| Van bị kẹt, mô tơ kêu to | Rác hoặc cặn bẩn kẹt trong bi van, mô men bộ điện không đủ | Tháo kiểm tra bi van, vệ sinh đường ống, cân nhắc nâng cấp bộ điện lớn hơn |
| Rò rỉ tại vị trí kết nối | Gioăng chưa siết đủ lực hoặc gioăng đã lão hóa | Siết lại theo lực tiêu chuẩn, thay gioăng PTFE mới nếu cần |
| Van không dừng đúng góc 90 độ | Cam công tắc hành trình bị lệch | Hiệu chỉnh lại cam theo hướng dẫn của nhà sản xuất |
| Tín hiệu 4-20mA không ổn định | Nhiễu đường tín hiệu, tiếp địa chưa tốt | Kiểm tra che chắn dây tín hiệu, đảm bảo tiếp địa đạt yêu cầu |
Khi chọn đơn vị cung cấp van bi điều khiển điện Alohan, khách hàng nên ưu tiên các tiêu chí sau để đảm bảo quyền lợi lâu dài:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối van bi điều khiển điện Alohan nhập khẩu chính hãng, đầy đủ chứng từ CO/CQ, hàng sẵn kho tại thành phố Hồ Chí Minh, giao hàng toàn quốc và hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện thoại: 09 1800 6799 | Email: [email protected]
Quý khách có thể tham khảo thêm các dòng sản phẩm liên quan như van bướm điện Alohan, van bi điều khiển khí nén và tài liệu sơ đồ đấu nối van điện 220V để có cái nhìn tổng thể trước khi quyết định đầu tư cho hệ thống.
Có. Tùy theo loại lưu chất và nồng độ, khách hàng có thể chọn thân van inox 316 hoặc nhựa UPVC/CPVC kết hợp gioăng PTFE để đảm bảo khả năng chống ăn mòn. Với axit và kiềm mạnh, nên ưu tiên thân nhựa UPVC hoặc CPVC.
Sản phẩm được bảo hành tiêu chuẩn 12 tháng theo chính sách của nhà phân phối, áp dụng cho các lỗi phát sinh từ nhà sản xuất. Một số dự án có thể được xem xét kéo dài thời gian bảo hành tùy theo khối lượng đặt hàng.
Có. Mỗi lô hàng đều đi kèm chứng nhận xuất xứ và chứng nhận chất lượng, cung cấp cho khách hàng khi nghiệm thu công trình hoặc khi có yêu cầu kiểm tra từ chủ đầu tư.
Dòng sản phẩm phổ biến sử dụng điện áp 220V AC và 24V DC. Một số model đặc biệt có thể dùng 380V AC hoặc 12V DC theo yêu cầu riêng của dự án.
Được, miễn là mặt bích kết nối của thân van tương thích chuẩn ISO 5211 và kích thước trục van phù hợp với khớp nối của bộ điện. Quý khách nên gửi ảnh hoặc bản vẽ thân van để bộ phận kỹ thuật kiểm tra trước khi đặt hàng.
Sơ đồ đấu nối được in trên tem hoặc gửi kèm trong hộp sản phẩm, phân biệt rõ các dây nguồn, dây tín hiệu điều khiển và dây phản hồi vị trí. Với bản tuyến tính 4-20mA, cần đấu đúng cực tính tín hiệu để tránh sai lệch giá trị điều khiển.
