Van bi điều khiển điện Nutork là giải pháp tự động hóa dòng chảy được nhiều kỹ sư M&E, nhà thầu công trình và cán bộ thu mua nhà máy lựa chọn cho hệ thống nước, khí, hóa chất và hơi nóng. Bài viết dưới đây tổng hợp đầy đủ thông tin về cấu tạo, nguyên lý hoạt động, bảng thông số kỹ thuật, cách phân loại và hướng dẫn chọn mua van bi điện Nutork chính hãng, giúp bạn đưa ra quyết định đầu tư chính xác.

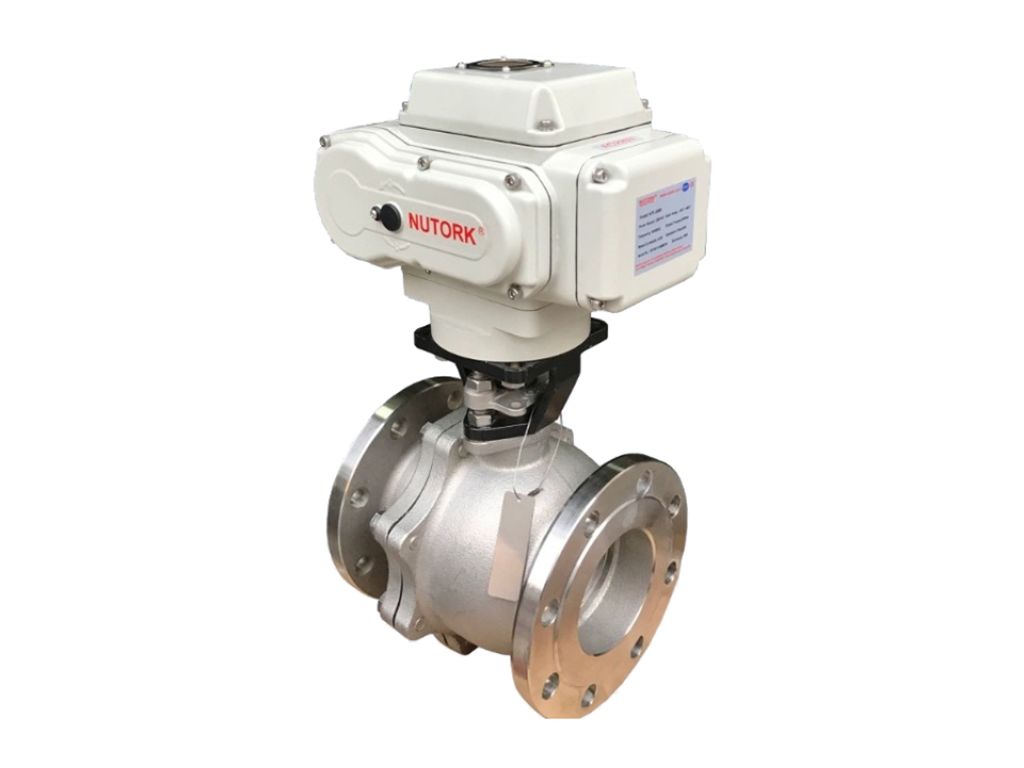

Van bi điều khiển điện Nutork là sự kết hợp giữa thân van bi cơ học và bộ truyền động điện Nutork (Electric Actuator). Thân van đảm nhận nhiệm vụ đóng mở dòng chảy nhờ cơ cấu bi xoay 90 độ, trong khi bộ truyền động điện Nutork cung cấp mô-men xoắn để tự động hóa thao tác đóng mở hoặc điều tiết lưu lượng theo tín hiệu điều khiển.
Nutork là thương hiệu thiết bị công nghiệp được thiết kế và phát triển theo tiêu chuẩn châu Âu, có mặt tại nhiều thị trường trên thế giới. Tại Việt Nam, dòng van bi điện Nutork được đánh giá cao nhờ độ bền cơ học, khả năng chống ăn mòn và khả năng tích hợp linh hoạt với nhiều loại thân van khác nhau thông qua mặt bích chuẩn ISO 5211.
Vậy van bi điện Nutork có tốt không? Câu trả lời là có, đặc biệt phù hợp cho các hệ thống xử lý nước, nhà máy hóa chất, hệ thống HVAC và các dây chuyền sản xuất yêu cầu tự động hóa cao. Với thiết kế vỏ hợp kim nhôm sơn Epoxy, tiêu chuẩn chống nước IP67 (tùy chọn IP68) và tích hợp tay quay khẩn cấp, sản phẩm đáp ứng tốt cả điều kiện vận hành trong nhà lẫn ngoài trời.
Các thuật ngữ và khái niệm liên quan bạn nên nắm rõ khi tìm hiểu dòng sản phẩm này bao gồm: Nutork Controls, Electric Actuator, van điều khiển tự động, van công nghiệp, chuẩn kết nối ISO 5211 và cấp bảo vệ IP67.
Một chiếc van bi điều khiển điện Nutork hoàn chỉnh gồm hai phần chính: thân van bi và bộ truyền động điện. Mỗi phần đều được chế tạo từ vật liệu và linh kiện đạt tiêu chuẩn công nghiệp.
Thân van bi (Valve Body):
Bộ điều khiển điện (Electric Actuator Nutork - Series NK/NKE):
Bộ truyền động điện Nutork hỗ trợ hai cơ chế điều khiển cốt lõi, phục vụ các nhu cầu ứng dụng khác nhau.
Dạng ON/OFF: Van chuyển đổi giữa trạng thái đóng hoàn toàn (góc 0 độ) và mở hoàn toàn (góc 90 độ) khi cấp nguồn điện AC220V, DC24V hoặc AC380V. Đây là chế độ phổ biến cho các hệ thống chỉ cần đóng mở đường ống theo lịch trình hoặc theo tín hiệu bật/tắt từ tủ điều khiển.
Dạng Tuyến tính (Modulating): Bộ điện nhận tín hiệu analog 4-20mA hoặc 0-10V để điều chỉnh góc mở van theo tỷ lệ phần trăm (ví dụ 10%, 25%, 50%, 75%). Chế độ này cho phép điều tiết lưu lượng chính xác, phù hợp với hệ thống HVAC, chiller, điều áp và các quy trình công nghệ yêu cầu kiểm soát lưu lượng liên tục.
Bảng dữ liệu kỹ thuật tổng hợp dưới đây giúp kỹ sư tra cứu nhanh các thông số quan trọng khi chọn van bi điện Nutork cho công trình.
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Kích cỡ (Size) | DN15 - DN300 (1/2 inch - 12 inch) |
| Vật liệu thân van | Inox 304 (CF8), Inox 316 (CF8M), nhựa UPVC, gang đúc (Ductile Iron) |
| Điện áp sử dụng | 220V AC, 24V DC, 380V AC (3 pha), 110V AC |
| Tiêu chuẩn chống nước | IP67 (tiêu chuẩn), IP68 (tùy chọn ngâm nước) |
| Kiểu kết nối | Nối ren (NPT/BSPT), lắp mặt bích (JIS 10K, ANSI 150LB, PN16), rắc co |
| Áp lực làm việc | PN10, PN16, PN25, PN40, 10K, 150LB |
| Nhiệt độ làm việc | -20 độ C đến 180 độ C (gioăng PTFE), cao hơn dùng gioăng kim loại/PEEK |
| Mô-men xoắn bộ điện (Torque) | 30 Nm - 2000 Nm |
Để chọn đúng van bi điều khiển điện Nutork, bạn cần thực hiện theo trình tự sau:
Bảng tra cứu nhanh dưới đây giúp bạn tham khảo cách ghép model bộ điện Nutork với kích thước van bi tương ứng.
| Kích thước van | Model bộ điện Nutork gợi ý | Mô-men xoắn tham khảo |
|---|---|---|
| DN15 - DN25 | NK03 | 30 Nm |
| DN32 - DN50 | NK05 | 50 Nm |
| DN65 - DN80 | NK08 | 80 Nm |
| DN100 | NK10 | 100 Nm |
| DN125 - DN150 | NK15 | 150 Nm |
| DN200 | NK20 | 200 Nm |
| DN250 - DN300 | NK60 | 600 Nm |
Việc đấu nối đúng kỹ thuật quyết định tuổi thọ và độ ổn định của van bi điện Nutork. Dưới đây là các lưu ý quan trọng:
Giá van bi điều khiển điện Nutork phụ thuộc vào các yếu tố: kích cỡ van, chất liệu thân van (inox, nhựa hay gang), chuẩn điều khiển (ON/OFF hay tuyến tính 4-20mA) và cấp bảo vệ (IP67 hay IP68). Để nhận báo giá chính xác, quý khách vui lòng liên hệ trực tiếp hotline kỹ thuật.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) cam kết cung cấp van bi điều khiển điện Nutork nhập khẩu chính hãng, đầy đủ giấy tờ CO, CQ, Packing List, bảo hành 12 - 24 tháng, hỗ trợ giao hàng toàn quốc.
Quý khách có thể yêu cầu tải catalogue PDF chính thức và nhận tư vấn chọn model Nutork chuẩn mô-men xoắn qua hotline kỹ thuật. Đội ngũ kỹ sư của TBCNSG hỗ trợ tư vấn 24/7, giúp bạn chọn đúng sản phẩm cho hệ thống.
Q1: Van bi điều khiển điện Nutork có mở bằng tay được khi cúp điện không?
Có. Bộ truyền động Nutork được thiết kế với vô lăng hoặc tay quay phụ cho phép thao tác khẩn cấp khi mất điện. Ngoài ra, một số model còn có lỗ lục giác để thao tác bằng dụng cụ chuyên dụng.
Q2: Thời gian đóng/mở của van bi điện Nutork là bao lâu?
Thời gian đóng/mở trung bình từ 10 giây đến 30 giây, tùy thuộc vào công suất và mô-men xoắn của từng model. Các model có mô-men xoắn lớn thường có thời gian hành trình lâu hơn.
Q3: Bộ điện Nutork NK series có lắp được cho các dòng van bi cơ có sẵn không?
Có thể lắp được nếu van cơ có đế chuẩn ISO 5211 tương thích với mặt bích của bộ truyền động. Đây là ưu điểm lớn giúp tiết kiệm chi phí khi nâng cấp hệ thống van cơ hiện hữu lên tự động.
Q4: Nên chọn chuẩn IP67 hay IP68 cho van bi điện Nutork?
IP67 phù hợp cho hầu hết ứng dụng trong nhà và ngoài trời có mái che. Nếu van lắp ở vị trí có khả năng ngập nước hoặc rửa trực tiếp bằng vòi áp lực, nên chọn IP68.
Q5: Van bi điện Nutork có hỗ trợ xuất tín hiệu phản hồi về tủ điều khiển không?
Có. Các model NK series tích hợp tiếp điểm phụ (auxiliary contacts) cho phép xuất tín hiệu trạng thái đóng/mở về tủ điều khiển hoặc hệ thống SCADA.
