Van Bi Điều Khiển Điện Genebre (Tây Ban Nha)

Van Bi Điều Khiển Điện Genebre (Tây Ban Nha) - Bảng Giá & Thông Số Kỹ Thuật

Van bi điều khiển điện Genebre là dòng sản phẩm kết hợp giữa thân van bi công nghiệp đến từ thương hiệu Genebre (Tây Ban Nha) và bộ truyền động điện (Electric Actuator) gắn trực tiếp theo tiêu chuẩn mặt đán ISO 5211. Sản phẩm được các kỹ sư cơ điện, phòng vật tư và nhà thầu tại Việt Nam lựa chọn cho các hệ thống tự động hóa lưu chất yêu cầu độ kín cao, tuổi thọ dài và khả năng chịu môi trường ẩm ướt đặc trưng của khí hậu nhiệt đới.

Bài viết dưới đây tổng hợp đầy đủ cấu tạo, nguyên lý hoạt động, dải sản phẩm, thông số kỹ thuật, sơ đồ đấu nối điện, khung giá tham khảo và kinh nghiệm chọn mua van bi điện Genebre chính hãng. Quý khách cần báo giá chi tiết hoặc tư vấn chọn mã theo hệ thống thực tế, vui lòng liên hệ hotline 09 1800 6799 của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn.

1. Tổng quan về van bi điều khiển điện Genebre

Genebre là thương hiệu thiết bị van và phụ kiện công nghiệp của Tây Ban Nha, có nhà máy sản xuất tại châu Âu và hệ thống phân phối phủ rộng nhiều quốc gia. Trong ngành van công nghiệp, Genebre được biết đến với các dòng van bi inox, van bướm, van cổng, van một chiều và đặc biệt là các bộ truyền động điện - khí nén dùng cho hệ thống tự động hóa.

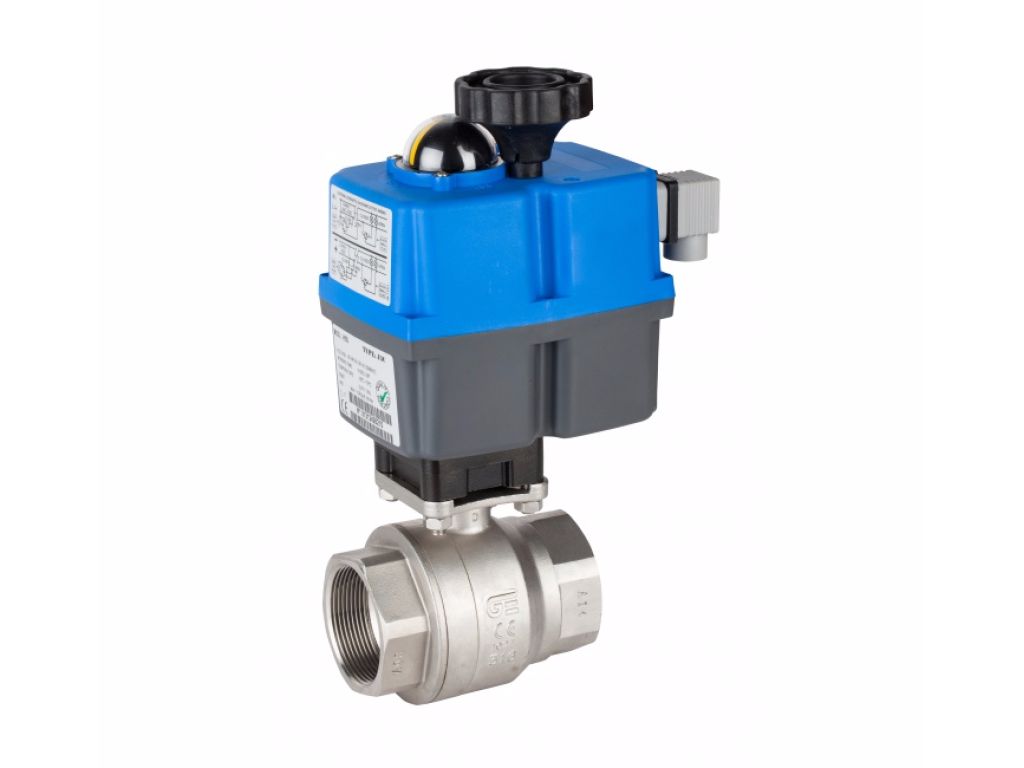

Van bi điều khiển điện Genebre (Electric Actuator Ball Valve Genebre) là sản phẩm hoàn chỉnh gồm hai phần: thân van bi Genebre và bộ truyền động điện Genebre. Hai phần được kết nối trực tiếp qua mặt đán ISO 5211 mà không cần bộ gá trung gian (bracket), giúp giảm sai số đồng tâm, giảm chi phí lắp đặt và tăng độ ổn định khi vận hành.

Dòng van này được ưa chuộng tại Việt Nam nhờ các lý do:

• Xuất xứ Tây Ban Nha, chứng từ CO/CQ đầy đủ, đáp ứng yêu cầu nghiệm thu của các dự án có vốn đầu tư nước ngoài.
• Kết cấu van bi góc quay 90 độ cho phép đóng mở nhanh, mô-men xoắn thấp, tiết kiệm năng lượng cho actuator.
• Vật liệu inox 304/316 và gioăng PTFE phù hợp với nước sạch, nước thải, hóa chất và thực phẩm.
• Bộ điện có cấp bảo vệ IP67/IP68, chịu được rửa trôi và độ ẩm cao.
• Có tay quay cơ (manual override) để xử lý khi mất điện khẩn cấp.

2. Cấu tạo và nguyên lý hoạt động của van bi điện Genebre

2.1 Cấu tạo chi tiết

Một chiếc van bi điều khiển điện Genebre hoàn chỉnh bao gồm hai cụm chính:

Bộ truyền động điện (Electric Actuator):

• Động cơ điện xoay chiều hoặc một chiều, kết hợp hộp giảm tốc bánh răng để tạo mô-men xoắn đầu ra phù hợp với từng cỡ van.
• Vỏ bảo vệ bằng hợp kim nhôm hoặc nhựa kỹ thuật, sơn tĩnh điện, đạt cấp bảo vệ IP67 hoặc IP68 tùy model.
• Hệ thống công tắc hành trình (limit switch) tự ngắt điện khi van đạt góc mở 0 độ hoặc 90 độ, bảo vệ động cơ không bị quá tải.
• Bộ điều khiển dạng ON/OFF (đóng mở) hoặc dạng tuyến tính Modulating nhận tín hiệu 4-20mA / 0-10V.
• Tay quay cơ (manual override) cho phép thao tác bằng tay khi mất điện, kèm cần gạt hoặc núm xoay có chốt an toàn.
• Các tiếp điểm phụ (auxiliary limit switch) để lấy tín hiệu phản hồi về tủ điều khiển.
• Đối với bản 24V DC hoặc bản có yêu cầu đặc biệt, có thể tích hợp bộ tích điện fail-safe để van tự về vị trí an toàn khi mất nguồn.

Thân van bi (Ball Valve Body):

• Trục van (stem) bằng inox, được xử lý bề mặt chống mài mòn và chống ăn mòn.
• Bi van (ball) đánh bóng gương bằng inox 304 hoặc inox 316, đảm bảo độ kín và giảm ma sát.
• Gioăng làm kín bằng PTFE hoặc RTFE (PTFE gia cường 15% sợi thủy tinh) chịu được nhiệt độ và hóa chất.
• Kiểu kết nối: nối ren (threaded), nối mặt đán (flanged theo DIN/ANSI), nối clamp hoặc hàn.
• Kết cấu thân: loại 2 thân (2-piece) hoặc 3 thân (3-piece) tháo lắp nhanh để bảo trì.
• Mặt đán trên cùng theo chuẩn ISO 5211 với các kích thước phổ biến F03, F04, F05, F07, F10.

2.2 Nguyên lý vận hành

Khi cấp nguồn điện, động cơ trong bộ truyền động quay và truyền chuyển động qua hệ thống bánh răng giảm tốc, tạo mô-men xoắn lên trục van. Trục van quay quả bi một góc 90 độ quanh trục của nó, chuyển van từ trạng thái đóng sang mở hoặc ngược lại. Khi quả bi tới vị trí giới hạn, hệ thống công tắc hành trình tác động và ngắt điện cấp cho động cơ, đồng thời gửi tín hiệu phản hồi về tủ điều khiển nếu có sử dụng tiếp điểm phụ.

Với dạng điều khiển tuyến tính (modulating), bộ điều khiển so sánh tín hiệu đặt (4-20mA hoặc 0-10V) với tín hiệu phản hồi từ biến trở vị trí, sau đó điều khiển động cơ quay đến đúng góc mở yêu cầu. Nhờ vậy van có thể giữ ở các vị trí trung gian như 30%, 50% hay 70% để điều tiết lưu lượng thay vì chỉ đóng mở hoàn toàn.

3. Các loại van bi điều khiển điện Genebre phổ biến trên thị trường

3.1 Phân loại theo số cổng và cấu trúc thân

Van bi điện 2 ngả (2-way): Dùng để đóng mở hoặc điều tiết dòng chảy trên một tuyến ống. Trong đó, loại 2 thân (2-piece) có kết cấu gọn, giá thành hợp lý, phù hợp đa số hệ thống. Loại 3 thân (3-piece) cho phép tháo rời phần thân giữa để vệ sinh, thay gioăng hoặc thay bi van mà không cần cắt đường ống, rất phù hợp với hệ thống thực phẩm, dược phẩm và hóa chất cần bảo trì định kỳ.

Van bi điện 3 ngả (3-way): Dùng để chuyển hướng, trộn hoặc phân nhánh dòng chảy. Dạng chữ L dùng để chuyển dòng giữa hai nhánh, dạng chữ T dùng để trộn hai dòng hoặc chia một dòng thành hai. Đây là lựa chọn phổ biến trong hệ thống xử lý nước, HVAC và các trạm trộn hóa chất.

3.2 Phân loại theo kiểu điều khiển

Đóng mở ON/OFF: Van chỉ có hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn. Thời gian hành trình thường từ 10 giây đến 30 giây tùy kích cỡ và mô-men. Đây là dạng phổ biến nhất, chi phí đầu tư thấp, phù hợp với các vị trí chỉ cần đóng mở theo lịch hoặc theo tín hiệu từ cảm biến mức.

Điều khiển tuyến tính (Modulating 4-20mA / 0-10V): Van có thể dừng ở bất kỳ góc mở nào trong dải 0-90 độ theo tín hiệu điều khiển. Dạng này dùng cho các vị trí cần điều tiết lưu lượng, giữ ổn định nhiệt độ, áp suất hoặc nồng độ trong hệ thống. Chi phí đầu tư cao hơn ON/OFF nhưng giúp tiết kiệm năng lượng bơm và tăng độ chính xác của quá trình.

3.3 Phân loại theo điện áp và vật liệu

Theo điện áp:

• 220V AC: Phổ biến nhất tại Việt Nam, dùng trực tiếp lưới điện công nghiệp hoặc dân dụng.
• 24V DC: An toàn cho người vận hành, phù hợp hệ thống điều khiển PLC và các khu vực yêu cầu cấp bảo vệ an toàn.
• 110V AC và 380V: Dùng cho một số dự án có tiêu chuẩn riêng hoặc hệ thống công suất lớn.

Theo vật liệu thân van:

• Inox 304: Chịu ăn mòn tốt, dùng cho nước sạch, nước thải và môi trường dân dụng.
• Inox 316: Chịu hóa chất và clo tốt hơn, phù hợp thực phẩm, dược phẩm, nước biển và hóa chất ăn mòn.
• Đồng (brass): Dùng cho hệ thống nước sạch, khí nén, giá thành thấp.
• Nhựa PVC/PP: Chịu axit, kiềm, muối, dùng trong xử lý nước và hóa chất ăn mòn.

4. Bảng thông số kỹ thuật tiêu chuẩn của van bi điện Genebre

Bảng dưới đây tổng hợp các thông số kỹ thuật chung để kỹ sư tra cứu nhanh khi lựa chọn van bi điều khiển điện Genebre cho hệ thống.

5. Ưu điểm nổi bật của van bi điều khiển điện Genebre Tây Ban Nha

• Chất lượng châu Âu: Sản phẩm đạt các chứng nhận CE, ISO, REACH, được kiểm tra chất lượng tại nhà máy trước khi xuất khẩu.
• Kết nối trực tiếp chuẩn ISO 5211: Actuator lắp khít trực tiếp lên mặt đán thân van, không cần bộ gá trung gian, giảm chi phí và giảm rung lắc khi vận hành.
• Chống nước, chống bụi IP67/IP68: Phù hợp với môi trường ẩm ướt, khu vực rửa trôi và khí hậu Việt Nam.
• Tay quay cơ khẩn cấp: Xử lý kịp thời khi mất điện hoặc khi cần đóng van nhanh trong tình huống sự cố.
• Độ kín cao: Quả bi đánh bóng kết hợp gioăng PTFE cho độ kín tuyệt đối, hạn chế rò rỉ lưu chất.
• Tuổi thọ cao: Hộp giảm tốc bánh răng kim loại và động cơ chất lượng cao giúp giảm chi phí bảo trì trong suốt vòng đời sản phẩm.
• Dễ tích hợp tự động hóa: Có sẵn tiếp điểm phản hồi, tín hiệu điều khiển và các tùy chọn bổ trợ để đấu nối với PLC, SCADA hoặc tủ điều khiển trung tâm.

6. Ứng dụng thực tế trong các ngành công nghiệp tại Việt Nam

• Xử lý nước sạch và nước thải: Đóng mở tuyến ống theo tín hiệu mức, điều tiết lưu lượng bơm, chuyển dòng giữa các bể xử lý.
• Thực phẩm và đồ uống (F&B): Van bi inox 316 kết nối clamp hoặc nối ren dùng trong dây chuyền bia, nước giải khát, sữa, chế biến thực phẩm, đáp ứng yêu cầu vệ sinh CIP/SIP.
• Nhà máy hóa chất: Van inox 316 hoặc nhựa chịu được axit, kiềm và dung môi, kết hợp điều khiển tuyến tính để định lượng chính xác.
• Dệt nhuộm: Điều tiết lưu lượng nước cấp và hóa chất nhuộm, giúp ổn định màu và tiết kiệm nước.
• Hệ thống HVAC: Van bi 2 ngả và 3 ngả điều khiển điện dùng cho chilled water, hot water, điều tiết theo tín hiệu 0-10V từ bộ điều khiển trung tâm.
• Lò hơi công nghiệp: Đóng mở cấp nước, xả đáy và các tuyến hơi phụ trợ.
• Nông nghiệp và nuôi trồng thủy sản: Điều tiết nước tưới, cấp nước ao nuôi theo lịch tự động.

7. Sơ đồ đấu nối điện và hướng dẫn lắp đặt chuẩn kỹ thuật

7.1 Sơ đồ đấu nối dây điện

Đấu nối sai là nguyên nhân hàng đầu gây cháy động cơ actuator. Kỹ sư cần xác định rõ loại điều khiển trước khi cấp nguồn.

Với loại ON/OFF:

• Nguồn cấp: 2 dây (L, N) với 220V AC hoặc 2 dây (+,-) với 24V DC, kèm dây tiếp địa PE nếu có.
• Dây điều khiển: thường gồm dây trung tính chung (common), dây lệnh mở (open) và dây lệnh đóng (close). Cấp điện vào dây lệnh mở để van mở, cấp vào dây lệnh đóng để van đóng.
• Dây phản hồi: 2 tiếp điểm phụ báo van đang mở và van đang đóng, đấu về đèn báo hoặc đầu vào PLC.

Với loại tuyến tính (Modulating):

• Nguồn cấp: 2 dây L, N hoặc 2 dây (+,-) tùy điện áp.
• Tín hiệu điều khiển: 2 dây nhận 4-20mA hoặc 0-10V từ bộ điều khiển. Cần đúng chiều phân cực, sai chiều sẽ không nhận tín hiệu.
• Tín hiệu phản hồi: 2 dây xuất 4-20mA về tủ để giám sát vị trí thực tế của van.

Lưu ý bắt buộc: Tuyệt đối không đấu nhầm pha vào dây tín hiệu, không cấp nguồn 220V vào đầu vào 4-20mA, không đấu tắt công tắc hành trình. Trước khi cấp nguồn cần đo lại điện áp và kiểm tra sơ đồ trên tem của actuator. Với hệ thống quan trọng, nên dùng aptomat và rơ le bảo vệ riêng cho từng van.

7.2 Lưu ý quan trọng khi lắp đặt và vận hành

• Kiểm tra điện áp thực tế tại tủ điện trước khi cấp vào actuator, đảm bảo đúng 220V AC hoặc 24V DC theo nameplate.
• Vệ sinh sạch lòng đường ống trước khi lắp van, tránh cặn bẩn, hàn xỉ làm xước bi van và gioăng.
• Lắp van theo phương ngang hoặc phương đứng, ưu tiên trục van thẳng đứng. Không lắp chúc ngược bộ điện xuống dưới vì nước có thể xâm nhập qua trục và làm hỏng động cơ.
• Chừa khoảng trống phía trên và xung quanh actuator để thao tác tay quay khẩn cấp và bảo trì.
• Siết bu lông mặt đán đúng lực, đảm bảo đồng tâm giữa trục actuator và trục van trước khi vận hành thử.
• Chạy thử không tải trước khi đưa vào hệ thống, kiểm tra chiều quay và tín hiệu phản hồi.
• Với môi trường ngoài trời, nên bổ sung mái che hoặc chọn bản IP68 để tăng tuổi thọ thiết bị.

8. Báo giá van bi điều khiển điện Genebre & Yếu tố ảnh hưởng

Giá van bi điều khiển điện Genebre phụ thuộc vào bốn yếu tố chính: kích cỡ van, vật liệu thân van, kiểu điều khiển của actuator và điện áp sử dụng. Bảng dưới đây là khung giá tham khảo theo nhóm kích cỡ, chưa bao gồm VAT và phụ kiện tùy chọn.

Các yếu tố làm thay đổi giá:

• Kích cỡ van càng lớn, mô-men xoắn yêu cầu càng cao, actuator càng đắt.
• Inox 316 có giá cao hơn inox 304 khoảng 20% - 35% do khả năng chịu ăn mòn vượt trội.
• Điều khiển tuyến tính đắt hơn ON/OFF do có bộ điều khiển và biến trở phản hồi.
• Kiểu kết nối mặt đán thường đắt hơn nối ren ở cùng kích cỡ.
• Các tùy chọn bổ sung như bộ tích điện fail-safe, tiếp điểm phụ, gia nhiệt chống ẩm hoặc bản IP68 làm tăng chi phí.
• Điện áp 24V DC và các bản đặc biệt thường có giá cao hơn bản 220V AC tiêu chuẩn.

Để nhận báo giá van bi điều khiển điện Genebre chính xác theo đúng mã hàng và số lượng dự án, kèm chiết khấu ưu đãi, quý khách vui lòng liên hệ hotline 09 1800 6799 hoặc email [email protected]. Đội ngũ kỹ thuật của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn sẽ hỗ trợ chọn mã, kiểm tra tồn kho và gửi báo giá trong thời gian sớm nhất.

9. Kinh nghiệm chọn mua van bi điện Genebre chính hãng

Kiểm tra bộ chứng từ đi kèm: Một lô hàng chính hãng luôn có CO (Certificate of Origin) do Phòng Thương mại Tây Ban Nha cấp, CQ (Certificate of Quality) của nhà sản xuất, Packing List và catalogue gốc. Trên CO cần thể hiện rõ xuất xứ Spain và thông tin nhà sản xuất trùng khớp với nhãn sản phẩm.

Phân biệt tem nhãn thật và hàng nhái:

• Tem Genebre chính hãng in sắc nét, mã QR hoặc mã lô rõ ràng, không nhòe.
• Trên thân van có dập nổi logo, kích cỡ, vật liệu và tiêu chuẩn mặt đán.
• Trọng lượng van thật thường nặng hơn hàng nhái cùng kích cỡ do thành van dày hơn.
• Bề mặt gia công nhẵn, mối hàn đều, không có ba via.
• Actuator có nameplate ghi rõ điện áp, mô-men, cấp bảo vệ và số serial.

Chọn đơn vị phân phối uy tín:

• Đơn vị có giấy ủy quyền hoặc quan hệ nhập khẩu trực tiếp với Genebre.
• Cam kết bảo hành 12 đến 24 tháng, có chính sách đổi trả rõ ràng.
• Có sẵn phụ kiện thay thế như gioăng, bi van, actuator cùng cỡ.
• Hỗ trợ kỹ thuật tận nơi, tư vấn đấu nối và cài đặt thông số ban đầu.
• Giao hàng toàn quốc, có hóa đơn VAT đầy đủ cho doanh nghiệp.

10. Câu hỏi thường gặp (FAQ)

Mất điện thì van bi điều khiển điện Genebre có tự đóng lại được không?

Van bi điện Genebre tiêu chuẩn không tự đóng khi mất điện. Khi đó người vận hành cần dùng tay quay cơ (manual override) để đóng hoặc mở van bằng tay. Nếu hệ thống yêu cầu van tự về vị trí an toàn khi mất điện, cần chọn bản actuator có tích hợp bộ tích điện fail-safe hoặc bộ lò xo hồi vị. Quý khách nên trao đổi rõ yêu cầu này với bộ phận kỹ thuật trước khi đặt hàng.

Bộ điều khiển điện Genebre có lắp vừa cho thân van của hãng khác không?

Có thể lắp được nếu thân van của hãng khác có mặt đán theo đúng chuẩn ISO 5211 và cùng kích thước flange (F03, F04, F05, F07, F10) với actuator. Tuy nhiên cần kiểm tra thêm hai thông số quan trọng là mô-men xoắn của actuator phải lớn hơn mô-men yêu cầu của van và kích thước trục vuông phải khớp chính xác. Nếu sai lệch, cần dùng thêm bộ gá chuyển đổi, khi đó ưu điểm lắp trực tiếp sẽ không còn.

Van bi điện Genebre bảo hành bao lâu và có sẵn phụ kiện thay thế không?

Thời gian bảo hành tiêu chuẩn từ 12 đến 24 tháng tùy dòng sản phẩm và chính sách của nhà phân phối. Các phụ kiện thay thế thường có sẵn gồm gioăng PTFE, bộ bi van, trục van, công tắc hành trình và bộ actuator cùng cỡ. Quý khách nên lưu lại số serial và mã hàng trên nameplate để việc đặt phụ kiện thay thế được nhanh chóng và chính xác.

Nên chọn van bi điện Genebre 220V hay 24V cho hệ thống?

Với hệ thống dân dụng, nhà máy thông thường có sẵn lưới 220V AC, nên chọn bản 220V AC để đơn giản hóa đấu nối. Với hệ thống điều khiển bằng PLC, khu vực yêu cầu an toàn điện hoặc hệ thống có sẵn nguồn 24V DC, nên chọn bản 24V DC. Trường hợp đặc biệt như môi trường dễ cháy nổ hoặc yêu cầu tiêu chuẩn riêng, cần tư vấn kỹ trước khi đặt hàng.
