Trong hệ thống cơ điện (M&E) của các công trình hiện đại, van bi điện Belimo được xem là một trong những thiết bị điều khiển lưu lượng quan trọng bậc nhất. Đây là dòng van bi được gắn bộ truyền động điện (actuator) đến từ thương hiệu Belimo Automation AG – Thụy Sỹ, thương hiệu dẫn đầu thế giới về các giải pháp van và bộ truyền động dành riêng cho hệ thống sưởi, thông gió và điều hòa không khí (HVAC).
Bài viết dưới đây tổng hợp đầy đủ kiến thức kỹ thuật về van bi điện Belimo: cấu tạo, nguyên lý hoạt động, các dòng sản phẩm phổ biến, bảng thông số kỹ thuật, hướng dẫn chọn mã van theo yêu cầu thiết kế và những kinh nghiệm lắp đặt thực tế tại công trường. Nội dung được biên soạn hướng tới kỹ sư HVAC, nhà thầu M&E, quản lý tòa nhà và bộ phận vật tư công nghiệp đang cần thông tin chính xác để phục vụ công tác tư vấn, lựa chọn và trình duyệt vật tư.

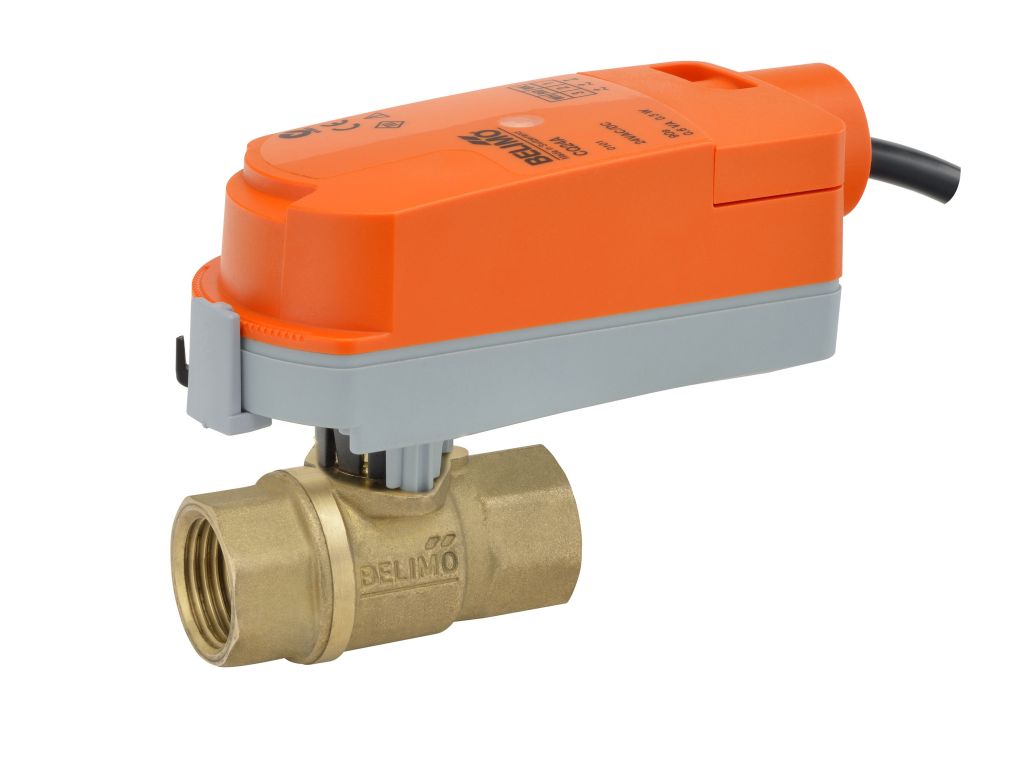

Van bi điện Belimo (tiếng Anh: Motorized Ball Valve hoặc Actuated Ball Valve) là sự kết hợp giữa thân van bi cơ khí và bộ truyền động điện. Quả bi inox bên trong thân van được khoan lỗ theo hình dạng nhất định, khi trục van xoay một góc từ 0 đến 90 độ, tiết diện lưu thông của dòng chất lỏng sẽ thay đổi tương ứng, từ đó điều tiết lưu lượng nước qua đường ống.
Nhờ khả năng đóng kín hoàn toàn, mô-men xoắn lớn và tuổi thọ cơ khí cao, van bi điện Belimo phù hợp cho cả ứng dụng đóng mở (On/Off) lẫn ứng dụng điều tiết tuyến tính (Modulating) đòi hỏi độ chính xác cao.
Để lựa chọn và vận hành đúng, kỹ sư cần nắm rõ hai thành phần cấu thành nên sản phẩm: thân van và bộ truyền động điện.
Khi tư vấn cho khách hàng, cần xác định rõ thân van và bộ truyền động thường được đặt mã riêng, có thể lắp ghép theo nhiều cấu hình khác nhau để phù hợp với từng yêu cầu dự án.
Với van bi thông thường, khi quả bi xoay, tiết diện lưu thông tăng rất nhanh ở góc mở nhỏ rồi gần như bão hòa. Điều này khiến đặc tuyến lưu lượng trở nên phi tuyến, dễ gây hiện tượng sốc áp (va đập thủy lực) và làm bộ điều khiển nhiệt độ dao động liên tục.
Công nghệ đĩa tuyến tính trên van bi Belimo giải quyết triệt để nhược điểm trên. Đĩa tuyến tính có dạng chữ V được thiết kế để diện tích lưu thông tăng dần theo góc quay của trục van, tạo ra đặc tuyến lưu lượng dạng phần trăm bằng nhau (Equal Percentage Flow Curve). Nhờ đó:
Danh mục van bi điều khiển điện Belimo được phân chia theo cấu trúc đường ống và theo công nghệ điều khiển. Việc phân loại đúng giúp kỹ sư chọn nhanh mã phù hợp với bản vẽ thiết kế.
Đây là dòng van bi điện chuyên dụng cho môi trường hơi nước (Steam), nước nóng nhiệt độ cao hoặc áp suất cao. Sản phẩm được chế tạo với vật liệu chịu nhiệt, đệm kín đặc biệt và đáp ứng các cấp áp suất theo tiêu chuẩn ANSI Class 150 và ANSI Class 300. Dòng van này thường được ứng dụng trong các nhà máy, hệ thống gia nhiệt công nghiệp và trạm hơi trung tâm.
Bảng tra cứu dưới đây tổng hợp các thông số quan trọng nhất, hỗ trợ kỹ sư M&E điền trực tiếp vào hồ sơ trình duyệt vật tư (Submittal) của dự án.
| Hạng mục | Thông số tiêu chuẩn |
|---|---|
| Kích thước đường ống (DN) | DN15 – DN80 với kết nối ren; DN50 – DN150 với kết nối mặt bích |
| Dung dịch sử dụng | Nước lạnh, nước nóng, dung dịch Glycol đến 60%, hơi nước (dòng HTCCV) |
| Nhiệt độ chất lưu | -10°C đến +120°C với dòng tiêu chuẩn; cao hơn đối với dòng HTCCV |
| Áp suất làm việc (PN) | PN16, PN25, ANSI Class 150, ANSI Class 300 |
| Điện áp nguồn | 24 VAC/DC hoặc 100-240 VAC |
| Tín hiệu điều khiển | On/Off, 3-point, 0-10 V, 4-20 mA, MP-Bus, BACnet, Modbus |
| Cấp bảo vệ vỏ actuator | IP54 hoặc IP66/IP67 (NEMA 4) cho lắp đặt ngoài trời |
Chọn sai van là nguyên nhân hàng đầu dẫn tới hiện tượng van quá tải, đóng không kín hoặc lãng phí chi phí đầu tư. Quy trình lựa chọn nên được thực hiện theo các bước sau:
Phần lớn sự cố van bi điện trên công trình không xuất phát từ chất lượng sản phẩm mà từ sai sót trong thi công. Dưới đây là những lưu ý thực tế thường bị bỏ qua:
Giá van bi điều khiển điện Belimo phụ thuộc vào ba nhóm yếu tố chính: kích thước van (DN), tính năng của bộ truyền động (Modulating, Spring Return, kết nối IoT) và kiểu kết nối (ren hoặc mặt bích). Các dòng van tích hợp cảm biến lưu lượng và truyền thông Cloud sẽ có mức giá cao hơn dòng van tiêu chuẩn do hàm lượng công nghệ vượt trội.
Tại Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com), quý khách được cung cấp van bi điện Belimo nhập khẩu mới 100%, đầy đủ chứng nhận CO/CQ thể hiện rõ xuất xứ thương hiệu Belimo Thụy Sỹ, chế độ bảo hành chính hãng cùng đội ngũ kỹ sư hỗ trợ tư vấn chọn mã van theo đúng bản vẽ thiết kế.
Để nhận báo giá nhanh cho dự án hoặc chính sách dành cho đại lý M&E, vui lòng liên hệ:
Belimo là thương hiệu thuộc Belimo Automation AG có trụ sở tại Thụy Sỹ. Sản phẩm được sản xuất tại các nhà máy của tập đoàn trên toàn cầu theo tiêu chuẩn chất lượng châu Âu. Khi mua hàng, khách hàng nên yêu cầu đơn vị cung cấp xuất trình đầy đủ chứng nhận CO/CQ để xác nhận nguồn gốc sản phẩm.
Điểm khác biệt cốt lõi nằm ở đĩa tuyến tính được tích hợp trên quả bi. Đĩa này giúp định hình đặc tuyến lưu lượng theo dạng phần trăm bằng nhau, cho phép điều tiết lưu lượng ổn định và mượt mà trong toàn bộ hành trình van. Nhờ đó, van bi CCV hạn chế hiện tượng sốc áp, giảm dao động nhiệt độ và tiết kiệm năng lượng vận hành so với van bi điều khiển điện thông thường.
Có thể kiểm tra thông qua số series in trên tem sản phẩm, mã QR xác thực của nhà sản xuất, chứng chỉ CO/CQ đi kèm lô hàng và tem niêm phong của nhà phân phối ủy quyền. Ngoài ra, các dòng actuator Belimo đều có catalogue kỹ thuật riêng, kỹ sư có thể đối chiếu thông số trên tem với tài liệu gốc để xác nhận tính xác thực.
Với các FCU công suất nhỏ, không yêu cầu kiểm soát nhiệt độ chặt chẽ, van On/Off là lựa chọn tiết kiệm chi phí. Với FCU hoặc AHU cần duy trì nhiệt độ ổn định, giảm dao động và tối ưu năng lượng, nên chọn loại Modulating kết hợp đĩa tuyến tính CCV để đạt hiệu quả điều khiển tốt nhất.
Có. Nhiều dòng actuator Belimo hỗ trợ các giao thức truyền thông phổ biến như BACnet, Modbus và MP-Bus, cho phép tích hợp trực tiếp vào hệ thống quản lý tòa nhà. Kỹ sư cần xác định rõ giao thức mà BMS của công trình đang sử dụng để chọn đúng phiên bản actuator ngay từ khâu mua hàng.
