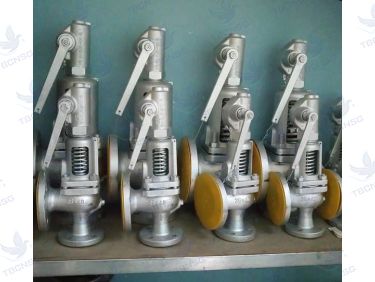

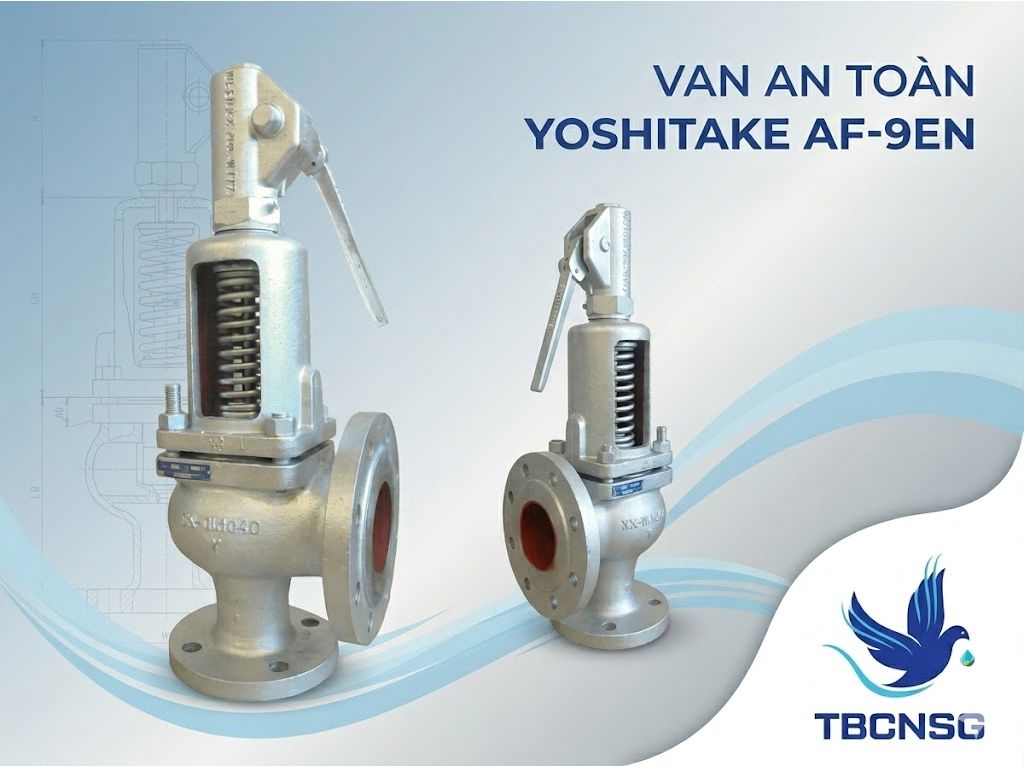

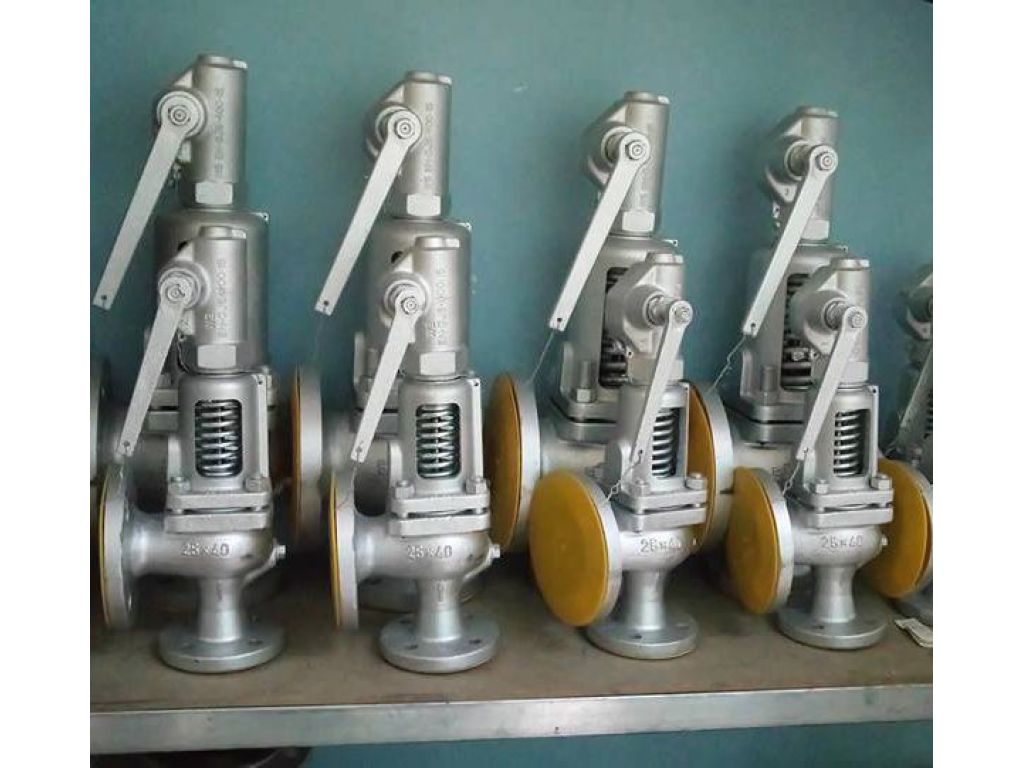

Van an toàn Yoshitake AF-9EN là dòng van xả áp toàn phần (Full Bore) cao cấp được chế tạo hoàn toàn từ vật liệu thép không gỉ SCS14A (tương đương inox 316). Đây là thiết bị bảo vệ trọng yếu, được thiết kế để tự động xả môi chất ra ngoài khi áp suất trong hệ thống vượt quá giá trị định mức cho phép. Sản phẩm chuyên dùng cho các hệ thống hơi nóng (Steam), khí nén (Air), nước và các loại chất lỏng không ăn mòn hoặc ăn mòn nhẹ. Đối với các kỹ sư vận hành tại nhà máy thực phẩm, dược phẩm hay hóa chất, model AF-9EN là lựa chọn thay thế hoàn hảo cho các dòng van đồng truyền thống nhờ độ bền cơ học và khả năng chống oxy hóa vượt trội.

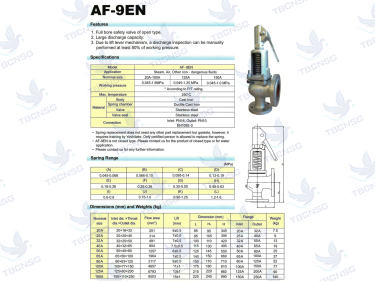

Thông số kỹ thuật chi tiết van an toàn Yoshitake AF-9EN
Tại TBCNSG, chúng tôi cung cấp thông số kỹ thuật chính xác từ nhà sản xuất Yoshitake Nhật Bản để quý khách hàng dễ dàng tính toán và lựa chọn cho hệ thống của mình:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | AF-9EN |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50 |
| Môi chất làm việc | Hơi nóng (Steam), Khí nén (Air), Nước (Water), Dầu (Oil) |
| Áp suất làm việc | 0.05 MPa đến 1.0 MPa |
| Nhiệt độ tối đa | 220°C |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS 10K FF |
| Vật liệu thân van | Thép không gỉ SCS14A (Inox 316) |
| Vật liệu đĩa và đế van | Thép không gỉ SCS14A / SUS316 |
| Vật liệu lò xo | Thép không gỉ (Stainless Steel) |
Đặc điểm nổi trội của model Yoshitake AF-9EN
Điểm khác biệt lớn nhất của Van an toàn Yoshitake model AF-9EN chính là thiết kế Full Bore (xả toàn phần). Điều này cho phép lưu lượng xả lớn hơn rất nhiều so với các dòng van xả tinh (Lift type) có cùng kích cỡ đường ống. Việc sử dụng vật liệu SCS14A cho toàn bộ các bộ phận tiếp xúc trực tiếp với môi chất giúp van có khả năng chịu được môi trường khắc nghiệt, chống ăn mòn hóa học và đảm bảo vệ sinh an toàn thực phẩm.
Ngoài ra, van được trang bị tay giật (Lever) giúp người vận hành có thể chủ động kiểm tra khả năng hoạt động của lò xo và đĩa van định kỳ, đảm bảo thiết bị không bị kẹt cứng sau thời gian dài sử dụng. Cấu tạo kín khít đạt tiêu chuẩn khắt khe của Nhật Bản giúp giảm thiểu tối đa tình trạng rò rỉ môi chất tại vị trí đế van.
Phân biệt Yoshitake AF-9EN và Yoshitake AF-5
Nhiều khách hàng thường nhầm lẫn giữa hai model này. Dưới đây là bảng so sánh nhanh để bạn có sự lựa chọn đúng đắn:
- Vật liệu: Trong khi AF-5 có thân bằng đồng (Bronze) thì AF-9EN có thân bằng inox 316 (SCS14A). Do đó, AF-9EN chịu được môi trường hóa chất và nhiệt độ cao tốt hơn.
- Ứng dụng: AF-5 thường dùng cho các hệ thống dân dụng hoặc hơi nóng cơ bản. AF-9EN được ưu tiên cho các hệ thống yêu cầu độ sạch cao như nhà máy bia, sữa, dược phẩm.
- Độ bền: Nhờ vật liệu thép không gỉ, AF-9EN có tuổi thọ cao hơn đáng kể trong các môi trường có độ ẩm cao hoặc tiếp xúc với các tác nhân gây oxy hóa.
Để hiểu rõ hơn về nguyên lý hoạt động, quý khách có thể tham khảo thêm bài viết Van an toàn là gì? để nắm vững kiến thức trước khi vận hành.
Cấu tạo chi tiết của model AF-9EN
Cấu tạo của Van xả áp toàn phần Yoshitake AF-9EN bao gồm các thành phần chính sau:
- Thân van (Body): Đúc từ inox SCS14A, chịu áp lực và chống ăn mòn.
- Đĩa van (Disc): Bộ phận trực tiếp đóng mở để xả áp, được gia công bề mặt cực phẳng để chống rò rỉ.
- Lò xo (Spring): Thành phần quan trọng nhất quyết định áp suất cài đặt (Set pressure). Lò xo của AF-9EN làm từ thép không gỉ bền bỉ.
- Trục van (Stem): Truyền lực từ lò xo xuống đĩa van.
- Tay giật (Lever): Dùng để xả cưỡng bức khi cần kiểm tra thiết bị.
- Nắp chụp (Cap): Bảo vệ vít điều chỉnh áp suất bên trong, tránh sự can thiệp không mong muốn.
Ứng dụng thực tế của van an toàn Yoshitake AF-9EN
Với kinh nghiệm nhiều năm cung cấp thiết bị công nghiệp, TBCNSG đã tư vấn và lắp đặt Safety Valve model AF-9EN cho rất nhiều dự án lớn. Cụ thể, chúng tôi đã cung cấp dòng van này cho hệ thống đường ống hơi bão hòa tại các nhà máy dệt nhuộm ở Bình Dương, hệ thống khí nén cao áp tại các khu công nghiệp ở Đồng Nai và các bồn chứa hóa chất tại Vũng Tàu.
Sản phẩm đặc biệt hiệu quả trong các hệ thống:
- Bình tích áp khí nén trong các xưởng sản xuất linh kiện điện tử tại Tp Hồ Chí Minh.
- Hệ thống lò hơi (Boiler) trong các nhà máy chế biến thực phẩm.
- Đường ống dẫn chất lỏng trong các nhà máy xử lý nước thải tập trung.
Việc sử dụng Van an toàn chất lượng như AF-9EN giúp doanh nghiệp tránh được các rủi ro cháy nổ, bảo vệ tính mạng con người và tài sản thiết bị.
Bảng kích thước và lựa chọn model
Dưới đây là bảng kích thước tiêu chuẩn để quý khách tham khảo khi thiết kế đường ống:
| Size (DN) | L (mm) | H (mm) | Khối lượng (kg) |
|---|---|---|---|
| 15A | 140 | 195 | 2.1 |
| 20A | 145 | 200 | 2.5 |
| 25A | 155 | 215 | 3.8 |
| 32A | 175 | 245 | 6.2 |
| 40A | 185 | 260 | 8.5 |
| 50A | 205 | 300 | 12.0 |
Bảng giá tham khảo van an toàn Yoshitake AF-9EN
Giá của Van an toàn phụ thuộc vào kích cỡ và áp suất cài đặt cụ thể. Dưới đây là mức giá tham khảo (chưa bao gồm VAT và có thể thay đổi theo thời điểm):
- Size DN15: Từ 8.500.000 VNĐ
- Size DN25: Từ 12.000.000 VNĐ
- Size DN50: Từ 25.000.000 VNĐ
Để nhận báo giá chính xác nhất và các chương trình chiết khấu cho đại lý, dự án, quý khách vui lòng liên hệ trực tiếp với đội ngũ kinh doanh của TBCNSG.
Vì sao nên mua Yoshitake AF-9EN tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác tin cậy của thương hiệu Yoshitake tại Việt Nam. Khi mua hàng tại chúng tôi, quý khách được cam kết:
- Hàng chính hãng 100%: Đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).
- Sẵn hàng số lượng lớn: Chúng tôi luôn lưu kho các size phổ biến từ DN15 đến DN50 để đáp ứng tiến độ công trình.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn cách tính toán lưu lượng xả và hỗ trợ cài đặt áp suất miễn phí theo yêu cầu.
- Bảo hành uy tín: Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ thay thế linh kiện chính hãng.
- Giao hàng nhanh chóng: Hỗ trợ giao hàng tận nơi tại các khu vực phía Nam và trên toàn quốc.
Câu hỏi thường gặp về van an toàn AF-9EN
1. Van AF-9EN có thể dùng cho hóa chất axit không?
Với vật liệu SCS14A (Inox 316), van có khả năng kháng nhiều loại hóa chất. Tuy nhiên, tùy vào nồng độ và nhiệt độ của axit, quý khách nên cung cấp bảng thông số môi chất để kỹ thuật TBCNSG kiểm tra độ tương thích chính xác nhất.
2. Tôi có thể tự điều chỉnh áp suất cho van AF-9EN không?
Việc điều chỉnh áp suất nên được thực hiện bởi người có chuyên môn hoặc tại các đơn vị có thiết bị kiểm định. TBCNSG hỗ trợ cài đặt áp suất miễn phí trước khi giao hàng để đảm bảo an toàn tuyệt đối cho hệ thống của bạn.
3. Thời gian kiểm định van an toàn là bao lâu?
Thông thường, các loại Safety Valve cần được kiểm định định kỳ 1 năm/lần bởi các cơ quan chức năng có thẩm quyền để đảm bảo thiết bị vẫn hoạt động đúng thông số cài đặt.
