Van an toàn Zetkama Model Fig.630 là dòng thiết bị bảo vệ áp suất cao cấp được sản xuất bởi thương hiệu Zetkama danh tiếng từ Ba Lan. Đây là loại van xả áp tự động, có nhiệm vụ giải phóng lượng môi chất dư thừa khi áp suất trong hệ thống vượt quá ngưỡng cài đặt, giúp bảo vệ đường ống và các thiết bị như lò hơi, bình tích áp khỏi nguy cơ nổ vỡ. Sản phẩm thường được sử dụng để thay thế cho các dòng van an toàn tiêu chuẩn cũ nhờ độ nhạy cao và khả năng đóng kín tuyệt vời sau khi xả. Tại Việt Nam, TBCNSG là đơn vị uy tín cung cấp model này cho các nhà máy dệt nhuộm, thực phẩm và các hệ thống nhiệt năng trọng điểm.
Thông số kỹ thuật chi tiết của Zetkama Fig.630
Để đảm bảo lựa chọn đúng thiết bị phù hợp với thông số vận hành của hệ thống, quý khách hàng cần lưu ý các chỉ số kỹ thuật cơ bản sau:
- Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150.
- Áp lực làm việc: PN16, PN25, PN40.
- Vật liệu thân van: Gang xám (EN-GJL-250), Gang dẻo (EN-GJS-400-18-LT), Thép đúc (GP240GH).
- Vật liệu đĩa và ghế van: Thép không gỉ (Stainless Steel).
- Nhiệt độ làm việc: Từ -10°C đến +450°C (tùy thuộc vào vật liệu thân).
- Kiểu kết nối: Mặt bích theo tiêu chuẩn DIN EN 1092-1, DIN EN 1092-2.
- Môi chất sử dụng: Hơi nóng (Steam), khí nén, chất lỏng trung tính, nước.
- Tiêu chuẩn thiết kế: ISO 4126-1.

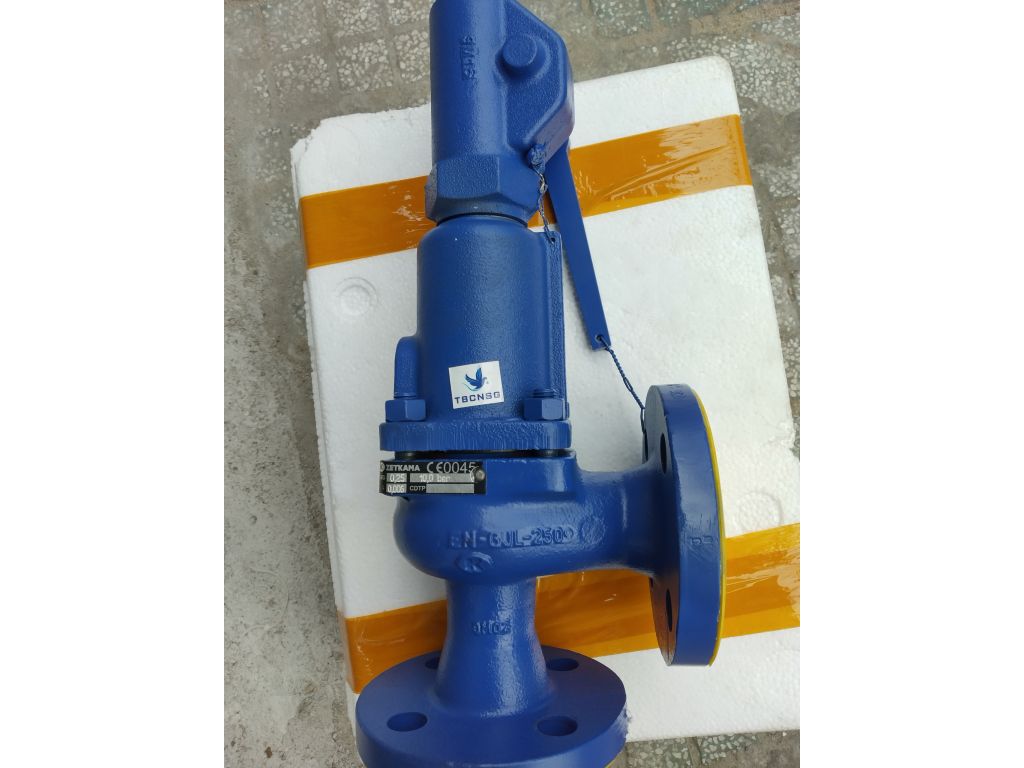

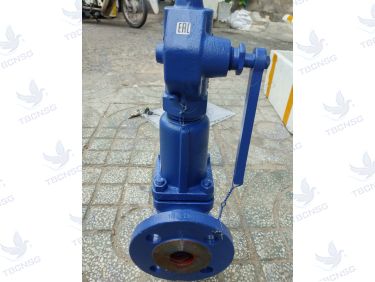

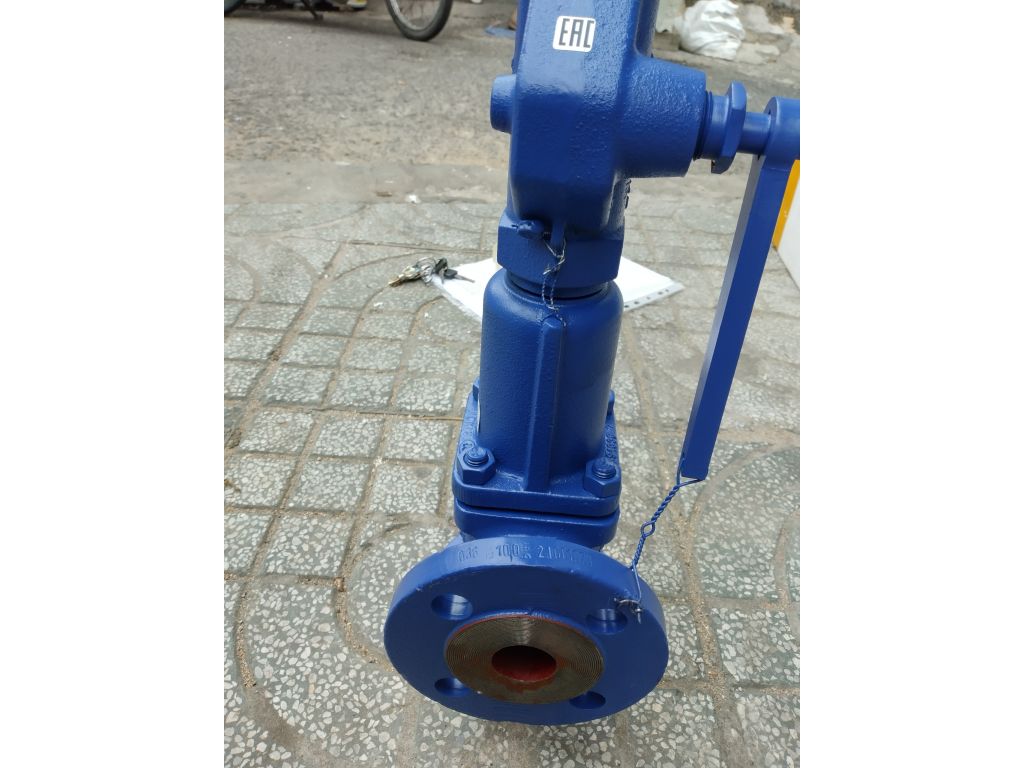

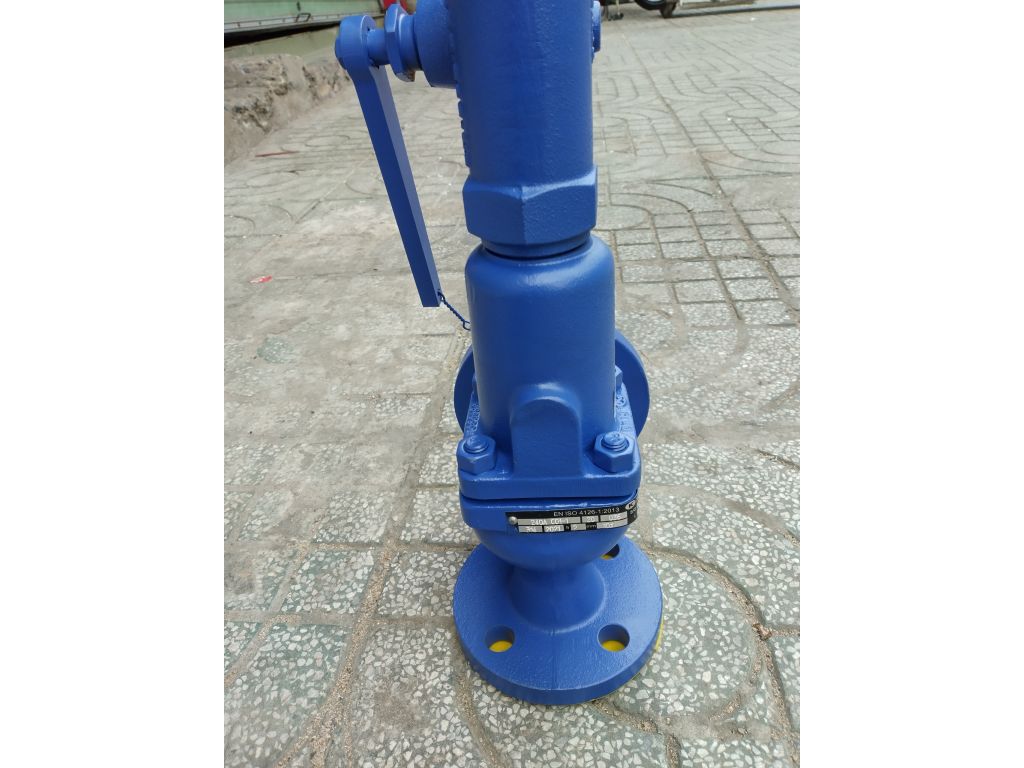

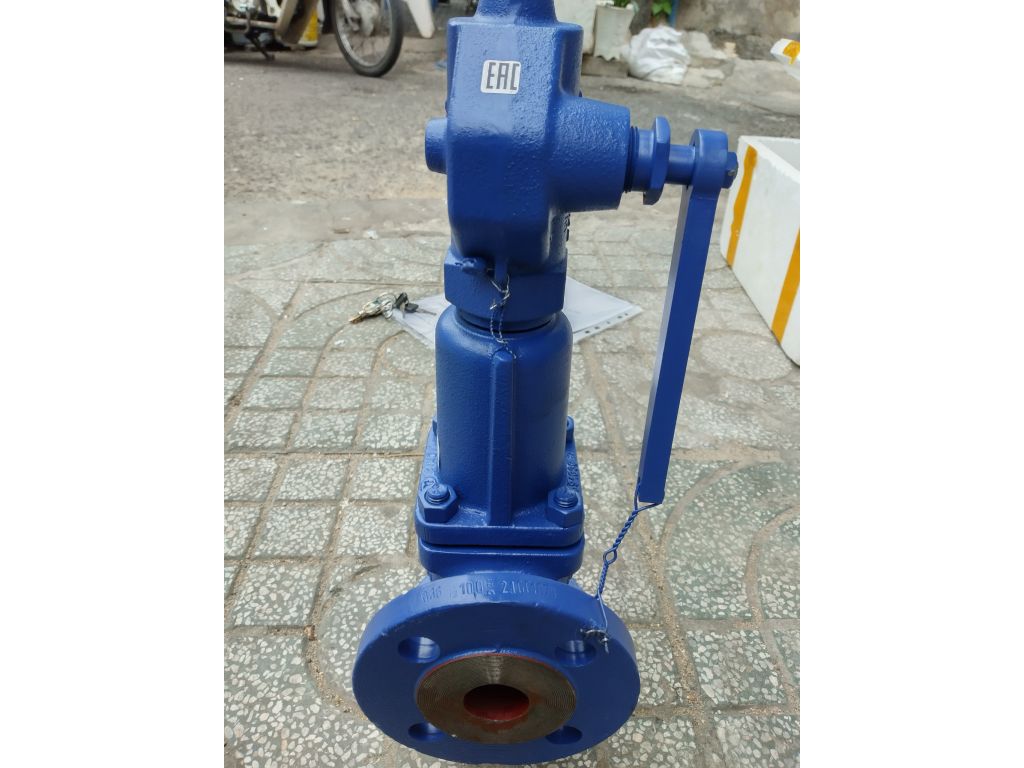

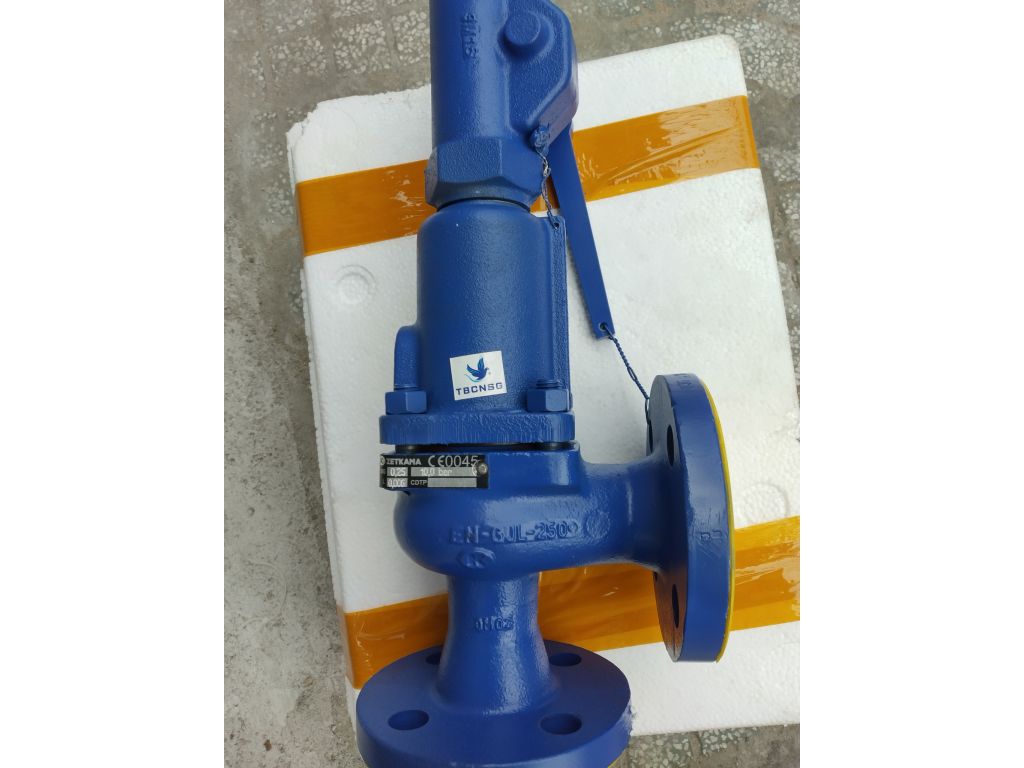

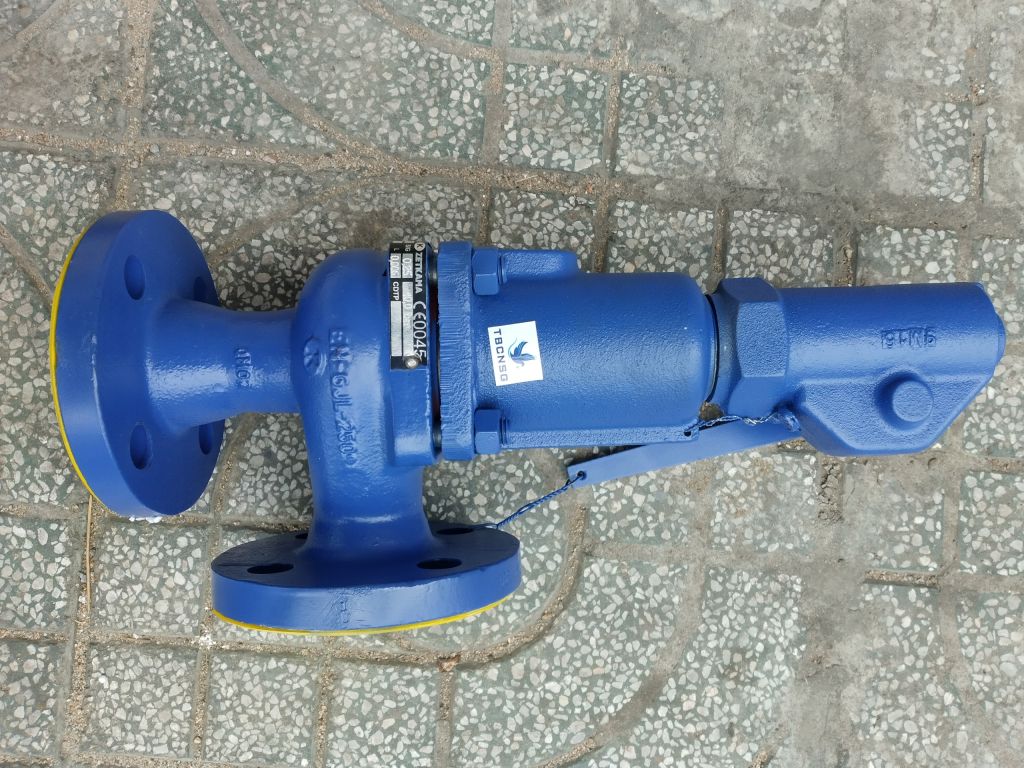

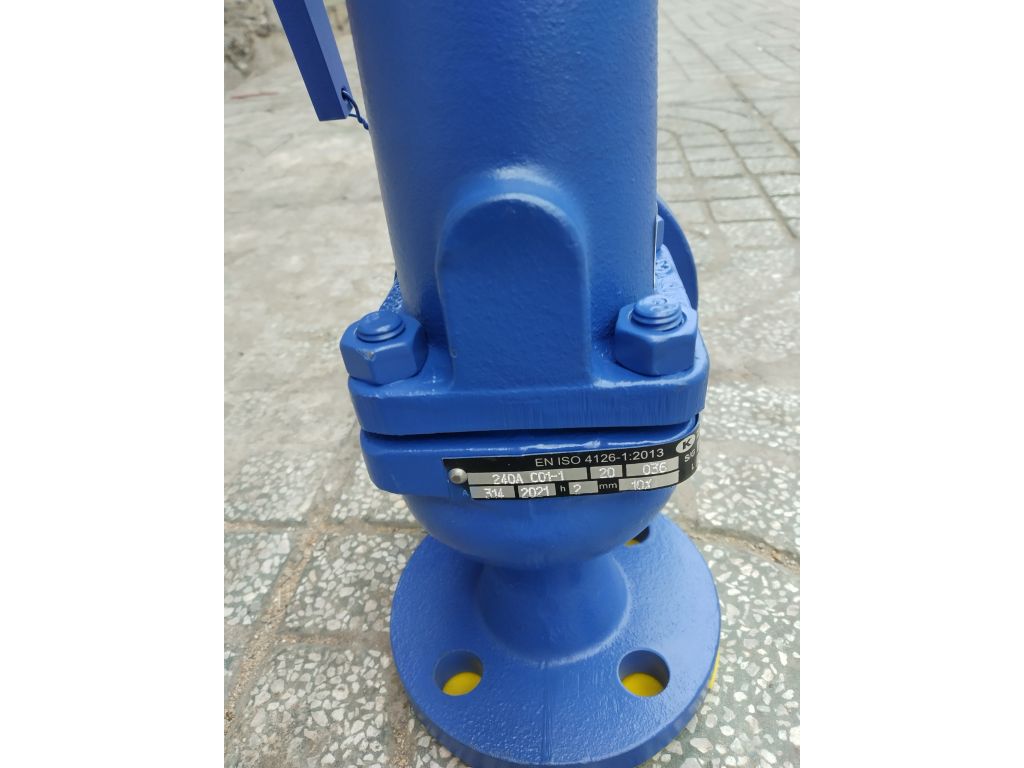

Hình ảnh thực tế sản phẩm tại TBCNSG
Đặc điểm nổi trội của Model Fig.630
Khác với các dòng van an toàn thông thường, Van an toàn Zetkama Model Fig.630 sở hữu thiết kế dạng lò xo (spring-loaded) với độ chính xác cực cao. Điểm đặc biệt của model này là thiết kế "Full lift", cho phép đĩa van nâng lên hoàn toàn để đạt lưu lượng xả tối đa trong thời gian ngắn nhất. Điều này cực kỳ quan trọng đối với các hệ thống lò hơi công suất lớn.
Bên cạnh đó, bề mặt ghế van và đĩa van được gia công tinh xảo, giúp Safety Valve này có khả năng chống rò rỉ vượt trội ngay cả sau nhiều lần tác động xả áp. Lò xo của van được chế tạo từ thép hợp kim đặc biệt, đảm bảo tính đàn hồi ổn định và không bị biến dạng dưới tác động của nhiệt độ cao kéo dài.

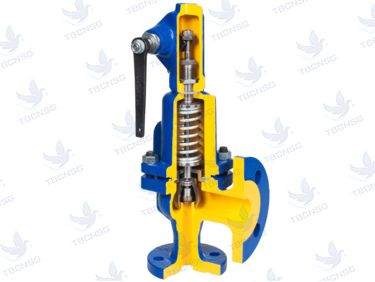

Cấu tạo chi tiết của van an toàn Zetkama Fig.630
Việc hiểu rõ cấu tạo giúp kỹ thuật viên dễ dàng hơn trong quá trình bảo trì và vận hành:
- Thân van (Body): Được đúc từ gang hoặc thép chịu lực, thiết kế góc vuông (Angle type) giúp hướng dòng xả đi đúng vị trí thoát an toàn.
- Nắp van (Bonnet): Bảo vệ lò xo và các bộ phận chuyển động bên trong khỏi tác động của môi trường.
- Lò xo (Spring): Bộ phận then chốt để cài đặt áp suất xả. Độ cứng của lò xo quyết định dải áp suất làm việc của van.
- Đĩa van (Disc): Tiếp xúc trực tiếp với môi chất, được làm từ vật liệu chống ăn mòn.
- Trục van (Stem): Truyền lực từ lò xo xuống đĩa van để giữ van ở trạng thái đóng.
- Tay giật (Lever): Cho phép kiểm tra thủ công sự hoạt động của van định kỳ mà không cần chờ áp suất tăng cao.
Ứng dụng thực tế của sản phẩm
Van an toàn Zetkama Fig.630 là lựa chọn hàng đầu cho các hệ thống đòi hỏi tính an toàn khắt khe. Trong quá trình cung cấp thiết bị, đội ngũ kỹ thuật của TBCNSG đã triển khai lắp đặt model này cho nhiều dự án tại các khu công nghiệp ở Bình Dương, Đồng Nai và TP. Hồ Chí Minh. Cụ thể:
- Hệ thống lò hơi (Boiler) trong nhà máy sản xuất thức ăn chăn nuôi.
- Bình tích áp khí nén trong các xưởng cơ khí chế tạo.
- Hệ thống truyền dẫn hơi nhiệt trong nhà máy dệt may và nhuộm vải.
- Trạm giảm áp và phân phối hơi nóng cho các tòa nhà, khách sạn lớn.
Việc sử dụng thiết bị xả áp an toàn đúng chuẩn giúp doanh nghiệp tránh được các sự cố gián đoạn sản xuất và đảm bảo an toàn tuyệt đối cho người lao động.
Bảng kích thước và các tùy chọn vật liệu
| Kích thước (DN) | Vật liệu thân | Áp suất tối đa (Bar) | Nhiệt độ tối đa (°C) |
|---|---|---|---|
| DN15 - DN150 | Gang xám EN-GJL-250 | 16 | 300 |
| DN15 - DN150 | Gang dẻo EN-GJS-400 | 25 | 350 |
| DN15 - DN150 | Thép đúc GP240GH | 40 | 450 |
Bảng giá tham khảo
Giá của Van an toàn Zetkama Fig.630 phụ thuộc vào kích cỡ, vật liệu và áp suất cài đặt cụ thể. Dưới đây là bảng giá tham khảo (Lưu ý: Giá có thể thay đổi theo thời điểm và số lượng đơn hàng):
| Model - Kích thước | Đơn giá tham khảo (VNĐ) |
|---|---|
| Zetkama Fig.630 DN25 PN16 | Liên hệ trực tiếp |
| Zetkama Fig.630 DN50 PN16 | Liên hệ trực tiếp |
| Zetkama Fig.630 DN100 PN16 | Liên hệ trực tiếp |
Để nhận báo giá chính xác nhất kèm chiết khấu cho dự án, quý khách vui lòng liên hệ hotline của TBCNSG.
Vì sao nên mua Zetkama Fig.630 tại TBCNSG
Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đối tác tin cậy chuyên cung cấp các dòng van an toàn chính hãng tại thị trường Việt Nam. Khi mua hàng tại TBCNSG, quý khách hàng sẽ nhận được:
- Hàng chính hãng 100%: Đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).
- Kho hàng sẵn có: Chúng tôi luôn dự trữ sẵn các kích thước phổ biến để đáp ứng tiến độ gấp của công trình.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm tư vấn chọn model, tính toán áp suất cài đặt phù hợp nhất.
- Dịch vụ hậu mãi: Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ thay thế lắp đặt tận nơi nếu khách hàng yêu cầu.
- Vận chuyển nhanh chóng: Giao hàng toàn quốc, đặc biệt miễn phí vận chuyển trong nội thành TP.HCM và các khu vực lân cận cho đơn hàng lớn.
Lời khuyên từ chuyên gia kỹ thuật TBCNSG
Mẹo lắp đặt và vận hành: Khi lắp đặt Van an toàn Zetkama Model Fig.630, hãy luôn đảm bảo trục van được đặt theo phương thẳng đứng. Một lỗi phổ biến mà chúng tôi thường gặp tại các nhà máy là lắp van nằm ngang, điều này làm sai lệch lực ép của lò xo và khiến van hoạt động không chính xác. Ngoài ra, định kỳ 3-6 tháng, kỹ thuật viên nên kéo tay giật (lever) để kiểm tra xem đĩa van có bị kẹt do đóng cặn môi chất hay không. Việc bảo trì định kỳ sẽ kéo dài tuổi thọ thiết bị và đảm bảo hệ thống luôn trong trạng thái an toàn nhất.
Câu hỏi thường gặp (FAQ)
Van Zetkama Fig.630 có thể dùng cho hóa chất ăn mòn không?
Model Fig.630 tiêu chuẩn với thân gang hoặc thép đúc chủ yếu dùng cho hơi nóng, nước và khí nén. Nếu sử dụng cho hóa chất ăn mòn mạnh, quý khách nên liên hệ TBCNSG để đặt hàng phiên bản vật liệu thép không gỉ (Inox) hoặc các dòng chuyên dụng khác.
Tôi có thể tự cài đặt áp suất cho van không?
Việc cài đặt áp suất cho van an toàn yêu cầu thiết bị thử áp chuyên dụng và chuyên môn kỹ thuật. TBCNSG hỗ trợ cài đặt áp suất theo yêu cầu của khách hàng trước khi xuất kho và có kẹp chì niêm phong để đảm bảo an toàn.
Sản phẩm có sẵn chứng chỉ kiểm định của cơ quan chức năng không?
TBCNSG cung cấp đầy đủ chứng chỉ CO/CQ từ nhà sản xuất. Đối với yêu cầu kiểm định tại các trung tâm kỹ thuật an toàn tại Việt Nam (như Trung tâm 1, 2, 3), chúng tôi sẽ hỗ trợ khách hàng thực hiện quy trình này nhanh chóng.
