Van an toàn YDK KCV500

  • Giá bán: Liên hệ nhận báo giá
  • Danh mục: Van an toàn
  • Thương hiệu: YDK
  • Bảo hành: Có
  • Hỗ trợ giao hàng: Có

Thông tin sản phẩm

Van an toàn YDK KCV500 (Safety valve) là một thiết bị thủy lực dùng để điều chỉnh, bảo vệ hệ thống dẫn lưu chất lỏng giúp cho hệ thống luôn hoạt động với áp suất trong hệ thống luôn ở một ngưỡng cố định.

Van an toàn YDK KCV500 chính hãng Hàn Quốc được nhập khẩu nguyên chiếc và phân phối trực tiếp tại VANCHUACHAY, sản xuất trên dây chuyền công nghệ hiện đại với nhiều kích thước khác nhau, để khách hàng thuận tiện chọn mua lắp đặt phù hợp với nhiều công trình. Van YDK KCV500 làm bằng chất liệu gang dẻo, ty van 2Cr13, cánh van bằng gang bọc cao su.

Chức năng của van an toàn YDK

Rõ ràng bản thân tên van an toàn đã nói lên chức năng của nó là đảm bảo an toàn cho thiết bị, hệ thộng và thuộc nhóm thiết bị điều chỉnh áp suất đầu vào. Nhiệm vụ chính của van an toàn là bảo vệ mạch thủy lực khỏi sự tăng áp vượt giá trị định mức (giá trị định mực được cài đặt sẵn). Trong quá trình làm việc, van an toàn luôn ở trạng thái đóng. Khi áp suất đầu vào của van vượt giá trị định mức, van an toàn mở ra cho phép một phần chất lỏng chảy qua van về thùng chứa.

Cấu tạo van an toàn YDK KCV500

Hình ảnh

  1. Thân van
  2. Bộ phận kết nối vào đường ống
  3. Phần xoay xả lưu chất ra ngoài.
  4. Đệm lò xo.
  5. Đĩa.
  6. Nắp chụp bảo vệ.
  7. Lò xo.
  8. Nút bịt.
  9. Vít điều chỉnh.
  10. Tay giật.

Nguyên lý hoạt động van an toàn YDK

Hoạt động dựa trên nguyên lý bảo vệ hệ thống thiết bị đằng sau của van an toàn.

Khi van an toàn được lắp trên đường ống thì van an toàn đã được cài đặt mức độ an toàn nhất định. Ví dụ van an toàn đã được cài đặt áp lực an toàn là 5bar, 8bar, 10bar, 20bar, v.v...

Lưu chất sau khi được bơm, bơm tăng áp, hệ thống khí nén , lò hơi, v.v... sẽ được luân chuyển qua van an toàn. Ở trạng thái làm việc bình thường thì van an toàn gần như không hoạt động,

Khi hệ thống có xảy ra 1 sự cố nào đó, do cố ý, hoặc chủ ý làm hệ thống tăng áp dần, tăng áp đột ngột thì khi đó áp lực trên đường ống sẽ phá vỡ cân bằng với lực lò xò, khi áp lực lớn hơn mức cài đặt thì van an toàn sẽ mở và xả bớt lưu chất trên đường ống giúp cho áp lực trên ống giảm như vậy sẽ đảm bảo được an toàn cho hệ thống.

Khi áp lực trên đường ống giảm quá mức cài đặt thì van an toàn lại trở về vị trí đóng lại và không hoạt động cho tới khi áp suất lại tăng lên đến áp suất cài đặt.Hình ảnh

Phân loại van an toàn YDK

Dựa trên quá trình đảm bảo an toàn có thể chia van an toàn thành 2 loại là van an toàn tác động trực tiếp và van an toàn tác động gián tiếp.

Van an toàn tác động trực tiếp

Hình ảnh

  • Loại van này có cấu trúc bao gồm: Pittong, thân van, lò xo, đĩa lò xo, vít điều chỉnh lò xo.
  • Nguyên lý làm việc của van an toàn dựa trên sự cân bằng tác dụng của những lực ngược chiều nhau tác động lên nút van hoặc pittong: lực đàn hồi của lò xo và áp suất lưu chất.
  • Khi áp suất đầu vào nhỏ hơn áp suất xả của van(áp suất xả là áp suất định mức được thiết lập bằng cách điều chỉnh lực đàn hồi của lò xo) thì pittong ở vị trí đóng hoàn toàn.
  • Khi áp suất đầu vào lớn hơn áp suất xả định mức thì pittong sẽ dịch chuyển và van an toàn bắt đầu mở, lưu chất được xả qua van tới khi áp suất đầu vào van hạ xuống trở về bằng mức áp suất xả định mức của van.

Van an toàn tác động gián tiếp

Hình ảnh

  • Được sử dụng trong các hệ thống thủy lực có áp suất cao mà van tác động trực tiếp không thể được ứng dụng.
  • Cấu tạo van tác động gián tiếp bao gồm: van chính có pittong đường kính lớn và lò xo có độ cứng nhỏ, van phụ có pittong có đường kính nhỏ và lò xo có độ cứng lớn.
  • Nguyên lý hoạt động dựa trên sự cân bằng tác dụng của những lực ngược chiều nhau tác dụng lên nút van(Pittong): lực đàn hồi của lò xo và áp suất lưu chất trong khoang van chính(được thiết lập bởi van phụ) với áp suất lưu chất đầu vào.
  • Khi áp suất đầu vào nhỏ hơn áp suất xả định mức của van phụ thì van phụ và van chính cùng đóng, áp suất trong khoang chính bằng áp suất đầu vào van phụ. Khi áp suất đầu vào tăng thì áp suất trong khoang van chính cũng tăng, khi áp suất này lớn hơn áp suất định mức của van phụ thì van phụ sẽ mở cho lưu chất đi qua về bể hoặc bồn chứa, áp suất trong khoang van chính bằng áp suất xả định mức.
  • Trong trường hợp áp suất đầu vào tiếp tục tăng thì hiệu suất giữa áp suất đầu vào và áp suất định mức của van phụ cũng tăng cho đến khi lực tác động của hiệu áp suất này thắng lực đàn hồi của lò xo van chính thì van chính mở cho lưu chất qua van chính về bể/ bồn chứa.
  • Ngoài hai loại trên còn một loại là van an toàn tay giật có tay giật giúp cho người sử dụng tự giật mà không cần đạt đến áp suất an toàn. Ngoài ra tay giật cũng giúp cho trong quá trình sử dụng van an toàn lâu ngày không hoạt động bị kẹt cứng có thể hoạt động trở lại.

Thông số kỹ thuật

Sản phẩm Van an toàn
Thương hiệu YDK
Model KCV500
Kích thước 50, 65, 80, 100, 125, 150, 200, 250, 300
Thân Gang dẻo
Ty van 2Cr13
Cánh gang bọc caosu
Áp lực làm việc PN16
Tiêu chuẩn MB PN16
Xuất xứ Hàn Quốc
Bảo hành 12 tháng
Tình trạng hàng Có sẵn

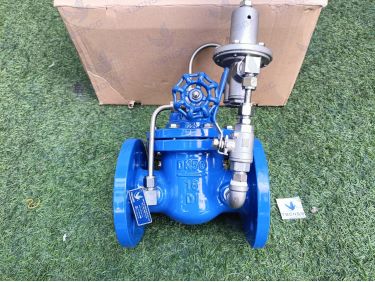

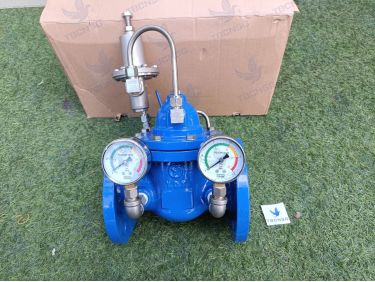

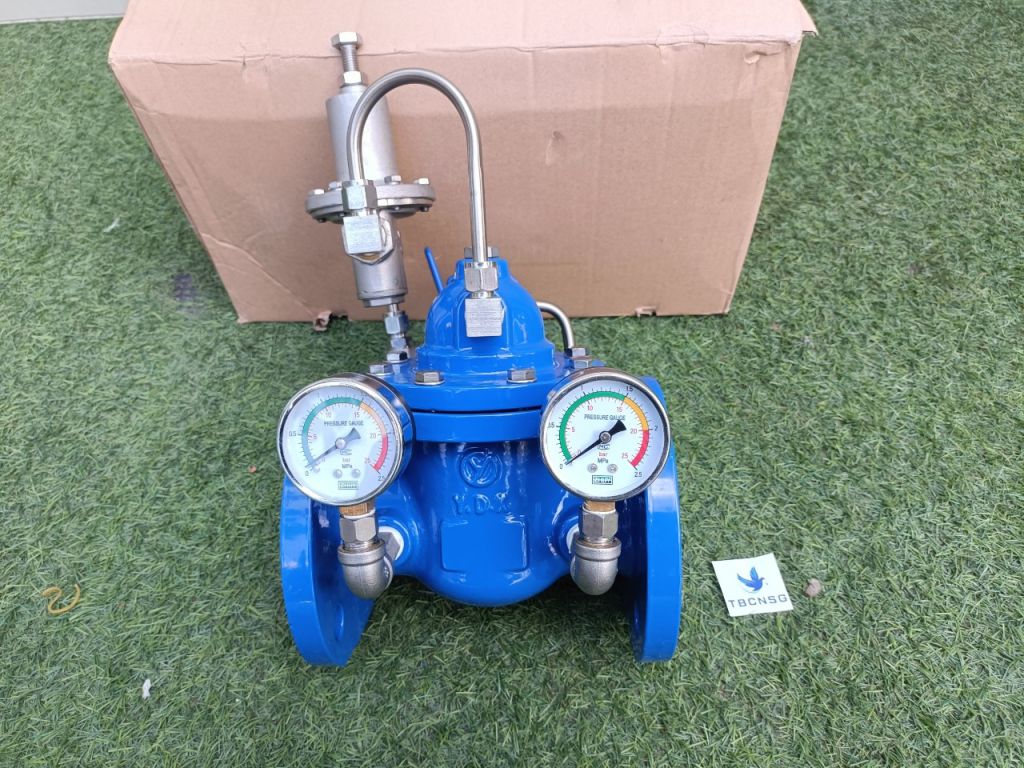

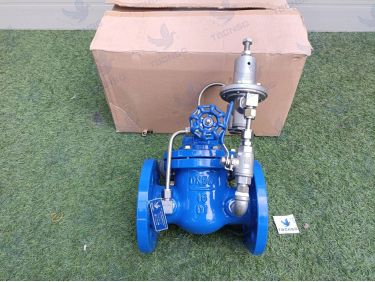

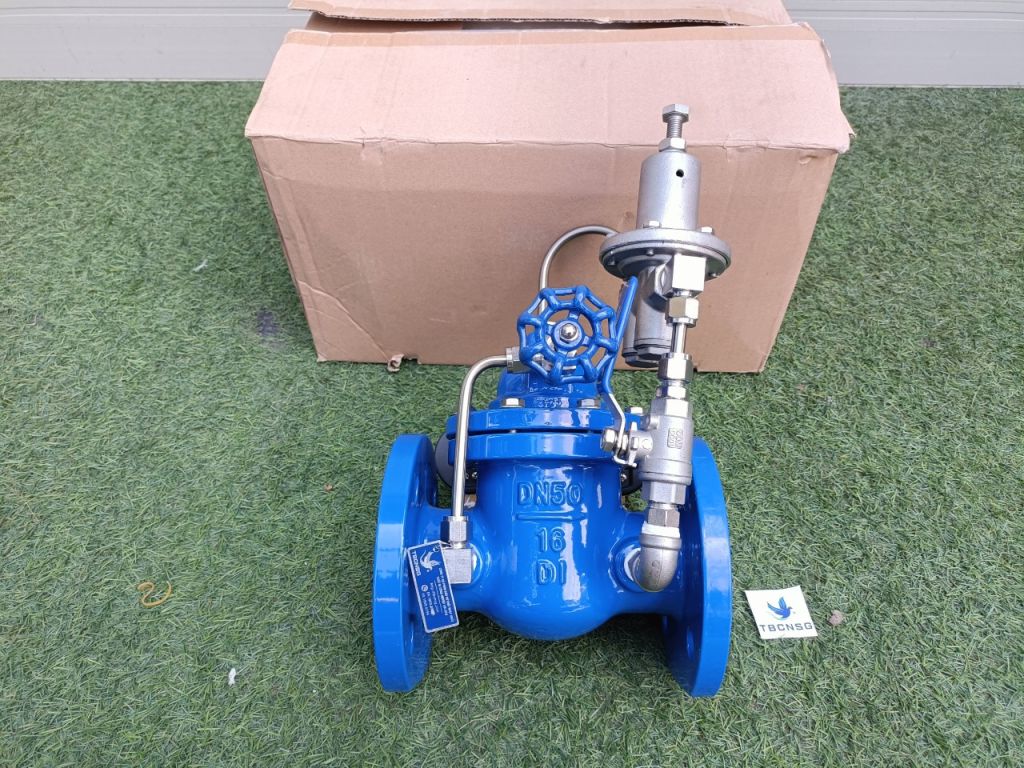

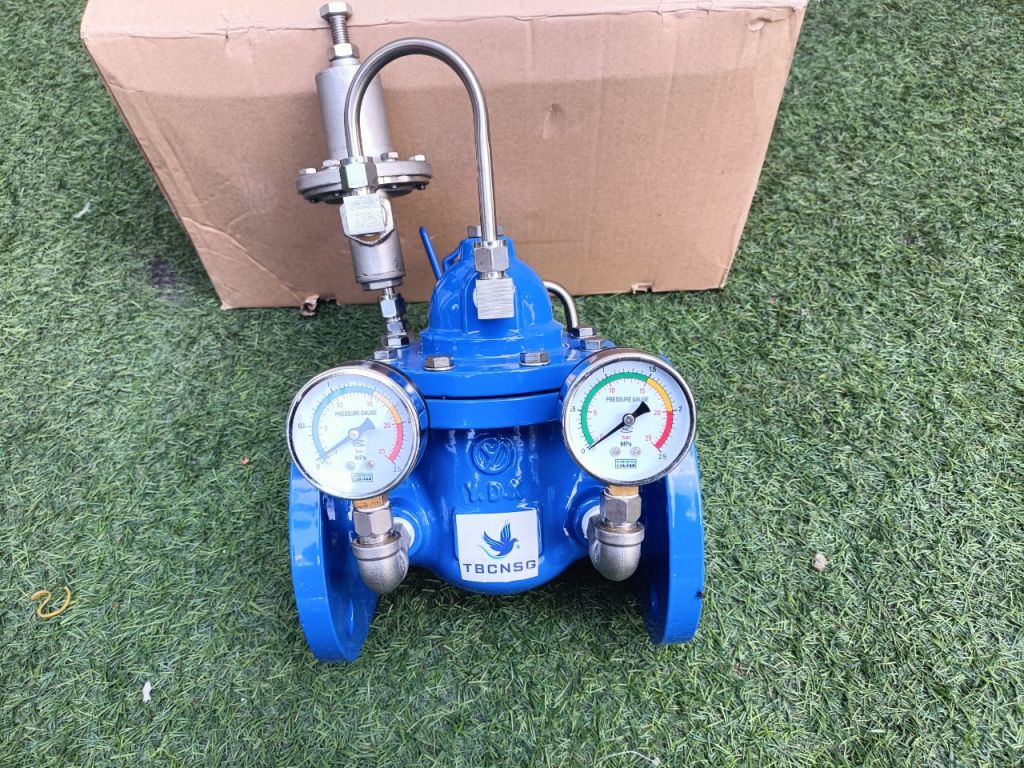

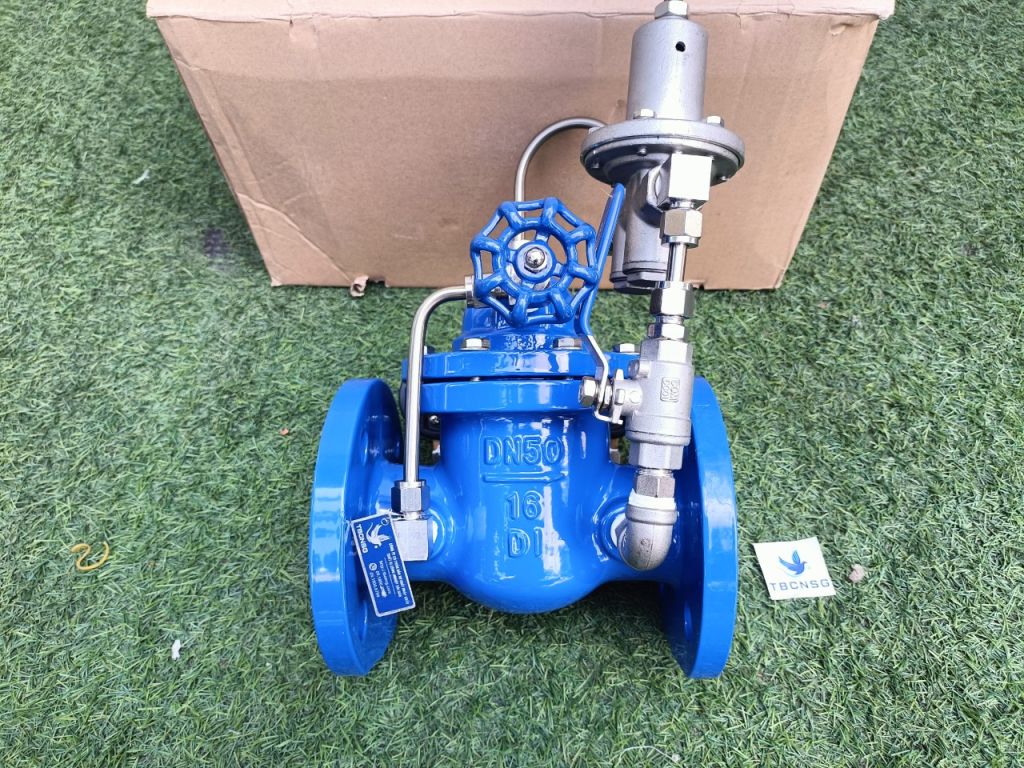

Hình ảnh sản phẩm

product image product image product image product image
