Van an toàn là một thiết bị cơ khí tự động được thiết kế để bảo vệ hệ thống áp lực khỏi tình trạng quá áp vượt mức cho phép. Trong kỹ thuật, thiết bị này được biết đến với tên tiếng Anh là Safety Valve. Tại thị trường Việt Nam, tùy vào vùng miền và thói quen kỹ thuật, nó còn được gọi là van xả áp hoặc van bảo vệ quá áp. Trong tiếng Trung, thiết bị này được gọi là 安全阀 (Ānquán fá), và trong tiếng Nhật là 安全弁 (Anzen-ben). Đây là thành phần không thể thiếu trong các hệ thống lò hơi, bình tích khí, hệ thống thủy lực và các đường ống dẫn chất lỏng, khí hóa lỏng nhằm ngăn ngừa các sự cố nổ hoặc hư hỏng thiết bị do áp suất tăng cao đột ngột.

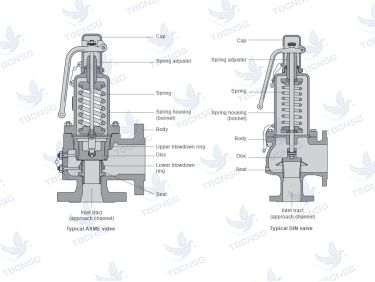

Cấu tạo chi tiết của van an toàn
Một chiếc van an toàn tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí chính xác, mỗi bộ phận đảm nhận một vai trò riêng biệt để đảm bảo tính ổn định khi vận hành:
- Thân van (Body): Thường được đúc từ gang, thép carbon hoặc inox. Thân van phải chịu được áp suất làm việc của hệ thống và có khả năng chống ăn mòn từ môi trường bên ngoài.
- Bộ phận kết nối (Inlet/Outlet): Thiết kế theo các tiêu chuẩn mặt bích như JIS, ANSI, DIN, BS hoặc nối ren tùy theo kích thước đường ống.
- Đĩa van (Disc): Là bộ phận trực tiếp ngăn chặn dòng lưu chất. Đĩa van thường làm bằng inox 304 hoặc 316 để chống mài mòn và đảm bảo độ kín khít.
- Lò xo (Spring): Thành phần quan trọng nhất quyết định áp suất cài đặt (Set pressure). Độ cứng của lò xo sẽ giữ đĩa van ở trạng thái đóng cho đến khi áp suất hệ thống thắng được lực đàn hồi này.
- Trục van (Stem): Truyền lực từ lò xo xuống đĩa van, đảm bảo đĩa van di chuyển tịnh tiến chính xác.
- Vít điều chỉnh (Adjusting Screw): Dùng để nén hoặc nới lỏng lò xo nhằm thay đổi giá trị áp suất xả của van.
- Tay giật (Lifting Lever): Cho phép người vận hành kiểm tra khả năng hoạt động của van bằng cách xả thủ công ngay cả khi áp suất chưa đạt ngưỡng cài đặt.
Nguyên lý hoạt động của thiết bị xả áp
Nguyên lý vận hành của Van an toàn dựa trên sự cân bằng lực giữa áp suất lưu chất bên trong đường ống và lực nén của lò xo bên trong van. Quy trình này diễn ra qua ba trạng thái chính:
Trạng thái đóng: Ở điều kiện làm việc bình thường, áp suất hệ thống thấp hơn áp suất cài đặt. Lực lò xo đẩy đĩa van ép chặt vào ghế van (seat), ngăn không cho lưu chất thoát ra ngoài.
Trạng thái mở (Xả áp): Khi áp suất trong hệ thống tăng lên và vượt quá ngưỡng cài đặt, lực đẩy của lưu chất tác động lên diện tích đĩa van sẽ lớn hơn lực nén của lò xo. Lúc này, đĩa van bị đẩy lên, tạo khoảng trống cho lưu chất thoát ra ngoài qua cửa xả, giúp áp suất hệ thống giảm xuống.
Trạng thái đóng lại (Re-seating): Sau khi một lượng lưu chất được xả ra, áp suất hệ thống giảm xuống dưới mức áp suất đóng (Blowdown pressure). Lực lò xo lúc này lại thắng lực đẩy của lưu chất và đẩy đĩa van về vị trí ban đầu, kết thúc chu kỳ xả áp.
Phân loại van an toàn phổ biến trong công nghiệp
Việc phân loại giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp với đặc thù của từng hệ thống khác nhau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo cấu tạo | Tác động trực tiếp (Lò xo) | Cấu tạo đơn giản, phản ứng nhanh, dùng phổ biến nhất. |
| Theo cấu tạo | Tác động gián tiếp (Pilot) | Dùng cho hệ thống áp suất rất cao, độ chính xác cực lớn. |
| Theo vật liệu | Đồng, Gang, Inox, Thép | Tùy chọn theo tính chất hóa học và nhiệt độ của lưu chất. |
| Theo kiểu kết nối | Nối ren, Nối bích | Nối ren cho size nhỏ (DN15-DN50), nối bích cho size lớn. |
Hướng dẫn lựa chọn van an toàn phù hợp
Để chọn đúng dòng Safety Valve, người kỹ sư cần căn cứ vào các thông số kỹ thuật thực tế của hệ thống:
- Áp suất cài đặt (Set Pressure): Phải thấp hơn áp suất thiết kế tối đa của bồn chứa hoặc đường ống nhưng cao hơn áp suất làm việc bình thường.
- Môi trường lưu chất: Với nước hoặc dầu, có thể dùng van đồng hoặc gang. Với hơi nóng (steam), cần dùng van thép chịu nhiệt. Với hóa chất ăn mòn, bắt buộc dùng inox 316 hoặc nhựa chuyên dụng.
- Nhiệt độ làm việc: Ảnh hưởng trực tiếp đến độ bền của lò xo và gioăng làm kín (PTFE, EPDM hoặc kim loại).
- Lưu lượng xả (Discharge Capacity): Van phải có kích thước đủ lớn để xả kịp lượng lưu chất dư thừa, tránh tình trạng áp suất tiếp tục tăng dù van đã mở.
Một sai lầm kỹ thuật thường gặp tại các nhà máy ở khu vực TP.HCM và Bình Dương là việc lựa chọn áp suất cài đặt quá sát với áp suất làm việc của hệ thống. Điều này dẫn đến hiện tượng "Simmering" - van rò rỉ liên tục dù chưa đến ngưỡng nguy hiểm, gây thất thoát năng lượng và làm mòn đĩa van nhanh chóng. Kinh nghiệm thực tế cho thấy, áp suất cài đặt nên cao hơn áp suất làm việc ít nhất 10%.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, thiết bị xả áp an toàn có thể gặp một số vấn đề kỹ thuật sau:
- Rò rỉ tại miệng xả: Do đĩa van bị bám cặn bẩn hoặc bề mặt tiếp xúc bị trầy xước. Cách xử lý là tháo van, vệ sinh sạch sẽ hoặc mài lại bề mặt đĩa van (lapping).
- Van không mở đúng áp suất cài đặt: Thường do lò xo bị mỏi sau thời gian dài sử dụng hoặc bị kẹt trục. Cần kiểm tra và cân chỉnh lại trên bàn thử áp suất chuyên dụng.
- Hiện tượng "Chattering" (Đóng mở liên tục): Do van quá lớn so với lưu lượng cần xả hoặc đường ống dẫn vào van quá dài. Cần tính toán lại kích thước van phù hợp.
- Lò xo bị ăn mòn: Xảy ra khi dùng van không đúng vật liệu cho môi trường hóa chất. Cần thay thế bằng loại van có nắp kín (Bellows seal) để bảo vệ lò xo.
Khi bảo trì hệ thống tại các khu công nghiệp ở Đồng Nai hay Vũng Tàu, chúng tôi nhận thấy nhiều đơn vị tự ý vặn chặt vít điều chỉnh để ngăn rò rỉ. Đây là hành động cực kỳ nguy hiểm vì nó làm tăng áp suất xả vượt mức an toàn của thiết bị, có thể dẫn đến thảm họa nổ thiết bị áp lực.

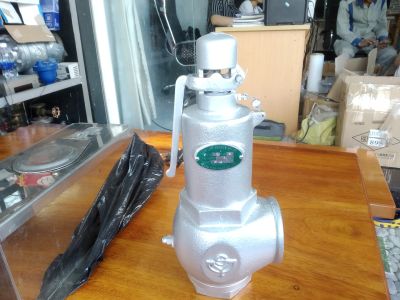

Hướng dẫn lắp đặt và bảo dưỡng định kỳ

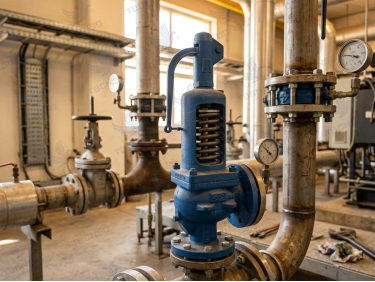

Lưu ý khi lắp đặt
Van an toàn phải được lắp đặt theo phương thẳng đứng, với lò xo hướng lên trên. Vị trí lắp đặt phải càng gần thiết bị cần bảo vệ càng tốt và không được lắp bất kỳ loại van khóa nào giữa thiết bị áp lực và van an toàn (trừ trường hợp đặc biệt có khóa liên động). Đường ống xả từ van nên được dẫn ra vị trí an toàn, tránh gây nguy hiểm cho nhân viên vận hành khi van xả đột ngột.
Quy trình bảo dưỡng
Định kỳ 6 tháng hoặc 1 năm, van cần được tháo ra để kiểm tra tổng thể. Các bước bao gồm vệ sinh bộ phận bên trong, kiểm tra độ đàn hồi của lò xo và quan trọng nhất là kiểm định lại áp suất xả tại các trung tâm có chức năng. Việc ghi chép nhật ký vận hành và thử tay giật hàng tháng sẽ giúp phát hiện sớm các dấu hiệu kẹt cứng của trục van.
Bảng so sánh các dòng van an toàn phổ biến
| Loại vật liệu | Nhiệt độ tối đa | Áp suất (PN) | Ứng dụng tiêu biểu |
|---|---|---|---|
| Đồng thau (Bronze) | ~200°C | PN10 - PN16 | Nước nóng, khí nén quy mô nhỏ |
| Gang (Cast Iron) | ~220°C | PN16 | Hệ thống hơi bão hòa, nước |
| Thép carbon (WCB) | ~425°C | PN25 - PN40 | Lò hơi công nghiệp, dầu nóng |
| Inox (SS304/316) | ~500°C | PN16 - PN63 | Hóa chất, thực phẩm, dược phẩm |
Câu hỏi thường gặp về van an toàn
1. Tại sao van an toàn bị nhảy sớm hơn áp suất cài đặt?
Nguyên nhân có thể do lò xo bị yếu (mỏi) sau thời gian dài sử dụng hoặc do rung động mạnh từ hệ thống tác động lên đĩa van.
2. Có thể dùng van giảm áp thay thế van an toàn không?
Không. Van giảm áp dùng để duy trì áp suất đầu ra ổn định, còn van an toàn là thiết bị bảo vệ khẩn cấp. Chúng có chức năng và nguyên lý hoàn toàn khác nhau.
3. Bao lâu thì nên kiểm định van an toàn một lần?
Thông thường theo quy định an toàn lao động, van cần được kiểm định định kỳ 1 năm/lần bởi các tổ chức có thẩm quyền.
4. Van an toàn tay giật và không tay giật khác nhau gì?
Loại có tay giật cho phép xả thủ công để kiểm tra kẹt van, thường dùng cho hơi nước và khí nén. Loại không tay giật thường dùng cho chất lỏng hoặc lưu chất độc hại để đảm bảo độ kín tuyệt đối.
5. Áp suất đóng (Blowdown) là gì?
Là giá trị áp suất mà tại đó van đóng hoàn toàn sau khi đã xả áp. Thông thường áp suất này thấp hơn áp suất cài đặt từ 7% đến 10%.
6. Làm thế nào để biết van an toàn đang bị hỏng?
Các dấu hiệu bao gồm: rò rỉ lưu chất ở cửa xả, van không nhảy khi quá áp, hoặc có tiếng rít lạ phát ra từ thân van.
7. Chất liệu gioăng làm kín nào tốt nhất cho van an toàn?
Tùy môi trường: PTFE (Teflon) chịu hóa chất tốt, EPDM cho nước, và làm kín kim loại (Metal to Metal) cho hơi nóng nhiệt độ cao.
Kết luận
Van an toàn đóng vai trò là "chốt chặn cuối cùng" đảm bảo an toàn cho con người và tài sản trong mọi hệ thống áp lực công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí kỹ thuật khi lựa chọn không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu hóa chi phí bảo trì lâu dài. Đầu tư vào một thiết bị chất lượng và tuân thủ quy trình kiểm định nghiêm ngặt chính là giải pháp bảo vệ bền vững nhất cho doanh nghiệp.
