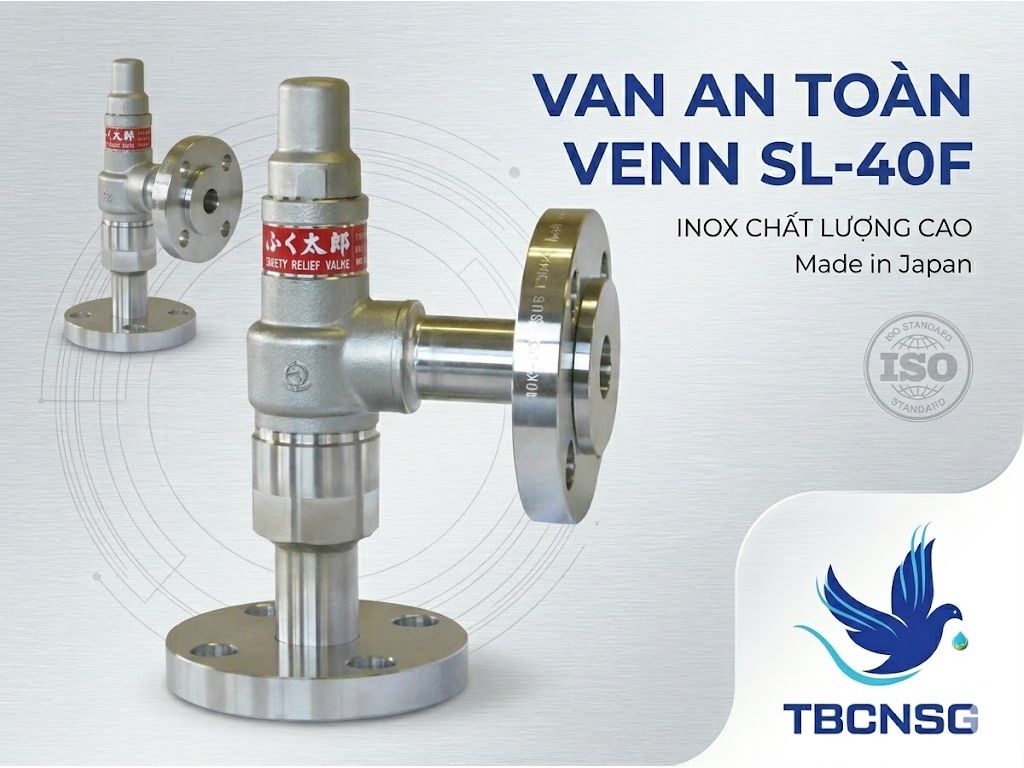

Van an toàn Venn SL-40F là dòng thiết bị bảo vệ áp suất cao cấp đến từ thương hiệu Venn Nhật Bản, được thiết kế chuyên biệt cho các hệ thống hơi nóng (steam), khí nén và chất lỏng. Đây là model sử dụng kiểu kết nối mặt bích (flange), không có tay giật (no lever) và sử dụng đĩa đệm kim loại (metal sheet type) để đảm bảo độ bền trong môi trường nhiệt độ cao lên đến 235 độ C.
Sản phẩm này thường được các kỹ sư lựa chọn để thay thế cho các dòng van nối ren khi hệ thống yêu cầu sự chắc chắn và lưu lượng xả lớn hơn. Van an toàn đóng vai trò cực kỳ quan trọng trong việc ngăn chặn sự cố nổ thiết bị do quá áp trong các nhà máy công nghiệp.
Thông số kỹ thuật chi tiết của Venn SL-40F
Việc nắm rõ các thông số kỹ thuật giúp quý khách hàng lựa chọn đúng model phù hợp với tiêu chuẩn thiết kế của hệ thống đường ống. Dưới đây là bảng thông số chi tiết của model SL-40F:
| Model | SL-40F |
| Thương hiệu | Venn (Nhật Bản) |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50 (1/2" đến 2") |
| Môi chất làm việc | Hơi nóng (Steam), Khí nén, Chất lỏng |
| Áp suất cài đặt | 0.05 đến 1.0 MPa |
| Nhiệt độ tối đa | 235 ℃ hoặc thấp hơn |
| Kiểu kết nối | Mặt bích tiêu chuẩn JIS 10K (Flange) |
| Vật liệu thân | Đồng đúc (Bronze) |
| Kiểu vận hành | Nắp kín, không tay giật (Closed type, No lever) |
Đặc điểm nổi trội của van an toàn Venn SL-40F
Model SL-40F thuộc phân khúc cao cấp của hãng Venn với cấu trúc "Lifting ceremony" - một cơ chế nâng đĩa van chính xác, giúp van nhạy bén hơn khi áp suất vượt ngưỡng cài đặt. Điểm đặc biệt của dòng này là thiết kế Hand supplies (metal sheet type), sử dụng bề mặt tiếp xúc bằng kim loại giúp chịu được sự mài mòn của hơi nóng cực tốt mà không bị biến dạng như các loại đệm mềm cao mềm thông thường.
Việc lược bỏ tay giật (No lever) giúp van có thiết kế gọn gàng hơn, tránh các tác động vô tình từ bên ngoài làm thay đổi trạng thái của van, đồng thời đảm bảo độ kín khít tuyệt đối cho các hệ thống chứa môi chất độc hại hoặc yêu cầu độ sạch cao. Kết nối mặt bích giúp việc lắp đặt vào các hệ thống ống lớn trở nên dễ dàng và chịu được rung động tốt hơn so với kiểu nối ren.
Cấu tạo và nguyên lý hoạt động
Để hiểu rõ hơn về thiết bị này, chúng ta cần tìm hiểu Van an toàn là gì? và cấu tạo bên trong của model SL-40F có gì đặc biệt. Cấu tạo cơ bản gồm các bộ phận chính sau:
- Thân van (Body): Làm bằng đồng Bronze chất lượng cao, chống ăn mòn và chịu nhiệt tốt.
- Lò xo (Spring): Là bộ phận quan trọng nhất, được chế tạo từ thép hợp kim có độ đàn hồi chuẩn xác để duy trì áp suất đóng.
- Đĩa van (Disc): Loại metal sheet (kim loại) giúp làm kín bề mặt tiếp xúc với đế van (Seat).
- Vít điều chỉnh: Nằm bên trong nắp van, dùng để tăng hoặc giảm lực nén lò xo nhằm thay đổi áp suất cài đặt.
Nguyên lý hoạt động dựa trên sự cân bằng lực giữa áp suất môi chất đẩy từ dưới lên và lực lò xo ép từ trên xuống. Khi áp suất hệ thống vượt quá lực lò xo, đĩa van sẽ bị đẩy lên (Lifting) để xả bớt môi chất ra ngoài, giúp áp suất trở lại mức an toàn.
Phân biệt Venn SL-40F và Venn SL-40
Nhiều khách hàng thường nhầm lẫn giữa hai model này. Thực tế, chúng có cùng thông số về áp suất và nhiệt độ, nhưng khác nhau ở kiểu kết nối và cấu tạo nắp:
- Venn SL-40: Sử dụng kết nối ren (Screwed), thường có tay giật (Lever type) để xả thủ công.
- Venn SL-40F: Sử dụng kết nối mặt bích (Flanged), thiết kế nắp kín không tay giật (No lever), phù hợp cho các hệ thống yêu cầu tiêu chuẩn kỹ thuật khắt khe hơn và lắp đặt cố định lâu dài.
Ứng dụng thực tế của model SL-40F
Với khả năng chịu nhiệt lên đến 235 độ C, Safety Relief Valve model SL-40F được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp tại Việt Nam. Đội ngũ kỹ thuật của TBCNSG đã tư vấn và cung cấp model này cho nhiều dự án lớn:
- Hệ thống lò hơi (Boiler): Lắp đặt tại các nhà máy dệt nhuộm, thực phẩm tại KCN Amata (Đồng Nai) và KCN VSIP (Bình Dương).
- Bình tích áp khí nén: Sử dụng trong các trạm nén khí công suất lớn tại các nhà máy sản xuất linh kiện điện tử ở TP. Hồ Chí Minh.
- Hệ thống sấy công nghiệp: Bảo vệ đường ống dẫn hơi bão hòa trong các nhà máy chế biến nông sản tại Vũng Tàu.
- Thiết bị áp lực: Các bồn chứa chất lỏng có gia nhiệt yêu cầu sự an toàn tuyệt đối.
Bảng kích thước và các lựa chọn dải áp suất
Tùy vào lưu lượng xả cần thiết, quý khách có thể lựa chọn các kích cỡ sau:
| Size (DN) | Kích thước (Inch) | Dải áp suất (MPa) | Kiểu kết nối |
|---|---|---|---|
| 15 | 1/2" | 0.05 - 1.0 | Mặt bích JIS 10K |
| 20 | 3/4" | 0.05 - 1.0 | Mặt bích JIS 10K |
| 25 | 1" | 0.05 - 1.0 | Mặt bích JIS 10K |
| 32 | 1.1/4" | 0.05 - 1.0 | Mặt bích JIS 10K |
| 40 | 1.1/2" | 0.05 - 1.0 | Mặt bích JIS 10K |
| 50 | 2" | 0.05 - 1.0 | Mặt bích JIS 10K |
Bảng giá tham khảo van an toàn Venn SL-40F
Giá của sản phẩm phụ thuộc vào kích cỡ và áp suất cài đặt cụ thể. Dưới đây là bảng giá tham khảo (Lưu ý: Giá có thể thay đổi tùy thời điểm và số lượng):
| Kích cỡ | Giá tham khảo (VNĐ) |
| DN15 (1/2") | Liên hệ 0937.540.047 |
| DN25 (1") | Liên hệ 0937.540.047 |
| DN50 (2") | Liên hệ 0937.540.047 |
* Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chi tiết và chiết khấu tốt nhất cho dự án.
Vì sao nên mua Venn SL-40F tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín hàng đầu trong lĩnh vực phân phối thiết bị ngành nước và hơi tại khu vực phía Nam. Khi chọn mua Van xả áp an toàn tại TBCNSG, quý khách sẽ nhận được:
- Hàng chính hãng: Cam kết nhập khẩu trực tiếp từ Venn Nhật Bản, đầy đủ chứng chỉ CO, CQ.
- Kinh nghiệm thực tế: Chúng tôi đã cung cấp và hỗ trợ lắp đặt cho hàng trăm nhà máy tại Bình Dương, Đồng Nai, Vũng Tàu và TP.HCM, nắm rõ đặc thù kỹ thuật của từng hệ thống.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn từ xa hoặc trực tiếp tại công trình về cách cài đặt áp suất và bảo trì van.
- Kho hàng lớn: Luôn sẵn kho các size thông dụng từ DN15 đến DN50, giao hàng nhanh chóng trong vòng 24h.
- Bảo hành chu đáo: Bảo hành chính hãng 12 tháng, hỗ trợ thay thế linh kiện nhanh chóng.
Câu hỏi thường gặp (FAQ)
Van Venn SL-40F có dùng được cho hóa chất không?
Model này có thân bằng đồng và đĩa kim loại, phù hợp với hơi nóng, nước và khí nén. Đối với các loại hóa chất ăn mòn mạnh, quý khách nên chuyển sang dòng van bằng inox (Stainless Steel) để đảm bảo tuổi thọ thiết bị.
Tôi có thể tự cài đặt lại áp suất cho van không?
Có thể, nhưng TBCNSG khuyến cáo việc này nên được thực hiện bởi người có chuyên môn hoặc tại các đơn vị có máy test áp suất chuẩn. Việc tự ý điều chỉnh không đúng kỹ thuật có thể dẫn đến van không xả khi quá áp, gây nguy hiểm cho hệ thống.
Tại sao model này lại không có tay giật?
Thiết kế không tay giật (No lever) nhằm mục đích đảm bảo độ kín tuyệt đối (Closed type), ngăn chặn việc xả hơi vô tình và phù hợp cho các vị trí lắp đặt mà người vận hành không cần can thiệp thủ công.
Liên hệ nhận báo giá ngay
Quý khách đang tìm kiếm giải pháp bảo vệ an toàn cho hệ thống lò hơi hoặc bình áp lực? Đừng ngần ngại liên hệ với chuyên gia của TBCNSG để được tư vấn model Van an toàn Venn SL-40F phù hợp nhất với nhu cầu.
