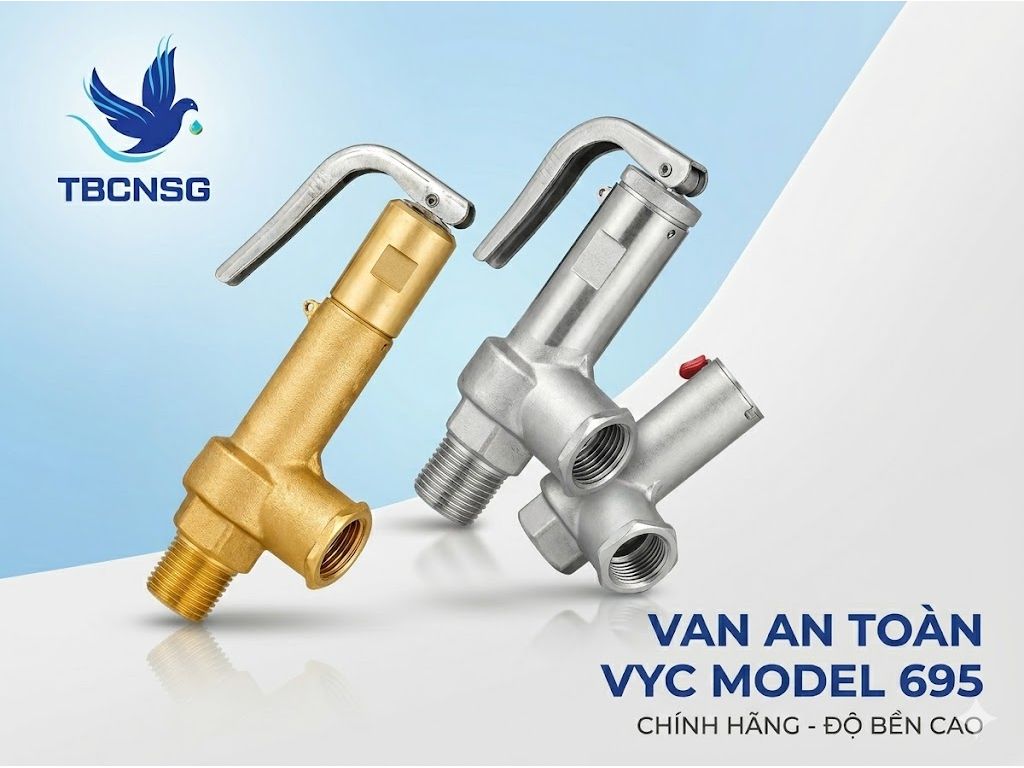

Van an toàn VYC Model 695 là dòng van xả áp tác động trực tiếp kiểu lò xo (spring loaded) với thiết kế toàn phần (full lift), được sản xuất bởi thương hiệu VYC Industrial danh tiếng từ Tây Ban Nha. Sản phẩm này được thiết kế chuyên dụng để bảo vệ các hệ thống thiết bị áp lực như lò hơi, bình tích khí, và đường ống dẫn hóa chất khỏi tình trạng quá áp gây nguy hiểm.
Tại Việt Nam, Model 695 thường được các kỹ sư lựa chọn thay thế cho các dòng van an toàn tiêu chuẩn cũ nhờ khả năng xả lưu lượng lớn hơn trong thời gian ngắn. TBCNSG tự hào là đơn vị cung cấp dòng sản phẩm này cho nhiều nhà máy nhiệt điện và thực phẩm tại khu vực phía Nam.
Thông số kỹ thuật chi tiết của Van an toàn VYC Model 695
Để đảm bảo tính chính xác trong quá trình thiết kế và lắp đặt, đội ngũ kỹ thuật của TBCNSG cung cấp bảng thông số kỹ thuật chi tiết của model này như sau:
| Đặc tính | Thông số chi tiết |
| Kích thước cổng (Size) | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| Kiểu kết nối | Mặt bích tiêu chuẩn EN 1092-1 (PN16, PN40, PN63, PN100) |
| Vật liệu thân van | Gang dẻo (EN-JS1050), Thép đúc (1.0619), Thép không gỉ (1.4408) |
| Nhiệt độ làm việc | Từ -196°C đến +450°C (tùy thuộc vào vật liệu) |
| Áp suất cài đặt (Set pressure) | 0.2 bar đến 40 bar (hoặc cao hơn theo yêu cầu đặc biệt) |
| Môi chất sử dụng | Hơi nóng (Steam), Khí nén (Air), Khí hóa lỏng, Hóa chất |
Đặc điểm nổi trội của Model 695 so với các dòng van khác
Điểm khác biệt lớn nhất của Van an toàn VYC Model 695 chính là cơ chế "Full Lift". Khi áp suất hệ thống vượt ngưỡng cài đặt, đĩa van sẽ nâng lên hoàn toàn một cách nhanh chóng, tạo ra diện tích xả tối đa. Điều này giúp hạ áp hệ thống cực nhanh, đặc biệt quan trọng trong các hệ thống có tốc độ tăng áp đột ngột.
- Độ kín khít cực cao: Bề mặt làm kín (Seat/Disc) được gia công tinh xảo, có tùy chọn làm kín bằng kim loại hoặc vật liệu mềm (PTFE, Viton) tùy theo môi chất.
- Thiết kế lò xo chính xác: Lò xo được tôi luyện đặc biệt giúp duy trì lực nén ổn định, không bị mỏi sau nhiều lần tác động.
- Đa dạng vật liệu: Khả năng tùy biến vật liệu giúp van hoạt động bền bỉ trong cả môi trường ăn mòn hóa học mạnh hoặc nhiệt độ cực thấp (cryogenic).
Mẹo từ chuyên gia kỹ thuật TBCNSG
Khi lắp đặt thiết bị xả áp kiểu Full Lift như Model 695, bạn cần đặc biệt chú ý đến kích thước đường ống xả. Do lưu lượng xả của dòng này rất lớn, nếu ống xả quá nhỏ sẽ gây ra hiện tượng áp suất ngược (back pressure), làm van đóng mở liên tục (chattering), dẫn đến hư hỏng bề mặt làm kín nhanh chóng.
Cấu tạo chi tiết của Van an toàn VYC Model 695
Cấu tạo của Full lift safety valve Model 695 bao gồm các thành phần chính được tối ưu hóa cho hiệu suất cao:
- Thân van (Body): Thiết kế dạng chữ L, chịu được áp lực cao và định hướng dòng chảy xả tối ưu.
- Nắp van (Bonnet): Có hai dạng là nắp kín (Closed bonnet) để tránh rò rỉ môi chất độc hại và nắp hở (Open bonnet) để tản nhiệt cho lò xo trong môi trường hơi nóng.
- Trục van và Đĩa van: Được làm từ thép không gỉ cường lực, đảm bảo dẫn hướng chính xác tuyệt đối.
- Vít điều chỉnh (Adjusting screw): Cho phép tinh chỉnh áp suất cài đặt một cách dễ dàng trong dải cho phép của lò xo.
- Tay giật (Lever): Giúp kiểm tra vận hành thủ công định kỳ để đảm bảo van không bị kẹt.
So sánh Model 695 và Model 694 của hãng VYC
Người dùng thường phân vân giữa Model 695 và Model 694. Tuy nhiên, chúng có sự khác biệt rõ rệt về công năng:
- Model 695: Là dòng Full Lift (Xả toàn phần), phù hợp cho môi chất khí, hơi nóng nơi cần lưu lượng xả lớn.
- Model 694: Thường là dòng Normal Lift hoặc ứng dụng cho chất lỏng, nơi tốc độ xả không cần quá nhanh như hệ thống khí.
Việc hiểu rõ Van an toàn là gì? và phân loại của chúng sẽ giúp quý khách hàng tiết kiệm chi phí đầu tư mà vẫn đảm bảo an toàn tối đa cho hệ thống.
Ứng dụng thực tế của sản phẩm
TBCNSG đã tư vấn và cung cấp Van an toàn VYC Model 695 cho nhiều dự án trọng điểm. Kinh nghiệm thực tế cho thấy model này hoạt động cực kỳ ổn định trong các môi trường sau:
- Hệ thống lò hơi công nghiệp: Lắp đặt tại các nhà máy dệt nhuộm, thực phẩm tại KCN Amata (Đồng Nai) và KCN VSIP (Bình Dương).
- Bình chứa khí nén áp lực cao: Đảm bảo an toàn cho các trạm chiết nạp khí tại Vũng Tàu.
- Ngành hóa chất: Sử dụng phiên bản thép không gỉ để bảo vệ bồn chứa axit và dung môi tại TP. Hồ Chí Minh.
Sản phẩm Van an toàn này luôn là sự lựa chọn ưu tiên cho các hệ thống đòi hỏi chứng chỉ an toàn khắt khe của châu Âu (PED 2014/68/EU).
Bảng kích thước và các tùy chọn kết nối
| DN (Inlet) | DN (Outlet) | Chiều cao (H) | Trọng lượng (kg) |
|---|---|---|---|
| 20 | 32 | 345 mm | 10 kg |
| 25 | 40 | 380 mm | 13 kg |
| 50 | 80 | 565 mm | 32 kg |
| 100 | 150 | 815 mm | 95 kg |
Bảng giá tham khảo Van an toàn VYC Model 695
Giá của van xả áp VYC phụ thuộc vào vật liệu thân van, kích thước mặt bích và áp suất cài đặt. Dưới đây là bảng giá tham khảo cho phiên bản thân thép đúc, kết nối bích PN16:
- Size DN25: Từ 15.000.000 VNĐ - 22.000.000 VNĐ
- Size DN50: Từ 28.000.000 VNĐ - 45.000.000 VNĐ
- Size DN100: Liên hệ trực tiếp để có giá tốt nhất theo dự án.
Lưu ý: Giá trên chỉ mang tính chất tham khảo và chưa bao gồm VAT, chi phí kiểm định của trung tâm kỹ thuật 1 hoặc 2.
Tại sao nên mua Van an toàn VYC tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đối tác tin cậy chuyên phân phối các dòng Van an toàn từ các thương hiệu hàng đầu châu Âu. Khi mua hàng tại TBCNSG, quý khách hàng nhận được:
- Hàng chính hãng 100%: Đầy đủ chứng chỉ CO (Xuất xứ), CQ (Chất lượng) từ nhà máy VYC Tây Ban Nha.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tính toán lưu lượng xả và chọn lò xo phù hợp với áp suất vận hành thực tế.
- Kho hàng sẵn có: Chúng tôi luôn dự trữ các size phổ biến từ DN25 đến DN100 để đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
- Dịch vụ hậu mãi: Bảo hành chính hãng 12 tháng, hỗ trợ hướng dẫn lắp đặt và bảo trì từ xa hoặc trực tiếp tại công trình.
Câu hỏi thường gặp (FAQ)
Model 695 có thể dùng cho môi chất lỏng không?
Dòng 695 được tối ưu cho môi chất khí và hơi (compressible fluids). Đối với chất lỏng, mặc dù vẫn có thể hoạt động nhưng hiệu quả xả toàn phần sẽ không phát huy tối đa như khi dùng cho hơi nóng.
TBCNSG có hỗ trợ cài đặt áp suất trước khi giao hàng không?
Có. Chúng tôi hỗ trợ cài đặt áp suất (Set pressure) theo yêu cầu của khách hàng trên thiết bị thử áp chuyên dụng và kẹp chì niêm phong trước khi bàn giao.
Thời gian giao hàng cho Model 695 là bao lâu?
Với các size tiêu chuẩn, TBCNSG thường có sẵn hàng tại kho TP.HCM. Với các yêu cầu đặc biệt về vật liệu hoặc áp suất cực cao, thời gian nhập hàng từ Tây Ban Nha thường từ 6-8 tuần.
Quý khách hàng đang tìm kiếm giải pháp an toàn tối ưu cho hệ thống áp lực của mình? Đừng ngần ngại liên hệ với TBCNSG để sở hữu Full lift safety valve Model 695 chất lượng cao nhất. Chúng tôi cam kết mang đến sản phẩm bền bỉ, giúp bảo vệ tài sản và tính mạng con người trong mọi điều kiện vận hành khắc nghiệt.
Liên hệ ngay với đội ngũ kỹ thuật của TBCNSG để nhận báo giá và tư vấn chuyên sâu!
