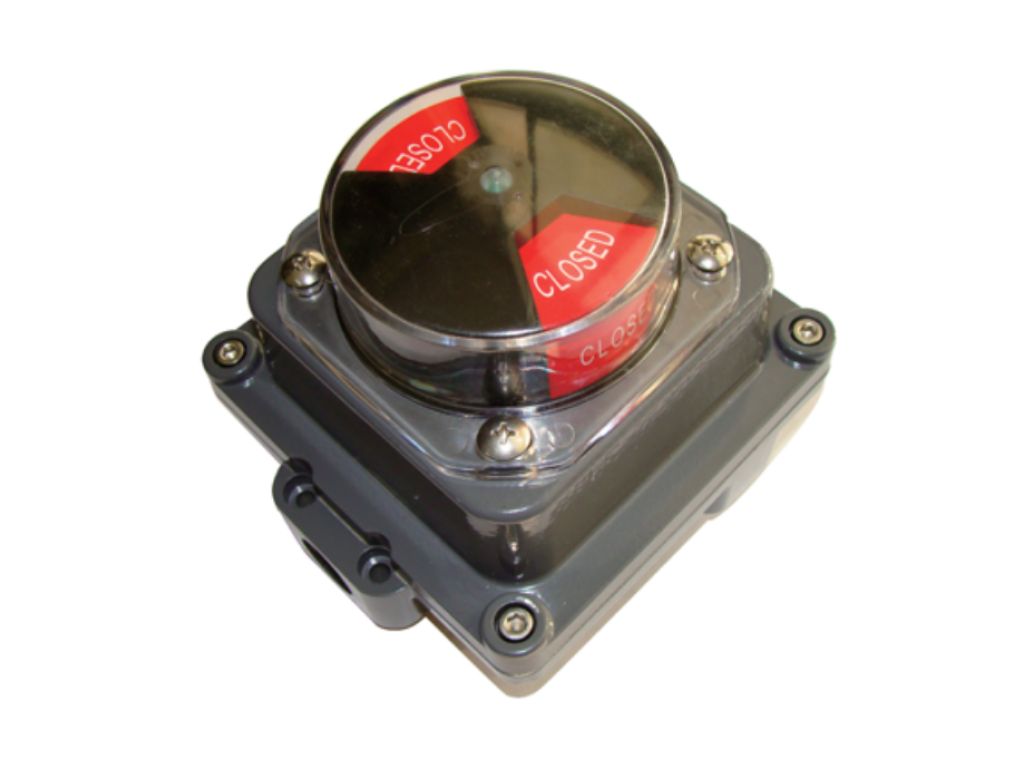

Trong các hệ thống đường ống công nghiệp, việc xác nhận chính xác van đang ở trạng thái đóng hay mở là yếu tố sống còn để đảm bảo an toàn vận hành và tự động hóa. Thiết bị giám sát vị trí van Nutork NTS Series, thường được gọi là hộp công tắc hành trình (Limit Switchbox), chính là giải pháp hàng đầu cho bài toán này. Được thiết kế chuyên biệt cho van quay một phần tư góc 90 độ, dòng NTS cung cấp tín hiệu điện phản hồi tin cậy về trung tâm điều khiển, giúp người vận hành luôn nắm rõ trạng thái thực tế của van.
Sản phẩm này là sự kết hợp hoàn hảo giữa kỹ thuật cơ khí chính xác và công nghệ cảm biến tiên tiến. Thông qua hệ thống cam tác động lên công tắc hoặc cảm biến bên trong, thiết bị giám sát vị trí van Nutork NTS Series không chỉ đơn thuần báo hiệu đóng/mở mà còn có thể truyền tín hiệu analog 4-20mA liên tục về góc mở của van. Với đa dạng tùy chọn về vật liệu vỏ, chứng nhận chống cháy nổ và loại cảm biến, dòng NTS đáp ứng mọi yêu cầu khắt khe từ môi trường nhà máy thực phẩm đến các giàn khoan dầu khí ngoài khơi.

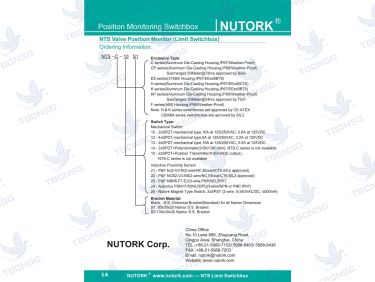

Hệ thống mã sản phẩm Nutork NTS: Cấu trúc và ý nghĩa chi tiết
Để đặt hàng chính xác thiết bị giám sát vị trí van Nutork NTS Series, quý khách hàng cần nắm rõ quy ước đặt mã. Mỗi sản phẩm đầy đủ được cấu thành từ một mã dòng vỏ (chỉ định loại bảo vệ vật lý) kết hợp với một mã số (chỉ định loại công tắc/cảm biến bên trong). Hiểu rõ cấu trúc này giúp việc lựa chọn sản phẩm phù hợp với ứng dụng cụ thể trở nên dễ dàng và tránh nhầm lẫn trong quá trình mua sắm, lắp đặt.

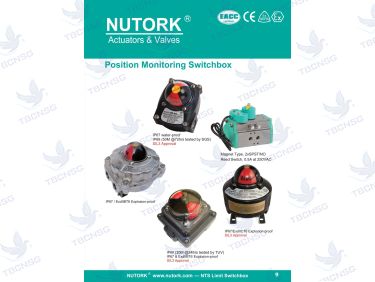

Bảng 1: Mã dòng vỏ bảo vệ và đặc tính kỹ thuật tương ứng
Bảng dưới đây liệt kê các tùy chọn vỏ của thiết bị giám sát vị trí van Nutork NTS Series, mỗi loại tương ứng với một cấp bảo vệ chống nước, chống bụi và chống cháy nổ khác nhau, phù hợp với từng môi trường lắp đặt cụ thể.
| Mã dòng vỏ (Housing Code) | Vật liệu chế tạo vỏ | Tiêu chuẩn bảo vệ chính | Chuẩn chống cháy nổ | Môi trường ứng dụng điển hình | Giá tham khảo (VNĐ) |
|---|---|---|---|---|---|
| NTS-F | Nhựa ABS cao cấp | IP67, NEMA 4/4X | Không | Nhà máy nước, xử lý nước thải, môi trường ít ăn mòn | 2.100.000 - 3.500.000 |
| NTS-C | Nhôm đúc sơn tĩnh điện Epoxy-Polyester | IP67 (tùy chọn IP68) | Không | Nhà máy hóa chất cơ bản, ngành thực phẩm và đồ uống | 3.400.000 - 5.200.000 |
| NTS-CP | Nhôm đúc sơn tĩnh điện Epoxy-Polyester | IP68 (50 mét/72 giờ) | Không | Khu vực ngập nước tạm thời, ngoài trời khắc nghiệt | 4.100.000 - 6.000.000 |
| NTS-K | Nhôm đúc sơn tĩnh điện | IP67 (tùy chọn IP68) | Ex d IIB T6 | Nhà máy lọc dầu, kho chứa hóa chất dễ cháy nổ | 6.800.000 - 9.500.000 |
| NTS-KP | Nhôm đúc sơn tĩnh điện | IP68 (30 mét/24 giờ) | Ex d IIB T6 | Môi trường dầu khí ngoài khơi, hầm lò | 7.900.000 - 10.800.000 |
| NTS-ES | Thép không gỉ 316SS | IP67 | Ex d IIB T6 | Giàn khoan, nhà máy hóa chất biển, môi trường ăn mòn muối | 11.500.000 - 15.200.000 |
| NTS-H | Nhôm đúc cao cấp | IP67, NEMA 4/4X | Ex d IIC T6 | Môi trường khí hydro, acetylene cực kỳ nguy hiểm | 13.500.000 - 17.500.000 |
Ghi chú: Tất cả giá trên chỉ là giá tham khảo tại thời điểm tổng hợp, chưa bao gồm VAT và có thể thay đổi tùy theo cấu hình cảm biến đi kèm. Vui lòng liên hệ để nhận báo giá chính thức và ưu đãi tốt nhất.

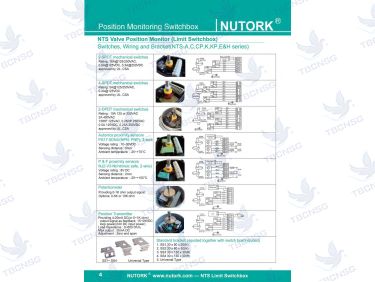

Bảng 2: Mã số lựa chọn công tắc hành trình và cảm biến
Phần "số" trong mã sản phẩm quyết định phương thức hoạt động và loại tín hiệu đầu ra của thiết bị giám sát vị trí van Nutork NTS Series. Dưới đây là các tùy chọn phổ biến nhất.
| Mã số cảm biến | Loại cảm biến/công tắc | Cấu hình tiếp điểm | Thông số định mức điện quan trọng | Thương hiệu cảm biến (nếu có) | Giá tham khảo khi lắp trên vỏ NTS-C (VNĐ) |
|---|---|---|---|---|---|
| 10 | Công tắc cơ học | 2 x SPDT | 16A @ 125/250VAC; 0.6A @ 125VDC | Tiêu chuẩn UL/CSA | 3.400.000 - 4.500.000 |
| 11 | Công tắc cơ học | 3 x SPDT | Tương tự mã 10 | Tiêu chuẩn UL/CSA | 4.000.000 - 5.200.000 |
| 12 | Công tắc cơ học | 4 x SPDT | 5A @ 125VAC; 0.6A @ 125VDC | Tiêu chuẩn UL/CSA | 4.500.000 - 5.800.000 |
| 14 | Công tắc cơ học | 2 x DPDT | 10A @ 125/250VAC; 2A @ 480VAC | Tiêu chuẩn UL/CSA | 4.100.000 - 5.400.000 |
| 20 | Cảm biến tiệm cận (2 dây) | 2 x NJ2-V3-N | 8VDC, Khoảng cách 2mm | Pepperl+Fuchs | 5.800.000 - 7.500.000 |
| 21 | Cảm biến tiệm cận (3 dây) | 2 x PS17-5DNU (NPN/PNP) | 10-30VDC, Khoảng cách 5mm | Autonics | 4.800.000 - 6.200.000 |
| 30 | Công tắc từ Reed Switch | 2 x NO | 0.5A @ 250VAC | Tiêu chuẩn | 2.500.000 - 3.200.000 |
Ghi chú: Giá tham khảo dựa trên cấu hình vỏ NTS-C tiêu chuẩn. Đối với dòng chống cháy nổ, giá sẽ cao hơn. Để có báo giá chi tiết cho từng tổ hợp mã NTS-KP10, NTS-CP21,..., xin vui lòng liên hệ trực tiếp.

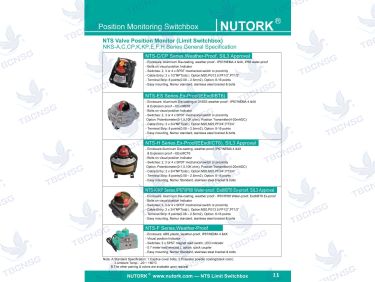

So sánh chuyên sâu các dòng vỏ Nutork NTS: Đâu là lựa chọn tối ưu?
Việc lựa chọn giữa vỏ nhôm, nhựa hay thép không gỉ phụ thuộc hoàn toàn vào điều kiện môi trường và ngân sách. Bảng so sánh kỹ thuật dưới đây sẽ làm rõ sự khác biệt giữa các dòng vỏ, giúp bạn đưa ra quyết định chính xác nhất khi đầu tư vào thiết bị giám sát vị trí van Nutork NTS Series.
| Tiêu chí so sánh | NTS-F (Nhựa ABS) | NTS-C/CP (Nhôm tiêu chuẩn) | NTS-K/KP (Nhôm chống nổ) | NTS-ES (Inox 316) | NTS-H (Nhôm chống nổ cao cấp) |
|---|---|---|---|---|---|
| Khả năng chống ăn mòn | Tốt với hóa chất nhẹ | Rất tốt (nhờ sơn Epoxy) | Rất tốt (nhờ sơn Epoxy) | Cực kỳ xuất sắc (chịu muối biển) | Rất tốt (nhờ sơn Epoxy) |
| Độ bền va đập cơ học | Trung bình | Cao | Cao | Rất cao | Cao |
| Khả năng chống nước tối đa | IP67 | IP68 (50 mét/72h) | IP68 (30 mét/24h) | IP67 | IP67 |
| Chuẩn chống cháy nổ | Không | Không | Ex d IIB T6 | Ex d IIB T6 | Ex d IIC T6 |
| Nhóm khí chống nổ nguy hiểm nhất | Không áp dụng | Không áp dụng | Ethylene (IIB) | Ethylene (IIB) | Hydrogen/Acetylene (IIC) |
| Trọng lượng | Nhẹ nhất | Trung bình | Trung bình | Nặng nhất | Trung bình |
| Khoảng giá tham khảo (VNĐ) | 2.100.000 - 3.500.000 | 3.400.000 - 6.000.000 | 6.800.000 - 10.800.000 | 11.500.000 - 15.200.000 | 13.500.000 - 17.500.000 |
Tùy chọn nâng cao và phụ kiện cho hệ thống giám sát NTS
Ngoài chức năng phản hồi vị trí cơ bản, thiết bị giám sát vị trí van Nutork NTS Series còn có thể được tùy biến mạnh mẽ với các module mở rộng, biến nó thành một thiết bị thu thập dữ liệu vị trí van thực thụ.
| Mã tùy chọn/Phụ kiện | Mô tả chi tiết | Thông số kỹ thuật chính | Giá tham khảo (VNĐ) |
|---|---|---|---|
| Potentiometer 1K ohm | Biến trở phản hồi vị trí | Ngõ ra điện trở 0-1K ohm (tùy chọn 0-5K, 10K ohm) | 1.200.000 - 2.100.000 |
| Position Transmitter (PTM) | Bộ phát tín hiệu vị trí analog | Ngõ ra dòng 4-20mA DC, nguồn cấp 15-28VDC | 2.600.000 - 4.300.000 |
| Đầu nối ren chuyển đổi | Chuyển đổi cổng ren cáp mặc định | Chuyển từ NPT 1/2" sang M20, M25, PG13.5, PF, PT | 150.000 - 450.000 |
| Terminal mở rộng | Hộp đấu nối bổ sung điểm kết nối | Mở rộng từ 8 lên 16 hoặc 20 điểm đấu | 550.000 - 1.100.000 |
| Bracket van NAMUR | Giá đỡ kết nối van | Thép không gỉ AISI304, chuẩn NAMUR | 400.000 - 800.000 |
Ghi chú: Các phụ kiện trên được tích hợp bên trong hoặc đi kèm thiết bị chính. Giá tham khảo chưa bao gồm chi phí lắp đặt và cấu hình tại xưởng. Liên hệ để được tư vấn giải pháp phản hồi analog hoàn chỉnh.

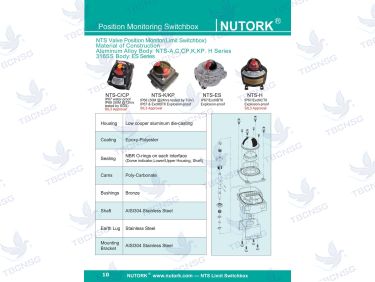

Đặc điểm cơ khí nổi bật và vật liệu chế tạo bền bỉ
Sự tin cậy của một thiết bị giám sát vị trí van trong môi trường công nghiệp khắc nghiệt đến từ từng chi tiết cơ khí nhỏ nhất. Dòng Nutork NTS thể hiện đẳng cấp thông qua các lựa chọn vật liệu và thiết kế ưu việt.
- Vỏ hộp cao cấp: Chế tạo từ hợp kim nhôm đúc hàm lượng đồng thấp hoặc thép không gỉ 316SS, bảo vệ tối ưu trước va đập và ăn mòn. Lớp sơn tĩnh điện Epoxy-Polyester màu đen không chỉ thẩm mỹ mà còn tăng cường khả năng chống chịu thời tiết.
- Hệ thống làm kín toàn diện: Gioăng cao su NBR được bố trí tại mọi điểm lắp ghép then chốt: nắp chỉ báo vòm trong suốt, khớp nối thân trên và thân dưới, và đặc biệt là vòng đệm trục van. Điều này đảm bảo đạt chuẩn chống nước IP67 và thậm chí IP68 khi ngâm sâu.
- Cơ cấu cam thông minh "Không cần dụng cụ": Bộ cam làm từ nhựa Poly-Carbonate độ bền cao với thiết kế rãnh khía và lò xo captive. Kỹ thuật viên có thể dễ dàng điều chỉnh góc hành trình (0-90 độ) chỉ bằng tay, rút ngắn đáng kể thời gian thiết lập và bảo trì.
- Trục truyền động và phụ kiện inox bền bỉ: Trục kết nối chuẩn NAMUR làm từ thép không gỉ AISI304 chống gỉ sét tuyệt đối. Toàn bộ bulông nắp đậy và giá đỡ cũng sử dụng inox 304, tích hợp thiết kế captive chống rơi thất lạc trong quá trình thao tác.
- Kết nối điện linh hoạt và an toàn: Hộp đấu nối terminal tiêu chuẩn 8 điểm (tối đa 20 điểm), hỗ trợ dây từ 0.08 đến 2.5 mm². Cổng ren cáp đa dạng tiêu chuẩn quốc tế (NPT, M20, M25, PF/PT, PG13.5) giúp tích hợp dễ dàng vào mọi hệ thống.
Đánh giá chất lượng thiết bị giám sát vị trí van Nutork NTS Series
Qua quá trình khảo sát và phản hồi từ hàng trăm khách hàng công nghiệp, từ các nhà máy nhiệt điện, hóa chất đến hệ thống xử lý nước, thiết bị giám sát vị trí van Nutork NTS Series liên tục nhận được những đánh giá rất tích cực. Điểm mạnh nổi trội của dòng NTS nằm ở độ tin cậy của cơ cấu cam và hệ thống công tắc. Nhiều kỹ sư vận hành ghi nhận sau hơn 5 năm hoạt động trong môi trường ẩm ướt và rung lắc, sản phẩm vẫn duy trì tín hiệu phản hồi chính xác mà không cần hiệu chỉnh lại nhiều.
So với các thương hiệu khác cùng phân khúc, Nutork NTS nổi bật về chất lượng hoàn thiện bề mặt và sự tinh tế trong thiết kế. Nắp chỉ báo vòm trong suốt cho phép quan sát trực quan vị trí van mà không cần mở nắp, một tính năng đơn giản nhưng cực kỳ hữu ích trong vận hành thực tế. Dòng chống cháy nổ Ex d IIC T6 (NTS-H) là một lợi thế cạnh tranh lớn, bởi không nhiều sản phẩm trên thị trường đạt được cấp độ bảo vệ cao nhất dành cho khí hydro. Tuy nhiên, dòng vỏ nhựa NTS-F chỉ nên được sử dụng ở những khu vực thực sự không có va đập mạnh. Nhìn chung, xét về tỷ lệ chất lượng trên giá thành, Nutork NTS là một khoản đầu tư xứng đáng cho hệ thống tự động hóa van của bạn.
Cam kết khi mua thiết bị giám sát van Nutork NTS tại TBCNSG
- Sản phẩm chính hãng 100%: Chúng tôi cam kết cung cấp thiết bị giám sát vị trí van Nutork NTS Series chính hãng, đầy đủ chứng từ CO/CQ.
- Hỗ trợ cấu hình mã đặt hàng miễn phí: Đội ngũ kỹ thuật của chúng tôi sẽ giúp bạn xác định chính xác mã sản phẩm (ví dụ NTS-KP10, NTS-CP21) dựa trên yêu cầu thực tế, tránh đặt nhầm lẫn tốn kém.
- Giá cả cạnh tranh, minh bạch: Chúng tôi cam kết mang đến mức giá tốt nhất thị trường cùng chính sách báo giá nhanh chóng trong 2 giờ làm việc.
- Hàng có sẵn số lượng lớn: Các cấu hình phổ biến như NTS-CP10, NTS-KP21 luôn được dự trữ sẵn kho để đáp ứng tiến độ dự án gấp rút.
- Tư vấn thay thế linh kiện: Cung cấp đầy đủ công tắc, cảm biến, gioăng làm kín thay thế chính hãng, kéo dài tuổi thọ thiết bị.
- Hỗ trợ kỹ thuật trọn đời: Hỗ trợ cài đặt, đấu nối và xử lý sự cố từ xa 24/7 qua hotline và Zalo.
- Chính sách bảo hành rõ ràng: Bảo hành chính hãng 12 tháng, cam kết đổi mới nếu có lỗi từ nhà sản xuất.
- Giao hàng toàn quốc: Vận chuyển nhanh chóng đến tất cả các tỉnh thành và khu công nghiệp trên cả nước.
Câu hỏi thường gặp về Thiết bị giám sát vị trí van Nutork NTS (FAQ)
1. Thiết bị giám sát vị trí van Nutork NTS Series có giám sát được góc mở van liên tục không, hay chỉ báo đóng/mở?
Ở cấu hình tiêu chuẩn (mã số 10, 20, 21...), thiết bị chỉ cung cấp tín hiệu ON/OFF tại các vị trí đóng và mở. Tuy nhiên, để giám sát góc mở van liên tục từ 0-100%, bạn cần đặt hàng thêm tùy chọn nâng cao là Bộ phát tín hiệu vị trí (Position Transmitter) cho ngõ ra 4-20mA, hoặc Biến trở Potentiometer. Các tùy chọn này được tích hợp sẵn bên trong vỏ hộp NTS khi đặt hàng.
2. Làm thế nào để phân biệt giữa dòng chống cháy nổ NTS-KP và NTS-H? Khi nào cần dùng đến NTS-H?
Sự khác biệt cốt lõi nằm ở nhóm khí chống nổ. NTS-KP đạt chuẩn Ex d IIB T6, an toàn với hầu hết khí công nghiệp như ethylene. NTS-H đạt chuẩn Ex d IIC T6, mức cao nhất, xử lý được cả các khí siêu nguy hiểm và dễ kích nổ như hydro, acetylene. Nếu nhà máy của bạn có sự hiện diện của hydro, bắt buộc phải dùng dòng NTS-H với giá thành cao hơn đáng kể.
3. Tôi cần thay thế một hộp công tắc hành trình cũ. Làm sao để chọn đúng mã đặt hàng cho thiết bị Nutork NTS?
Bạn cần xác định 3 yếu tố: Môi trường (có chống nổ không, có ngập nước không?), loại tín hiệu cần (ON/OFF hay analog?), và số lượng tiếp điểm cần. Sau đó tra vào bảng mã dòng vỏ và mã số cảm biến chúng tôi cung cấp ở trên. Ví dụ, môi trường bình thường cần 2 công tắc SPDT sẽ là NTS-CP10. Gửi yêu cầu này cho chúng tôi qua Zalo, kỹ thuật sẽ hỗ trợ bạn rà soát lại để tránh sai sót.
4. Cảm biến tiệm cận (mã 20, 21) và công tắc cơ học (mã 10, 14) loại nào bền hơn và nên dùng khi nào?
Công tắc cơ học (SPDT, DPDT) rất bền với dòng tải lớn và phù hợp cho các mạch điều khiển trực tiếp không qua PLC. Cảm biến tiệm cận (Pepperl+Fuchs, Autonics) là loại bán dẫn, không có tiếp điểm cơ khí nên không bị mài mòn, tuổi thọ cực cao (hàng triệu chu kỳ) và lý tưởng cho ứng dụng đóng/mở van với tần suất lớn, kết nối vào PLC/DCS. Dòng cảm biến 2 dây (mã 20) phù hợp với chuẩn an toàn nội tại.
5. Tôi có thể tự thay thế công tắc hoặc cảm biến bên trong hộp NTS khi bị hỏng không?
Về mặt kỹ thuật, với thiết kế cam "không cần dụng cụ", bạn hoàn toàn có thể tháo lắp và thay thế. Tuy nhiên, cần đặc biệt lưu ý: Đối với các dòng chống cháy nổ (NTS-K, KP, ES, H), việc tự ý tháo mở và thay thế linh kiện không đúng chủng loại hoặc không đảm bảo kín khít bề mặt chống nổ có thể làm mất hiệu lực chứng nhận ATEX/IECEx. Chúng tôi khuyến nghị liên hệ nhà cung cấp để mua đúng linh kiện thay thế chính hãng hoặc sử dụng dịch vụ bảo trì chuyên nghiệp.
6. Khoảng giá của một thiết bị Nutork NTS hoàn chỉnh là bao nhiêu và thời gian giao hàng có lâu không?
Tùy thuộc vào cấu hình vỏ và cảm biến, giá tham khảo cho một thiết bị giám sát vị trí van Nutork NTS Series dao động từ 2.100.000 VNĐ đến trên 17.500.000 VNĐ (chưa VAT). Các cấu hình phổ biến (NTS-CP10, NTS-KP21) thường có sẵn hàng. Hàng đặt riêng theo yêu cầu đặc biệt có thời gian giao hàng từ 4-8 tuần. Liên hệ hotline để nhận báo giá chính xác và cập nhật tình trạng hàng trong kho mới nhất.
