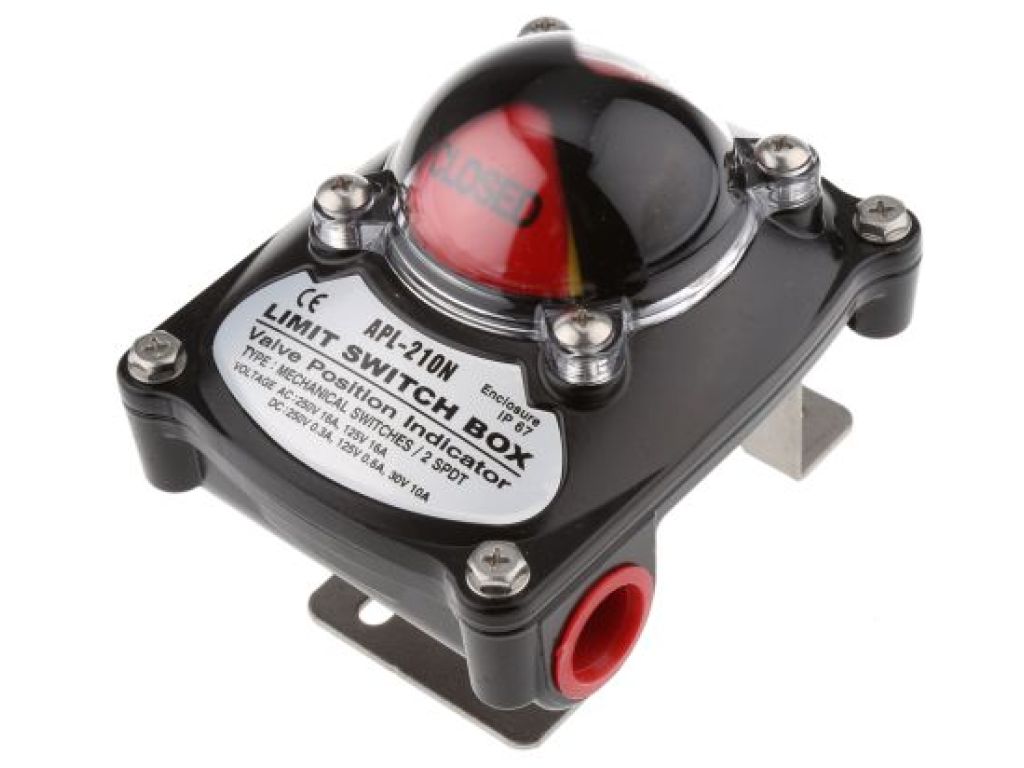

Thiết bị giám sát vị trí van HKC APL-210N vỏ nhôm tiêu chuẩn IP67

HKC APL-210N là thiết bị giám sát vị trí van (Valve Position Monitor) hay còn gọi là hộp công tắc hành trình (Limit Switch Box), được sản xuất bởi thương hiệu HKC nổi tiếng từ Hàn Quốc. Thiết bị này đóng vai trò là "mắt thần" trong hệ thống tự động hóa, thường được lắp đặt trực tiếp phía trên các bộ truyền động khí nén (Pneumatic Actuator) hoặc bộ điều khiển điện. Chức năng chính của nó là xác định chính xác trạng thái Đóng hoặc Mở của van trong phạm vi góc quay từ 0° đến 90°, sau đó truyền tín hiệu điện về tủ điều khiển trung tâm (PLC/DCS) để người vận hành dễ dàng quản lý hệ thống từ xa. Với thiết kế vỏ nhôm đúc áp lực bền bỉ và cấp bảo vệ IP67, model này là lựa chọn thay thế hoàn hảo cho các dòng switch box nhựa kém bền trong môi trường công nghiệp khắc nghiệt.

Tổng quan về model HKC APL-210N và thương hiệu HKC

Thương hiệu HKC (Hàn Quốc) từ lâu đã khẳng định vị thế là một trong những nhà sản xuất thiết bị phụ kiện cho van công nghiệp hàng đầu châu Á. Các sản phẩm của HKC được đánh giá cao nhờ sự kết hợp giữa độ bền cơ học và độ chính xác điện tử. Trong đó, dòng APL series là dòng sản phẩm chủ lực, được tin dùng toàn cầu nhờ đáp ứng các tiêu chuẩn quốc tế khắt khe.

Mã sản phẩm APL-210N không đơn thuần là một cái tên, mà nó chứa đựng các thông số kỹ thuật cốt lõi dựa trên quy cách đặt hàng của hãng:

• APL: Ký hiệu dòng sản phẩm thiết bị giám sát vị trí van (Limit Switch Box) của HKC.
• 2: Thuộc phân khúc Enclosure chuẩn đời APL-2 (Standard), đạt cấp bảo vệ chống bụi và nước IP67, tương đương tiêu chuẩn NEMA 4, 4X của Mỹ.
• 10: Cấu hình bên trong sử dụng 02 công tắc cơ học (Mechanical switch) kiểu SPDT (Single Pole Double Throw).
• N: Ký hiệu vật liệu vỏ bằng hợp kim nhôm (Aluminum alloy), giúp tăng khả năng chịu va đập và tản nhiệt tốt hơn so với vỏ nhựa.

Tại thị trường Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín chuyên cung cấp các dòng Bộ Chỉ Báo Vị Trí Van chính hãng HKC. Qua nhiều năm phân phối, chúng tôi nhận thấy model APL-210N luôn nằm trong danh sách các thiết bị bán chạy nhất nhờ tính ổn định cao và giá thành cực kỳ cạnh tranh so với các thương hiệu từ châu Âu hay Mỹ.

Thông số kỹ thuật chi tiết của HKC APL-210N

Để đảm bảo thiết bị hoạt động tương thích với hệ thống hiện có, quý khách hàng cần nắm rõ các thông số kỹ thuật chi tiết dưới đây:

Về phần điện học, các tiếp điểm bên trong HKC APL-210N có khả năng chịu tải ấn tượng. Với dòng điện xoay chiều, nó chịu được 125V AC / 250V AC dòng 16A. Với dòng điện một chiều, thông số là 250V DC (0.3A) hoặc 125V DC (0.6A). Tần số hoạt động cơ học lên đến 600 lần/phút, đảm bảo đáp ứng tốt các hệ thống van đóng mở nhanh liên tục.

Đặc điểm nổi bật và ưu điểm so với các dòng khác

Sản phẩm HKC APL-210N sở hữu những đặc điểm thiết kế thông minh mà không phải dòng Valve Position Monitor nào cũng có được:

• Hệ thống Cam gá đặt nhanh (Quick-set cam): Đây là điểm cộng lớn nhất cho kỹ thuật viên lắp đặt. Hệ thống cam lò xo có rãnh khía (spring loaded splined cam) cho phép điều chỉnh góc hành trình bằng tay một cách chính xác mà không cần bất kỳ dụng cụ hỗ trợ nào như tua vít hay cờ lê.
• Bulông nắp chống rơi (Captive cover bolts): Khi bảo trì hoặc đấu nối trên cao, việc rơi mất ốc vít là nỗi ám ảnh. HKC đã thiết kế các bulông gắn chặt vào nắp, đảm bảo chúng không bị thất lạc khi tháo mở.
• Vỏ nhôm sơn tĩnh điện cao cấp: Khác với các dòng vỏ nhựa dễ bị giòn gãy dưới ánh nắng mặt trời hoặc môi trường hóa chất, vỏ nhôm của APL-210N được xử lý chromate trước khi phủ polyester, giúp chống ăn mòn hóa học và chịu được tác động vật lý mạnh.
• Tiêu chuẩn NAMUR: Trục thiết kế theo chuẩn NAMUR giúp thiết bị dễ dàng lắp đặt lên mọi bộ truyền động khí nén của các hãng khác nhau như Kosaplus, Alohan, Haitima, Geko...

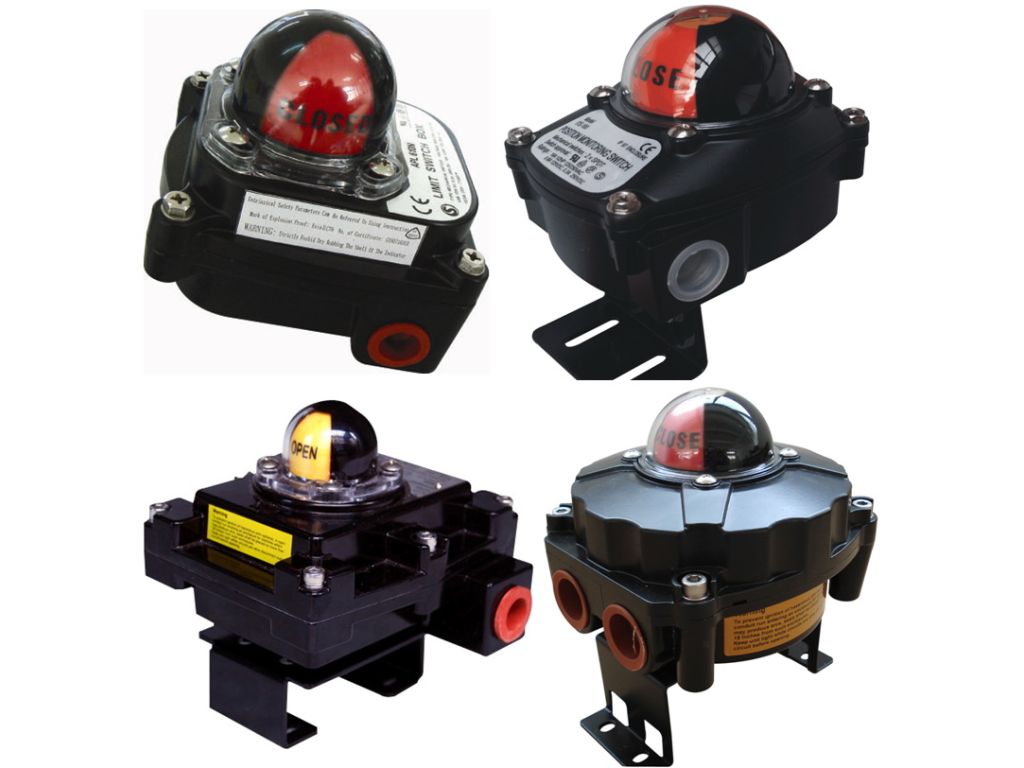

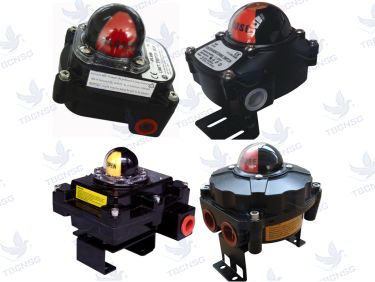

Nếu so sánh với dòng APL-210 (vỏ nhựa), model APL-210N (vỏ nhôm) mang lại sự an tâm tuyệt đối trong các môi trường có nhiệt độ thay đổi thất thường hoặc các khu vực ngoài trời. Trong khi đó, nếu hệ thống yêu cầu tiêu chuẩn chống cháy nổ (Explosion Proof), người dùng có thể cân nhắc nâng cấp lên dòng APL-310N hoặc APL-510N.

Ứng dụng thực tế và kinh nghiệm từ TBCNSG

Trong suốt hơn 10 năm hoạt động, TBCNSG đã cung cấp hàng ngàn bộ HKC APL-210N cho các dự án lớn nhỏ trên khắp cả nước. Một ví dụ điển hình là dự án nâng cấp hệ thống xử lý nước thải tại một Khu công nghiệp lớn ở Bình Dương. Tại đây, các van bướm điều khiển khí nén lắp đặt ngoài trời thường xuyên gặp lỗi tín hiệu do độ ẩm. Sau khi thay thế toàn bộ sang dòng Hộp công tắc hành trình HKC APL-210N với vỏ nhôm kín khít, hệ thống đã vận hành ổn định suốt 3 năm qua mà không cần bảo trì phần điện.

Chúng tôi cũng đã cung cấp model này cho các nhà máy hóa chất tại Đồng Nai và các hệ thống lọc dầu tại Vũng Tàu. Phản hồi chung từ các chủ đầu tư là thiết bị có độ nhạy cao, tín hiệu phản hồi về PLC rất dứt khoát, không bị chập chờn như các dòng giá rẻ không rõ nguồn gốc.

Việc hiểu rõ Bộ Chỉ Báo Vị Trí Van là gì ? sẽ giúp quý khách hàng lựa chọn đúng thiết bị cho nhu cầu của mình. Đây không chỉ là một phụ kiện, mà là thành phần cốt lõi để xây dựng một hệ thống giám sát tự động hóa an toàn.

Hướng dẫn lắp đặt và đấu nối cơ bản

Việc lắp đặt HKC APL-210N khá đơn giản nếu tuân thủ các bước sau:

1. Gá đặt giá đỡ (Bracket): Lắp giá đỡ đi kèm vào mặt trên của bộ truyền động khí nén. Đảm bảo trục của bộ truyền động khớp với rãnh của trục switch box.
2. Cố định thiết bị: Đặt APL-210N lên giá đỡ và siết chặt các bulông.
3. Điều chỉnh Cam: Mở nắp thiết bị, xoay van về vị trí Đóng/Mở hoàn toàn và điều chỉnh các vòng cam màu xanh/đỏ sao cho vừa chạm vào đầu cảm biến của switch cơ học.
4. Đấu nối điện: Luồn dây điện qua cổng NPT 1/2", đấu nối vào các terminal theo sơ đồ mạch điện dán bên trong nắp. Thông thường sẽ sử dụng các chân COM, NO hoặc NC tùy theo yêu cầu của tủ điều khiển.

Quý khách có thể tham khảo thêm danh mục Bộ Chỉ Báo Vị Trí Van để tìm kiếm các loại giá đỡ phù hợp cho từng kích cỡ van cụ thể.

Bản vẽ kích thước và tài liệu Datasheet

Thiết kế của APL-210N rất nhỏ gọn, không chiếm nhiều không gian trong hệ thống đường ống phức tạp. Trục thiết kế theo tiêu chuẩn VDI/VDE 3845. Quý khách hàng cần tài liệu Datasheet chi tiết hoặc bản vẽ CAD 2D/3D để đưa vào bản thiết kế hệ thống, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của TBCNSG.

Chúng tôi luôn sẵn sàng hỗ trợ cung cấp tài liệu kỹ thuật đầy đủ từ hãng HKC, giúp quý khách tối ưu hóa quá trình thiết kế và lắp đặt.

Tại sao nên mua HKC APL-210N tại TBCNSG?

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn tự hào là đối tác tin cậy của nhiều nhà thầu cơ điện và nhà máy sản xuất. Khi mua sản phẩm Hộp công tắc hành trình tại TBCNSG, quý khách nhận được những cam kết vàng:

• Hàng chính hãng 100%: Nhập khẩu trực tiếp từ HKC Hàn Quốc, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
• Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn model APL-210N để đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi không chỉ bán hàng mà còn tư vấn giải pháp, hỗ trợ đấu nối từ xa hoặc trực tiếp tại công trình nếu cần thiết.
• Bảo hành dài hạn: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, lỗi 1 đổi 1 nếu do lỗi kỹ thuật.
• Giao hàng toàn quốc: Hỗ trợ giao hàng nhanh đến các khu vực trọng điểm công nghiệp như TP. Hồ Chí Minh, Hải Phòng, Đà Nẵng và các tỉnh lân cận.

Để nhận báo giá tốt nhất cho sản phẩm HKC APL-210N hoặc các dòng Limit Switch Box khác, quý khách vui lòng gửi yêu cầu qua Email hoặc Hotline của công ty. Chúng tôi cam kết phản hồi trong vòng 30 phút làm việc.

Hy vọng bài viết này đã cung cấp đầy đủ thông tin chuyên sâu về thiết bị giám sát vị trí van HKC APL-210N. Với sự kết hợp giữa chất lượng Hàn Quốc và dịch vụ chuyên nghiệp từ TBCNSG, đây chắc chắn là sự đầu tư xứng đáng cho hệ thống của bạn. Đừng quên tham khảo thêm các dòng hộp báo vị trí van khác tại website của chúng tôi để có thêm nhiều lựa chọn tối ưu.
