Limit Switch Box là gì? "Mắt thần" giám sát trạng thái van trong tự động hóa

Vấn đề giám sát trạng thái van trong hệ thống tự động hóa

Trong các nhà máy vận hành tự động, một sai lầm phổ biến là chỉ quan tâm đến việc cấp khí hay cấp điện để đóng/mở van mà quên mất việc xác nhận trạng thái thực tế của đĩa van tại hiện trường. Đã có không ít trường hợp hệ thống điều khiển trung tâm (PLC) báo van đã đóng, nhưng thực tế đĩa van bị kẹt do rác hoặc vật lạ, dẫn đến tràn bồn hoặc quá áp trên đường ống. Việc thiếu đi một "mắt thần" phản hồi tín hiệu khiến người vận hành rơi vào tình trạng "mù thông tin" hiện trường.

Limit Switch Box (hay còn gọi là bộ chỉ báo vị trí van) chính là thiết bị giải quyết triệt để vấn đề này. Đây là một thiết bị cơ điện được gắn trực tiếp lên bộ truyền động (actuator) của van, có nhiệm vụ xác định chính xác vị trí đóng hoặc mở của van và truyền tín hiệu điện về tủ điều khiển. Hiểu rõ về thiết bị này không chỉ giúp đảm bảo an toàn vận hành mà còn là yếu tố then chốt để xây dựng một hệ thống SCADA hoàn chỉnh, giảm thiểu rủi ro hư hỏng máy móc và thất thoát nguyên liệu.

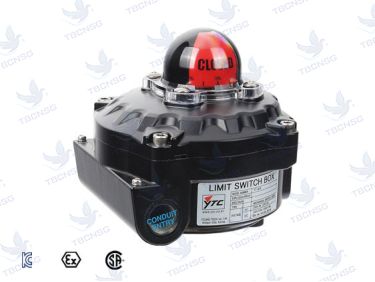

Bản chất và cấu tạo của bộ chỉ báo vị trí van

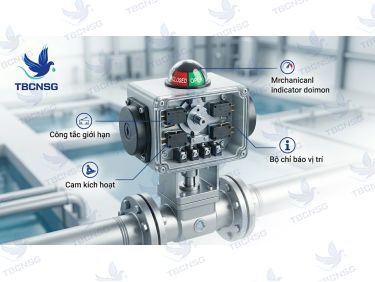

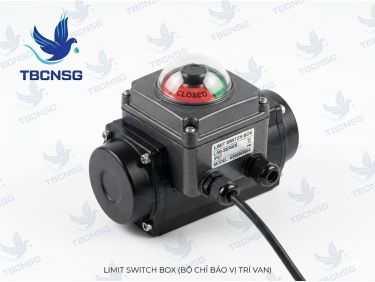

Về mặt kỹ thuật, Limit Switch Box hoạt động như một cầu nối giữa chuyển động cơ học của trục van và tín hiệu điện tử. Khi trục van xoay, các vấu cam (cams) bên trong hộp công tắc sẽ tác động vào các công tắc hành trình, từ đó đóng hoặc ngắt mạch điện để báo hiệu trạng thái.

Cấu tạo cơ bản của một bộ chỉ báo vị trí bao gồm:

• Thân vỏ (Housing): Thường làm bằng nhôm đúc áp lực, nhựa ABS hoặc inox 316. Vỏ phải đạt tiêu chuẩn chống thấm nước IP67 hoặc chống cháy nổ (Explosion-proof) tùy môi trường.
• Trục truyền động (Shaft): Kết nối trực tiếp với trục của bộ truyền động khí nén hoặc điện theo tiêu chuẩn NAMUR.
• Vấu cam (Cams): Có khả năng điều chỉnh vị trí để xác định điểm dừng chính xác của van.
• Công tắc (Switches): Có thể là công tắc cơ học (Mechanical) hoặc cảm biến tiệm cận (Proximity sensor).
• Bảng đấu nối (Terminal Block): Nơi kết nối dây tín hiệu từ công tắc ra các thiết bị ngoại vi.
• Chỉ báo trực quan (Visual Indicator): Một núm xoay có màu sắc tương phản (thường là Đỏ/Vàng hoặc Đóng/Mở) nằm phía trên nắp hộp để quan sát bằng mắt thường tại chỗ.

Phân loại các dòng Limit Switch Box phổ biến

Tùy thuộc vào yêu cầu kỹ thuật của hệ thống đường ống và môi trường làm việc, kỹ sư thường phân loại thiết bị này dựa trên loại công tắc bên trong:

1. Công tắc hành trình dạng cơ (Mechanical Switches)

Đây là loại phổ biến nhất nhờ giá thành hợp lý và độ tin cậy cao trong các ứng dụng thông thường. Khi trục van xoay, cam sẽ nhấn vào lẫy kim loại của công tắc để thay đổi trạng thái tiếp điểm. Tuy nhiên, trong các môi trường có tần suất đóng mở cực cao hoặc môi trường hóa chất ăn mòn mạnh, các tiếp điểm cơ khí có thể bị mòn hoặc oxy hóa theo thời gian.

2. Cảm biến tiệm cận (Proximity Sensors)

Dòng Bộ chỉ báo vị trí van sử dụng cảm biến tiệm cận không có sự tiếp xúc vật lý giữa cam và bộ phận cảm biến. Điều này giúp tăng tuổi thọ thiết bị đáng kể, đặc biệt phù hợp cho các nhà máy hóa chất tại Bình Dương hoặc các hệ thống xử lý nước thải công nghiệp vốn có môi trường khắc nghiệt.

Thông số kỹ thuật và tiêu chuẩn cần lưu ý

Khi tích hợp thiết bị vào hệ thống, việc đọc hiểu các thông số kỹ thuật là bắt buộc để đảm bảo tính tương thích:

Định hướng lựa chọn nhanh theo nhu cầu thực tế

Để chọn đúng dòng Limit switch cho van điều khiển, bạn có thể tham khảo các gợi ý kỹ thuật sau:

• Môi trường nước sạch, khí nén thông thường: Ưu tiên loại vỏ nhôm sơn tĩnh điện, công tắc cơ học (Mechanical) để tối ưu chi phí.
• Môi trường ngoài trời, độ ẩm cao: Bắt buộc chọn tiêu chuẩn chống nước tối thiểu IP67 và nên có bộ sấy (heater) bên trong để tránh đọng sương.
• Nhà máy thực phẩm, dược phẩm: Nên sử dụng vỏ nhựa ABS cao cấp hoặc Inox để đảm bảo vệ sinh và chống ăn mòn bởi hóa chất tẩy rửa.
• Khu vực nguy hiểm (Xăng dầu, dung môi): Chỉ sử dụng loại có chứng chỉ chống cháy nổ (Explosion-proof) được kiểm định nghiêm ngặt.

Sự cố thường gặp và cách xử lý

Dưới đây là một số tình huống thực tế mà đội ngũ kỹ thuật của TBCNSG đã hỗ trợ khách hàng tại các khu công nghiệp ở TP.HCM:

• Tín hiệu chập chờn: Nguyên nhân thường do các đầu đấu nối dây (terminals) bị lỏng hoặc bị oxy hóa. Cần kiểm tra lại lực siết và sử dụng đầu cốt để đảm bảo tiếp xúc.
• Chỉ báo sai lệch: Sau một thời gian vận hành, các vấu cam có thể bị trượt khỏi vị trí ban đầu do rung động mạnh. Cách xử lý là mở nắp và căn chỉnh lại vị trí cam tương ứng với trạng thái đóng/mở hoàn toàn của van.
• Hộp bị đọng nước: Do gioăng cao su nắp hộp bị lão hóa hoặc ốc siết cáp (cable gland) không được siết chặt. Cần thay gioăng mới và đảm bảo hướng đi dây cáp luôn có đoạn võng để nước không chảy ngược vào trong hộp.

Tổng kết

Việc đầu tư đúng mức cho một bộ Limit Switch Box chất lượng không chỉ giúp bảo vệ hệ thống mà còn nâng cao hiệu quả quản lý vận hành. Tại TBCNSG, chúng tôi luôn nhấn mạnh rằng: "Một thiết bị phụ trợ tốt sẽ cứu vãn cả một hệ thống lớn khi có sự cố xảy ra". Với kinh nghiệm cung cấp giải pháp cho hàng trăm dự án công nghiệp, chúng tôi hiểu rằng mỗi chi tiết nhỏ trong hệ thống đường ống đều đóng vai trò quan trọng trong sự thành công của doanh nghiệp.
