Valve position indicator KosaPlus KLS10 thiết kế compact tiêu chuẩn IP68

Valve position indicator KosaPlus KLS10 là thiết bị ngoại vi chuyên dụng được lắp đặt trên các bộ truyền động khí nén (Pneumatic Actuator) hoặc bộ điều khiển điện để xác định và truyền tín hiệu trạng thái đóng hoặc mở của van về tủ điều khiển trung tâm. Model KLS10 thuộc dòng sản phẩm cao cấp của hãng KosaPlus Korea, được thiết kế để thay thế cho các dòng switch box cồng kềnh truyền thống nhờ kích thước siêu nhỏ gọn nhưng vẫn đảm bảo độ bền vượt trội. Sản phẩm này là lựa chọn tối ưu cho các kỹ sư vận hành hệ thống tự động hóa trong các nhà máy thực phẩm, xử lý nước thải và hóa chất, nơi không gian lắp đặt hạn chế và đòi hỏi tiêu chuẩn chống nước khắt khe.

Tổng quan về thương hiệu KosaPlus và model KLS10

KosaPlus là thương hiệu hàng đầu đến từ Hàn Quốc, nổi tiếng toàn cầu trong lĩnh vực sản xuất thiết bị truyền động và phụ kiện điều khiển van công nghiệp. Với hơn 20 năm kinh nghiệm, KosaPlus đã khẳng định vị thế bằng các dòng sản phẩm có độ bền cơ học cao, đạt các chứng chỉ quốc tế khắt khe. Riêng với dòng Valve position indicator KosaPlus KLS10, hãng đã tập trung vào việc tối ưu hóa kích thước mà không làm giảm đi hiệu suất làm việc.

Tại thị trường Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị phân phối chiến lược các sản phẩm của KosaPlus. Qua nhiều năm cung cấp cho các dự án lớn, chúng tôi nhận thấy model KLS10 nhận được phản hồi rất tích cực từ các chủ đầu tư nhờ khả năng hoạt động ổn định trong môi trường độ ẩm cao. Điểm đặc biệt của model này so với các dòng khác trên thị trường chính là độ phân giải của cam răng cưa cực nhỏ, cho phép hiệu chỉnh góc báo tín hiệu một cách tỉ mỉ nhất.

Thông số kỹ thuật chi tiết Valve position indicator KosaPlus KLS10

Dưới đây là bảng thông số kỹ thuật cốt lõi được trích xuất từ tài liệu kỹ thuật chính thức của hãng KosaPlus Korea dành cho model KLS10:

Việc hiểu rõ Bộ Chỉ Báo Vị Trí Van là gì ? sẽ giúp quý khách hàng thấy được tầm quan trọng của việc lựa chọn đúng model KLS10 cho hệ thống. Với tiêu chuẩn IP68, thiết bị này có thể chịu được việc ngâm trong nước ở điều kiện nhất định, điều mà rất ít loại Limit Switch Box cùng phân khúc có thể đáp ứng được.

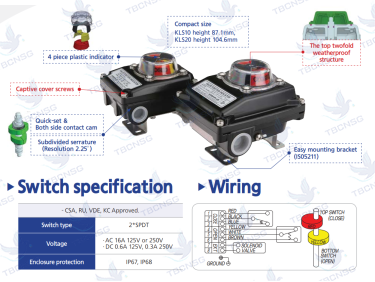

Sơ đồ đấu dây chi tiết (Wiring Diagram) cho model KLS10

Để đảm bảo thiết bị hoạt động chính xác và tránh chập cháy, việc đấu nối dây cần tuân thủ nghiêm ngặt theo sơ đồ từ nhà sản xuất. Bên trong hộp Valve position indicator KosaPlus KLS10, các chân đấu nối được phân định rõ ràng bằng màu sắc:

• Chân 1 (Màu Đỏ - RED): Tín hiệu chung.
• Chân 2 (Màu Đen - BLACK): Tiếp điểm thường đóng.
• Chân 3 (Màu Xanh dương - BLUE): Tiếp điểm thường mở.

• Chân 4 (Màu Vàng - YELLOW): Tín hiệu chung.
• Chân 5 (Màu Trắng - WHITE): Tiếp điểm thường đóng.

Ngoài ra, thiết bị còn tích hợp Chân 7 và 8 là các chân chờ để đấu nối trực tiếp với cuộn coil của van điện từ (Solenoid Valve), giúp tối ưu hóa đường dây điện trong hệ thống. Chân EXT. GROUND là chân tiếp địa quan trọng để bảo vệ thiết bị khỏi các sự cố rò rỉ điện, đảm bảo an toàn cho người vận hành.

Đặc điểm nổi bật và ưu thế của KosaPlus KLS10

Sản phẩm thiết bị báo vị trí đóng mở van model KLS10 sở hữu những ưu điểm vượt trội so với các đối thủ cạnh tranh:

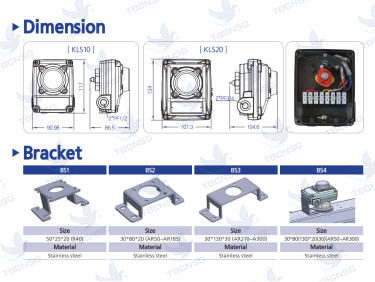

• Kích thước siêu gọn: Với chiều cao chỉ 87.1mm, KLS10 dễ dàng lắp đặt vào những không gian chật hẹp trong các cụm van điều khiển phức tạp.
• Độ chính xác tuyệt đối: Cam răng cưa với độ phân giải 2.25° cho phép kỹ thuật viên cài đặt điểm dừng tín hiệu cực kỳ nhạy, giảm thiểu sai số trong quá trình vận hành tự động.
• Độ bền môi trường: Vỏ ngoài được xử lý chống ăn mòn tốt, kết hợp với tiêu chuẩn IP68 giúp thiết bị hoạt động bền bỉ trong các khu vực ẩm ướt hoặc ngoài trời.
• Giá đỡ linh hoạt: Bracket đi kèm làm bằng thép không gỉ theo chuẩn ISO5211 (502520 R40), phù hợp với hầu hết các loại đầu điều khiển khí nén hiện nay trên thị trường.

Trong quá trình cung cấp sản phẩm cho các khu công nghiệp tại Khu vực phía Nam, đội ngũ kỹ thuật của TBCNSG đã thực hiện lắp đặt hàng loạt model KLS10 cho hệ thống van bướm điều khiển khí nén tại một nhà máy sản xuất đồ uống lớn. Khách hàng đánh giá rất cao việc thiết bị không bị đọng hơi nước bên trong mặt kính hiển thị - một lỗi rất phổ biến ở các dòng rẻ tiền khác.

Hướng dẫn lắp đặt và hiệu chỉnh Valve position indicator KosaPlus KLS10

Quy trình lắp đặt Bộ Chỉ Báo Vị Trí Van KLS10 khá đơn giản nhưng cần sự tỉ mỉ:

• Bước 1: Gắn giá đỡ (Bracket) vào bộ truyền động khí nén bằng bu lông đi kèm. Đảm bảo trục của bộ truyền động khớp với trục của KLS10.
• Bước 2: Đặt bộ KLS10 lên giá đỡ và cố định chắc chắn.
• Bước 3: Mở nắp hộp và tiến hành đấu dây theo sơ đồ màu sắc đã nêu ở trên.
• Bước 4: Hiệu chỉnh Cam. Đây là bước quan trọng nhất. Xoay trục van về vị trí đóng hoàn toàn, sau đó điều chỉnh cam răng cưa sao cho công tắc SPDT vừa kích hoạt (nghe tiếng "tách" nhẹ). Lặp lại tương tự cho vị trí mở hoàn toàn.
• Bước 5: Kiểm tra tín hiệu trên tủ điện và đóng nắp hộp, đảm bảo gioăng chống nước nằm đúng vị trí.

TBCNSG không chỉ bán sản phẩm mà còn hỗ trợ thay thế, lắp đặt tận nơi cho các nhà máy, xí nghiệp có nhu cầu nâng cấp hệ thống tự động hóa. Chúng tôi cam kết mang lại giải pháp kỹ thuật tối ưu nhất thay vì chỉ bán một món hàng đơn thuần.

Tại sao nên mua KosaPlus KLS10 tại TBCNSG?

Việc lựa chọn đơn vị cung cấp uy tín là yếu tố then chốt để đảm bảo chất lượng công trình. TBCNSG khẳng định năng lực qua các cam kết sau:

• Hàng chính hãng 100%: Sản phẩm nhập khẩu trực tiếp từ KosaPlus Korea, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
• Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các dòng Limit Switch Box để đáp ứng ngay lập tức nhu cầu thay thế khẩn cấp của nhà máy.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của TBCNSG có kinh nghiệm thực chiến, sẵn sàng tư vấn từ xa hoặc trực tiếp tại công trình về cách đấu nối và xử lý sự cố.
• Bảo hành dài hạn: Chính sách bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả nếu phát sinh lỗi kỹ thuật.

Trong suốt những năm qua, TBCNSG đã cung cấp hàng ngàn bộ Bộ Chỉ Báo Vị Trí Van cho các đối tác lớn. Sự tin tưởng của khách hàng là minh chứng rõ nhất cho chất lượng sản phẩm và dịch vụ mà chúng tôi cung cấp.

Yêu cầu báo giá và tài liệu kỹ thuật

Quý khách hàng cần tải Datasheet KosaPlus KLS10 PDF hoặc yêu cầu báo giá chi tiết cho dự án, vui lòng liên hệ trực tiếp với bộ phận kinh doanh của TBCNSG. Chúng tôi cung cấp mức giá cạnh tranh nhất thị trường cùng chiết khấu hấp dẫn cho các đơn vị thầu cơ điện và đại lý thương mại.

Ngoài model KLS10, chúng tôi còn cung cấp các dòng van điều khiển, phụ kiện khí nén đồng bộ từ KosaPlus để tạo nên một hệ thống vận hành hoàn hảo.
