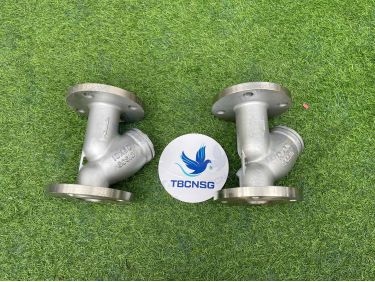

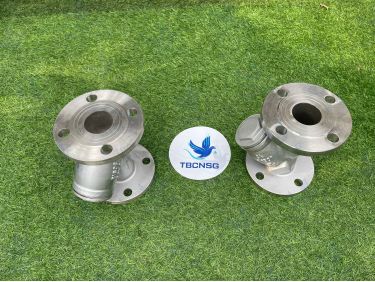

Lọc Y Joeun Inox SCS13 Mặt Bích (Hàn Quốc)

Giới thiệu về Lọc Y Joeun Inox SCS13 Mặt Bích

Lọc Y Joeun là gì?

Lọc Y Joeun là dòng lọc dạng chữ Y (Y-Strainer) được sản xuất bởi thương hiệu Joeun Valve Hàn Quốc, chuyên dụng để loại bỏ các tạp chất rắn như cặn bẩn, rỉ sét, hạt cát... có trong đường ống dẫn lưu chất. Sản phẩm có thiết kế mặt bích theo tiêu chuẩn JIS 10K, được chế tạo từ vật liệu inox SCS13 cao cấp, đảm bảo độ bền và khả năng chống ăn mòn trong nhiều môi trường khắc nghiệt.

Vai trò quan trọng của lọc Y trong hệ thống đường ống công nghiệp

Trong bất kỳ hệ thống đường ống công nghiệp nào, từ hệ thống cấp thoát nước, HVAC đến nhà máy hóa chất hay thực phẩm, việc tồn tại các tạp chất rắn là điều khó tránh khỏi. Lọc Y đóng vai trò như một "người gác cổng" tin cậy trước các thiết bị quan trọng như bơm, van điều khiển, đồng hồ đo lưu lượng hay nồi hơi. Nếu không có lọc Y, các mảnh vụn này có thể gây tắc nghẽn, ăn mòn hoặc phá hủy hoàn toàn thiết bị hạ nguồn, dẫn đến chi phí sửa chữa và ngừng sản xuất tốn kém.

Tại sao nên ưu tiên thương hiệu Joeun Valve (Hàn Quốc)?

Joeun Valve là một trong những thương hiệu hàng đầu Hàn Quốc trong lĩnh vực sản xuất van công nghiệp và phụ kiện đường ống. Các sản phẩm của Joeun nổi tiếng với chất lượng ổn định, độ bền cao và tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như JIS, KS, ISO. Lựa chọn lọc Y Joeun Inox SCS13, khách hàng hoàn toàn yên tâm về xuất xứ, chất lượng vật liệu và hiệu suất làm việc lâu dài, phù hợp với các tiêu chuẩn khắt khe của nhà máy và nhà thầu M&E.

Thông số kỹ thuật chi tiết Lọc Y Joeun Inox SCS13

Bảng quy cách kỹ thuật tiêu chuẩn (JIS 10K)

Lọc Y Joeun Inox SCS13 mặt bích được sản xuất theo tiêu chuẩn mặt bích JIS 10K, một trong những tiêu chuẩn phổ biến nhất tại thị trường Việt Nam và châu Á.

Kích thước danh định (DN15 - DN300)

Sản phẩm có đa dạng kích thước từ nhỏ đến lớn, đáp ứng mọi nhu cầu của hệ thống:

• Kích thước: DN15 (15A), DN20 (20A), DN25 (25A), DN32 (32A), DN40 (40A), DN50 (50A), DN65 (65A), DN80 (80A), DN100 (100A), DN125 (125A), DN150 (150A), DN200 (200A), DN250 (250A), DN300 (300A).

Áp suất và nhiệt độ làm việc định mức

• Áp suất làm việc: Tối đa 10K (xấp xỉ 10 bar hoặc 1.0 MPa) ở nhiệt độ môi trường. Tuy nhiên, khả năng chịu áp suất có thể giảm khi nhiệt độ tăng cao.

• Nhiệt độ làm việc: Phù hợp với dải nhiệt độ rộng từ -20°C đến 230°C (tùy thuộc vào vật liệu gioăng làm kín), đáp ứng tốt cho cả hệ thống nước lạnh và hơi nóng.

Ưu điểm vượt trội của vật liệu Inox SCS13 (CF8)

Khả năng chống ăn mòn và oxy hóa trong môi trường khắc nghiệt

Inox SCS13 là phiên bản tiêu chuẩn Nhật Bản của thép không gỉ ASTM A351 CF8, tương đương với inox 304. Loại vật liệu này có hàm lượng crom (Cr) 18-20% và niken (Ni) 8-11%, tạo nên lớp màng oxit thụ động trên bề mặt, giúp chống lại sự ăn mòn từ nước, hơi ẩm, axit nhẹ, dung môi và các hóa chất công nghiệp thông thường.

Độ bền cơ học và khả năng chịu áp suất cao

Không chỉ chống ăn mòn, inox SCS13 còn có độ bền cơ học vượt trội so với các vật liệu như gang hay đồng. Nó có thể chịu được va đập, rung động và áp lực cao từ dòng chảy, đảm bảo tuổi thọ lâu dài cho lọc Y ngay cả trong điều kiện vận hành khắc nghiệt nhất.

Tính thẩm mỹ và tiêu chuẩn vệ sinh an toàn

Bề mặt inox sáng bóng không chỉ mang lại tính thẩm mỹ cao cho hệ thống đường ống mà còn dễ dàng vệ sinh lau chùi. Đặc biệt, vật liệu này không gỉ, không phản ứng với hóa chất, đáp ứng các tiêu chuẩn vệ sinh khắt khe trong ngành thực phẩm, đồ uống và dược phẩm.

Cấu tạo và nguyên lý hoạt động của Lọc Y Joeun Mặt Bích

Chi tiết các bộ phận (Thân van, lưới lọc, nắp bịt, gioăng làm kín)

Cấu tạo của lọc Y Joeun Inox SCS13 bao gồm 4 bộ phận chính:

1. Thân van (Body): Được chế tạo từ inox SCS13, có dạng hình chữ Y đặc trưng, giúp giảm tổn thất áp suất.

2. Lưới lọc (Strainer Mesh): Bộ phận quan trọng nhất, thường được làm bằng inox 304, có nhiều kích thước mắt lưới khác nhau.

3. Nắp bịt (Blow-off Cap / Cover): Đậy kín buồng chứa cặn bẩn, có thể tháo rời để vệ sinh.

4. Gioăng làm kín (Gasket): Đảm bảo độ kín khít giữa nắp bịt và thân van, ngăn ngừa rò rỉ lưu chất.

Đặc điểm thiết kế lưới lọc (Mesh size) tối ưu dòng chảy

Lưới lọc của Joeun được thiết kế với diện tích bề mặt lớn (thường gấp 3-4 lần diện tích tiết diện ống) để giảm thiểu tổn thất áp suất. Kích thước mắt lưới (Mesh size) đa dạng từ 20 mesh đến 100 mesh, cho phép lọc các hạt cặn có kích thước khác nhau tùy theo yêu cầu kỹ thuật của từng hệ thống.

Cơ chế tách rác và bảo vệ thiết bị hạ nguồn (Bơm, đồng hồ, van)

Nguyên lý hoạt động của lọc Y rất đơn giản:
Lưu chất đi vào từ cửa vào, đi qua lưới lọc. Các tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại ở buồng chứa bên dưới (chân chữ Y), trong khi lưu chất sạch tiếp tục đi ra cửa ra. Nhờ đó, các thiết bị nhạy cảm ở phía sau như cánh bơm, van điều khiển, phớt làm kín được bảo vệ an toàn khỏi các mảnh vụn gây hư hỏng.

Ứng dụng thực tế của Lọc Y Joeun Inox SCS13

Hệ thống xử lý nước cấp và nước thải công nghiệp

Lọc Y Joeun inox được sử dụng rộng rãi tại các trạm bơm nước cấp, hệ thống lọc nước RO, và các nhà máy xử lý nước thải để loại bỏ cát, sỏi, rong rêu và các tạp chất lơ lửng trước khi vào bơm và các thiết bị lọc tinh.

Ngành sản xuất hóa chất, dung môi và thực phẩm

Nhờ khả năng chống ăn mòn hóa học và đáp ứng tiêu chuẩn vệ sinh, sản phẩm là lựa chọn hàng đầu cho các nhà máy hóa chất, sản xuất dung môi, bia rượu, nước giải khát, chế biến sữa và dầu ăn.

Hệ thống hơi nóng (Steam), lò hơi và HVAC

Trong các nhà máy nhiệt, lò hơi công nghiệp và hệ thống điều hòa trung tâm (HVAC), lọc Y bảo vệ các van điều khiển, bẫy hơi (steam trap) và dàn trao đổi nhiệt khỏi cáu cặn và rỉ sét trong đường ống, đảm bảo hiệu suất truyền nhiệt và vận hành ổn định.

Ngành dược phẩm và yêu cầu độ tinh khiết cao

Trong môi trường vô trùng của ngành dược phẩm, việc sử dụng vật liệu inox cao cấp không gỉ, không phát sinh tạp chất là yêu cầu bắt buộc. Lọc Y Joeun Inox SCS13 đáp ứng hoàn hảo yêu cầu này.

Hướng dẫn lắp đặt và bảo trì Lọc Y Joeun đúng kỹ thuật

Lưu ý về hướng mũi tên dòng chảy và vị trí lắp đặt

• Hướng dòng chảy: Trên thân lọc Y đều có đúc mũi tên chỉ chiều dòng chảy. Khi lắp đặt, bắt buộc phải đặt lọc Y sao cho mũi tên trùng với hướng lưu chất đi trong ống.

• Vị trí: Nên lắp đặt ở vị trí dễ dàng tiếp cận để thuận tiện cho việc kiểm tra và vệ sinh định kỳ. Lý tưởng nhất là lắp trước các thiết bị quan trọng như bơm, van điều khiển.

• Tư thế: Nên lắp lọc Y với nắp bịt hướng xuống dưới (đối với đường ống nằm ngang) hoặc nghiêng một góc để cặn bẩn dễ dàng rơi vào buồng chứa.

Quy trình kiểm tra và vệ sinh lưới lọc định kỳ

1. Cô lập hệ thống: Khóa van đầu vào và đầu ra của lọc Y.

2. Xả áp: Mở nhẹ nắp bịt hoặc van xả đáy (nếu có) để xả hết áp suất và lưu chất tồn dư.

3. Tháo lắp: Tháo nắp bịt và nhẹ nhàng lấy lưới lọc ra ngoài.

4. Vệ sinh: Rửa sạch lưới lọc bằng dung môi phù hợp và dùng bàn chải mềm để loại bỏ hoàn toàn cặn bẩn bám trên mắt lưới. Nếu lưới bị rách hoặc hư hỏng, cần thay thế ngay.

5. Lắp lại: Đặt lại lưới lọc, thay gioăng mới (nếu cần) và siết chặt nắp bịt lại.

Cách thay thế linh kiện và xử lý sự cố rò rỉ

• Rò rỉ ở nắp bịt: Nguyên nhân thường do gioăng cao su bị lão hóa hoặc lắp không đúng khớp. Cần vệ sinh bề mặt tiếp xúc và thay thế gioăng làm kín mới.

• Lưới lọc bị tắc: Nếu chênh lệch áp suất giữa đầu vào và đầu ra quá lớn, cần tăng tần suất vệ sinh hoặc thay bằng lưới có mắt lưới thưa hơn.

• Linh kiện thay thế: Nên sử dụng linh kiện chính hãng từ Joeun hoặc nhà phân phối ủy quyền để đảm bảo độ kín khít và tuổi thọ của sản phẩm.

So sánh Lọc Y Joeun Inox SCS13 với các dòng lọc Y gang và đồng

Phân tích chi phí đầu tư so với hiệu quả vận hành lâu dài

• Lọc Y gang: Chi phí đầu tư ban đầu thấp nhưng khả năng chống ăn mòn kém, dễ bị rỉ sét theo thời gian, tuổi thọ ngắn, dễ gây gián đoạn vận hành và phát sinh chi phí bảo trì, thay thế lớn về lâu dài.

• Lọc Y đồng: Chống ăn mòn tốt hơn gang nhưng độ bền cơ học và khả năng chịu nhiệt, chịu áp có giới hạn, thường chỉ dùng cho hệ thống nước, gas áp suất thấp.

• Lọc Y Inox SCS13 (Joeun): Chi phí đầu tư ban đầu cao hơn nhưng lại là lựa chọn tối ưu nhất về dài hạn. Độ bền vượt trội, khả năng chống ăn mòn tuyệt vời giúp giảm thiểu tối đa thời gian ngừng máy, chi phí bảo trì và thay thế, đảm bảo hệ thống vận hành liên tục và an toàn.

Trường hợp nào bắt buộc phải sử dụng Inox SCS13?

Việc sử dụng lọc Y inox là bắt buộc hoặc khuyến cáo cao trong các trường hợp sau:

• Hệ thống đường ống dẫn hóa chất ăn mòn, dung môi.

• Môi trường có độ ẩm cao, nhiều muối (các nhà máy ven biển).

• Hệ thống hơi nóng có nhiệt độ cao trên 150°C.

• Ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm yêu cầu vệ sinh an toàn tuyệt đối.

• Các hệ thống yêu cầu độ tin cậy cao và tuổi thọ lâu dài.

Tại sao nên mua Lọc Y Joeun Inox SCS13 tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn?

Cam kết hàng nhập khẩu chính hãng Hàn Quốc đầy đủ CO/CQ

Chúng tôi tự hào là đơn vị nhập khẩu trực tiếp và phân phối ủy quyền các sản phẩm Joeun Valve tại thị trường Việt Nam. Mọi sản phẩm Lọc Y Joeun Inox SCS13 đều được nhập khẩu chính ngạch, có đầy đủ chứng từ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) từ nhà sản xuất, cam kết nguồn gốc rõ ràng, chất lượng đảm bảo.

Chính sách bảo hành 12 - 24 tháng

Chúng tôi cung cấp chính sách bảo hành dài hạn từ 12 đến 24 tháng cho tất cả các sản phẩm, tùy theo từng dòng sản phẩm và thỏa thuận hợp đồng. Điều này thể hiện sự tự tin của chúng tôi về chất lượng sản phẩm và cam kết đồng hành cùng khách hàng trong suốt quá trình sử dụng.

Hỗ trợ tư vấn kỹ thuật chuyên sâu và bóc tách bản vẽ

Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ tư vấn kỹ thuật từ khâu lựa chọn sản phẩm phù hợp với thông số hệ thống, hỗ trợ bóc tách bản vẽ, lên báo giá dự án đến hướng dẫn lắp đặt và bảo trì.

Kho hàng sẵn số lượng lớn, giao hàng nhanh toàn quốc

Với hệ thống kho hàng rộng rãi tại TP.HCM, chúng tôi luôn duy trì sẵn một lượng lớn hàng hóa các kích cỡ từ DN15 đến DN300, sẵn sàng đáp ứng nhu cầu cấp thiết của các nhà thầu và nhà máy trên toàn quốc với thời gian giao hàng nhanh chóng nhất.

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn tự hào là nhà nhập khẩu và phân phối hàng đầu các thiết bị công nghiệp, van điều khiển, thiết bị HVAC và cơ điện chính hãng. Chúng tôi cam kết cung cấp các sản phẩm chất lượng cao như Lọc Y Joeun Inox SCS13, đồng thời hỗ trợ kỹ thuật tận tình, phục vụ tối ưu cho các nhà máy và hệ thống kỹ thuật trên khắp cả nước. Liên hệ ngay với chúng tôi để được tư vấn và báo giá tốt nhất!
