Trong các hệ thống công nghiệp, việc giám sát lưu chất (chất lỏng hoặc khí) di chuyển trong đường ống là vô cùng quan trọng. Một thiết bị đóng vai trò then chốt trong việc này là kính soi dòng có cánh quạt báo. Thiết bị này không chỉ cho phép quan sát trực tiếp dòng chảy mà còn cung cấp tín hiệu cảnh báo khi dòng chảy gặp sự cố, giúp ngăn ngừa những thiệt hại tiềm ẩn. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng và cách lựa chọn kính soi dòng có cánh quạt báo phù hợp, giúp bạn đưa ra quyết định sáng suốt cho hệ thống của mình.
Tổng Quan về Kính Soi Dòng Có Cánh Quạt Báo

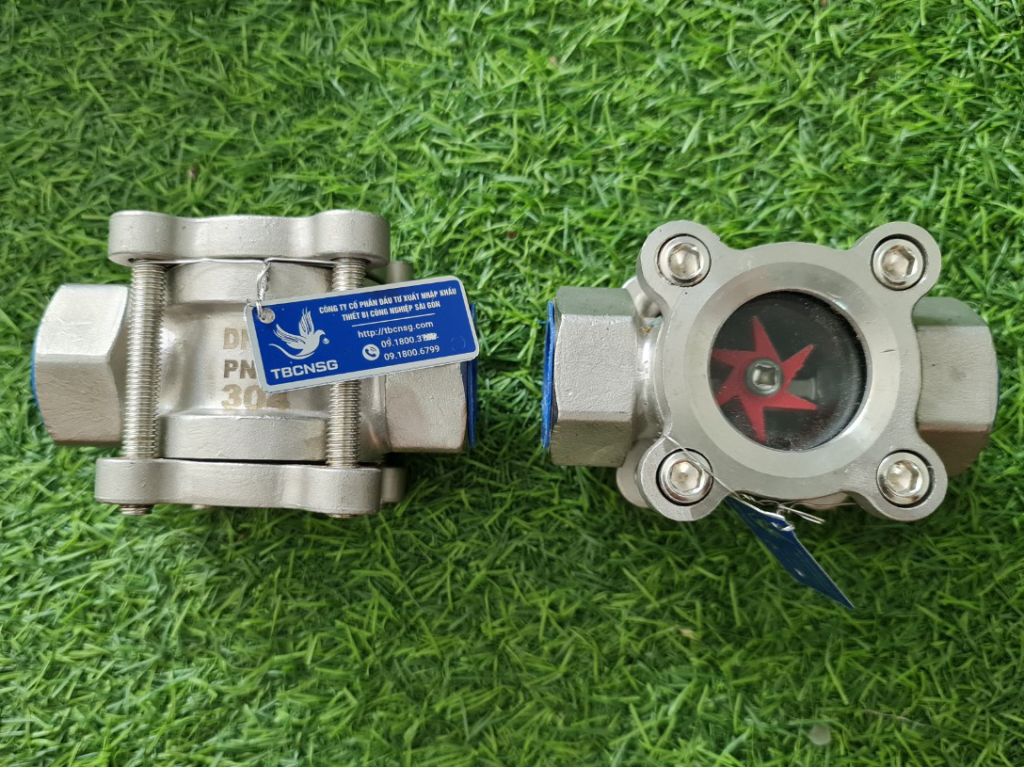

Kính soi dòng có cánh quạt báo, hay còn gọi là sight flow indicator with flapper, là một thiết bị được lắp đặt trên đường ống để quan sát trực tiếp dòng chảy của chất lỏng hoặc khí. Điểm đặc biệt của loại kính này là được trang bị một cánh quạt nhỏ bên trong. Khi có dòng chảy, cánh quạt sẽ quay, cho phép người vận hành xác nhận trực quan rằng lưu chất đang lưu thông. Thêm vào đó, khi dòng chảy ngừng hoặc giảm đáng kể, cánh quạt sẽ ngừng quay hoặc quay chậm lại, kích hoạt một công tắc báo động (nếu có), cảnh báo về sự cố tiềm ẩn. Điều này giúp phát hiện sớm các vấn đề như tắc nghẽn, rò rỉ hoặc bơm hỏng, từ đó có biện pháp can thiệp kịp thời, tránh gây ra những hậu quả nghiêm trọng hơn.
Thiết bị này thường được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm hóa chất, dầu khí, thực phẩm và đồ uống, dược phẩm, xử lý nước và nhiều lĩnh vực khác. Sự đa dạng trong ứng dụng là do khả năng cung cấp thông tin trực quan và đáng tin cậy về trạng thái dòng chảy, giúp tối ưu hóa hiệu suất hệ thống và đảm bảo an toàn vận hành. Việc lựa chọn kính soi dòng có cánh quạt báo phù hợp đòi hỏi sự cân nhắc kỹ lưỡng về các yếu tố như loại lưu chất, áp suất và nhiệt độ hoạt động, kích thước đường ống và yêu cầu về tín hiệu cảnh báo.
Cấu Tạo Chi Tiết của Kính Soi Dòng Cánh Quạt
Để hiểu rõ hơn về cách thức hoạt động của kính soi dòng có cánh quạt báo, chúng ta cần xem xét kỹ hơn về cấu tạo của nó. Thiết bị này thường bao gồm các thành phần chính sau:
- Thân kính: Thường được làm từ vật liệu kim loại như thép không gỉ, thép carbon hoặc gang, tùy thuộc vào loại lưu chất và điều kiện làm việc. Thân kính có nhiệm vụ chịu áp lực và nhiệt độ của hệ thống, đồng thời bảo vệ các bộ phận bên trong.
- Kính quan sát: Được làm từ kính cường lực hoặc kính chịu nhiệt, cho phép quan sát trực tiếp dòng chảy bên trong. Kính phải đảm bảo độ trong suốt và khả năng chịu áp lực cao.
- Cánh quạt: Thường được làm từ vật liệu nhẹ và bền như nhựa hoặc kim loại không gỉ. Cánh quạt được thiết kế để dễ dàng quay khi có dòng chảy tác động lên nó. Hình dạng và kích thước của cánh quạt được tính toán để đảm bảo độ nhạy và độ chính xác trong việc phát hiện dòng chảy.
- Trục quay: Là bộ phận kết nối cánh quạt với thân kính, cho phép cánh quạt quay tự do. Trục quay phải được làm từ vật liệu chống ăn mòn và có độ bền cao để đảm bảo hoạt động ổn định trong thời gian dài.
- Công tắc báo động (tùy chọn): Một số loại kính soi dòng có cánh quạt báo được trang bị thêm công tắc báo động, có thể là công tắc cơ hoặc công tắc điện tử. Khi cánh quạt ngừng quay hoặc quay chậm lại, công tắc sẽ kích hoạt tín hiệu cảnh báo, thông báo về sự cố dòng chảy.
- Gioăng và phớt làm kín: Được sử dụng để đảm bảo kín khít giữa các bộ phận của kính, ngăn ngừa rò rỉ lưu chất. Vật liệu của gioăng và phớt phải tương thích với loại lưu chất và điều kiện làm việc.
Việc lựa chọn vật liệu phù hợp cho từng bộ phận là rất quan trọng, vì nó ảnh hưởng trực tiếp đến độ bền, độ tin cậy và tuổi thọ của kính soi dòng có cánh quạt báo. Ví dụ, trong môi trường có tính ăn mòn cao, nên sử dụng kính và các bộ phận kim loại làm từ thép không gỉ hoặc các vật liệu đặc biệt khác.
Nguyên Lý Hoạt Động Của Kính Soi Dòng Cánh Quạt Báo
Nguyên lý hoạt động của kính soi dòng có cánh quạt báo khá đơn giản nhưng hiệu quả. Khi lưu chất chảy qua đường ống, nó sẽ tác động lên cánh quạt, làm cho cánh quạt quay. Tốc độ quay của cánh quạt tỉ lệ thuận với tốc độ dòng chảy. Người vận hành có thể quan sát trực tiếp sự quay của cánh quạt qua kính quan sát để xác nhận rằng dòng chảy đang diễn ra bình thường. Nếu dòng chảy bị chặn hoặc giảm đáng kể, cánh quạt sẽ ngừng quay hoặc quay chậm lại. Trong trường hợp kính soi dòng được trang bị công tắc báo động, sự thay đổi này sẽ kích hoạt công tắc, gửi tín hiệu cảnh báo đến hệ thống điều khiển.
Công tắc báo động thường có hai loại chính: công tắc cơ và công tắc điện tử. Công tắc cơ hoạt động dựa trên sự thay đổi vị trí của cánh quạt, trong khi công tắc điện tử sử dụng các cảm biến để phát hiện sự thay đổi tốc độ quay của cánh quạt. Công tắc điện tử thường có độ nhạy cao hơn và có thể điều chỉnh được ngưỡng cảnh báo, cho phép tùy chỉnh theo yêu cầu cụ thể của ứng dụng.
Việc sử dụng van thép một chiều kết hợp với kính soi dòng có cánh quạt có thể giúp bảo vệ hệ thống khỏi dòng chảy ngược, đặc biệt trong các ứng dụng quan trọng. Van một chiều mặt bích sẽ ngăn chặn lưu chất chảy ngược lại khi áp suất giảm, đảm bảo dòng chảy luôn theo một hướng duy nhất. Khi có sự cố xảy ra và dòng chảy bị gián đoạn, kính soi dòng sẽ cảnh báo, và van một chiều mặt bích sẽ ngăn chặn dòng chảy ngược, bảo vệ các thiết bị khác trong hệ thống.
Ưu Điểm Vượt Trội Của Kính Soi Dòng Có Cánh Quạt Báo
Kính soi dòng có cánh quạt báo mang lại nhiều ưu điểm vượt trội so với các phương pháp giám sát dòng chảy khác. Dưới đây là một số ưu điểm chính:
- Giám sát trực quan: Cho phép người vận hành quan sát trực tiếp dòng chảy, giúp phát hiện nhanh chóng các vấn đề như tắc nghẽn, bọt khí hoặc sự thay đổi màu sắc của lưu chất.
- Cảnh báo sớm: Cung cấp tín hiệu cảnh báo khi dòng chảy ngừng hoặc giảm, giúp ngăn ngừa các sự cố tiềm ẩn và giảm thiểu thiệt hại.
- Độ tin cậy cao: Thiết kế đơn giản và chắc chắn, ít bị ảnh hưởng bởi các yếu tố bên ngoài như rung động hoặc nhiễu điện từ.
- Dễ dàng lắp đặt và bảo trì: Có thể lắp đặt trên nhiều loại đường ống khác nhau và không yêu cầu bảo trì phức tạp.
- Chi phí hợp lý: So với các thiết bị giám sát dòng chảy điện tử, kính soi dòng có cánh quạt báo có chi phí đầu tư và vận hành thấp hơn.
- Khả năng hoạt động trong môi trường khắc nghiệt: Có thể được thiết kế để chịu được áp suất cao, nhiệt độ cao và các môi trường có tính ăn mòn.
Những ưu điểm này khiến cho kính soi dòng có cánh quạt báo trở thành một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp khác nhau, đặc biệt là trong các hệ thống đòi hỏi sự giám sát liên tục và đáng tin cậy.
Ứng Dụng Thực Tế Của Kính Soi Dòng Cánh Quạt
Kính soi dòng có cánh quạt báo được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Dưới đây là một số ví dụ điển hình:
- Ngành hóa chất: Giám sát dòng chảy của các hóa chất trong quá trình sản xuất, đảm bảo quá trình diễn ra ổn định và an toàn. Phát hiện sớm các rò rỉ hoặc tắc nghẽn trong đường ống dẫn hóa chất.
- Ngành dầu khí: Kiểm tra dòng chảy của dầu, khí và các sản phẩm dầu mỏ trong các nhà máy lọc dầu, giàn khoan và hệ thống đường ống dẫn dầu. Phát hiện sớm các sự cố liên quan đến dòng chảy, giúp ngăn ngừa các tai nạn nghiêm trọng.
- Ngành thực phẩm và đồ uống: Giám sát dòng chảy của các nguyên liệu và sản phẩm trong quá trình sản xuất thực phẩm và đồ uống. Đảm bảo vệ sinh an toàn thực phẩm và chất lượng sản phẩm.
- Ngành dược phẩm: Kiểm tra dòng chảy của các dược phẩm và tá dược trong quá trình sản xuất thuốc. Đảm bảo độ chính xác và an toàn của quá trình sản xuất thuốc.
- Ngành xử lý nước: Giám sát dòng chảy của nước trong các hệ thống xử lý nước thải, hệ thống cấp nước và hệ thống tưới tiêu. Đảm bảo hiệu quả của quá trình xử lý nước và tiết kiệm nước.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Kiểm tra dòng chảy của nước làm mát trong các hệ thống điều hòa không khí và sưởi ấm. Đảm bảo hiệu quả của hệ thống và tiết kiệm năng lượng.
- Ngành sản xuất giấy: Giám sát dòng chảy của bột giấy và các hóa chất trong quá trình sản xuất giấy. Đảm bảo chất lượng giấy và hiệu quả sản xuất.
Trong mỗi ứng dụng, kính soi dòng có cánh quạt báo đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định, an toàn và hiệu quả của hệ thống. Việc lựa chọn loại kính phù hợp với yêu cầu cụ thể của từng ứng dụng là rất quan trọng.
Lựa Chọn Kính Soi Dòng Cánh Quạt Báo Phù Hợp
Việc lựa chọn kính soi dòng có cánh quạt báo phù hợp đòi hỏi sự cân nhắc kỹ lưỡng về nhiều yếu tố khác nhau. Dưới đây là một số yếu tố quan trọng cần xem xét:
- Loại lưu chất: Xác định loại lưu chất cần giám sát (ví dụ: nước, dầu, hóa chất, khí). Vật liệu của thân kính, kính quan sát, cánh quạt và gioăng phải tương thích với loại lưu chất để tránh ăn mòn hoặc hư hỏng.
- Áp suất và nhiệt độ hoạt động: Xác định áp suất và nhiệt độ cao nhất và thấp nhất mà kính sẽ phải chịu đựng. Chọn kính có khả năng chịu được áp suất và nhiệt độ này.
- Kích thước đường ống: Chọn kính có kích thước phù hợp với kích thước đường ống. Kích thước không phù hợp có thể gây ra sự sụt áp hoặc ảnh hưởng đến độ chính xác của phép đo.
- Yêu cầu về tín hiệu cảnh báo: Xác định xem có cần tín hiệu cảnh báo khi dòng chảy ngừng hoặc giảm hay không. Nếu có, chọn kính được trang bị công tắc báo động phù hợp.
- Vật liệu chế tạo: Lựa chọn vật liệu chế tạo phù hợp với môi trường làm việc. Ví dụ, trong môi trường có tính ăn mòn cao, nên sử dụng thép không gỉ hoặc các vật liệu đặc biệt khác.
- Tiêu chuẩn và chứng nhận: Đảm bảo rằng kính đáp ứng các tiêu chuẩn và chứng nhận liên quan đến an toàn và chất lượng.
- Thương hiệu và nhà cung cấp: Chọn sản phẩm từ các thương hiệu uy tín và nhà cung cấp đáng tin cậy để đảm bảo chất lượng và dịch vụ hỗ trợ tốt.
Việc tham khảo ý kiến của các chuyên gia hoặc kỹ sư có kinh nghiệm trong lĩnh vực này cũng có thể giúp bạn đưa ra quyết định tốt nhất. Hãy nhớ rằng, việc lựa chọn kính soi dòng có cánh quạt báo phù hợp là một đầu tư quan trọng giúp bảo vệ hệ thống của bạn và đảm bảo hoạt động hiệu quả.
Bảo Trì và Vệ Sinh Kính Soi Dòng
Để đảm bảo kính soi dòng có cánh quạt báo hoạt động ổn định và bền bỉ, việc bảo trì và vệ sinh định kỳ là rất quan trọng. Dưới đây là một số hướng dẫn cơ bản:
- Kiểm tra định kỳ: Thường xuyên kiểm tra kính quan sát để đảm bảo không bị mờ, nứt hoặc bám bẩn. Kiểm tra cánh quạt để đảm bảo quay tự do và không bị kẹt.
- Vệ sinh kính quan sát: Sử dụng khăn mềm và dung dịch vệ sinh phù hợp để lau sạch kính quan sát. Tránh sử dụng các chất tẩy rửa mạnh có thể làm hỏng kính.
- Bôi trơn trục quay: Định kỳ bôi trơn trục quay của cánh quạt bằng chất bôi trơn phù hợp để đảm bảo hoạt động trơn tru.
- Kiểm tra gioăng và phớt làm kín: Kiểm tra gioăng và phớt làm kín để đảm bảo không bị rò rỉ. Thay thế gioăng và phớt nếu cần thiết.
- Kiểm tra công tắc báo động (nếu có): Kiểm tra công tắc báo động để đảm bảo hoạt động chính xác. Điều chỉnh hoặc thay thế công tắc nếu cần thiết.
Tần suất bảo trì và vệ sinh phụ thuộc vào điều kiện làm việc và loại lưu chất. Trong môi trường khắc nghiệt hoặc với các lưu chất có tính ăn mòn, cần thực hiện bảo trì và vệ sinh thường xuyên hơn. Tuân thủ các hướng dẫn của nhà sản xuất để đảm bảo bảo trì đúng cách.
Kết Luận
Kính soi dòng có cánh quạt báo là một thiết bị giám sát dòng chảy đơn giản nhưng hiệu quả, mang lại nhiều lợi ích cho các hệ thống công nghiệp. Từ việc giám sát trực quan đến cảnh báo sớm về các sự cố, thiết bị này giúp đảm bảo hoạt động ổn định, an toàn và hiệu quả. Việc lựa chọn kính soi dòng phù hợp đòi hỏi sự cân nhắc kỹ lưỡng về các yếu tố như loại lưu chất, áp suất và nhiệt độ hoạt động, kích thước đường ống và yêu cầu về tín hiệu cảnh báo. Bằng cách hiểu rõ về cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của kính soi dòng có cánh quạt báo, bạn có thể đưa ra quyết định sáng suốt và tận dụng tối đa lợi ích mà thiết bị này mang lại cho hệ thống của mình. Đặc biệt, việc kết hợp van một chiều mặt bích giúp tăng cường bảo vệ hệ thống, ngăn ngừa dòng chảy ngược và đảm bảo an toàn vận hành.
Cập nhật lần cuối:2025-03-05 17:10:24
