Giới thiệu tổng quan về Sight Glass
Sight Glass (hay còn gọi là Kính soi dòng chảy, tiếng Anh: Sight Flow Indicator, tiếng Trung: 视镜 - Shìjìng) là một thiết bị quan trọng được lắp đặt trên đường ống công nghiệp nhằm cho phép người vận hành quan sát trực tiếp trạng thái của lưu chất bên trong. Ngoài tên gọi phổ biến là kính soi dòng, thiết bị này còn được biết đến với các tên gọi khác như kính quan sát dòng chảy, kính thủy soi dòng hoặc chỉ báo dòng chảy bằng mắt.
Vai trò chính của Sight Glass không phải là điều khiển lưu lượng mà là cung cấp một "cửa sổ" trực quan để kiểm tra màu sắc, độ trong suốt, hướng dòng chảy hoặc phát hiện sự hiện diện của bọt khí, tạp chất và các dấu hiệu bất thường khác. Trong các hệ thống phức tạp tại các khu công nghiệp ở TP.HCM và Bình Dương, thiết bị này đóng vai trò như một chốt chặn kiểm soát chất lượng vận hành tức thời mà không cần đến các cảm biến điện tử đắt tiền.

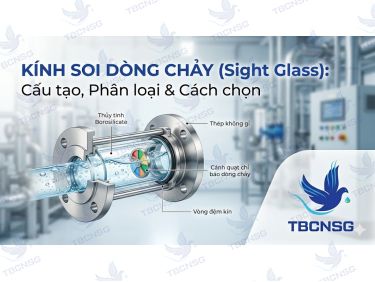

Cấu tạo chi tiết của kính soi dòng chảy
Một bộ Sight Glass tiêu chuẩn được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu để chịu được áp suất và nhiệt độ của hệ thống:
- Thân thiết bị (Body): Thường được đúc từ gang xám, gang cầu, thép carbon hoặc inox 304/316. Thân là bộ phận chịu lực chính và kết nối trực tiếp với đường ống.
- Kính quan sát (Sight Window): Đây là bộ phận quan trọng nhất, thường làm từ kính Borosilicate (chịu nhiệt và sốc nhiệt tốt), kính Soda-lime (dùng cho môi trường thông thường) hoặc thạch anh (Quartz) cho các ứng dụng nhiệt độ cực cao.
- Gioăng làm kín (Gaskets): Nằm giữa kính và thân để ngăn chặn rò rỉ. Vật liệu phổ biến là PTFE (Teflon), EPDM, Graphite hoặc Viton tùy theo tính chất hóa học của lưu chất.
- Bộ phận chỉ báo (Indicator): Một số loại có thêm cánh quạt (Rotor), lá lật (Flapper) hoặc bóng nhảy để giúp nhận biết dòng chảy dễ dàng hơn khi lưu chất trong suốt.
- Bu lông và đai ốc: Dùng để siết chặt các bộ phận, đảm bảo độ kín khít dưới áp suất làm việc.
Nguyên lý hoạt động của Sight Glass
Nguyên lý hoạt động của Kính soi dòng dựa trên cơ chế quan sát trực quan đơn giản nhưng hiệu quả. Khi lưu chất (lỏng, khí hoặc hơi) đi qua thân thiết bị, người vận hành có thể nhìn xuyên qua lớp kính chịu lực để xác định trạng thái dòng chảy.
Cơ chế này có thể chia thành hai dạng chính:
- Dòng chảy tự do: Người dùng quan sát trực tiếp chuyển động của chất lỏng hoặc bọt khí.
- Dòng chảy có chỉ báo: Đối với các chất lỏng sạch và trong suốt khó quan sát bằng mắt thường, các bộ phận như cánh quạt sẽ quay hoặc lá lật sẽ nâng lên khi có dòng chảy đi qua, giúp xác định vận tốc và hướng dòng chảy một cách chính xác.
Phân loại các dòng kính soi dòng chảy phổ biến
Việc phân loại giúp kỹ sư lựa chọn đúng thiết bị phù hợp với thiết kế hệ thống. Dưới đây là bảng so sánh các loại phổ biến:
| Tiêu chí | Kính soi dòng dạng chữ T/H (Double Window) | Kính soi dòng dạng ống (Tubular) | Kính quan sát bồn (Tank Sight Glass) |
|---|---|---|---|
| Cấu tạo | Thân kim loại, 2 mặt kính đối diện | Ống kính trụ dài 360 độ | Mặt kính đơn lắp trên thành bồn |
| Áp suất chịu đựng | Rất cao (PN16, PN25, Class 300) | Trung bình thấp | Tùy thuộc vào độ dày kính |
| Góc nhìn | Hạn chế trong phạm vi cửa sổ | Toàn diện 360 độ | Một mặt trực diện |
| Ứng dụng | Hơi nóng, dầu, hóa chất áp suất cao | Nước sạch, thực phẩm, đồ uống | Quan sát mức chất lỏng trong bồn chứa |
Kinh nghiệm kỹ thuật: Trong các hệ thống hơi nóng (Steam), tuyệt đối không sử dụng kính Soda-lime thông thường vì hiện tượng sốc nhiệt có thể gây vỡ kính tức thì. Luôn ưu tiên kính Borosilicate đạt chuẩn DIN 7080 để đảm bảo an toàn cho nhân viên vận hành.
Hướng dẫn lựa chọn Sight Glass phù hợp
Để chọn được một thiết bị Sight Flow Indicator tối ưu, bạn cần căn cứ vào các thông số kỹ thuật sau:
- Áp suất làm việc: Xác định áp suất tối đa của hệ thống (PN10, PN16, PN25 hoặc Class 150, Class 300) để chọn độ dày kính và vật liệu thân phù hợp.
- Nhiệt độ vận hành: Ảnh hưởng trực tiếp đến loại kính và gioăng làm kín. Ví dụ, gioăng PTFE chịu được khoảng 200°C, trong khi Graphite có thể chịu nhiệt cao hơn.
- Môi trường lưu chất: Nếu là hóa chất ăn mòn, thân inox 316 và kính Borosilicate là lựa chọn bắt buộc. Với nước sạch hoặc dầu thủy lực, thân gang hoặc thép carbon có thể tiết kiệm chi phí.
- Kiểu kết nối: Lựa chọn giữa nối ren (cho size nhỏ DN15-DN50) hoặc nối mặt bích theo tiêu chuẩn JIS, ANSI, DIN (cho size lớn).
Sai lầm thường gặp: Nhiều đơn vị khi lắp đặt tại các nhà máy ở Đồng Nai thường chọn kích thước kính soi nhỏ hơn kích thước đường ống để tiết kiệm. Điều này vô tình tạo ra điểm thắt nút cổ chai, gây sụt áp và tạo ra dòng xoáy mạnh làm mòn bề mặt kính nhanh chóng.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, Sight Glass có thể gặp một số sự cố sau:
- Kính bị mờ hoặc đóng cặn: Do lưu chất bẩn hoặc phản ứng hóa học tạo màng bám. Cách xử lý: Tháo ra vệ sinh bằng dung dịch tẩy rửa chuyên dụng hoặc thay thế nếu kính bị ăn mòn bề mặt.
- Rò rỉ tại vị trí gioăng: Do bu lông bị lỏng hoặc gioăng bị lão hóa nhiệt. Cách xử lý: Siết lại bu lông theo hình đối xứng hoặc thay gioăng mới.
- Kính bị nứt vỡ: Do sốc nhiệt hoặc tác động ngoại lực. Cách xử lý: Thay thế kính ngay lập tức, kiểm tra lại bẫy hơi (nếu dùng cho hơi) để tránh hiện tượng thủy kích.
- Bộ chỉ báo (cánh quạt) không quay: Do kẹt rác hoặc tạp chất. Cách xử lý: Tháo thiết bị, vệ sinh trục quay và kiểm tra lưới lọc phía trước.
Hướng dẫn bảo dưỡng định kỳ
Việc bảo trì định kỳ giúp kéo dài tuổi thọ của kính quan sát dòng chảy và đảm bảo an toàn hệ thống:
- Kiểm tra hàng tháng: Quan sát bằng mắt thường các dấu hiệu rò rỉ hoặc vết nứt li ti trên bề mặt kính.
- Vệ sinh định kỳ: Tùy vào độ sạch của lưu chất, nên vệ sinh mặt kính 3-6 tháng một lần để đảm bảo tầm nhìn rõ nét.
- Thay thế gioăng: Nên thay mới gioăng mỗi khi tháo kính ra để bảo trì, vì gioăng cũ thường đã bị biến dạng nén, không còn đảm bảo độ kín.
Lưu ý quan trọng khi lắp đặt
- Vị trí: Lắp đặt ở nơi dễ quan sát, có đủ ánh sáng. Tránh các vị trí có rung động mạnh từ máy bơm hoặc máy nén.
- Chiều dòng chảy: Đối với loại có lá lật hoặc cánh quạt, phải lắp đúng chiều mũi tên đúc trên thân thiết bị.
- Lắp đặt mặt bích: Khi siết bu lông mặt bích, cần siết đều tay theo hình sao để tránh gây ứng suất cục bộ lên mặt kính, dẫn đến vỡ kính khi hệ thống tăng áp.
Câu hỏi thường gặp (FAQ)
1. Sight Glass là gì?
Là thiết bị lắp trên đường ống có cửa sổ bằng kính chịu lực để quan sát trạng thái, màu sắc và hướng di chuyển của lưu chất bên trong hệ thống.
2. Sight Glass tiếng Anh là gì?
Tên tiếng Anh phổ biến nhất là Sight Flow Indicator hoặc Sight Glass.
3. Sight Glass tiếng Trung là gì?
Trong tiếng Trung, thiết bị này được gọi là 视镜 (Shìjìng).
4. Có thể dùng kính soi dòng chảy cho hệ thống khí nén không?
Hoàn toàn được, nhưng cần chọn loại kính chịu được áp suất làm việc của máy nén khí và đảm bảo gioăng làm kín phù hợp để tránh thất thoát khí.
Kết luận
Sight Glass là một thiết bị đơn giản nhưng không thể thiếu trong bất kỳ hệ thống đường ống công nghiệp hiện đại nào. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn không chỉ giúp hệ thống vận hành ổn định mà còn giảm thiểu rủi ro tai nạn lao động do hỏng hóc thiết bị. Hy vọng những chia sẻ kỹ thuật trên sẽ giúp bạn có cái nhìn toàn diện và đưa ra quyết định chính xác khi trang bị thiết bị này cho công trình của mình.
