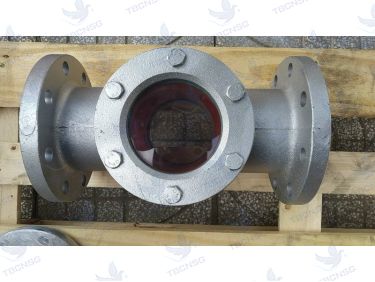

Kính Quan Sát Dòng Chảy Wasino Dòng Flapper (bao gồm các model GKF, GF, GE) là thiết bị giám sát trực quan được lắp đặt trực tiếp trên hệ thống đường ống công nghiệp nhằm mục đích kiểm tra trạng thái chuyển động, màu sắc và độ sạch của lưu chất. Sản phẩm này thường được ứng dụng rộng rãi trong các nhà máy thực phẩm, hóa chất, hệ thống xử lý nước và dầu nhờn, thay thế hiệu quả cho các dòng kính quan sát dạng ống thủy tinh truyền thống vốn dễ nứt vỡ. Đối với các kỹ sư vận hành, việc sử dụng dòng cánh lướt (Flapper) giúp họ dễ dàng ước lượng lưu lượng dựa trên độ mở của cánh, đặc biệt là tùy chọn Double Flapper (cánh bướm đôi) cho phép phát hiện cả những dòng chảy cực nhỏ mà các thiết bị khác thường bỏ qua.
Giới thiệu thương hiệu Wasino Nhật Bản
Wasino là một trong những thương hiệu hàng đầu từ Nhật Bản chuyên nghiên cứu và sản xuất các thiết bị quan sát dòng chảy (Sight Glass) với lịch sử lâu đời. Điểm mạnh của Wasino nằm ở quy trình đúc thân van cực kỳ tinh xảo và công nghệ tôi luyện kính cường lực (Tempered Glass) đạt tiêu chuẩn khắt khe về chịu nhiệt và chịu áp suất. Tại thị trường Việt Nam, các sản phẩm của Wasino luôn được ưu tiên lựa chọn trong các dự án đòi hỏi tính an toàn cao và độ bền cơ học dài hạn. Với triết lý thiết kế tối giản nhưng hiệu quả, Wasino không chỉ cung cấp một thiết bị đo mà còn cung cấp một giải pháp giám sát hệ thống tin cậy, giúp giảm thiểu rủi ro hỏng hóc máy móc do mất dòng chảy đột ngột.
Tổng quan về các model GKF, GF và GE
Dòng sản phẩm Flapper của Wasino được chia thành ba nhóm chính dựa trên kiểu kết nối và vật liệu chế tạo để phù hợp với từng môi trường làm việc cụ thể:
- Model GKF: Đây là dòng kết nối ren (Threaded), thường có kích thước nhỏ từ DN15 đến DN50. GKF rất phổ biến trong các hệ thống bôi trơn máy nén khí hoặc các đường ống phụ trợ nơi không gian lắp đặt hạn chế.

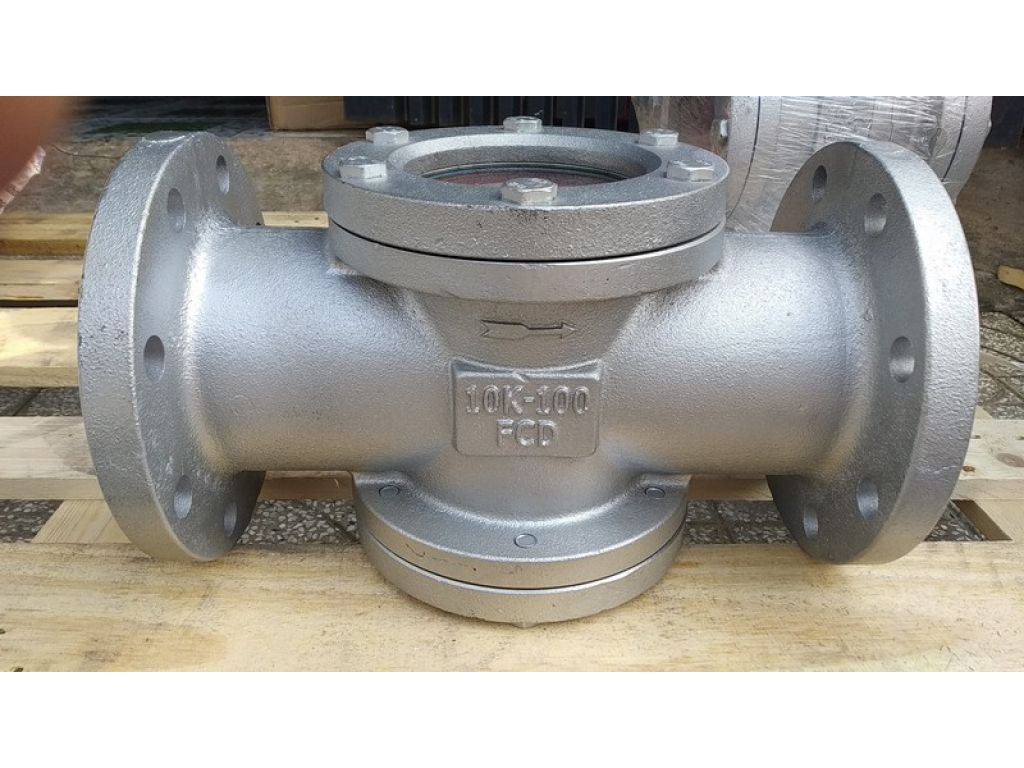

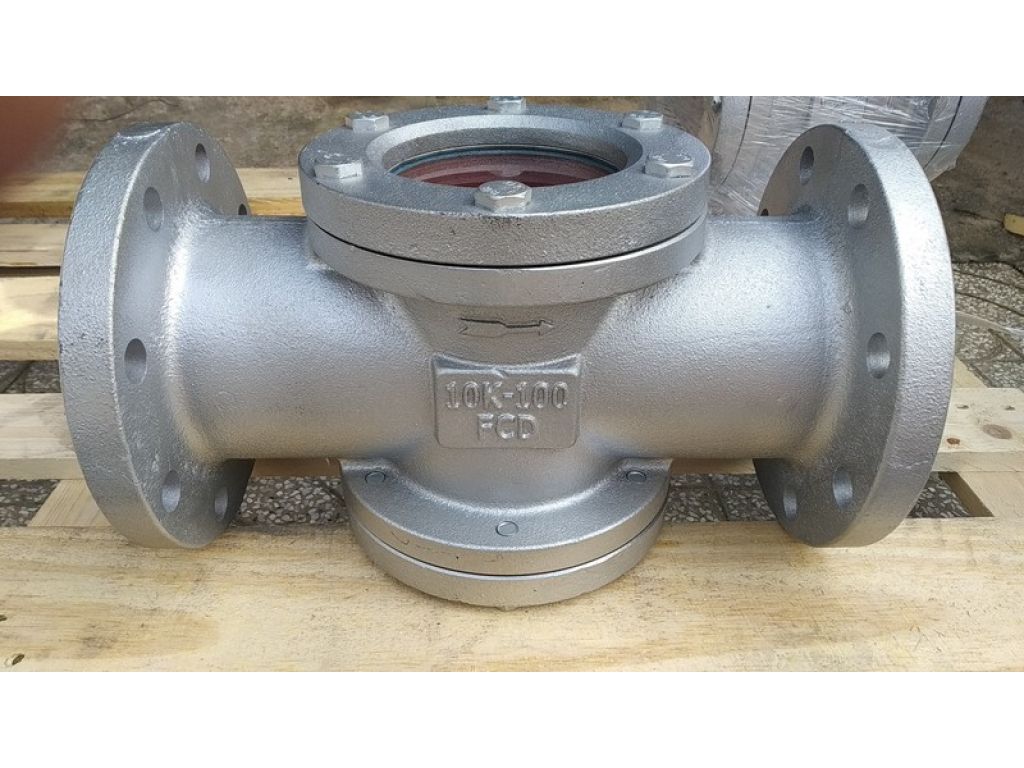

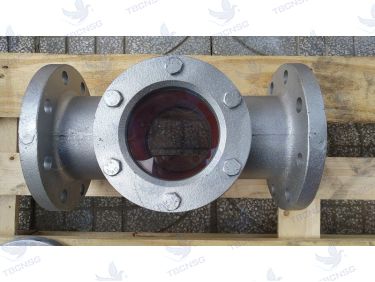

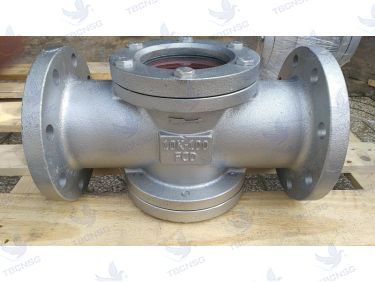

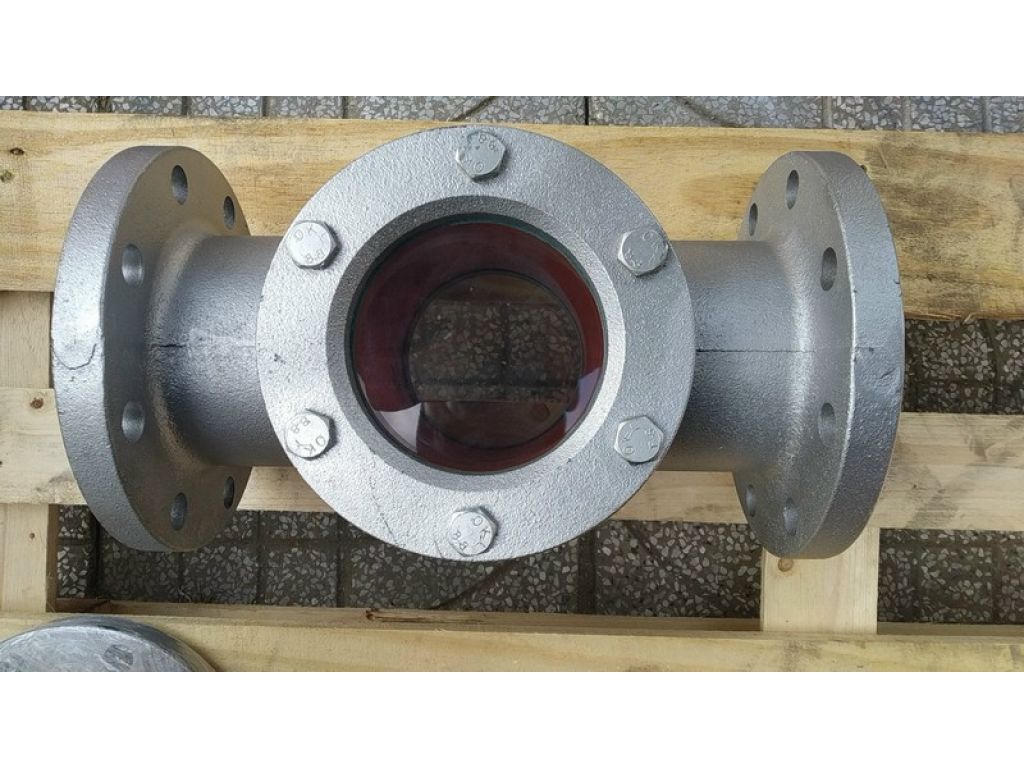

- Model GF: Dòng kết nối mặt bích (Flanged) với thân bằng gang đúc (Cast Iron) hoặc gang dẻo (Ductile Iron). Model này là lựa chọn kinh tế cho các hệ thống nước sạch, nước thải đã qua xử lý hoặc dầu thủy tinh ở nhiệt độ trung bình.

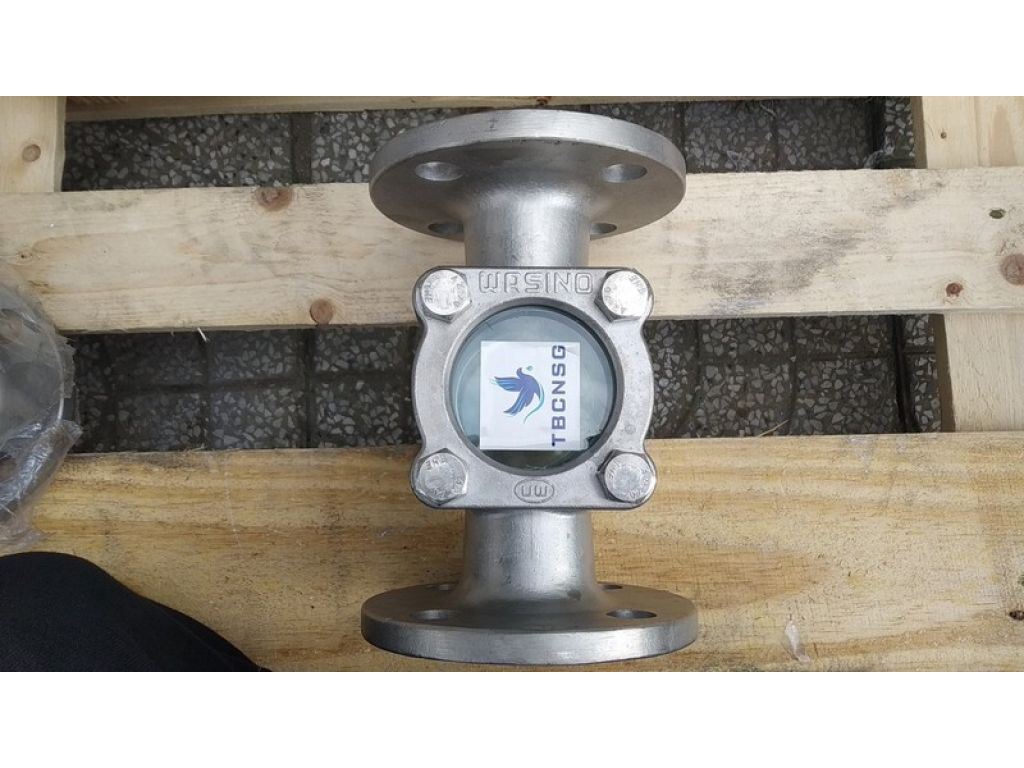

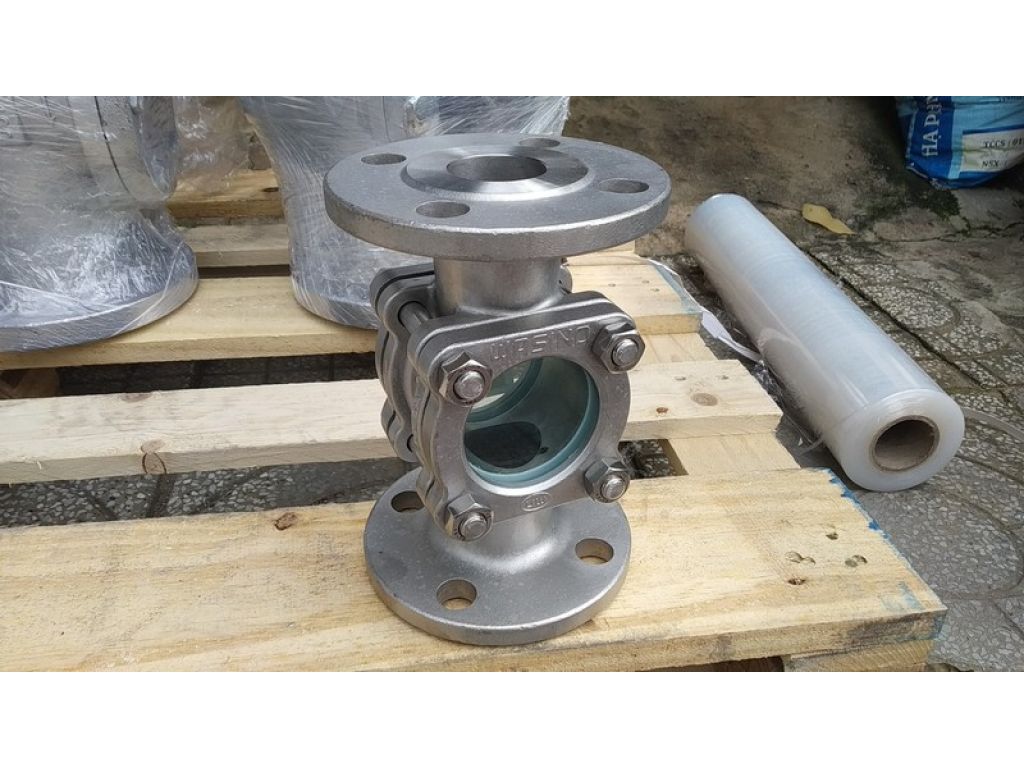

- Model GE: Phiên bản cao cấp nhất với thân bằng thép không gỉ (Stainless Steel - SUS304/SUS316) hoặc thép đúc (Cast Steel). GE được thiết kế để chịu đựng các môi chất ăn mòn mạnh, hóa chất hoặc hơi nóng trong các nhà máy lọc dầu và dược phẩm.
Điểm độc đáo của dòng Flapper là cánh lướt được gắn trên một trục xoay nhạy bén. Khi có dòng chảy đi qua, áp lực của lưu chất sẽ đẩy cánh lướt lên. Góc nghiêng của cánh lướt tỉ lệ thuận với tốc độ dòng chảy, giúp người vận hành không chỉ biết dòng chảy có tồn tại hay không mà còn có thể định lượng sơ bộ lưu suất đang hoạt động.
Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật tổng hợp cho các dòng kính quan sát Wasino Flapper giúp quý khách hàng dễ dàng lựa chọn model phù hợp với thông số thiết kế của hệ thống:
| Đặc tính | Model GKF | Model GF | Model GE |
|---|---|---|---|
| Kiểu kết nối | Ren (PT/NPT) | Mặt bích (JIS 10K/ANSI 150) | Mặt bích (JIS 10K/20K) |
| Kích cỡ (Size) | DN15 - DN50 | DN15 - DN200 | DN15 - DN200 |
| Vật liệu thân | Đồng/Inox | Gang (FC200/FCD450) | Thép không gỉ (SCS13/SCS14) |
| Vật liệu kính | Tempered Glass | Tempered/Borosilicate | Tempered/Borosilicate |
| Áp suất làm việc | Max 1.0 MPa | Max 1.0 MPa | Max 2.0 MPa |
| Nhiệt độ tối đa | 150°C | 200°C | 250°C (tùy loại gioăng) |
Việc hiểu rõ các thông số như PN10, PN16 hay tiêu chuẩn mặt bích JIS 10K là rất quan trọng để đảm bảo thiết bị khớp hoàn toàn với hệ thống hiện tại. Nếu bạn còn băn khoăn Kính Quan Sát Dòng Chảy là gì ? và làm thế nào để chọn đúng loại cho môi chất đặc thù, đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng hỗ trợ tư vấn chuyên sâu.
Bản vẽ kích thước và cấu tạo (Dimensional Drawing)
Cấu tạo của Flow Sight Glass dòng Flapper bao gồm các thành phần chính: Thân van (Body), Kính quan sát (Glass), Gioăng làm kín (Gasket), Cánh lướt (Flapper) và Trục (Pin). Thiết kế của Wasino cho phép tháo rời phần kính để vệ sinh hoặc thay thế mà không cần tháo toàn bộ thân van ra khỏi đường ống, giúp tiết kiệm đáng kể thời gian bảo trì.
Đối với các dòng mặt bích như GF và GE, chiều dài lắp đặt (Face-to-Face) tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, giúp việc thay thế các dòng kính của hãng khác trở nên dễ dàng. Đặc biệt, phần khung giữ kính được siết chặt bởi các bulong cường độ cao, đảm bảo không xảy ra hiện tượng rò rỉ ngay cả khi áp suất hệ thống biến thiên đột ngột.
Đánh giá thực tế và kinh nghiệm cung cấp từ TBCNSG
Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị công nghiệp, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) đã cung cấp hàng ngàn bộ Kính Quan Sát Dòng Chảy cho các dự án lớn nhỏ. Một trong những dự án tiêu biểu là việc cung cấp model Wasino GE (Inox 316) cho hệ thống xử lý nước thải tại một khu công nghiệp lớn ở Bình Dương. Tại đây, môi chất chứa nhiều tạp chất ăn mòn, nhưng sau hơn 3 năm vận hành, phần cánh lướt vẫn hoạt động nhạy bén và mặt kính không bị mờ đục.
Theo quan điểm kỹ thuật của chúng tôi, dòng Flapper của Wasino vượt trội hơn các đối thủ từ Trung Quốc ở độ trong suốt của kính và độ bền của gioăng Teflon (PTFE). Khách hàng và các chủ đầu tư thường phản hồi rằng sản phẩm giúp họ yên tâm hơn trong việc giám sát các dòng chảy quan trọng, nơi mà một sự cố tắc nghẽn không được phát hiện kịp thời có thể gây hỏng hóc toàn bộ hệ thống máy bơm đắt tiền.
Hiện nay, chúng tôi nhận thấy xu hướng chuyển dịch sang sử dụng tùy chọn Double Flapper ngày càng tăng. Thiết kế hai cánh đối xứng giúp cân bằng lực cản, cho phép quan sát được những dòng chảy có áp lực rất thấp, điều mà dòng cánh đơn truyền thống khó lòng đáp ứng được.
Hướng dẫn lắp đặt và bảo trì đúng cách
Để Sight Glass hoạt động bền bỉ, quý khách cần lưu ý các bước lắp đặt sau:
- Vệ sinh đường ống: Trước khi lắp đặt, hãy đảm bảo đường ống sạch sẽ, không còn xỉ hàn hoặc cát sỏi để tránh làm trầy xước mặt kính hoặc kẹt cánh lướt.
- Hướng dòng chảy: Lắp đặt đúng theo mũi tên chỉ hướng dòng chảy đúc nổi trên thân van.
- Siết bulong: Khi cần thay kính, hãy siết các bulong theo hình đối xứng (hình sao) để lực ép phân bổ đều lên mặt kính, tránh gây nứt vỡ do ứng suất cục bộ.
- Vị trí quan sát: Lắp đặt ở nơi có ánh sáng tốt hoặc trang bị thêm đèn chiếu sáng chuyên dụng cho kính quan sát nếu lắp trong hầm tối.
Tại TBCNSG, chúng tôi không chỉ bán sản phẩm mà còn hỗ trợ thay thế lắp đặt tận nơi cho các nhà máy, xí nghiệp tại khu vực phía Nam như TP. Hồ Chí Minh, Đồng Nai, Vũng Tàu... Đối với khách hàng ở xa, kỹ thuật viên của chúng tôi sẽ hỗ trợ hướng dẫn qua video call để đảm bảo thiết bị được vận hành đúng kỹ thuật.
Phụ kiện tương thích và linh kiện thay thế
Trong quá trình vận hành lâu dài, một số linh kiện có thể cần thay thế để đảm bảo hiệu suất. TBCNSG luôn có sẵn kho linh kiện chính hãng Wasino bao gồm:
- Mặt kính cường lực chịu nhiệt dự phòng.
- Bộ gioăng làm kín (Gasket) bằng PTFE hoặc Graphite chịu nhiệt cao.
- Đèn LED chiếu sáng chuyên dụng gắn ngoài để quan sát lưu chất trong điều kiện thiếu sáng.
- Cánh lướt thay thế cho các dòng Flow Sight Glass bị mòn do ma sát với lưu chất chứa hạt rắn.
Việc sử dụng linh kiện chính hãng là yếu tố tiên quyết để duy trì chứng chỉ an toàn và độ bền của thiết bị. Đừng ngần ngại liên hệ với chúng tôi để nhận tư vấn về các phụ kiện đi kèm phù hợp nhất.
Tải Datasheet và yêu cầu báo giá
Quý khách hàng cần tài liệu kỹ thuật chi tiết (Datasheet) của các model GKF, GF, GE hoặc bản vẽ CAD để đưa vào hồ sơ thiết kế, vui lòng liên hệ trực tiếp với bộ phận kinh doanh của TBCNSG. Chúng tôi cam kết cung cấp đầy đủ chứng chỉ CO/CQ, tài liệu hướng dẫn sử dụng và chính sách bảo hành dài hạn cho mọi sản phẩm bán ra.
Để nhận báo giá cạnh tranh nhất cho các dòng Kính Quan Sát Dòng Chảy, quý khách vui lòng cung cấp thông tin về kích thước đường ống, áp suất làm việc và loại môi chất. Đội ngũ chuyên viên của chúng tôi sẽ phản hồi trong vòng 30 phút làm việc.
Các câu hỏi thường gặp về kính quan sát dòng chảy Wasino
Kính quan sát Wasino dòng Flapper có dùng được cho hơi nóng (Steam) không?
Dòng Flapper chủ yếu dùng cho chất lỏng. Đối với hơi nóng, bạn nên sử dụng model GE với kính Borosilicate và gioăng chịu nhiệt cao, tuy nhiên cần kiểm tra kỹ thông số áp suất dư để đảm bảo an toàn.
Sự khác biệt giữa cánh lướt đơn và Double Flapper là gì?
Cánh lướt đơn phù hợp cho dòng chảy trung bình và lớn. Double Flapper (cánh bướm đôi) nhạy hơn, giúp phát hiện các dòng chảy nhỏ hoặc dòng chảy có áp suất yếu hiệu quả hơn.
Làm thế nào để vệ sinh mặt kính khi bị bám bẩn?
Bạn có thể tháo nắp giữ kính để vệ sinh mặt trong. Lưu ý phải xả hết áp suất trong đường ống trước khi thực hiện và nên thay gioăng mới khi lắp lại để đảm bảo độ kín.
TBCNSG có sẵn hàng model GF size DN100 không?
Chúng tôi thường xuyên tồn kho các size phổ biến từ DN15 đến DN150 cho dòng gang (GF) và inox (GE). Vui lòng liên hệ hotline để kiểm tra tình trạng kho thực tế.
Kính cường lực của Wasino có dễ vỡ khi bị va đập không?
Kính Tempered của Wasino có khả năng chịu lực va đập và sốc nhiệt rất tốt. Tuy nhiên, cần tránh các tác động vật lý trực tiếp bằng vật sắc nhọn vào bề mặt kính.
Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tất cả sản phẩm Wasino do TBCNSG cung cấp đều có đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) từ nhà sản xuất Nhật Bản.
Tại sao nên chọn kính quan sát dạng cánh lướt thay vì dạng bi xoay?
Dạng cánh lướt cho phép bạn ước lượng được lưu lượng (Flow rate) dựa trên độ mở của cánh, trong khi dạng bi xoay chỉ cho biết có dòng chảy hay không.
Để tìm hiểu thêm về các giải pháp giám sát đường ống khác, quý khách có thể tham khảo danh mục Kính Quan Sát Dòng Chảy của chúng tôi. TBCNSG tự hào là đối tác tin cậy, cung cấp các thiết bị Sight Glass chất lượng cao, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe nhất của các nhà máy hiện đại. Hãy liên hệ ngay để được hỗ trợ kỹ thuật từ xa hoặc đặt lịch khảo sát tại nhà máy.
