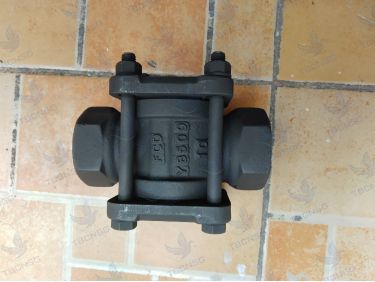

Kính quan sát dòng chảy Gang Arita C5G-5-10K(F) có cánh bướm

Giới thiệu tổng quan

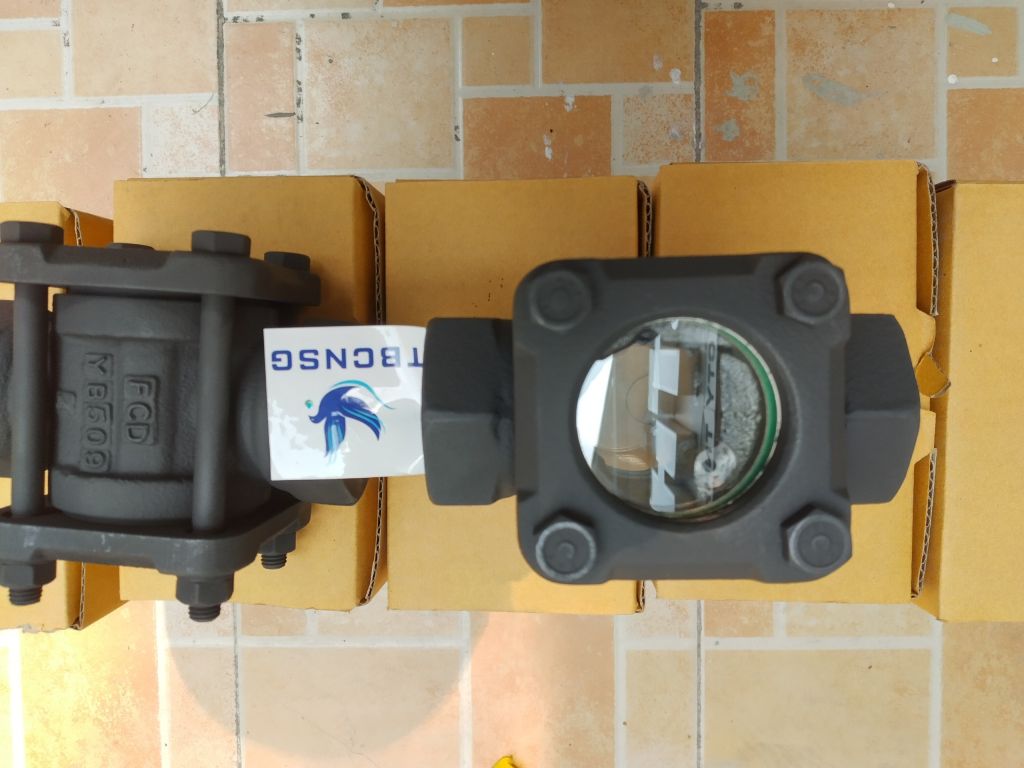

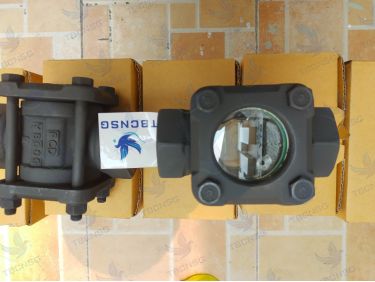

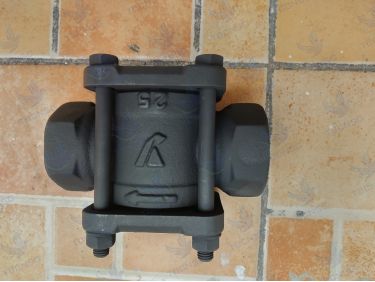

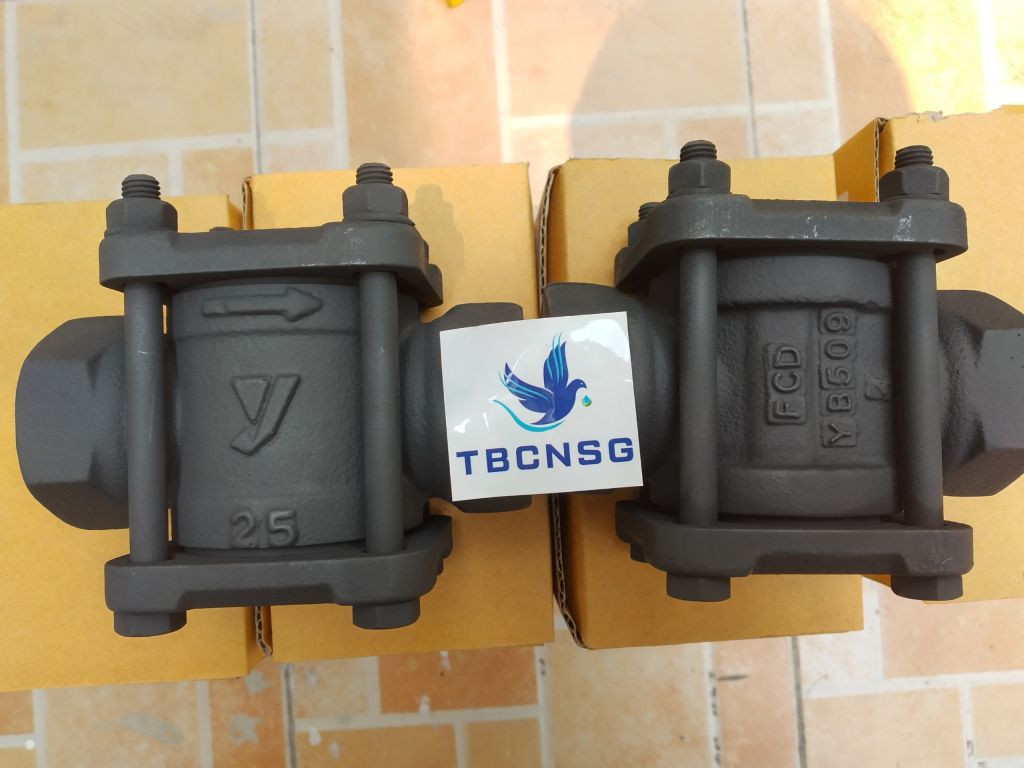

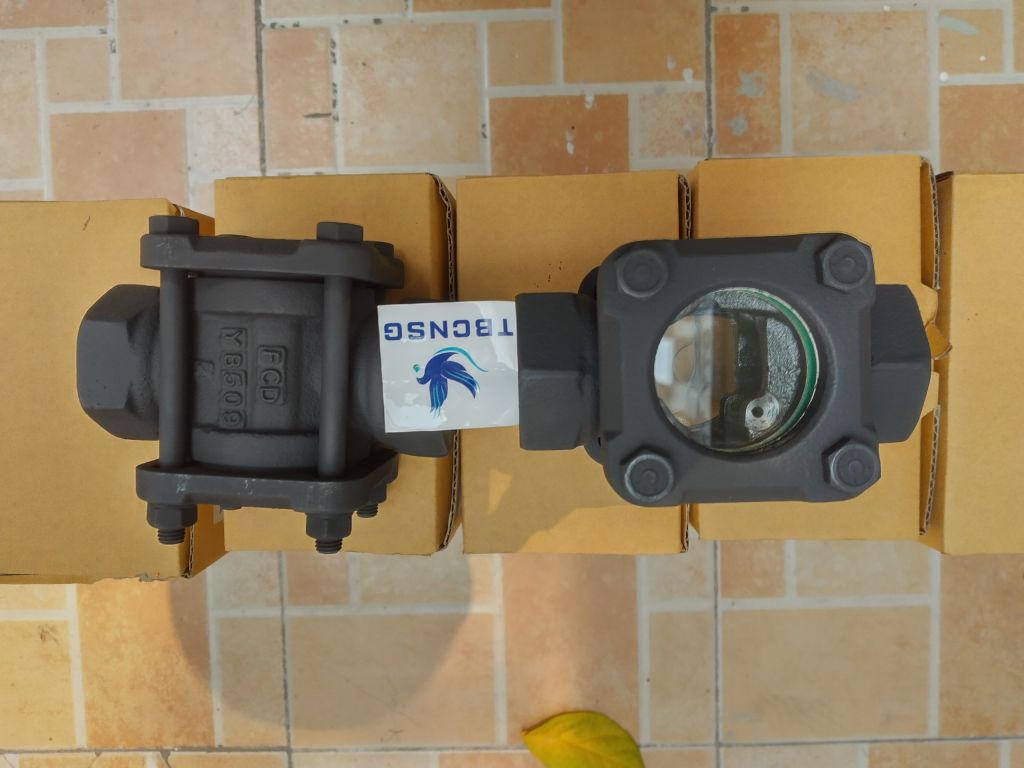

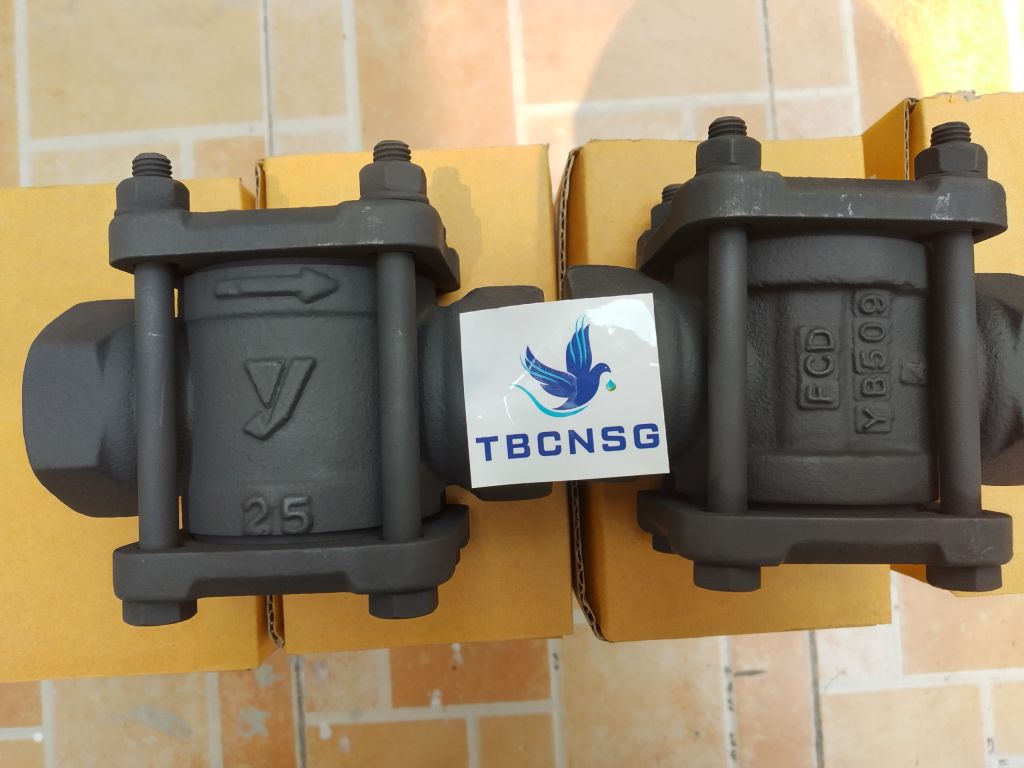

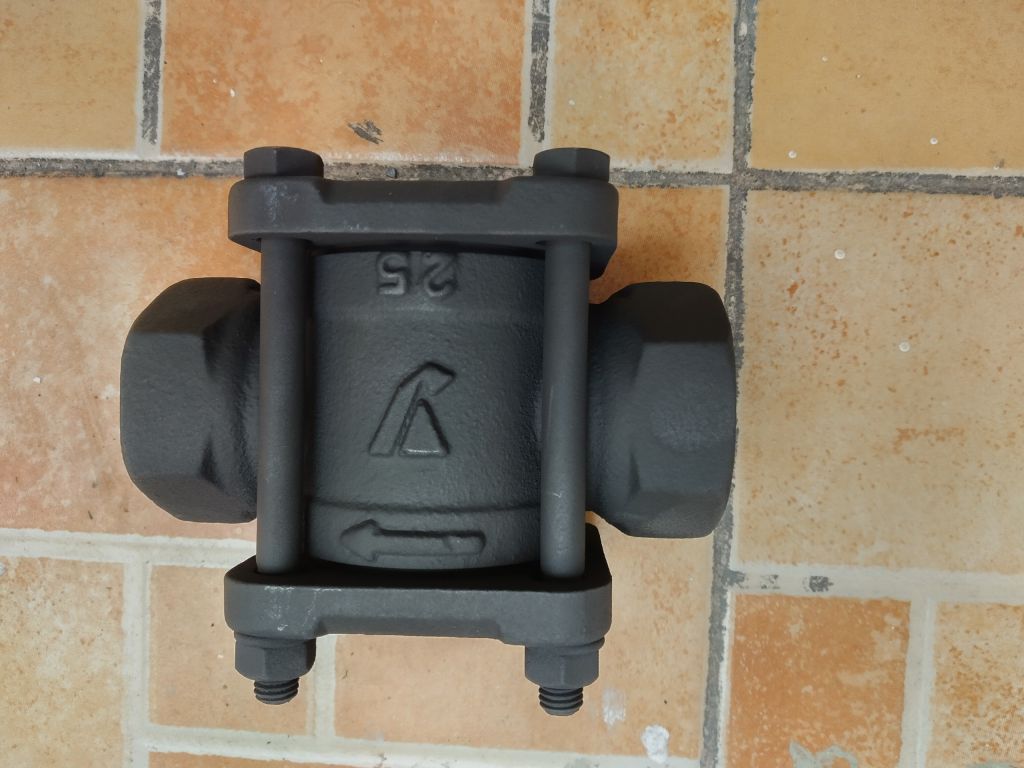

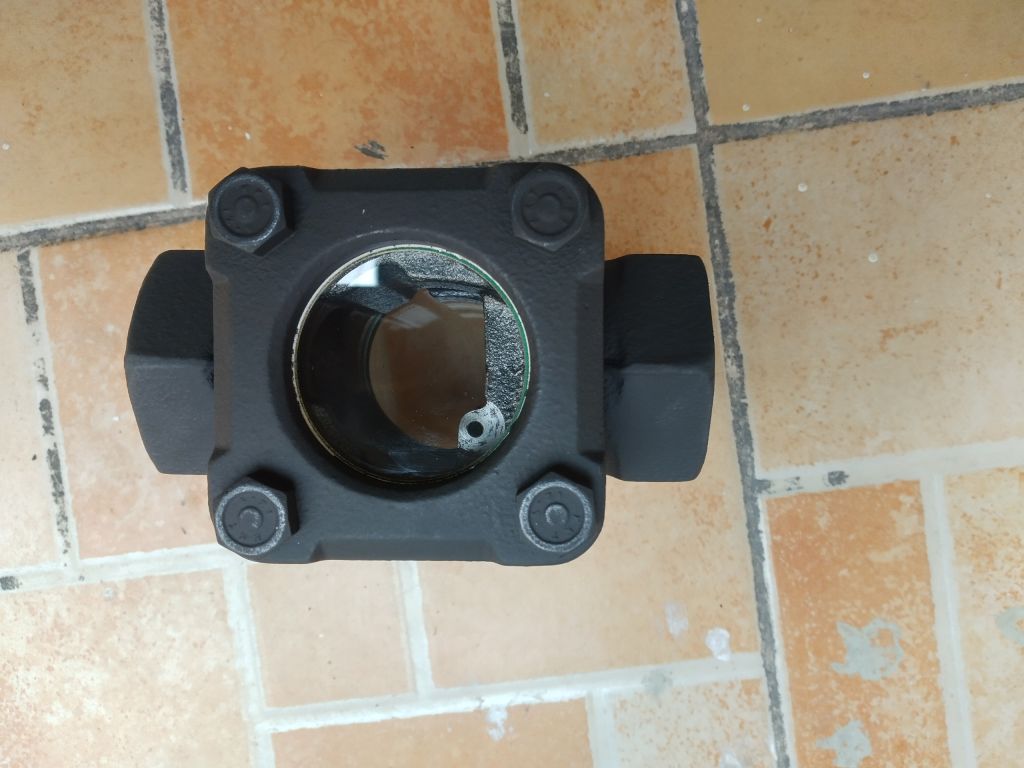

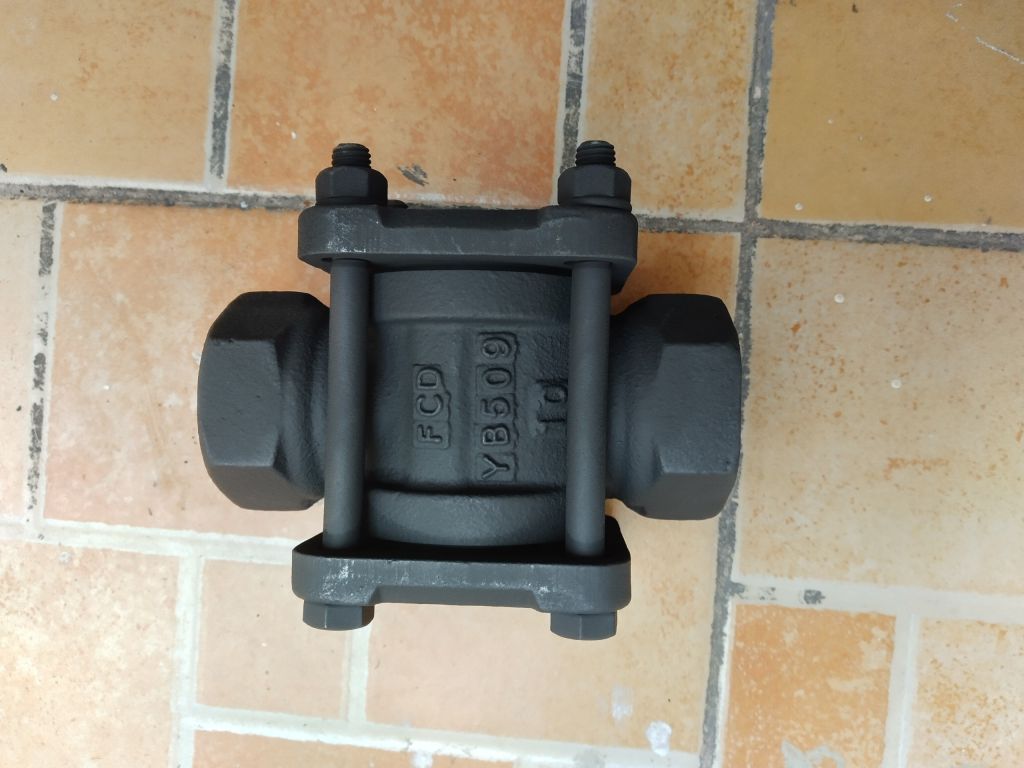

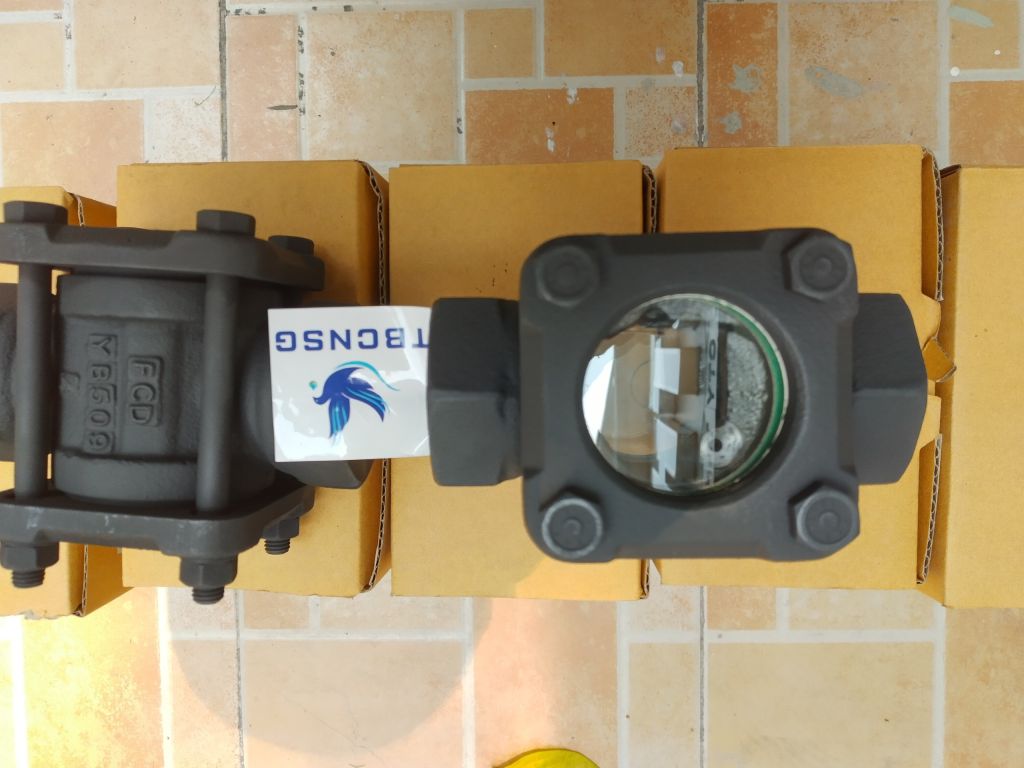

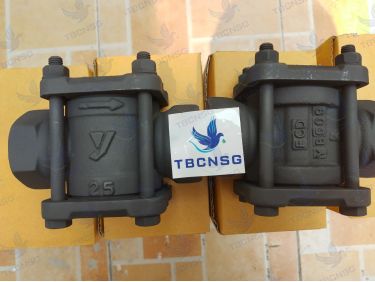

Kính quan sát dòng chảy (Sight Glass) Arita C5G-5-10K(F) là thiết bị dùng để quan sát trực quan trạng thái dòng chảy của chất lỏng hoặc khí trong đường ống công nghiệp. Sản phẩm này có tên tiếng Anh là "Cast Iron Sight Glass with Flapper". Chức năng chính là cho phép người vận hành kiểm tra lưu lượng, màu sắc, độ đục, sự tồn tại của bọt khí hoặc các tạp chất trong dòng chảy mà không cần ngắt hệ thống. Model C5G-5-10K(F) sử dụng vật liệu gang FC200 cho thân và nắp, kết hợp với kính tôi cường lực và cánh bướm bằng thép không gỉ SUS 304. Thiết kế có cánh bướm (Flapper) giúp hiển thị rõ hơn sự chuyển động của dòng chảy.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm:

• Quan sát trực quan rõ ràng: Kính tôi cường lực đảm bảo độ bền và khả năng chịu áp lực, cho phép nhìn thấy trạng thái dòng chảy một cách trực quan và chính xác.
• Cánh bướm hiển thị động: Cánh bướm bằng SUS 304 với khả năng xoay theo dòng chảy giúp dễ dàng nhận biết sự tồn tại và hướng di chuyển của lưu chất, đặc biệt hữu ích trong các ứng dụng cần xác định dòng chảy có hoạt động hay không.
• Vật liệu chống ăn mòn tương đối: Gang FC200 có khả năng chống ăn mòn tốt với nhiều loại chất lỏng công nghiệp thông thường, phù hợp với môi trường hoạt động không quá khắc nghiệt. Thép không gỉ cho cánh bướm tăng cường độ bền.
• Kết nối ren tiện lợi: Kiểu kết nối ren BSPT hoặc NPT giúp việc lắp đặt và tháo gỡ trở nên đơn giản, nhanh chóng, không yêu cầu thiết bị chuyên dụng phức tạp như kết nối mặt bích.
• Chịu áp lực và nhiệt độ phù hợp: Khả năng làm việc ở áp suất 10K và nhiệt độ 110°C đáp ứng yêu cầu của nhiều ứng dụng trong ngành hóa chất, thực phẩm, dược phẩm, xử lý nước.

Nhược điểm kỹ thuật:

• Giới hạn vật liệu: Gang FC200 không phù hợp với các môi trường hóa chất có tính ăn mòn mạnh, axit đậm đặc hoặc kiềm mạnh. Gioăng đệm amiăng có thể không còn được ưa chuộng do các quy định về môi trường và sức khỏe ở một số quốc gia.
• Khả năng chịu va đập: Mặc dù là kính tôi, nhưng vẫn có nguy cơ nứt vỡ nếu chịu va đập mạnh hoặc thay đổi nhiệt độ đột ngột vượt quá giới hạn cho phép.
• Độ chính xác đo lường hạn chế: Đây là thiết bị quan sát, không phải thiết bị đo lưu lượng chính xác.
• Vấn đề kỹ thuật thường gặp:
  • Rò rỉ tại kết nối ren: Do lắp đặt không đúng kỹ thuật, sử dụng băng tan hoặc keo làm kín không phù hợp, hoặc ren bị hư hại. Giải pháp: Đảm bảo ren sạch, sử dụng vật liệu làm kín chất lượng cao, siết chặt vừa đủ.
  • Kính bị mờ đục hoặc bám bẩn: Do cặn bẩn trong lưu chất, dầu mỡ hoặc phản ứng hóa học. Giải pháp: Vệ sinh định kỳ bằng dung dịch tẩy rửa phù hợp, hoặc xem xét vật liệu kính/thân khác nếu vấn đề tái diễn.
  • Cánh bướm bị kẹt hoặc gãy: Do va đập mạnh, cặn bẩn lớn hoặc ăn mòn. Giải pháp: Kiểm tra và làm sạch cánh bướm định kỳ, đảm bảo không có vật lạ trong đường ống.

Ứng dụng thực tế

Kính quan sát dòng chảy Arita C5G-5-10K(F) được ứng dụng rộng rãi trong các ngành công nghiệp sau:

• Hóa chất: Quan sát dòng chảy của các dung môi, axit loãng, bazơ loãng, hóa chất trung gian.
• Thực phẩm & Đồ uống: Kiểm tra dòng chảy của sữa, nước ép, bia, rượu, dầu ăn, nước sạch trong quá trình sản xuất và đóng gói.
• Dược phẩm: Giám sát quá trình sản xuất thuốc, dung dịch tiêm, nước cất.
• Xử lý nước: Quan sát dòng chảy của nước cấp, nước thải, hóa chất xử lý nước.
• Hệ thống HVAC: Kiểm tra dòng chảy của nước trong hệ thống làm mát, sưởi ấm.
• Công nghiệp chung: Quan sát dòng chảy trong các hệ thống tuần hoàn, bơm, lọc.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Chuẩn bị: Kiểm tra kính quan sát xem có bị hư hại trong quá trình vận chuyển không. Đảm bảo ren trên đường ống và trên kính sạch sẽ, không có bụi bẩn hoặc vật lạ.
2. Làm kín ren: Sử dụng băng tan (PTFE tape) hoặc keo làm kín ren chuyên dụng. Quấn băng tan theo chiều kim đồng hồ để đảm bảo độ kín khi siết ren.
3. Lắp đặt: Vặn kính quan sát vào đường ống theo chiều thuận của ren. Sử dụng cờ lê phù hợp để siết chặt, tránh dùng lực quá mạnh gây hư hỏng ren hoặc thân kính. Đảm bảo kính được lắp đặt sao cho mặt kính hướng lên trên hoặc theo chiều mà việc quan sát thuận tiện nhất.
4. Kiểm tra: Sau khi lắp đặt, mở van từ từ để đưa lưu chất vào hệ thống. Quan sát xem có hiện tượng rò rỉ tại kết nối ren không.

Vận hành:

1. Quan sát: Mở van chính và quan sát trực quan trạng thái dòng chảy qua mặt kính. Cánh bướm sẽ xoay theo hướng dòng chảy.
2. Giám sát: Theo dõi màu sắc, độ đục, sự có mặt của bọt khí, tạp chất để đánh giá tình trạng hoạt động của hệ thống.
3. Ngắt hệ thống: Khi cần bảo trì hoặc xử lý sự cố, đóng van chính trước khi thực hiện các thao tác tiếp theo.

Bảo trì & Xử lý sự cố

Bảo dưỡng định kỳ

Để đảm bảo tuổi thọ và hiệu suất của kính quan sát, cần thực hiện bảo dưỡng định kỳ:

• Vệ sinh kính: Định kỳ (ví dụ: 3-6 tháng/lần tùy theo mức độ bám bẩn của lưu chất), tháo kính ra khỏi đường ống (sau khi đã xả hết áp lực và lưu chất) và vệ sinh sạch sẽ mặt kính bằng dung dịch tẩy rửa phù hợp. Tránh sử dụng các vật liệu cọ rửa sắc nhọn có thể làm trầy xước kính.
• Kiểm tra cánh bướm: Đảm bảo cánh bướm xoay trơn tru, không bị kẹt bởi cặn bẩn hoặc ăn mòn.
• Kiểm tra gioăng đệm: Kiểm tra tình trạng của gioăng đệm. Nếu gioăng bị chai cứng, nứt hoặc biến dạng, cần thay thế bằng gioăng mới cùng loại.
• Kiểm tra kết nối ren: Đảm bảo các kết nối ren luôn chắc chắn, không bị rò rỉ.

Xử lý sự cố thường gặp

• Hiện tượng: Rò rỉ tại kết nối ren.
  Nguyên nhân: Lắp đặt chưa chặt, vật liệu làm kín kém chất lượng hoặc hư hỏng, ren bị lỗi.
  Giải pháp: Siết chặt lại kết nối (nếu có thể), thay thế băng tan/keo làm kín mới, kiểm tra và sửa chữa ren nếu cần.
• Hiện tượng: Kính bị mờ, đục, khó quan sát.
  Nguyên nhân: Cặn bẩn, dầu mỡ, hoặc phản ứng hóa học bám trên bề mặt kính.
  Giải pháp: Tháo kính ra và vệ sinh kỹ lưỡng bằng dung dịch tẩy rửa chuyên dụng. Nếu là phản ứng hóa học, cần xem xét lại vật liệu của kính hoặc lưu chất.
• Hiện tượng: Cánh bướm không xoay hoặc bị kẹt.
  Nguyên nhân: Cặn bẩn, rác, hoặc ăn mòn tích tụ tại trục quay của cánh bướm.
  Giải pháp: Tháo rời cánh bướm (nếu có thể), vệ sinh sạch sẽ các bộ phận. Kiểm tra trục quay và thay thế nếu bị ăn mòn nặng.
• Hiện tượng: Kính bị nứt hoặc vỡ.
  Nguyên nhân: Va đập mạnh, thay đổi nhiệt độ đột ngột, áp suất vượt quá giới hạn cho phép.
  Giải pháp: Ngay lập tức cô lập khu vực bị ảnh hưởng, ngừng hoạt động của hệ thống. Thay thế kính quan sát mới. Cần xem xét nguyên nhân gây ra sự cố để tránh tái diễn.

Phân tích so sánh kỹ thuật với Kính quan sát dòng chảy Inox

So sánh Kính quan sát dòng chảy Gang Arita C5G-5-10K(F) với loại Kính quan sát dòng chảy Inox (ví dụ: SUS 304/316), ta có thể thấy những điểm khác biệt chính về mặt kỹ thuật:

• Vật liệu thân:
  • Gang FC200: Chi phí thấp hơn, độ cứng tốt, khả năng chịu nén cao. Tuy nhiên, khả năng chống ăn mòn kém hơn Inox, dễ bị gỉ sét trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất ăn mòn.
  • Inox (SUS 304/316): Chi phí cao hơn, khả năng chống ăn mòn vượt trội, đặc biệt là SUS 316 với khả năng chống rỗ và ăn mòn kẽ hở tốt hơn. Phù hợp cho các ứng dụng yêu cầu vệ sinh cao hoặc tiếp xúc với hóa chất khắc nghiệt.
• Ứng dụng:
  • Gang: Phù hợp cho các hệ thống nước, dầu, khí không quá ăn mòn, hoặc trong các nhà máy có yêu cầu chi phí đầu tư ban đầu thấp.
  • Inox: Lý tưởng cho ngành hóa chất, dược phẩm, thực phẩm, nơi yêu cầu độ tinh khiết, chống ăn mòn và vệ sinh cao.
• Khả năng chịu áp lực và nhiệt độ: Cả hai loại vật liệu đều có thể được sản xuất để đáp ứng các tiêu chuẩn áp lực và nhiệt độ khác nhau. Tuy nhiên, với cùng một kích thước, kết cấu của vật liệu gang có thể có giới hạn về áp lực so với Inox do đặc tính cơ học.
• Trọng lượng: Sản phẩm bằng gang thường nặng hơn so với sản phẩm Inox cùng kích thước do mật độ vật liệu.
• Chi phí: Kính quan sát bằng gang thường có giá thành thấp hơn đáng kể so với kính quan sát bằng Inox.

Việc lựa chọn giữa kính quan sát gang và inox phụ thuộc vào yêu cầu cụ thể của ứng dụng về khả năng chống ăn mòn, tiêu chuẩn vệ sinh, môi trường hoạt động và ngân sách đầu tư.
