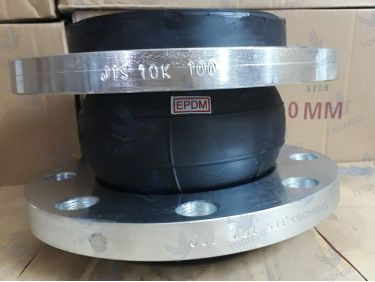

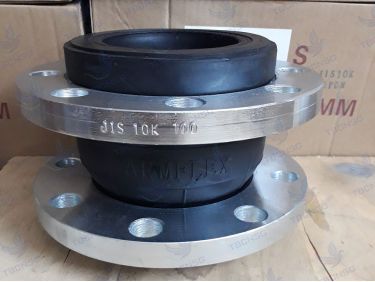

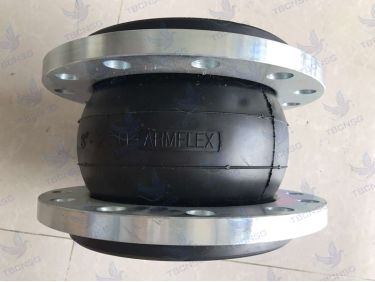

Khớp nối cao su chống rung Armflex AMS Series nối bích là một thiết bị cơ khí quan trọng được lắp đặt trong hệ thống đường ống nhằm mục đích hấp thụ rung động, giảm tiếng ồn và bù đắp các sai lệch về nhiệt độ hoặc áp suất. Đây là dòng sản phẩm Single-Sphere Connector (khớp nối đơn) với thiết kế Floating Flange (mặt bích xoay), giúp việc lắp đặt trở nên linh hoạt và dễ dàng hơn bao giờ hết. Sản phẩm này thường được sử dụng để thay thế cho các dòng khớp nối cao su thông thường không có vòng chân không hoặc các loại khớp nối kim loại cứng nhắc trong các hệ thống bơm, chiller và xử lý nước. Đối với các kỹ sư vận hành tại nhà máy hoặc các đơn vị nhà thầu cơ điện, Armflex AMS Series là lựa chọn hàng đầu để bảo vệ máy bơm và các thiết bị đắt tiền khỏi các tác động tiêu cực của hiện tượng búa nước và rung chấn cơ khí.
Để hiểu rõ hơn về tính năng và cách vận hành, quý khách có thể tìm hiểu thêm Khớp nối cao su chống rung Armflex AMS Series là gì? nhằm có cái nhìn tổng quan nhất trước khi quyết định đầu tư cho hệ thống của mình.
Thông số kỹ thuật chi tiết của model Armflex AMS
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi cung cấp thông số kỹ thuật chính xác từ nhà sản xuất để đảm bảo quý khách hàng lựa chọn đúng model cho ứng dụng cụ thể:
- Model: AMS Series (Single-Sphere).
- Kiểu kết nối: Nối bích (Floating Flange - Mặt bích xoay linh hoạt).
- Tiêu chuẩn mặt bích: SS41 (Thép carbon), có thể thay đổi theo yêu cầu (JIS 10K, ANSI 150, PN16, BS4504).
- Thân khớp nối (Tube and Cover): 100% EPDM (Ethylene Propylene Diene Monomer).
- Lớp gia cường (Reinforcing Fabric): Polyester cường độ cao.
- Vòng gia cố (Wire): Hard Steel Wire Ring (Vòng thép cứng).
- Vòng chân không (Vacuum Ring): SUS304 (Thép không gỉ 304).
- Áp suất làm việc: Thường đạt 16 Bar (tùy kích cỡ).
- Nhiệt độ làm việc: -10°C đến 120°C (đối với vật liệu EPDM).
- Môi chất sử dụng: Nước sạch, nước thải, nước nóng, axit loãng, kiềm.
Đặc điểm nổi trội của khớp nối Armflex AMS Series
Sản phẩm Khớp nối cao su chống rung Armflex AMS Series nối bích sở hữu những đặc tính kỹ thuật vượt trội mà không phải dòng khớp nối nào trên thị trường cũng có được. Đầu tiên phải kể đến vật liệu 100% EPDM cho cả lớp trong và lớp ngoài. Điều này giúp sản phẩm có khả năng kháng tia UV, chịu được thời tiết khắc nghiệt và các loại hóa chất nhẹ tốt hơn hẳn so với các loại cao su tổng hợp pha trộn.
Điểm nhấn công nghệ quan trọng nhất chính là Vacuum Ring bằng SUS304. Trong các hệ thống có áp suất âm (hút) hoặc khi bơm khởi động/dừng đột ngột tạo ra lực hút chân không, các loại khớp nối thông thường dễ bị móp méo hoặc xẹp lại, gây hỏng cấu trúc. Vòng chân không bằng inox 304 giúp AMS Series giữ vững hình dáng và độ bền cơ học trong mọi điều kiện vận hành. Ngoài ra, việc sử dụng Polyester làm lớp vải gia cường thay vì nylon thông thường giúp tăng khả năng chịu áp suất và giảm độ dãn nở nhiệt không mong muốn.
Hơn nữa, thiết kế mặt bích xoay (Floating Flange) bằng thép SS41 cho phép kỹ sư dễ dàng căn chỉnh lỗ bu lông mà không cần phải xoay toàn bộ thân khớp nối, giảm thiểu ứng suất xoắn lên lớp cao su khi lắp đặt tại các vị trí khó trong Phụ kiện đường ống.
Cấu tạo chi tiết của khớp nối cao su Armflex AMS
Một bộ khớp nối AMS hoàn chỉnh được cấu thành từ 5 thành phần chính, mỗi thành phần đảm nhận một vai trò kỹ thuật chuyên biệt:
- Lớp cao su trong và ngoài (EPDM): Lớp trong tiếp xúc trực tiếp với môi chất, chống ăn mòn; lớp ngoài bảo vệ khớp nối khỏi tác động của môi trường bên ngoài.
- Lớp vải gia cường (Polyester): Nằm giữa các lớp cao su, đóng vai trò như "khung xương" giúp khớp nối chịu được áp suất vận hành cao mà không bị nổ.
- Vòng thép cứng (Hard Steel Wire Ring): Được đúc ở hai đầu phần cao su tiếp xúc với mặt bích, giúp cố định hình dạng của phần đầu nối và ngăn không cho cao su bị tuột khỏi mặt bích khi chịu áp lực.
- Vòng chân không (SUS304 Vacuum Ring): Đảm bảo khớp nối không bị biến dạng dưới tác động của áp suất âm.
- Mặt bích (SS41 Flanges): Bộ phận kết nối trực tiếp với đường ống, có thể xoay tự do quanh thân cao su trước khi siết bu lông.
So sánh Armflex AMS Series và Armflex AMD Series
Trong danh mục sản phẩm của hãng Armflex, người dùng thường phân vân giữa dòng AMS và AMD. Dưới đây là sự khác biệt cơ bản để quý khách dễ dàng lựa chọn:
| Đặc điểm | Armflex AMS Series | Armflex AMD Series |
|---|---|---|
| Cấu tạo | Single-Sphere (Đơn cầu) | Double-Sphere (Đôi cầu) |
| Chiều dài lắp đặt | Ngắn, tiết kiệm không gian | Dài hơn |
| Khả năng hấp thụ | Tốt cho rung động cao tần | Cực tốt cho các chuyển vị lớn (dãn, nén, lệch tâm) |
| Ứng dụng | Vị trí không gian hẹp, đầu bơm | Đường ống dài, khu vực có độ sụt lún cao |
Ứng dụng thực tế của khớp nối mềm cao su Armflex AMS
Với kinh nghiệm nhiều năm cung cấp thiết bị cho các dự án lớn, TBCNSG đã cung cấp và hỗ trợ lắp đặt Single-Sphere Connector model AMS cho rất nhiều công trình trọng điểm. Cụ thể, chúng tôi đã triển khai lắp đặt dòng sản phẩm này cho hệ thống chiller và tháp giải nhiệt tại các nhà máy sản xuất linh kiện điện tử ở KCN VSIP (Bình Dương) và các hệ thống xử lý nước thải tại KCN Amata (Đồng Nai). Sản phẩm cũng là lựa chọn tin cậy cho các tòa nhà cao tầng tại TP. Hồ Chí Minh và các trạm bơm nước sạch tại Vũng Tàu.
Các ứng dụng phổ biến bao gồm:
- Lắp đặt tại đầu hút và đầu đẩy của máy bơm ly tâm để triệt tiêu rung động truyền vào đường ống.
- Hệ thống điều hòa không khí trung tâm (HVAC).
- Hệ thống phòng cháy chữa cháy (PCCC) trong các tòa nhà và nhà xưởng.
- Đường ống dẫn hóa chất nhẹ hoặc nước thải trong các khu công nghiệp.
Việc sử dụng Khớp nối mềm Armflex giúp kéo dài tuổi thọ của các thiết bị đắt tiền như van, đồng hồ đo lưu lượng và máy bơm.
Bảng kích thước và thông số lựa chọn model AMS
Dưới đây là bảng kích thước tiêu chuẩn cho dòng AMS để quý khách tham khảo khi thiết kế hệ thống:
| Kích thước danh định (DN) | Chiều dài (L - mm) | Nén (mm) | Dãn (mm) | Lệch tâm (mm) | Góc lệch (độ) |
|---|---|---|---|---|---|
| DN50 (2") | 105 | 12 | 8 | 10 | 15 |
| DN80 (3") | 130 | 15 | 10 | 12 | 15 |
| DN100 (4") | 135 | 19 | 12 | 15 | 15 |
| DN150 (6") | 180 | 20 | 14 | 22 | 15 |
| DN200 (8") | 210 | 25 | 16 | 22 | 15 |
Báo giá khớp nối cao su chống rung Armflex AMS Series
Giá của Khớp nối mềm Armflex AMS phụ thuộc vào kích thước (DN), tiêu chuẩn mặt bích (JIS, ANSI, PN) và số lượng đơn đặt hàng. Do biến động của giá nguyên liệu thép SS41 và cao su EPDM, chúng tôi cung cấp bảng giá tham khảo dưới đây (vui lòng liên hệ trực tiếp để có giá chính xác nhất):
- Kích thước nhỏ (DN50 - DN100): Từ 800.000 VNĐ - 2.500.000 VNĐ.
- Kích thước trung bình (DN125 - DN250): Từ 3.000.000 VNĐ - 7.500.000 VNĐ.
- Kích thước lớn (Trên DN300): Liên hệ báo giá theo dự án.
Tại sao nên mua Armflex AMS Series tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp vật tư ngành nước và Flexible joint tại Việt Nam. Khi mua hàng tại TBCNSG, quý khách sẽ nhận được những giá trị khác biệt:
- Chuyên môn kỹ thuật: Đội ngũ kỹ sư của chúng tôi không chỉ bán hàng mà còn tư vấn giải pháp lắp đặt tối ưu, tính toán độ dãn nở đường ống để chọn model phù hợp nhất.
- Nguồn gốc rõ ràng: Cam kết hàng chính hãng Armflex, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
- Hàng sẵn kho: Chúng tôi luôn lưu kho số lượng lớn các size từ DN50 đến DN600 để đáp ứng tiến độ gấp của công trình.
- Hỗ trợ sau bán hàng: Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại công trình nếu khách hàng gặp khó khăn trong việc lắp đặt thay thế.
- Vị trí thuận lợi: Với kho hàng tại khu vực phía Nam, chúng tôi giao hàng nhanh chóng đến các tỉnh Bình Dương, Đồng Nai, Long An, Vũng Tàu và TP.HCM.
Câu hỏi thường gặp về sản phẩm
1. Khớp nối Armflex AMS có chịu được hóa chất không?
Với cấu tạo từ 100% EPDM, sản phẩm chịu được các loại hóa chất nhẹ, axit loãng, kiềm và nước thải y tế. Tuy nhiên, nếu môi chất là dầu hoặc xăng, quý khách cần chuyển sang dòng vật liệu NBR để đảm bảo độ bền.
2. Vòng chân không SUS304 có thực sự cần thiết?
Rất cần thiết nếu khớp nối lắp ở đầu hút của máy bơm hoặc trong các hệ thống có áp suất thay đổi liên tục. Nó ngăn chặn tình trạng móp méo thân cao su, bảo vệ cấu trúc Polyester bên trong không bị gãy gập.
3. Tôi có thể yêu cầu mặt bích bằng Inox 304 thay vì SS41 không?
Hoàn toàn được. TBCNSG hỗ trợ thay đổi vật liệu mặt bích sang Inox 304 hoặc Inox 316 theo yêu cầu đặc thù của môi trường lắp đặt (như gần biển hoặc nhà máy thực phẩm).
Liên hệ nhận tư vấn và báo giá ngay
Quý khách hàng đang tìm kiếm giải pháp chống rung hiệu quả cho hệ thống đường ống? Đừng ngần ngại liên hệ với đội ngũ kỹ thuật của TBCNSG để nhận tư vấn chuyên sâu về dòng Khớp nối cao su chống rung Armflex AMS Series nối bích. Chúng tôi cam kết mang đến sản phẩm chất lượng nhất với mức giá cạnh tranh và dịch vụ hỗ trợ tận tâm.
Hãy gọi ngay cho chúng tôi để nhận ưu đãi chiết khấu tốt nhất cho dự án của bạn!
