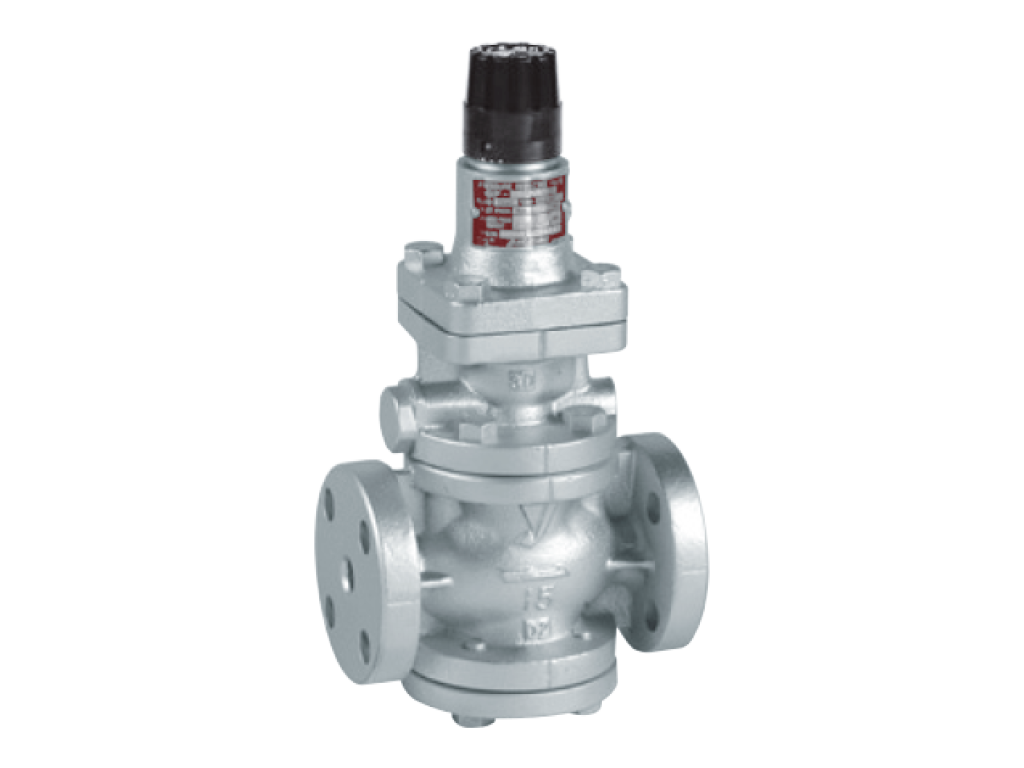

Van giảm áp Yoshitake GP-1001V là dòng van điều áp dạng Pilot-operated (tác động gián tiếp) cao cấp, được thiết kế chuyên biệt cho hệ thống hơi nóng (Steam). Với khả năng kiểm soát áp suất đầu ra cực kỳ chính xác và ổn định ngay cả khi lưu lượng thay đổi đột ngột, model này là lựa chọn hàng đầu cho các quy trình công nghiệp đòi hỏi sự khắt khe về nhiệt độ và áp suất.
Tổng quan về model van giảm áp Yoshitake GP-1001V
Sản phẩm Yoshitake GP-1001V thuộc phân khúc van giảm áp hiệu suất cao của thương hiệu Yoshitake Nhật Bản. Điểm khác biệt lớn nhất của model này so với các dòng thông thường là cấu tạo màng ngăn bằng thép không gỉ (Stainless Steel) và cơ chế Pilot giúp van chịu được môi trường làm việc khắc nghiệt, tuổi thọ vận hành lâu dài.
Thân van được đúc từ gang dẻo (Ductile Iron), cho phép chịu được áp lực đầu vào lên đến 1.0 MPa. Thiết kế kết nối mặt bích tiêu chuẩn JIS 10K giúp việc lắp đặt vào hệ thống đường ống công nghiệp trở nên dễ dàng và chắc chắn hơn.
Thông số kỹ thuật chi tiết Yoshitake GP-1001V
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | GP-1001V |
| Thương hiệu | Yoshitake (Nhật Bản) |
| Môi chất sử dụng | Hơi nóng (Steam) |
| Áp suất đầu vào | 0.1 - 1.0 MPa (1 - 10 kgf/cm2) |
| Áp suất đầu ra | 0.05 - 0.9 MPa (50% áp suất đầu vào trở xuống) |
| Nhiệt độ tối đa | 220°C |
| Vật liệu thân van | Gang dẻo (Ductile Iron - FCD450) |
| Vật liệu đĩa và ghế van | Thép không gỉ (Stainless Steel) |
| Kiểu kết nối | Mặt bích JIS 10K FF |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
Kích thước và bản vẽ kỹ thuật
Việc nắm rõ kích thước lắp đặt của Yoshitake GP-1001V giúp kỹ sư thiết kế hệ thống đường ống chính xác, tránh sai sót khi thi công. Van có thiết kế gọn gàng nhưng vẫn đảm bảo khoang chứa Pilot đủ lớn để phản ứng nhanh với sự thay đổi áp suất.
- Chiều dài (L): Tùy thuộc vào size đường ống (Ví dụ DN50 có L khoảng 220mm).
- Chiều cao (H): Thiết kế đứng với lò xo điều chỉnh nằm phía trên, thuận tiện cho việc thao tác.
- Trọng lượng: Cấu tạo gang dẻo giúp van có trọng lượng tối ưu, giảm tải trọng cho giá đỡ đường ống.
Ứng dụng thực tế và kinh nghiệm lắp đặt
Trong quá trình triển khai dự án, đội ngũ kỹ thuật của TBCNSG đã trực tiếp lắp đặt hệ thống van giảm áp Yoshitake GP-1001V cho nhà máy dệt nhuộm tại Khu công nghiệp VSIP (Bình Dương). Hệ thống yêu cầu duy trì áp suất hơi tại buồng sấy ở mức 3.0 bar ổn định để đảm bảo chất lượng vải.
Kinh nghiệm thực tế: Để van hoạt động bền bỉ, chúng tôi luôn khuyến nghị khách hàng lắp đặt kèm theo một bộ lọc y (Strainer) phía trước van để ngăn chặn rác và xỉ hàn làm kẹt màng Pilot. Ngoài ra, việc lắp đặt bẫy hơi (Steam Trap) trước van là bắt buộc để loại bỏ nước ngưng, tránh hiện tượng thủy kích gây hỏng màng ngăn inox của van.
Hướng dẫn lắp đặt van giảm áp Yoshitake GP-1001V
Để đảm bảo hiệu suất giảm áp tốt nhất, kỹ thuật viên cần tuân thủ các bước sau:
- Vệ sinh đường ống: Thổi sạch bụi bẩn, xỉ hàn trong ống trước khi lắp van.
- Hướng lắp đặt: Lắp van theo chiều mũi tên đúc trên thân van (chiều dòng chảy). Trục lò xo phải hướng lên trên theo phương thẳng đứng.
- Khoảng cách: Nên để một đoạn ống thẳng ít nhất 10 lần đường kính ống ở phía trước và 5 lần ở phía sau van để dòng chảy ổn định.
- Điều chỉnh áp suất: Vặn vít điều chỉnh trên đỉnh van từ từ. Vặn theo chiều kim đồng hồ để tăng áp suất đầu ra và ngược lại.
Phụ kiện tương thích và linh kiện thay thế
Tại kho của TBCNSG, chúng tôi luôn có sẵn các phụ kiện đi kèm để tạo thành một cụm van giảm áp hoàn chỉnh:
- Đồng hồ đo áp suất: Để theo dõi áp suất đầu vào và đầu ra (thường dùng loại Wise hoặc Wika).
- Van bi/Van cửa: Lắp trước và sau van giảm áp để phục vụ bảo trì.
- Van an toàn: Lắp phía sau van giảm áp để bảo vệ hệ thống khi có sự cố quá áp.
- Linh kiện thay thế: Màng ngăn (Diaphragm) và bộ Pilot kit chính hãng Yoshitake luôn sẵn hàng.
Tải Datasheet Yoshitake GP-1001V PDF
Quý khách hàng và các đơn vị tư vấn thiết kế cần tài liệu kỹ thuật chi tiết bao gồm biểu đồ lưu lượng (Flow Chart) và thông số vật liệu chi tiết, vui lòng liên hệ trực tiếp với bộ phận kỹ thuật của TBCNSG. Chúng tôi sẽ cung cấp Datasheet Yoshitake GP-1001V bản gốc từ hãng để hỗ trợ bóc tách khối lượng và tính toán sụt áp.
Yêu cầu báo giá và hỗ trợ kỹ thuật
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín lâu năm trong lĩnh vực cung cấp thiết bị nhiệt và van công nghiệp. Chúng tôi cam kết:
- Sản phẩm chính hãng: Nhập khẩu trực tiếp từ Yoshitake Nhật Bản/Thái Lan.
- Đầy đủ giấy tờ: Cung cấp CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) hợp lệ.
- Bảo hành: 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật trọn đời.
- Đội ngũ chuyên gia: Tư vấn giải pháp tối ưu, giúp khách hàng chọn đúng size van dựa trên lưu lượng thực tế, tránh lãng phí hoặc thiếu hụt công suất.
Để nhận báo giá van giảm áp Yoshitake GP-1001V tốt nhất cho dự án hoặc đại lý, quý khách vui lòng liên hệ với hotline của chúng tôi. Đội ngũ kỹ sư sẽ phản hồi và gửi báo giá chi tiết trong vòng 30 phút.
