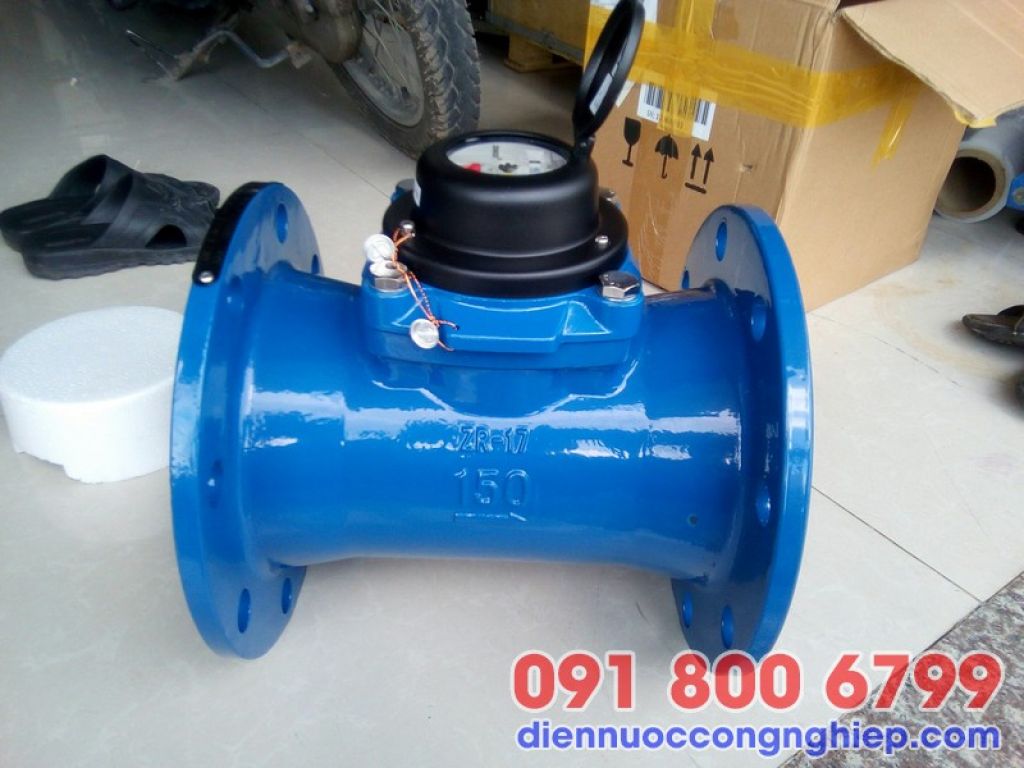

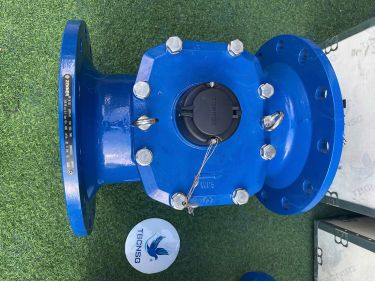

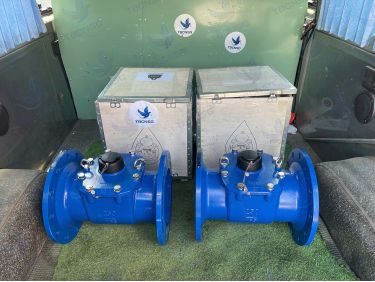

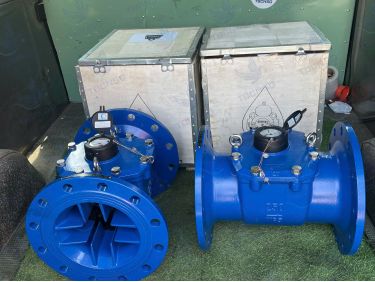

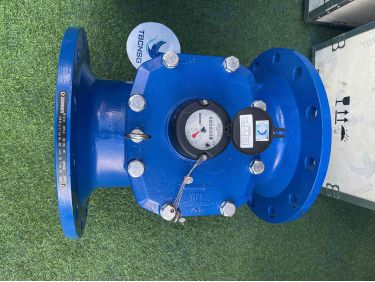

Đồng hồ nước Zenner WPH-N mặt bích - Giải pháp đo lưu lượng chính xác cho hệ thống nước lớn
Trong các hệ thống cấp nước công nghiệp, khu đô thị, nhà máy xử lý nước thải hay các trạm bơm có lưu lượng lớn, việc đo đếm chính xác lưu lượng nước đóng vai trò then chốt trong quản lý vận hành và kiểm soát thất thoát. Đồng hồ nước Zenner WPH-N mặt bích là dòng đồng hồ đo lưu lượng kiểu Woltman trục ngang, được thiết kế chuyên biệt cho các đường ống có lưu lượng lớn, đáp ứng yêu cầu khắt khe về độ chính xác, độ bền và khả năng tích hợp vào hệ thống giám sát tự động.
Đồng hồ nước Zenner WPH-N là gì?
Đồng hồ nước Zenner WPH-N là thiết bị đo lưu lượng nước kiểu tuabin Woltman có trục tuabin song song với dòng chảy. Sản phẩm được sản xuất bởi Zenner International GmbH & Co. KG - thương hiệu đến từ Đức, nổi tiếng toàn cầu trong lĩnh vực thiết bị đo lường nước. Đồng hồ sử dụng kết nối mặt bích theo tiêu chuẩn DIN PN16, phù hợp lắp đặt trên các tuyến ống có đường kính từ DN50 đến DN500.
Với nguyên lý đo dựa trên tốc độ dòng chảy qua tuabin, WPH-N cho phép đo chính xác ngay cả ở lưu lượng nhỏ, đồng thời chịu được lưu lượng đỉnh cao mà không gây tổn thất áp suất lớn. Đây là lựa chọn hàng đầu cho các hệ thống cấp nước đô thị, khu công nghiệp, nhà máy sản xuất và hệ thống xử lý nước thải.
Đặc điểm nổi bật của đồng hồ nước Zenner WPH-N mặt bích
Thiết kế Woltman trục ngang - Đo lưu lượng lớn hiệu quả
Đồng hồ WPH-N thuộc dòng Woltman parallel, với trục tuabin nằm song song với ống dẫn nước. Thiết kế này giúp giảm thiểu tổn thất áp suất và mở rộng dải đo, đặc biệt hiệu quả khi lưu lượng nước lớn và tương đối ổn định. Tuabin được tối ưu hóa thủy động học, đảm bảo khởi động ở lưu lượng nhỏ và có đủ dự trữ công suất để đo chính xác các đỉnh lưu lượng.
Bộ đếm khô, cách ly hoàn toàn với dòng nước
Đồng hồ sử dụng bộ đếm khô (dry dial), các bộ phận cơ khí bên trong được đặt trong môi trường chân không, cách ly hoàn toàn với dòng nước. Nhờ đó, mặt số luôn khô ráo, không bị đọng nước, không bị ăn mòn hay hoen ố, giúp việc đọc chỉ số trở nên dễ dàng và chính xác trong suốt thời gian dài. Truyền động từ tính giữa tuabin và bộ đếm loại bỏ nguy cơ rò rỉ qua trục cơ khí.
Thân đồng hồ gang phủ epoxy chống ăn mòn
Thân đồng hồ được chế tạo từ gang đúc, phủ lớp epoxy bên trong và bên ngoài đạt tiêu chuẩn cho nước uống. Lớp phủ này bảo vệ đồng hồ khỏi tác động của môi trường ẩm ướt, hóa chất và các tạp chất trong nước, kéo dài tuổi thọ thiết bị ngay cả trong điều kiện vận hành khắc nghiệt.
Khả năng nâng cấp cảm biến xung linh hoạt
Một ưu điểm vượt trội của WPH-N là khả năng gắn thêm cảm biến xung (reed contact, cảm biến quang, cảm biến inductive-NAMUR) ngay tại hiện trường mà không cần phá vỡ tem kiểm định. Điều này cho phép tích hợp đồng hồ vào hệ thống SCADA, tự động hóa hoặc các hệ thống giám sát từ xa một cách dễ dàng và linh hoạt.
Độ bền và độ ổn định cao
Ổ trục tuabin được thiết kế đặc biệt với ma sát thấp, giúp đồng hồ duy trì độ chính xác lâu dài. Khả năng chịu quá tải cao, dải đo rộng và tổn thất áp suất thấp là những yếu tố then chốt giúp WPH-N hoạt động ổn định trong nhiều điều kiện lưu lượng khác nhau, từ dòng chảy nhỏ đến lưu lượng đỉnh đột ngột.
Thông số kỹ thuật đồng hồ nước Zenner WPH-N
| Thông số | Chi tiết |
|---|---|
| Model | WPH-N |
| Thương hiệu | Zenner - Đức |
| Kiểu đồng hồ | Woltman trục ngang, tuabin song song |
| Kích thước | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, DN500 |
| Kết nối | Mặt bích DIN PN16 |
| Lưu lượng danh định (Qn) | Từ 15 m³/h (DN50) đến 1500 m³/h (DN500) |
| Lưu lượng tối đa (Qmax) | Từ 50 m³/h (DN50) đến 4000 m³/h (DN500) |
| Lưu lượng tối thiểu (Qmin) | Từ 0,45 m³/h (DN50) đến 45 m³/h (DN500) |
| Cấp đo lường | Class B |
| Áp lực làm việc | 0,3 - 16 bar |
| Nhiệt độ làm việc | 0 - 50°C (nước lạnh) |
| Vật liệu thân | Gang đúc phủ epoxy |
| Mặt số | Kính chịu lực, khô, hiển thị trực tiếp |
| Đơn vị hiển thị | m³ và lít |
| Tiêu chuẩn | ISO 4064, DIN 2501 |
| Xuất xứ | Thương hiệu Đức, nhà máy tại Trung Quốc |
Bảng lưu lượng theo kích thước đồng hồ Zenner WPH-N
| DN (mm) | Qn (m³/h) | Qmax (m³/h) | Qmin (m³/h) | Chiều dài L (mm) |
|---|---|---|---|---|
| 50 | 15 | 50 | 0,45 | 200 |
| 65 | 25 | 80 | 0,75 | 200 |
| 80 | 40 | 150 | 0,8 | 225 |
| 100 | 60 | 200 | 1,2 | 250 |
| 125 | 100 | 350 | 2 | 250 |
| 150 | 150 | 350 | 3,5 | 300 |
| 200 | 250 | 650 | 6,5 | 350 |
| 250 | 400 | 1200 | 12 | 450 |
| 300 | 600 | 1500 | 18 | 500 |
| 400 | 1000 | 2500 | 30 | 600 |
| 500 | 1500 | 4000 | 45 | 800 |
Ứng dụng của đồng hồ nước Zenner WPH-N mặt bích
Nhờ khả năng đo lưu lượng lớn với độ chính xác cao, đồng hồ nước Zenner WPH-N được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống cấp nước đô thị, khu công nghiệp, khu chế xuất.
- Trạm bơm cấp nước, trạm xử lý nước thải.
- Nhà máy sản xuất, nhà máy điện, nhà máy hóa chất.
- Hệ thống tưới tiêu nông nghiệp quy mô lớn.
- Đo tổng lưu lượng nước đầu nguồn, kiểm soát thất thoát nước.
- Lắp đặt sau máy bơm, bồn xả hoặc tại các vị trí đầu nguồn nước.
Lợi ích khi sử dụng đồng hồ nước Zenner WPH-N
- Đo đếm chính xác: Cấp chính xác B, sai số thấp ngay cả ở lưu lượng nhỏ, giúp kiểm soát lưu lượng hiệu quả.
- Tuổi thọ cao: Thân gang phủ epoxy, ổ trục ma sát thấp, bộ đếm khô cách ly nước giúp đồng hồ hoạt động bền bỉ trong nhiều năm.
- Tổn thất áp suất thấp: Thiết kế Woltman tối ưu giúp giảm tổn thất năng lượng cho hệ thống bơm.
- Dễ dàng tích hợp: Có thể gắn cảm biến xung để truyền dữ liệu về hệ thống giám sát mà không cần thay thế đồng hồ.
- Đọc số dễ dàng: Mặt số kính khô, số hiển thị lớn, rõ ràng, không bị mờ theo thời gian.
- Lắp đặt linh hoạt: Có thể lắp đặt ở vị trí ngang, dọc hoặc nghiêng tùy theo tuyến ống.
- Chi phí vận hành thấp: Ít cần bảo trì, không tiêu thụ điện năng, hoạt động cơ học hoàn toàn.
Hướng dẫn lắp đặt đồng hồ nước Zenner WPH-N mặt bích
Để đồng hồ hoạt động chính xác và ổn định, cần tuân thủ một số nguyên tắc lắp đặt cơ bản:
- Đảm bảo đường ống được xả sạch trước khi lắp đặt, không còn cặn bẩn, rác thải xây dựng.
- Chiều mũi tên trên thân đồng hồ phải trùng với hướng dòng chảy của nước.
- Lắp đặt đồng hồ ở vị trí ngang, dọc hoặc nghiêng; không lắp đầu ngược.
- Cần có đoạn ống thẳng trước đồng hồ (tối thiểu 5D) và sau đồng hồ (tối thiểu 3D) để dòng chảy ổn định.
- Sử dụng gioăng làm kín phù hợp giữa mặt bích đồng hồ và mặt bích đường ống.
- Siết bu lông đều tay, đúng lực, tránh làm biến dạng mặt bích.
- Nên lắp van trước và sau đồng hồ để thuận tiện cho việc bảo trì, thay thế.
- Lắp đặt đồng hồ ở vị trí dễ quan sát và thuận tiện cho việc đọc chỉ số.
Bảo trì và kiểm định đồng hồ nước Zenner WPH-N
Đồng hồ WPH-N là thiết bị cơ học, yêu cầu bảo trì tối thiểu. Tuy nhiên, để đảm bảo độ chính xác lâu dài, nên thực hiện các bước sau:
- Kiểm tra định kỳ tình trạng mặt số, độ kín của các mối nối và mặt bích.
- Vệ sinh bên ngoài đồng hồ bằng khăn ẩm, tránh dùng hóa chất mạnh.
- Kiểm tra và hiệu chuẩn đồng hồ theo quy định của cơ quan đo lường địa phương.
- Nếu phát hiện mặt số bị mờ, nước lọt vào buồng đo hoặc chỉ số nhảy bất thường, cần liên hệ đơn vị cung cấp để kiểm tra.
- Thay thế gioăng làm kín định kỳ để tránh rò rỉ nước tại vị trí kết nối.
Vì sao nên chọn đồng hồ nước Zenner WPH-N tại TBCNSG.com?
TBCNSG.com - Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn - là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Khi mua đồng hồ nước Zenner WPH-N mặt bích tại TBCNSG.com, quý khách hàng được hưởng:
- Sản phẩm chính hãng Zenner, có đầy đủ giấy tờ kiểm định chất lượng.
- Bảo hành 12 tháng, hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
- Đội ngũ kỹ sư tư vấn chọn đúng size, đúng loại đồng hồ phù hợp với hệ thống.
- Hàng có sẵn tại kho, giao nhanh trong ngày.
- Xuất hóa đơn VAT đầy đủ cho doanh nghiệp.
- Giá cạnh tranh, chiết khấu hấp dẫn cho đơn hàng số lượng lớn.
Quý khách hàng có nhu cầu đặt mua hoặc nhận báo giá đồng hồ nước Zenner WPH-N mặt bích, vui lòng liên hệ:
- Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
- Website: TBCNSG.com
Kết luận
Đồng hồ nước Zenner WPH-N mặt bích là giải pháp đo lưu lượng nước lý tưởng cho các hệ thống có lưu lượng lớn, đòi hỏi độ chính xác cao và khả năng tích hợp linh hoạt. Với thiết kế Woltman trục ngang, bộ đếm khô cách ly nước, thân gang phủ epoxy và khả năng gắn cảm biến xung, sản phẩm đáp ứng đầy đủ các yêu cầu khắt khe của hệ thống cấp nước công nghiệp và đô thị. Liên hệ ngay TBCNSG.com để được tư vấn và báo giá tốt nhất.
