Van một chiều AUT lá lật, PN16

Thông tin sản phẩm

AUT là thương hiệu van uy tín đến từ Malaisya, với đa dạng dòng sản phẩm: Van an toàn, van chữ Y, van bướm, van cổng (ty chìm, ty nổi), Van 1 chiều, van cầu... đang được sử dụng rộng rãi tại thị trường Việt Nam bởi giá thành rẻ, dễ bảo dưỡng và chất lượng sản phẩm ổn định.

Các kích cỡ có sẵn: DN50, DN65, DN80, DN100, DN125, DN150, DN200.

Van một chiều lá lật AUT series BS5153 - PN16 là dòng van chặn nối bích, với thiết kế đặc trưng chống dòng chảy ngược:

• - Lá van nghiêng góc 45o giúp cửa van dễ dàng đóng
• - Đường kính cổng xả DN 50-300 mm
• - Kết nối: mặt bích
• - Thiết kế 2 mặt bích giúp van giảm tối đa trọng lượng và kích thước so với các loại van thông thường
• - Đồng thời van có thể dễ dàng lắp đặt theo cả 2 phương thẳng đứng và nằm ngang trong hệ thống dẫn. (lưu ý khi lắp đặt chú ý không để van bị lệch, nghiêng sẽ khiến lá van đóng khó kín hoàn toàn)
• - Kết cấu bền vững với vật liệu chính là gang cầu/gang xám bền - theo yêu cầu (gang cầu bền hơn và giúp giảm trọng lượng van đáng kể so với vật liệu gang xam)
• - Toàn bộ mặt trong và ngoài van đều được sơn phủ bảo vệ một lớp Epoxy dày (250 micron)
• - Nhiệt độ hoạt động: -10 đến +80oC
• - Áp suất hoạt động: PN=16 kgf/cm2
• - Thích hợp ứng dụng cho hệ thống cấp thoát nước, hệ thống HVAC (sưởi ấm-thông gió-điều hòa không khí), PCCC...

Lưu ý: Van 1 chiều lá lật AUT-BS5153 series là dòng van chặn được thiết kế theo tiêu chuẩn cơ sở, mọi yêu cầu khác như kích thước van, ống xả, mặt bích hay vật liệu chế tạo van, môi trường hoạt động, vùng giới hạn nhiệt độ cao,... xin vui lòng liên hệ để được tư vấn, đặt hàng.

- Với tính năng chính là ngăn dòng chảy ngược, van 1 chiều còn có các tên gọi khác: van hãm, van điều tiết, van khóa, van chặn, van kiểm tra (Check valve)

- Vật liệu chế tạo:

• Thân, ca-bô (bonnet), đĩa van (cửa cổng) được làm từ gang xám/ gang cầu (gang dẻo) cứng, chịu va đập tốt và có tuổi thọ bền hơn
• Đế van và đai ốc đĩa van làm bằng đồng
• Trục van làm từ thép không gỉ
• Gioăng làm từ NBR

- Được sơn phủ bảo vệ cả mặt trong và ngoài bằng lớp Epoxy dày

- DN từ 50-300 mm

- Kết nối PN10/ PN16

- Áp suất thực nghiệm đối với thân van: 15bar/24bar (cho kết nối PN10/16)

- Áp suất thực nghiệm đối với chân đỡ (seat) là 11bar/ 17.6 bar (tương ứng với kết nối PN10/16)

- Ứng dụng: Thích hợp cho hệ thống cấp thoát nước, hệ thống nước PCCC, hệ thống nhiệt hơi, làm mát, thông gió, điều hòa không khí..

Kích thước của van một chiều AUT

Van một chiều AUT DN50

• DN50 lắp đường ống phi Φ60mm (2")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN65

• DN65 lắp đường ống phi Φ73mm (2½")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN80

• DN80 lắp đường ống phi Φ90mm (3")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN100

• DN100 lắp đường ống phi Φ114mm (4")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN125

• DN125 lắp đường ống phi Φ141mm (5")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN150

• DN150 lắp đường ống phi Φ168mm (6")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN200

• DN200 lắp đường ống phi Φ219mm (8")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN250

• DN250 lắp đường ống phi Φ273mm (10")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

Van một chiều AUT DN300

• DN300 lắp đường ống phi Φ324mm (12")
• Kết nối: mặt bích
• Thiết kế 2 mặt bích giúp cho van giảm tối đa trọng lượng và kích thước so với các loại van thông thường.
• Van có thể được lắp đặt theo phương thẳng đứng và nằm ngang trong hệ thống dẫn
• Kết cấu bền vững với vật liệu chính là gang cầu, gang xám
• Trong và ngoài van đều được sơn phủ lớp Epoxy dày
• Giới hạn nhiệt độ hoạt động từ -10 đến 80 °C
• Áp lực hoạt động PN=16 kgf/cm2
• Được sử dụng cho hệ thống cấp thoát nước, sưởi ấm, thông gió, điều hòa không khí

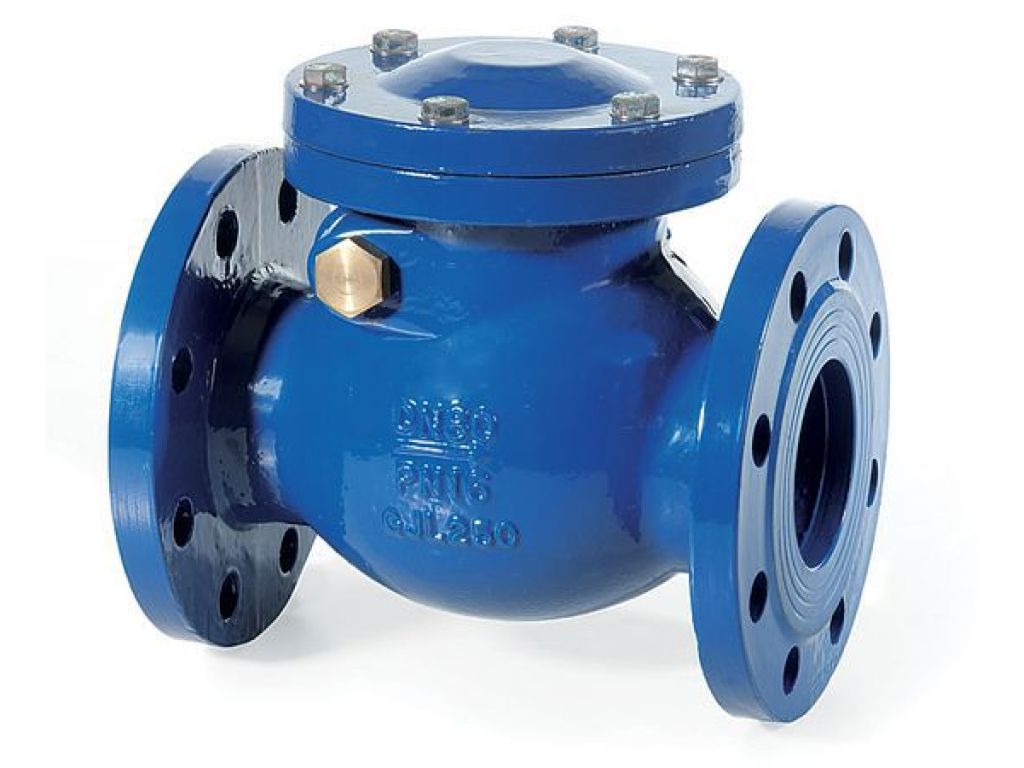

Hình ảnh sản phẩm
