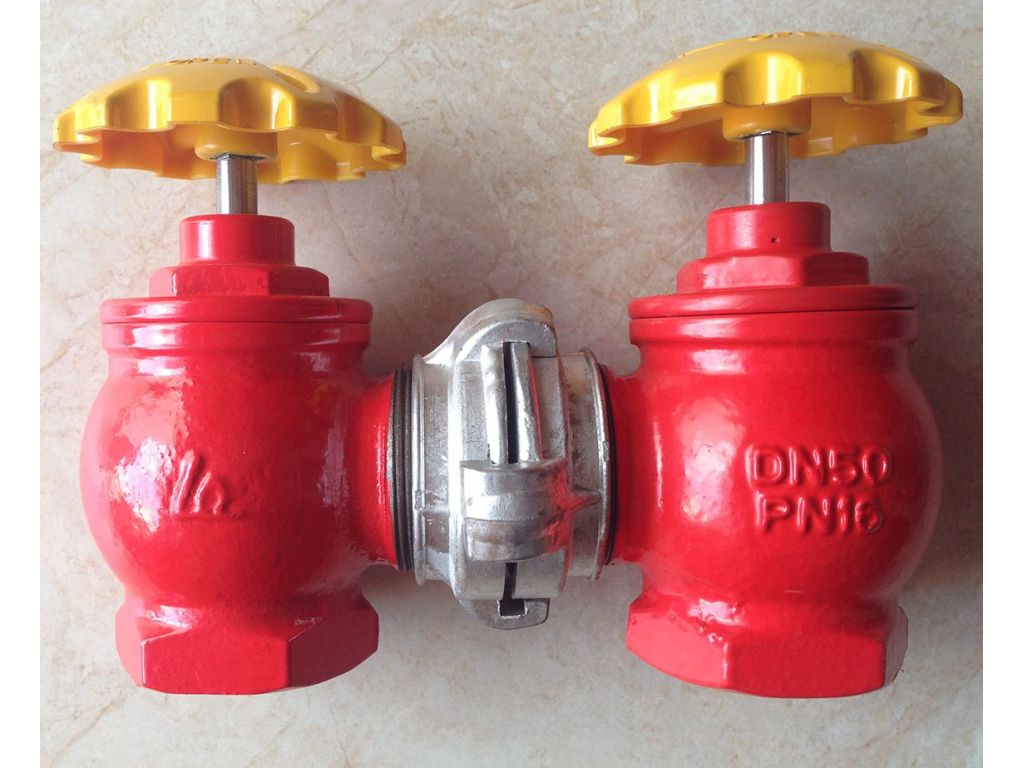

Van góc chữa cháy Shinyi FHIA và FHBA là dòng van góc vách tường được sử dụng phổ biến trong các hệ thống phòng cháy chữa cháy tại Việt Nam. Thiết bị được lắp đặt bên trong tủ PCCC vách tường, kết nối trực tiếp với cuộn vòi và lăng phun để phục vụ công tác chữa cháy tại chỗ. Với hai phiên bản thân gang cầu và thân đồng thau, sản phẩm đáp ứng đa dạng nhu cầu từ công trình dân dụng đến nhà xưởng công nghiệp. Bài viết dưới đây cung cấp đầy đủ thông số kỹ thuật, cấu tạo, báo giá tham khảo và chính sách hỗ trợ kiểm định PCCC cho dòng van này.
Van góc PCCC Shinyi là thiết bị khóa và điều hướng dòng nước chữa cháy, được bố trí cố định trong hộp tủ chữa cháy vách tường. Khi có sự cố cháy, người sử dụng chỉ cần mở tủ, vặn tay van để cấp nước từ đường ống trục đứng ra cuộn vòi, sau đó triển khai vòi và lăng phun về phía đám cháy. Nhờ thiết kế dạng góc 90 độ, van giúp đường ống cấp nước đi gọn trong hộp tủ mà vẫn đảm bảo lưu lượng và áp lực nước theo yêu cầu thiết kế.
Sản phẩm thuộc nhóm Van PCCC Shinyi do nhà máy Shinyi sản xuất, được phân phối chính thức tại Việt Nam với đầy đủ chứng nhận xuất xưởng. Đây là dòng van được nhiều kỹ sư thiết kế chỉ định đích danh trong bản vẽ nhờ tính ổn định về kích thước và khả năng đáp ứng tiêu chuẩn nghiệm thu công trình.
Hai mã hiệu FHIA và FHBA có cùng nguyên lý hoạt động, cùng kích thước kết nối và cùng tiêu chuẩn sản xuất. Điểm khác biệt cốt lõi nằm ở vật liệu chế tạo thân van, kéo theo sự khác biệt về khối lượng, khả năng chống ăn mòn và giá thành.
| Tiêu chí | Van góc Shinyi FHIA | Van góc Shinyi FHBA |
|---|---|---|
| Vật liệu thân van | Gang cầu, sơn epoxy màu đỏ | Đồng thau nguyên khối |
| Khả năng chống ăn mòn | Tốt nhờ lớp sơn epoxy phủ kín bề mặt | Rất cao, đồng thau tự bảo vệ bề mặt |
| Khối lượng | Nặng hơn | Nhẹ hơn, dễ thao tác lắp đặt |
| Môi trường phù hợp | Trong nhà, hành lang, tầng hầm, nhà xưởng | Khu vực ẩm cao, ngoài trời, gần biển |
| Kích thước phổ biến | DN50, DN65 | DN50, DN65 |
| Phân khúc giá | Phổ thông | Cao cấp hơn |
Khi đọc bản vẽ, kỹ sư cần đối chiếu đúng mã hiệu để tránh nhầm lẫn giữa phiên bản gang cầu và đồng thau, bởi hai dòng này tuy tương thích về kết nối nhưng khác nhau về chi phí và tuổi thọ sử dụng.
Bảng dữ liệu dưới đây giúp kỹ sư và phòng thu mua đối chiếu trực tiếp với hồ sơ thiết kế công trình trước khi đặt hàng.
| Thông số | Van góc Shinyi FHIA | Van góc Shinyi FHBA |
|---|---|---|
| Kích cỡ danh nghĩa | DN50, DN65 | DN50, DN65 |
| Áp lực làm việc | PN16 - PN20 | PN16 - PN20 |
| Vật liệu thân và nắp | Gang cầu sơn epoxy | Đồng thau |
| Trục van và đĩa van | Inox chống gỉ | Inox chống gỉ |
| Kiểu kết nối đầu vào | Ren trong theo đường ống cấp nước trục đứng | Ren trong theo đường ống cấp nước trục đứng |
| Kiểu kết nối đầu ra | Ngàm nối nhanh, tương thích ngàm nhôm và ngàm đồng | Ngàm nối nhanh, tương thích ngàm nhôm và ngàm đồng |
| Tiêu chuẩn thiết kế | TCVN 5739-1993, TCVN 6379-1998 | TCVN 5739-1993, TCVN 6379-1998 |
| Nhiệt độ làm việc | Nhiệt độ môi trường thông thường | Nhiệt độ môi trường thông thường |
| Màu sắc nhận diện | Đỏ | Màu đồng tự nhiên |
Việc tuân thủ đúng TCVN 5739-1993 và TCVN 6379-1998 là điều kiện quan trọng để thiết bị được chấp nhận trong quá trình nghiệm thu hệ thống PCCC. Chủ đầu tư và đơn vị thi công nên yêu cầu nhà cung cấp cung cấp đầy đủ tài liệu kỹ thuật kèm thiết bị để phục vụ hồ sơ hoàn công.
Hiểu rõ cấu tạo từng bộ phận giúp người dùng vận hành đúng cách và bảo trì thiết bị hiệu quả trong suốt vòng đời công trình.
Thân van là bộ phận chịu áp lực chính, được chế tạo từ gang cầu đối với mã FHIA và đồng thau đối với mã FHBA. Nắp van được gia công khít với thân, kết hợp gioăng làm kín giúp ngăn nước rò rỉ ra ngoài ngay cả khi hệ thống duy trì áp lực thường xuyên.
Trục van và đĩa van được làm từ inox chống gỉ, đảm bảo không bị oxy hóa trong môi trường ẩm ướt của tủ PCCC. Bề mặt tiếp xúc được gia công chính xác để van đóng mở êm, kín khít hoàn toàn khi ở trạng thái đóng.
Tay vặn được thiết kế theo dạng công thái học, cho phép người thao tác xoay van nhẹ nhàng ngay cả khi hệ thống đang chịu áp lực cao. Đây là yếu tố quan trọng trong tình huống khẩn cấp, khi thời gian xử lý chỉ tính bằng giây.
Đầu ra của van sử dụng khớp nối nhanh theo chuẩn ngàm PCCC đang dùng phổ biến tại Việt Nam, tương thích với cả ngàm nhôm và ngàm đồng. Nhờ đó, cuộn vòi và lăng phun có thể được kết nối nhanh chóng mà không cần thêm phụ kiện chuyển đổi.
Van góc Shinyi được lắp đặt cố định bên trong tủ PCCC vách tường, kết nối với đường ống cấp nước trục đứng bằng ren trong. Đầu ra của van nối với cuộn vòi chữa cháy, đầu cuối cuộn vòi gắn lăng phun cứu hỏa. Toàn bộ cụm thiết bị này thường được bố trí tại hành lang chung cư, sảnh tòa nhà, nhà xưởng sản xuất, trung tâm thương mại và kho hàng.
Nên bố trí van ở độ cao thuận tiện cho việc xoay tay vặn, tránh các vị trí bị che khuất bởi kết cấu xây dựng. Với công trình nhiều tầng, cần tính toán áp lực nước tại từng tầng để chọn phương án van phù hợp; các tầng thấp có áp lực nước cao nên sử dụng dòng Van góc giảm áp PCCC Shinyi (Model FHPA) nhằm đảm bảo an toàn cho người thao tác.
Giá van góc PCCC Shinyi không cố định mà phụ thuộc vào một số yếu tố sau:
| Mã sản phẩm | Kích thước | Chất liệu thân | Tình trạng hàng | Giá tham khảo |
|---|---|---|---|---|
| Van góc Shinyi FHIA | DN50 | Gang cầu sơn epoxy | Sẵn kho | Liên hệ báo giá |
| Van góc Shinyi FHIA | DN65 | Gang cầu sơn epoxy | Sẵn kho | Liên hệ báo giá |
| Van góc Shinyi FHBA | DN50 | Đồng thau | Sẵn kho | Liên hệ báo giá |
| Van góc Shinyi FHBA | DN65 | Đồng thau | Sẵn kho | Liên hệ báo giá |
Để nhận bảng giá chi tiết theo đúng số lượng và chủng loại cần dùng, quý khách vui lòng liên hệ trực tiếp với bộ phận kinh doanh để được tư vấn và báo giá trong thời gian sớm nhất.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp van góc chữa cháy Shinyi FHIA - FHBA chính hãng, cam kết đầy đủ chứng nhận CO, CQ từ nhà máy. Sản phẩm được nhập khẩu và phân phối trực tiếp, không qua trung gian, đảm bảo giá cạnh tranh cùng chính sách chiết khấu hấp dẫn dành cho nhà thầu và dự án.
Đơn vị hỗ trợ cấp tem kiểm định của Cục Cảnh sát PCCC và CNCH, giúp chủ đầu tư và đơn vị thi công thuận lợi trong quá trình nghiệm thu hệ thống phòng cháy chữa cháy. Đây là yếu tố quan trọng giúp rút ngắn thời gian hoàn thiện hồ sơ công trình.
Quý khách có nhu cầu mua van góc PCCC Shinyi chính hãng, vui lòng liên hệ:
Ngoài van góc PCCC, chúng tôi còn cung cấp các thiết bị đồng bộ trong tủ chữa cháy vách tường như vòi chữa cháy, lăng phun cứu hỏa cùng nhiều dòng van công nghiệp, đồng hồ nước và đồng hồ áp suất phục vụ nhu cầu thi công và vận hành công trình.
