Trong quá trình thiết kế hệ thống đường ống công nghiệp tại các nhà máy ở TP.HCM hay Bình Dương, một sai lầm phổ biến mà các kỹ sư thường gặp phải là cố gắng lắp đặt các dòng van cầu thẳng (Globe valve) vào những vị trí góc cua 90 độ bằng cách sử dụng thêm các khớp nối khuỷu (elbow). Việc này không chỉ làm tăng số lượng mối nối, gây nguy cơ rò rỉ cao hơn mà còn tạo ra sự sụt giảm áp suất đáng kể do dòng chảy bị đổi hướng quá nhiều lần.
Van góc chính là giải pháp kỹ thuật được sinh ra để xử lý triệt để vấn đề này. Về bản chất, đây là một biến thể của van cầu nhưng có cửa vào và cửa ra hợp với nhau một góc 90 độ. Thiết kế đặc thù này cho phép thiết bị vừa đóng vai trò điều tiết dòng chảy, vừa thay thế cho một co nối đường ống, giúp tối ưu không gian lắp đặt và giảm thiểu lực cản thủy động học. Hiểu rõ cấu tạo và đặc tính vận hành của dòng van này là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định, đặc biệt trong các môi trường có áp suất cao hoặc dòng lưu chất có độ nhớt lớn.
Tên gọi và các tiêu chuẩn kỹ thuật phổ biến
Trong các bản vẽ kỹ thuật và tài liệu vận hành quốc tế, thiết bị này thường được gọi là Angle valve hoặc Angle Globe Valve. Tại Việt Nam, tùy vào vùng miền và lĩnh vực ứng dụng, kỹ thuật viên có thể gọi là van góc hoặc van chữ L.
Dòng thiết bị này được sản xuất dựa trên các hệ tiêu chuẩn khắt khe để đảm bảo khả năng chịu lực và độ kín:
- Tiêu chuẩn mặt bích: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), BS (Anh).
- Cấp áp lực: Phổ biến nhất là PN10, PN16, PN25 hoặc Class 150, Class 300.
- Vật liệu: Gang (Cast Iron), Thép (Carbon Steel), Inox 304/316 (Stainless Steel), hoặc Đồng (Bronze).

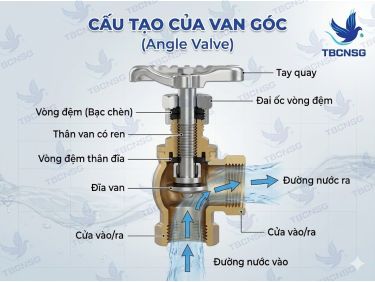

Cấu tạo và nguyên lý vận hành của Angle valve
Mặc dù có hình dáng bên ngoài khác biệt, nhưng cấu tạo bên trong của Van góc khá tương đồng với van cầu truyền thống, bao gồm các bộ phận chính:
- Thân van: Được đúc dạng góc vuông, giúp dòng chảy đổi hướng trực tiếp bên trong thân van.
- Đĩa van (Disc): Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua. Đĩa van có thể dạng nút (plug) hoặc dạng kim tùy vào mục đích điều tiết.
- Trục van (Stem): Kết nối tay quay với đĩa van để truyền động năng.
- Bộ phận làm kín (Packing/Gasket): Đảm bảo lưu chất không rò rỉ ra ngoài dọc theo trục van.
Nguyên lý hoạt động dựa trên chuyển động tịnh tiến của đĩa van. Khi xoay tay vặn, trục van sẽ nâng hoặc hạ đĩa van ra khỏi ghế van (seat). Điểm khác biệt lớn nhất là lưu chất đi vào từ phía dưới đĩa van, sau đó bẻ hướng 90 độ để đi ra cửa xả. Thiết kế này giúp giảm bớt sự xâm thực (cavitation) và mài mòn thân van so với các loại van thẳng khi làm việc ở chế độ tiết lưu.
Kinh nghiệm thực tế: Nhiều đơn vị vận hành thường nhầm lẫn giữa van góc công nghiệp và van góc dân dụng (loại nhỏ lắp dưới bồn rửa). Trong công nghiệp, Angle valve thường có kích thước lớn, kết nối mặt bích và phải chịu được áp suất va đập thủy lực mạnh. Việc dùng sai chủng loại hoặc lắp ngược chiều mũi tên chỉ dẫn trên thân van là nguyên nhân hàng đầu dẫn đến hiện tượng rung lắc và hỏng đĩa van chỉ sau vài tháng vận hành.
Phân loại và ứng dụng thực tế
Dựa trên đặc điểm kỹ thuật, chúng ta có thể chia dòng sản phẩm này thành các nhóm chính để dễ dàng lựa chọn:
| Loại van | Đặc điểm nổi bật | Ứng dụng phổ biến |
|---|---|---|
| Van góc bằng gang | Giá thành hợp lý, chịu lực tốt | Hệ thống cấp thoát nước, PCCC |
| Van góc thép đúc | Chịu nhiệt độ và áp suất rất cao | Hệ thống hơi nóng (Steam), lò hơi |
| Van góc Inox (304/316) | Chống ăn mòn hóa học vượt trội | Thực phẩm, dược phẩm, hóa chất |
| Van xiên (Angle seat valve) | Đóng mở nhanh bằng khí nén | Dây chuyền sản xuất tự động |
Tại TBCNSG, chúng tôi đã tư vấn triển khai nhiều dòng Van góc cho các hệ thống lò hơi tại Đồng Nai, nơi mà không gian lắp đặt bị hạn chế và yêu cầu độ bền cơ học cao đối với thiết bị chặn hơi.
Định hướng lựa chọn nhanh theo nhu cầu thực tế
Để chọn được thiết bị phù hợp, bạn cần căn cứ vào 3 yếu tố then chốt:
- Môi chất vận hành: Nếu là nước sạch, van gang là đủ. Nếu là hơi nóng hoặc dầu truyền nhiệt, bắt buộc dùng thép đúc. Với hóa chất hoặc thực phẩm, Inox là lựa chọn duy nhất.
- Kiểu kết nối: Với đường ống nhỏ (DN15-DN50), thường dùng nối ren để linh hoạt. Với đường ống lớn hơn, kết nối mặt bích theo tiêu chuẩn JIS hoặc ANSI là cần thiết để đảm bảo độ kín.
- Chức năng: Nếu chỉ dùng để đóng/ngắt, chọn loại đĩa phẳng. Nếu cần điều tiết lưu lượng chính xác, hãy ưu tiên các dòng Angle valve có đĩa dạng hình côn hoặc dạng kim.
Sự cố thường gặp và cách xử lý
Trong quá trình bảo trì hệ thống thiết bị van góc công nghiệp, kỹ thuật viên cần lưu ý các vấn đề sau:
1. Rò rỉ tại cổ van: Thường do lớp tết chèn (packing) bị khô hoặc mòn. Cách xử lý là siết thêm nắp đệm hoặc thay mới dây tết chèn.
2. Kẹt tay quay: Do lưu chất bám cặn hoặc trục van bị oxy hóa. Cần định kỳ tra mỡ bò chịu nhiệt vào trục van.
3. Van đóng không kín: Có thể do rác, cặn bẩn kẹt giữa đĩa van và ghế van. Cần tháo nắp van (bonnet) để vệ sinh bề mặt làm kín.
Một lưu ý quan trọng khi lắp đặt Angle valve trong hệ thống hơi nóng: Hãy đảm bảo lắp đặt sao cho nước ngưng không bị đọng lại ở đáy van khi van đóng. Việc đọng nước lâu ngày không chỉ gây ăn mòn mà còn dẫn đến hiện tượng búa nước (water hammer) cực kỳ nguy hiểm khi mở van trở lại.
Câu hỏi thường gặp (FAQ)
1. Van góc có thể lắp đặt theo bất kỳ hướng nào không?
Thông thường, van góc nên được lắp theo hướng dòng chảy đi từ dưới đĩa van lên. Về tư thế, tốt nhất là trục van hướng lên trên hoặc nằm ngang, tránh lắp lộn ngược trục van xuống dưới vì sẽ tích tụ cặn bẩn ở bộ phận làm kín.
2. Tại sao nên dùng van góc thay vì van cầu thẳng kết hợp co nối?
Sử dụng van góc giúp giảm bớt một mối nối và một phụ kiện co 90 độ. Điều này làm giảm đáng kể lực cản dòng chảy, tiết kiệm không gian và giảm chi phí vật tư cũng như nhân công lắp đặt.
3. Van góc Inox 304 và 316 khác biệt ra sao trong thực tế?
Inox 304 phù hợp cho môi trường nước sạch, thực phẩm cơ bản. Inox 316 có thêm Molypden giúp chịu được môi trường nước biển, clorua hoặc hóa chất ăn mòn mạnh hơn. Tại các khu công nghiệp gần biển, Inox 316 là lựa chọn an toàn hơn cho độ bền dài hạn.
Với kinh nghiệm nhiều năm trong lĩnh vực cung cấp thiết bị đường ống, TBCNSG luôn chú trọng vào việc mang đến những giải pháp kỹ thuật tối ưu nhất cho khách hàng. Việc hiểu đúng về Angle valve không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm chi phí bảo trì đáng kể cho doanh nghiệp.
