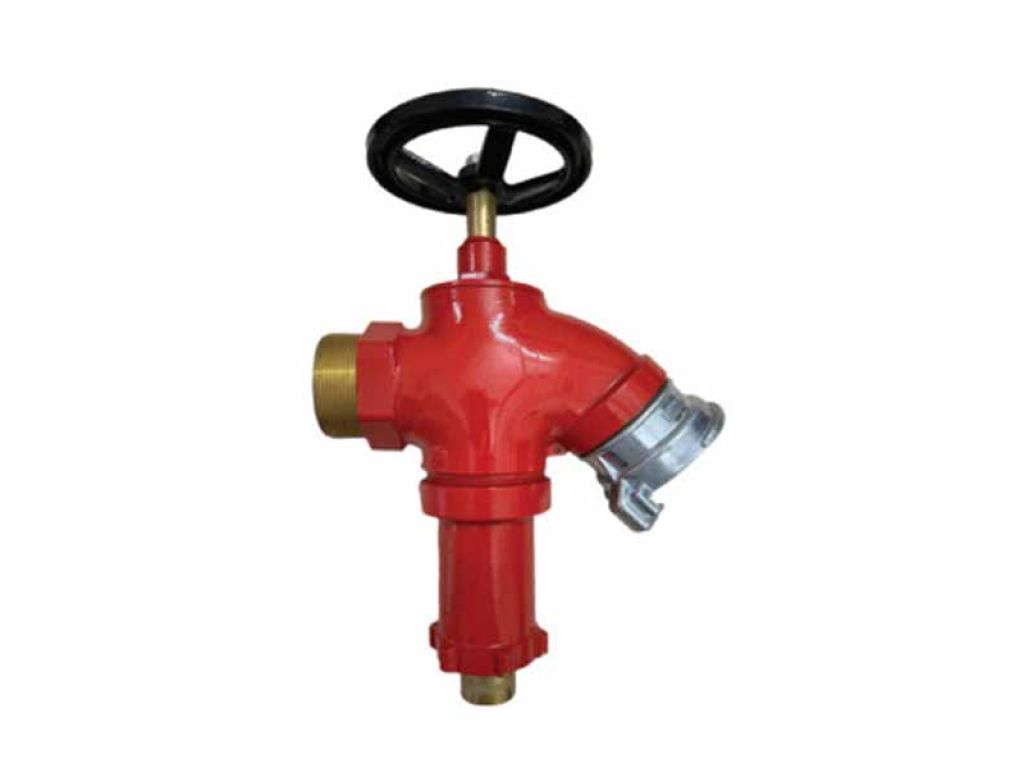

Van góc giảm áp PCCC Kentom KT-VG50-GA DN50

Tổng quan về van góc giảm áp PCCC Kentom KT-VG50-GA DN50

Van góc kèm van giảm áp Kentom KT-VG50-GA DN50 là thiết bị chuyên dụng được thiết kế cho hệ thống cấp nước chữa cháy vách tường trong các công trình nhà cao tầng, nhà máy, nhà xưởng, trung tâm thương mại, sân bay và cảng biển. Sản phẩm có kích thước danh định DN50 (tương đương 2 inch), phù hợp tiêu chuẩn kết nối với cuộn vòi chữa cháy D50 đang được sử dụng phổ biến tại Việt Nam.

Khác với van góc PCCC thông thường chỉ có chức năng đóng mở dòng nước, van góc Kentom KT-VG50-GA tích hợp thêm cơ cấu khống chế áp lực bên trong thân van. Cơ cấu này giúp tự động hạ áp lực dòng chảy từ trục đứng chữa cháy xuống mức an toàn trước khi nước ra tới lăng phun, bảo vệ người vận hành khỏi nguy cơ bị phản lực mạnh gây bật vòi, mất kiểm soát khi chữa cháy.

Trong hệ thống PCCC tòa nhà cao tầng, cột áp tĩnh tại các tầng thấp thường rất lớn do chiều cao cột nước từ bể chứa trên mái hoặc bơm chữa cháy tạo ra. Nếu không có thiết bị giảm áp, áp lực tại vòi ra có thể vượt xa ngưỡng an toàn cho phép, gây nguy hiểm trực tiếp cho đội chữa cháy và làm hỏng các chi tiết kết nối. Van góc giảm áp Kentom KT-VG50-GA giải quyết triệt để vấn đề này bằng cơ chế khống chế áp lực tự động, đảm bảo áp lực đầu ra luôn ổn định ở mức an toàn.

Sự khác biệt cốt lõi giữa van góc PCCC Kentom KT-VG50-GA và van góc PCCC thông thường nằm ở ba điểm: thứ nhất là khả năng tự động giảm áp không cần can thiệp thủ công; thứ hai là kết cấu thân van được gia cường chịu áp lực cao hơn; thứ ba là tích hợp hai chức năng trong một thiết bị, giúp tiết kiệm không gian lắp đặt bên trong hộp PCCC vách tường.

Thông số kỹ thuật chi tiết van góc Kentom KT-VG50-GA DN50

Bảng thông số kỹ thuật dưới đây được tổng hợp theo công bố của nhà sản xuất, giúp kỹ sư PCCC và nhà thầu thi công dễ dàng tra cứu, đối chiếu với bản vẽ thiết kế và hồ sơ nghiệm thu công trình.

Ý nghĩa các chỉ số quan trọng cần lưu ý khi lựa chọn van:

• Áp lực làm việc (PN16): Van được thiết kế chịu được áp lực làm việc danh định 16 Bar, đáp ứng yêu cầu của hầu hết hệ thống PCCC tòa nhà cao tầng tại Việt Nam.
• Áp lực đầu vào danh nghĩa: Van có khả năng tiếp nhận áp lực đầu vào lên đến 20 Bar mà vẫn duy trì hoạt động ổn định, phù hợp với các công trình có cột áp cao.
• Áp lực đầu ra khống chế: Áp lực nước sau khi qua cơ cấu giảm áp được duy trì ổn định trong khoảng 3 - 8 Bar, đảm bảo đủ lưu lượng và cột áp phun xa theo thiết kế nhưng không gây nguy hiểm cho người vận hành.
• Chất liệu thân van: Đồng với bề mặt mạ hoặc sơn tĩnh điện có khả năng chống ăn mòn, oxy hóa tốt trong môi trường ẩm ướt đặc trưng của hộp PCCC, đảm bảo tuổi thọ thiết bị cao.
• Kiểu kết nối: Đầu vào dạng ren 2 inch (DN50) kết nối trực tiếp với đường ống cấp nước chữa cháy; đầu ra dạng ngàm nối nhanh theo tiêu chuẩn TCVN 5739 giúp thao tác kết nối cuộn vòi nhanh chóng trong tình huống khẩn cấp.

Cấu tạo và nguyên lý khống chế áp lực của Kentom KT-VG50-GA

Cấu tạo chi tiết các bộ phận

Van góc kèm van giảm áp Kentom KT-VG50-GA được cấu thành từ các bộ phận chính sau:

• Thân van: Chế tạo từ đồng, bề mặt được mạ hoặc sơn tĩnh điện màu đỏ, chịu được áp lực làm việc cao và chống ăn mòn trong môi trường nước chữa cháy.
• Tay quay: Chế tạo từ gang, thiết kế dạng tay gạt xoay màu đen nổi bật, thao tác nhanh chỉ với một động tác, dễ nhận biết trong điều kiện ánh sáng yếu hoặc tình huống khẩn cấp.
• Trục van: Bằng đồng, truyền động từ tay quay xuống đĩa van, được chế tạo chống kẹt và chống ăn mòn.
• Cơ cấu khống chế áp lực: Cụm lò xo và piston giảm áp được bố trí bên trong thân van, tự động điều tiết tiết diện dòng chảy để duy trì áp lực đầu ra ổn định.
• Đĩa van và gioăng làm kín: Đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng, ngăn rò rỉ nước ra ngoài hộp PCCC.
• Ngàm nối vòi chữa cháy: Bộ phận kết nối nhanh với cuộn vòi D50 theo tiêu chuẩn TCVN 5739, có gờ cao su làm kín và cơ cấu khóa chắc chắn.

Nguyên lý hoạt động giảm áp tự động

Nguyên lý hoạt động của van dựa trên sự cân bằng giữa lực đàn hồi của lò xo và lực tác động của dòng nước. Khi van được mở, dòng nước từ trục đứng chữa cháy đi vào thân van với áp lực cao. Áp lực này tác động lên piston của cơ cấu khống chế, đẩy piston dịch chuyển và nén lò xo.

Nhờ kết cấu cân bằng động, khi áp lực đầu vào tăng lên, piston tự động thu hẹp tiết diện lưu thông, làm giảm áp lực dòng chảy ở đầu ra. Ngược lại, khi áp lực đầu vào giảm, lò xo đẩy piston trở về vị trí mở rộng hơn, giữ áp lực đầu ra không đổi. Kết quả là dù áp lực đường ống chính dao động trong khoảng rộng, áp lực tại vòi ra vẫn luôn ổn định ở mức an toàn khoảng 3 - 8 Bar.

Cơ chế này hoạt động hoàn toàn tự động, không cần người vận hành điều chỉnh trong quá trình chữa cháy, giúp đội chữa cháy tập trung tối đa vào công tác dập lửa. Đây chính là ưu điểm kỹ thuật vượt trội so với việc sử dụng cụm van giảm áp riêng lẻ kết hợp van góc thông thường.

Ưu điểm nổi bật của van góc giảm áp Kentom KT-VG50-GA DN50

• Khả năng chịu lực cao và độ bền vượt trội: Thân van bằng đồng với bề mặt mạ hoặc sơn tĩnh điện có khả năng chống ăn mòn, oxy hóa tốt trong môi trường ẩm ướt thường xuyên của hộp PCCC vách tường, hạn chế tối đa hiện tượng gỉ sét và kẹt van sau thời gian dài không sử dụng.
• Tích hợp hai chức năng trong một thiết bị: Kết hợp chức năng van góc đóng mở và van giảm áp, giúp tiết kiệm đáng kể không gian bên trong hộp PCCC, giảm số lượng mối nối và chi phí nhân công lắp đặt so với phương án dùng cụm van giảm áp riêng lẻ.
• Vận hành êm ái, đóng mở nhanh: Tay quay gang thiết kế tối ưu cho thao tác một tay, hành trình van ngắn giúp đóng mở dứt khoát, phù hợp với yêu cầu thao tác nhanh trong tình huống khẩn cấp.
• Áp lực đầu ra ổn định: Duy trì áp lực tại vòi ra trong khoảng 3 - 8 Bar, giúp người vận hành kiểm soát lăng phun tốt hơn, nâng cao hiệu quả chữa cháy.
• Đạt tiêu chuẩn TCVN 5739: Đầu nối ngàm ra được thiết kế theo tiêu chuẩn TCVN 5739, đảm bảo tương thích với các thiết bị chữa cháy khác trong hệ thống.
• Thiết kế tiện dụng: Dạng van góc phù hợp lắp đặt tại các điểm gắn tường hoặc trụ nổi, dễ dàng bố trí trong hộp PCCC vách tường.

Hướng dẫn lắp đặt và bảo dưỡng van Kentom KT-VG50-GA đúng kỹ thuật PCCC

Các bước lắp đặt vào tủ PCCC và trục đứng

• Bước 1 - Chuẩn bị: Kiểm tra đường ống ren 2 inch (DN50) tại vị trí lắp đặt, đảm bảo ren không bị móp, xước. Chuẩn bị băng keo cao su non hoặc keo làm kín chuyên dụng cho ren ống nước chữa cháy.
• Bước 2 - Làm kín ren: Quấn băng keo làm kín theo chiều ren với số vòng phù hợp, tránh quấn quá dày gây nứt thân van khi siết.
• Bước 3 - Vặn van vào đường ống: Siết van theo đúng hướng ren, dùng lực vừa phải, tránh siết quá mạnh làm biến dạng thân đồng. Đảm bảo hướng tay quay và ngàm nối ra hướng thuận tiện cho thao tác bên trong tủ PCCC.
• Bước 4 - Căn chỉnh khoảng cách: Đặt van sao cho ngàm nối nhanh nằm ở vị trí phù hợp, đảm bảo cuộn vòi D50 có thể kết nối và tháo ra dễ dàng mà không bị vướng víu. Kích thước tổng thể của van là 150mm x 410mm x 268mm, cần được tính toán khi bố trí trong hộp PCCC.
• Bước 5 - Kiểm tra và cài đặt áp lực: Sau khi lắp đặt hoàn thiện, tiến hành thử áp lực hệ thống và kiểm tra áp lực đầu ra. Điều chỉnh cơ cấu khống chế áp lực theo đúng thông số thiết kế PCCC của tòa nhà.

Quy trình bảo trì và kiểm tra định kỳ

• Kiểm tra độ kín của gờ cao su tại ngàm nối, thay thế ngay nếu phát hiện nứt, cứng hoặc biến dạng.
• Thao tác thử vặn đóng mở tay quay định kỳ để tránh hiện tượng kẹt trục van do cặn bẩn hoặc gỉ sét tích tụ.
• Vệ sinh bề mặt thân van, loại bỏ bụi bẩn và hơi ẩm đọng trên bề mặt để duy trì lớp sơn tĩnh điện và khả năng chống ăn mòn.
• Kiểm tra áp lực đầu ra định kỳ, đối chiếu với thông số thiết kế, hiệu chỉnh nếu có sai lệch.
• Kiểm tra các mối nối ren, siết lại nếu phát hiện rò rỉ nhỏ.
• Ghi chép đầy đủ kết quả kiểm tra vào hồ sơ bảo trì hệ thống PCCC của công trình.

Báo giá van góc kèm van giảm áp Kentom KT-VG50-GA DN50

Giá van góc kèm van giảm áp Kentom KT-VG50-GA DN50 phụ thuộc vào nhiều yếu tố khác nhau. Quý khách hàng nên nắm rõ các yếu tố này để có thể chủ động trong việc lập dự toán và đàm phán với nhà cung cấp.

Các yếu tố ảnh hưởng đến giá sản phẩm:

• Số lượng đơn hàng: Đơn hàng dự án với số lượng lớn sẽ được hưởng mức chiết khấu cao hơn so với đơn hàng lẻ.
• Loại ngàm nối đi kèm: Ngàm nối theo tiêu chuẩn TCVN có mức giá khác nhau tùy theo vật liệu và xuất xứ.
• Chính sách chiết khấu dự án: Các dự án PCCC quy mô lớn, đại lý và nhà thầu thường xuyên được hưởng chính sách giá ưu đãi riêng.
• Yêu cầu về hồ sơ chứng nhận: Các công trình yêu cầu đầy đủ CO/CQ và hồ sơ kiểm định có thể phát sinh chi phí liên quan.
• Điều kiện giao hàng: Giao hàng tận chân công trình tại các tỉnh thành xa có thể ảnh hưởng đến chi phí vận chuyển.

Để nhận báo giá chính xác và cạnh tranh nhất cho dự án của mình, quý khách hàng vui lòng liên hệ trực tiếp với bộ phận kinh doanh của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn. Chúng tôi cung cấp đầy đủ chứng nhận CO/CQ, hỗ trợ hồ sơ nghiệm thu PCCC và giao hàng tận nơi trên toàn quốc.

Nhận báo giá chiết khấu van góc Kentom KT-VG50-GA DN50 cho dự án PCCC - Hotline/Zalo: 09 1800 6799

Các câu hỏi thường gặp về van Kentom KT-VG50-GA (FAQ)

Van Kentom KT-VG50-GA dùng ngàm kết nối tiêu chuẩn nào?

Sản phẩm được trang bị ngàm nối nhanh ở đầu ra theo tiêu chuẩn TCVN 5739, phù hợp với cuộn vòi chữa cháy D50 đang được sử dụng phổ biến tại Việt Nam. Quý khách hàng nên xác nhận rõ chuẩn ngàm khi đặt hàng để đảm bảo tương thích với thiết bị hiện có tại công trình.

Khi nào cần dùng van góc giảm áp thay vì van góc PCCC thường?

Van góc giảm áp nên được sử dụng tại các tầng phía dưới của tòa nhà cao tầng, nơi áp lực tĩnh và áp lực động của cột nước vượt quá mức an toàn cho người cầm vòi. Theo nguyên tắc thiết kế, khi áp lực tại vòi ra có khả năng vượt ngưỡng an toàn cho phép, bắt buộc phải bố trí thiết bị giảm áp để bảo vệ người vận hành và đảm bảo hiệu quả chữa cháy. Với các tầng trên cao, nơi áp lực đã nằm trong ngưỡng an toàn, có thể sử dụng van góc PCCC thông thường để tiết kiệm chi phí.

Áp lực đầu ra của van Kentom KT-VG50-GA là bao nhiêu Bar?

Áp lực đầu ra được khống chế tự động ở mức ổn định trong khoảng 3 - 8 Bar, phụ thuộc vào cài đặt của cơ cấu giảm áp và yêu cầu thiết kế của từng công trình. Mức áp lực này đảm bảo đủ lưu lượng và cột áp phun xa theo tiêu chuẩn chữa cháy vách tường, đồng thời không gây nguy hiểm cho người vận hành lăng phun.

Sản phẩm có đầy đủ chứng chỉ kiểm định PCCC không?

Sản phẩm được cung cấp kèm đầy đủ hồ sơ chứng nhận chất lượng bao gồm CO (Certificate of Origin) và CQ (Certificate of Quality). Tùy theo yêu cầu cụ thể của từng công trình và quy định của cơ quan thẩm duyệt, chúng tôi sẽ tư vấn và hỗ trợ đầy đủ các giấy tờ cần thiết phục vụ công tác nghiệm thu PCCC. Quý khách hàng vui lòng liên hệ trực tiếp để được tư vấn chi tiết về hồ sơ cho từng dự án.

Mua van góc giảm áp Kentom DN50 chính hãng ở đâu có CO/CQ?

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp thiết bị công nghiệp và thiết bị PCCC uy tín, cung cấp van góc giảm áp Kentom KT-VG50-GA DN50 chính hãng kèm đầy đủ chứng nhận CO/CQ. Quý khách hàng có thể liên hệ qua hotline 09 1800 6799 hoặc email [email protected] để được tư vấn và báo giá nhanh chóng.

Kết luận

Van góc kèm van giảm áp Kentom KT-VG50-GA DN50 là giải pháp kỹ thuật hiệu quả cho hệ thống cấp nước chữa cháy vách tường tại các công trình cao tầng. Với khả năng khống chế áp lực tự động, kết cấu đồng bền bỉ và thiết kế tích hợp hai chức năng, sản phẩm giúp nâng cao an toàn cho người vận hành, tiết kiệm không gian lắp đặt và đáp ứng đầy đủ các yêu cầu nghiệm thu PCCC.
