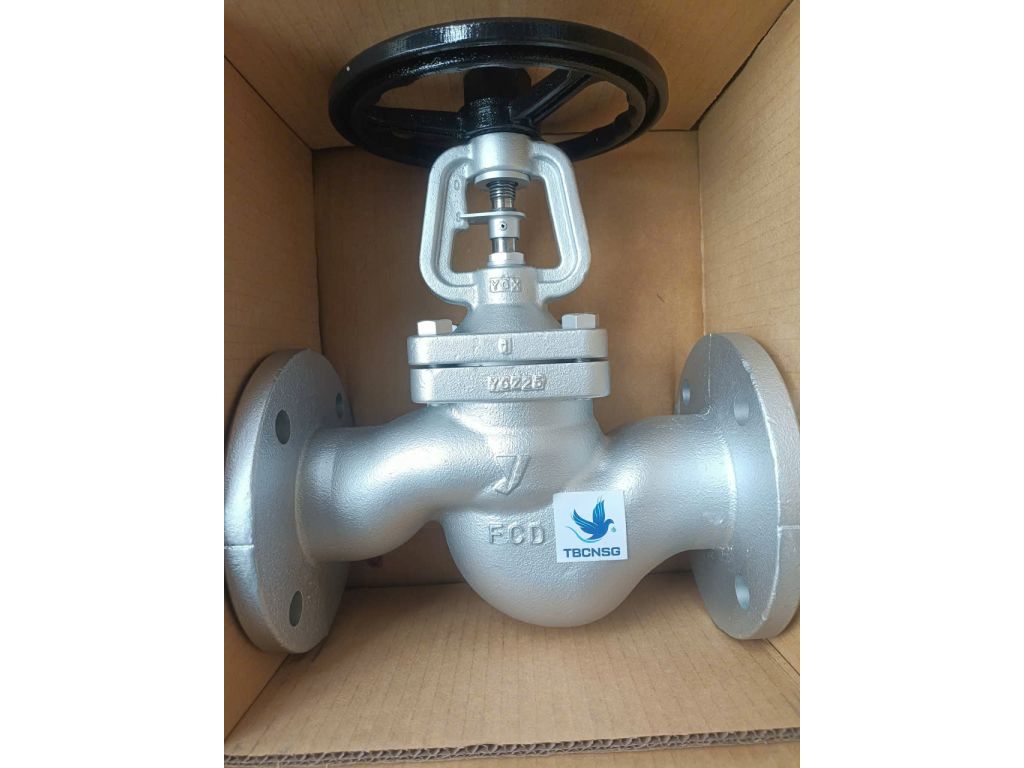

Van cầu Yoshitake BSV-10F

Van cầu Yoshitake BSV-10F là dòng van cầu hơi dạng bellows seal (phớt xếp) cao cấp đến từ thương hiệu Yoshitake Nhật Bản. Sản phẩm được thiết kế đặc biệt để giải quyết triệt để vấn đề rò rỉ môi chất tại trục van, một lỗi thường gặp ở các dòng van cầu sử dụng tết chèn (gland packing) truyền thống. Model này thường được ứng dụng trong các hệ thống hơi nóng (steam), nước nóng, dầu tải nhiệt và các môi chất khí hóa lỏng trong các nhà máy công nghiệp. Với cấu tạo thân bằng gang dẻo (Ductile Iron) và kết nối mặt bích tiêu chuẩn JIS 10K, BSV-10F là lựa chọn thay thế hoàn hảo cho các dòng van cầu thông thường khi hệ thống yêu cầu độ kín khít tuyệt đối và tuổi thọ vận hành cao. Sản phẩm hiện đang được Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) phân phối chính hãng cho các đơn vị vận hành lò hơi, hệ thống nhiệt tại Việt Nam.

Tổng quan về model Van cầu Yoshitake BSV-10F

Trong các hệ thống đường ống công nghiệp, việc thất thoát năng lượng qua trục van không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ mất an toàn lao động. Van cầu Yoshitake BSV-10F ra đời như một giải pháp kỹ thuật tối ưu. Điểm khác biệt lớn nhất của model này chính là bộ phận Bellows Sealed (lớp màng xếp bằng inox) bao quanh trục van. Lớp màng này tạo ra một rào cản vật lý ngăn cách hoàn toàn môi chất bên trong với môi trường bên ngoài, loại bỏ hoàn toàn khả năng rò rỉ qua cổ van.

So với các dòng Van cầu thông thường, Yoshitake BSV-10F có khả năng chịu được chu kỳ đóng mở liên tục mà không cần bảo trì tết chèn định kỳ. Thân van được đúc từ gang dẻo FCD450, cho khả năng chịu áp suất và va đập tốt hơn so với gang xám thông thường. Thiết kế hình chữ ngã (Globe design) giúp van có khả năng điều tiết dòng chảy chính xác, mặc dù chức năng chính của nó vẫn là đóng ngắt (On/Off).

Tại thị trường Việt Nam, TBCNSG đã cung cấp model này cho rất nhiều dự án lớn. Chúng tôi nhận thấy rằng, việc đầu tư vào một chiếc Globe valve chất lượng như BSV-10F giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành và bảo trì trong dài hạn. Để hiểu rõ hơn về cấu tạo, bạn có thể tham khảo thêm bài viết Van cầu là gì? để nắm vững nguyên lý hoạt động của dòng van này.

Thông số kỹ thuật chi tiết Van cầu Yoshitake BSV-10F

Việc nắm vững các thông số kỹ thuật là yếu tố tiên quyết để lựa chọn đúng thiết bị cho hệ thống. Dưới đây là bảng thông số chi tiết của model BSV-10F được đội ngũ kỹ thuật của TBCNSG tổng hợp chính xác từ tài liệu của hãng Yoshitake:

Với dải kích thước từ DN15 đến DN200, sản phẩm đáp ứng hầu hết các nhu cầu từ đường ống nhánh cho đến trục chính trong nhà máy. Đặc biệt, mức nhiệt độ chịu đựng lên đến 220°C cho phép van hoạt động ổn định trong các hệ thống hơi bão hòa áp suất cao.

Bản vẽ kỹ thuật và kích thước lắp đặt

Khi lắp đặt Van hơi chữ ngã Yoshitake BSV-10F, các kỹ sư cần chú ý đến khoảng cách giữa hai mặt bích (Face-to-Face) và chiều cao tổng thể của van khi mở hoàn toàn để bố trí không gian vận hành hợp lý. Dưới đây là các thông số kích thước cơ bản (đơn vị: mm):

Lưu ý: Các thông số trên mang tính chất tham khảo cho các kích thước phổ biến. Đối với các size lớn hơn như DN150 hay DN200, quý khách vui lòng liên hệ kỹ thuật TBCNSG để nhận bản vẽ chi tiết (CAD/PDF).

Hướng dẫn lắp đặt Van cầu Yoshitake BSV-10F đúng kỹ thuật

Để đảm bảo Van cầu hơi Yoshitake hoạt động bền bỉ và phát huy tối đa ưu điểm của lớp bellows seal, quá trình lắp đặt cần tuân thủ các bước sau:

• Vệ sinh đường ống: Trước khi lắp van, phải thổi sạch bụi bẩn, xỉ hàn bên trong đường ống. Các tạp chất này nếu kẹt vào ghế van sẽ gây hở và làm hỏng bề mặt làm kín bằng inox.
• Hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Phải lắp đặt sao cho hướng môi chất đi từ dưới đĩa van đi lên (đối với dòng van cầu tiêu chuẩn) để giảm áp lực lên lớp bellows khi van ở trạng thái đóng.
• Vị trí lắp đặt: Tốt nhất nên lắp van theo phương thẳng đứng (tay quay hướng lên trên). Nếu lắp ngang, cần đảm bảo trục van không bị võng để tránh ứng suất lên lớp màng xếp.
• Siết bu lông: Khi kết nối mặt bích JIS 10K, cần siết bu lông đối xứng theo hình sao để lực ép lên gioăng đệm (gasket) được đều, tránh tình trạng vênh mặt bích gây rò rỉ.
• Kiểm tra sau lắp đặt: Mở van từ từ để hệ thống ấm dần lên (đối với hơi nóng), tránh hiện tượng búa nước (water hammer) có thể làm biến dạng lớp bellows bên trong.

Phụ kiện tương thích và linh kiện thay thế

Để hệ thống hoạt động đồng bộ, khi mua Van cầu Yoshitake BSV-10F, quý khách nên cân nhắc các phụ kiện đi kèm chất lượng cao:

• Gioăng làm kín (Gasket): Nên sử dụng gioăng chì (Graphite) có vòng thép xoắn hoặc gioăng không amiăng chịu nhiệt độ cao để đảm bảo độ kín tại mặt bích.
• Mặt bích đối (Counter Flange): Sử dụng mặt bích tiêu chuẩn JIS 10K bằng thép hoặc inox phù hợp với vật liệu đường ống.
• Bu lông, đai ốc: Sử dụng bu lông cường độ cao hoặc bu lông inox 304 để tránh rỉ sét trong môi trường ẩm ướt của nhà máy.
• Linh kiện thay thế: TBCNSG cung cấp đầy đủ bộ kit sửa chữa bao gồm lớp Bellows và đĩa van chính hãng Yoshitake trong trường hợp van gặp sự cố sau nhiều năm sử dụng.

Kinh nghiệm thực tế và năng lực cung cấp của TBCNSG

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị áp lực, TBCNSG đã tư vấn và cung cấp dòng Van cầu Yoshitake BSV-10F cho hàng loạt nhà máy tại các khu công nghiệp trọng điểm phía Nam như KCN VSIP (Bình Dương), KCN Amata (Đồng Nai), và các nhà máy chế biến thực phẩm tại TP. Hồ Chí Minh.

Một trường hợp điển hình, chúng tôi đã hỗ trợ một nhà máy dệt nhuộm tại Long An thay thế toàn bộ hệ thống van cầu cũ thường xuyên bị rò rỉ hơi ở cổ van bằng model BSV-10F. Kết quả sau 2 năm vận hành, nhà máy không còn tình trạng thất thoát hơi nóng, giúp tiết kiệm gần 15% chi phí nhiên liệu đốt lò hơi và cải thiện đáng kể môi trường làm việc cho công nhân vận hành.

Chúng tôi không chỉ bán sản phẩm, mà còn mang đến giải pháp kỹ thuật toàn diện. Đội ngũ kỹ thuật viên của TBCNSG sẵn sàng hỗ trợ khảo sát hệ thống, tư vấn chuyển đổi từ các dòng van cũ sang Bellows sealed globe valve của Yoshitake để tối ưu hóa hiệu suất.

Tài liệu Datasheet và Catalog Yoshitake BSV-10F

Quý khách hàng và các đơn vị thiết kế cần tài liệu kỹ thuật chi tiết (Datasheet) để đưa vào bản vẽ dự án có thể tải trực tiếp từ website của chúng tôi hoặc liên hệ bộ phận kinh doanh. Tài liệu cung cấp đầy đủ các biểu đồ tổn thất áp suất (Cv value), giới hạn nhiệt độ - áp suất (P-T Rating) và các chứng chỉ chất lượng từ hãng sản xuất Nhật Bản.

Việc sử dụng tài liệu chính hãng giúp đảm bảo tính toán thủy lực chính xác, tránh việc chọn sai kích cỡ van gây sụt áp hoặc tiếng ồn trong đường ống.

Yêu cầu báo giá và hỗ trợ kỹ thuật

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) cam kết cung cấp Van cầu Yoshitake BSV-10F với đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng). Chúng tôi luôn có sẵn hàng trong kho với số lượng lớn, sẵn sàng giao hàng nhanh chóng đến các tỉnh thành như Vũng Tàu, Đồng Nai, Bình Dương và trên toàn quốc.

Tại sao nên chọn mua hàng tại TBCNSG?

• Hàng chính hãng 100%: Cam kết bồi thường nếu phát hiện hàng giả, hàng nhái.
• Giá cả cạnh tranh: Là đối tác trực tiếp của Yoshitake, chúng tôi mang đến mức giá tốt nhất cho đại lý và nhà thầu.
• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn lắp đặt, hướng dẫn vận hành và hỗ trợ thay thế tận nơi nếu khách hàng có yêu cầu.
• Bảo hành uy tín: Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, thủ tục nhanh gọn.

Đừng để những vết rò rỉ nhỏ làm tiêu tốn lợi nhuận của doanh nghiệp bạn. Hãy nâng cấp hệ thống với Van cầu hơi Yoshitake BSV-10F ngay hôm nay. Mọi yêu cầu báo giá hoặc tư vấn kỹ thuật, quý khách vui lòng liên hệ với TBCNSG qua hotline hoặc email để được phản hồi trong vòng 24h.
