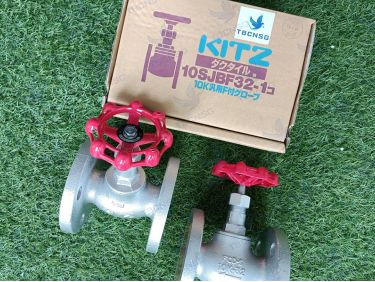

Van cầu inox KITZ Model 10UPA là dòng van cầu ty nổi (Globe Valve), kiểu OS&Y (Stem Outside & Yoke), với nắp bulong (Bolted Bonnet), được thiết kế chuyên dụng cho các ứng dụng điều tiết lưu lượng trong hệ thống hơi nóng, dầu nóng, khí nén, nước, xăng dầu và các hóa chất nhẹ.
Giới thiệu & Nguyên lý hoạt động
Van cầu hoạt động dựa trên nguyên lý nâng/hạ một đĩa van (hoặc nút van) ra khỏi hoặc vào trong một lỗ van. Khi tay quay được xoay, ty van sẽ di chuyển lên hoặc xuống, làm thay đổi khoảng cách giữa đĩa van và đế van, từ đó điều chỉnh lưu lượng dòng chảy đi qua van. Thiết kế ty nổi OS&Y cho phép ty van xoay tròn nằm ngoài thân van, giúp dễ dàng quan sát trạng thái đóng/mở và không ảnh hưởng đến dòng chảy.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | KITZ (Nhật Bản) |
| Model | 10UPA |
| Loại van | Van cầu ty nổi (Globe Valve), OS&Y |
| Kiểu nắp | Nắp bulong (Bolted Bonnet) |
| Vật liệu chế tạo (Thân, Đĩa, Ty) | Inox 304 (CF8 / SCS13A / SUS304) |
| Vật liệu làm kín | Gioăng Graphite |
| Kích thước (DN) | DN15 (1/2") - DN300 (12") |
| Áp suất làm việc danh nghĩa (PN) | PN10 (Tương đương 1.0 MPa) |
| Áp suất làm việc tối đa | 1.0 MPa @ 300°C; 1.2 MPa @ 220°C |
| Nhiệt độ làm việc tối đa | 300°C |
| Môi trường sử dụng | Hơi nóng, dầu nóng, khí nén, nước, xăng dầu, hóa chất nhẹ |
| Kiểu kết nối | Mặt bích (Flanged) |
| Tiêu chuẩn mặt bích | JIS 10K (Tương đương ANSI Class 150) |
| Tiêu chuẩn áp dụng | JIS B2041 |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Khả năng điều tiết lưu lượng (tiết lưu) tốt nhờ thiết kế đĩa van và đế van.
- Vật liệu Inox 304 chống ăn mòn tốt trong nhiều môi trường.
- Khả năng chịu nhiệt độ cao lên đến 300°C, phù hợp cho hệ thống hơi nóng.
- Thiết kế ty nổi OS&Y giúp dễ dàng bảo trì và quan sát hoạt động.
- Kết nối mặt bích tiêu chuẩn JIS 10K dễ dàng lắp đặt và thay thế.
Nhược điểm:
- Tổn thất áp suất qua van cao hơn so với van bi hoặc van bướm do dòng chảy đổi hướng nhiều lần.
- Không phù hợp cho các ứng dụng cần đóng mở nhanh.
- So với van cầu làm từ vật liệu Inox 316 (như Model 10UPAM), khả năng chống ăn mòn hóa chất mạnh yếu hơn.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Đảm bảo hướng dòng chảy trên thân van (nếu có ký hiệu) trùng với hướng dòng chảy của hệ thống.
- Kiểm tra bề mặt mặt bích của van và đường ống, loại bỏ bụi bẩn, gờ sắc nhọn.
- Sử dụng gioăng mặt bích phù hợp với tiêu chuẩn JIS 10K.
- Siết chặt các bu lông mặt bích theo trình tự đường chéo để đảm bảo độ kín đều.
- Lắp đặt van ở vị trí dễ tiếp cận để vận hành và bảo trì.
Vận hành:
- Xoay tay quay theo chiều kim đồng hồ để đóng van, ngược chiều kim đồng hồ để mở van.
- Khi điều tiết lưu lượng, điều chỉnh từ từ để tránh gây sốc áp suất hoặc làm hỏng đĩa van.
- Tránh đóng/mở van đột ngột ở áp suất và nhiệt độ cao.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra độ kín của các mối nối mặt bích.
- Kiểm tra hoạt động của tay quay và ty van, bôi trơn nếu cần.
- Kiểm tra tình trạng gioăng làm kín (Graphite) sau một thời gian sử dụng.
- Vệ sinh bên ngoài van.
Xử lý sự cố thường gặp:
- Rò rỉ tại mặt bích: Kiểm tra và siết lại bu lông, thay gioăng mặt bích nếu cần.
- Rò rỉ tại ty van: Kiểm tra bộ phận làm kín ty van (packing gland), siết chặt hoặc thay thế nếu hư hỏng.
- Van khó đóng/mở: Kiểm tra vật cản trong đường ống, bôi trơn ty van, hoặc kiểm tra đĩa van có bị kẹt/hư hỏng không.
Ứng dụng thực tế
Van cầu inox KITZ Model 10UPA được ứng dụng rộng rãi trong các ngành công nghiệp như:
- Hệ thống cấp hơi nóng trong nhà máy nhiệt điện, nhà máy hóa chất, nhà máy thực phẩm.
- Hệ thống dẫn dầu nóng, dầu mỏ.
- Hệ thống khí nén công nghiệp.
- Hệ thống xử lý nước, nước thải (nơi yêu cầu vật liệu Inox).
- Hệ thống phòng cháy chữa cháy (PCCC) có yêu cầu đặc biệt về vật liệu và nhiệt độ.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning).
- Ngành công nghiệp hóa chất nhẹ.
