Van cầu hơi nóng ETM

Thông tin sản phẩm

Van cầu hơi thép ETM còn được biết đến với các tên gọi như van chữ ngã ETM, van yên ngữa ETM, van hơi ETM, van cầu thép ETM…Van cầu hơi ETM giúp cho hệ thống vận hành hiệu quả hơn.

Các van hơi ETM chuyên sử dụng để đóng/ mở hoặc điều chỉnh dòng chảy của môi chất trong hệ thống đường ống. Van cầu được sử dụng rộng rãi bởi tính ứng dụng cao cũng như độ bền của sản phẩm này.

Các dòng sản phẩm van cầu ETM được ứng dụng cho nhiều môi trường: Nước, hơi, khí nén, dầu nóng. Đặc biệt, với yêu cầu đóng/ mở dòng chảy có nhiệt độ 400 – 600 o C thì van cầu ETM hoàn toàn có những model để đáp ứng được. Thông thường van cầu ETM có dạng nối bích và dạng nối ren.

Van cầu ETM là một loại thiết bị sử dụng để đóng, mở; điều tiết dòng chảy của lưu chất trong hệ thống đường ống. Van cầu hơi có dạng nối ren và nối bích dạng van cầu tay quay.

Van cầu hơi dùng cho dầu nóng là một dạng van cầu chuyên dùng cho hệ thống hơi, hơi nóng có nhiệt độ cao dùng để đóng hoặc mở dòng chảy của môi chất trên đường ống hoặc có thể dùng làm điều tiết dòng chảy trên hệ thống đường ống. Loại van cầu hơi có thể dùng cho những môi trường có nhiệt độ cao và rất cao lên đến 400 ~ 500oC.

Cấu tạo của van cầu dầu nóng ETM

Thân van

Thân van cầu hơi là bộ phận phía ngoài cùng của van cũng chính là nơi chịu áp lực chính và là nơi chưa tất cả các chi tiết của van. Thân van thường được chế tạo từ các hợp kim chịu lực chịu nhiệt như: Gang, thép không gỉ ...

Nắp van

Là phần phía trên và được kết nối với thân van bằng ren hoặc bu lông. Nắp van là bộ phận ngăn chất lỏng tràn ngược lên trên và gia tăng độ vững chắc cho van.

Đĩa van

Đây là bộ phận trưc tiếp đóng mở van. Đĩa van cầu có hình nút chai hoặc hình côn được kết nối với trục van. Tay vặn (vô lăng) để tạo thành một cơ chế nâng hạ trong việc đóng, mở điều tiết lưu lượng. Đĩa van được được làm từ chất liệu hợp kim cứng chống ăn mòn cao.

Trục van

Trục van là một thanh kim loại đùng để kết nối và chuyền mô men soắn từ thiết bị chuyền động (tay vặn, vô lăng) đến đĩa van. Trục van được làm kín bằng gioăng để tránh rò rỉ chất lỏng ra bên ngoài, là bộ phận chịu mô men soắn từ các thiết bị chuyền lực, lực nén của đĩa van từ lưu chất nên được chế tạo từ những hợp kim cứng chịu lực và bền.

Gioăng làm kín

Bộ phận này có tác dụng chống rò rỉ chất lỏng ra bên ngoài. Gioăng làm kín được chế tạo từ các vật liệu mềm chịu được áp suất và nhiệt độ cao.

Nguyên lý hoạt động của van cầu dầu nóng ETM

Van cầu hơi có chứa một vài bộ phận chuyển động như đĩa, thân van và vô lăng. ty van nối bánh xe tay và đĩa. Vị trí của đĩa van liên quan đến lưu lượng hoặc hạn chế dòng chảy. Hướng của dòng chất lỏng chảy qua van sẽ thay đổi nhiều lần, làm tăng áp suất giảm qua van.

Van cầu dầu nóng ETM được lắp đặt với thân thẳng đứng và dòng chất lỏng áp lực cao hơn kết nối với phía ống bên dưới đĩa. Điều này cho phép đĩa phân tán đồng đều dòng chất lỏng.

Ưu điểm van cầu ETM

Van cầu dùng cho dầu nóng ETM có khả năng điều tiết lưu lượng của dòng chảy rất tốt, khả năng đóng mở van rất dễ dàng van thuận tiện.
Khi hoạt động thường xuyên, van có độ bền cao, ít bị mòn, và hư hỏng do khi van mở hoàn toàn đĩa van được cách ly với lưu chất.
Hệ thống tay quay ép trực tiếp đĩa van và cửa van theo phướng chính diện nên khi đóng chặn van hoàn toàn giúp van ít bị rò rỉ lưu chất hơn các loại van khác.
Thời gian đóng mở van nhanh chóng, do hành trình ngắn hơn so với Van cổng.

Nhược điểm của van cầu dầu nóng ETM

Áp suất khi qua van bị sụt giảm do bị chuyển hướng dòng chảy trong thân van.
Các loại van có kích thước lớn, cần rất nhiều sức để mở van.
Trọng lượng và kích thước thường lớn hơn so với các loại van khác cùng kích thước và áp suất.
Giá thành tương đối cao so với các van công nghiệp khác.

Ứng dụng của van cầu ETM

Van cầu hơi được ứng dụng phổ biến trong các hệ thống sau:
Hệ thống hơi
Hệ thống nhiệt độ nóng có thể chịu được lên đến 400oC
Nhiệt nóng
Hệ thống khí....
Nước lạnh, nước nóng...

Ngoài ra  chúng tôi còn cung cấp các loại van cầu, van cầu hơi khác như: van chữ ngã hay còn được gọi là van yên ngựa, van cầu inox, van cầu thép,... để có thể phù hợp hơn với nhiều hệ thống khác nhau, mang lại tiện ích trong quá trình sử dụng.

• ETM FIG.P.061 DIN Bellows Seal Stop Valve Plus Type
• Bellow Globe valve / Feature:
• Double wall bellows seal as standard
• Heat dissipating bonnet design
• Circlip fixing device
• Storage of oil device
• Bellows seal welded to stem
• Bellows seal 8,000 load cycles
• Yoke gasket,double chambered
• Plug with marginal seat Welded seat in stellite or Cr-steel
• External stem thread
• Actuator retrofitting Secondary sealing: gland packing
• Stem with roll hardened thread
• DIN PN: PN16, PN25, PN40, PN63
• DIN DN:DN15-DN400
• Temperature Rating:-40°C up to +420°C
• Body forms:Straight pattern body, Y-pattern body, Angle pattern body
• Basic shell material:Low temperature carbon steel, Carbon steel, High temperature carbon steel, Stainless steel, High temperature stainless steel, High chromium stainless steel, Hastelloy, Inconel, Pure nickel, Titanium, Other special alloys
• Connections:Flanged ends, Butt welding ends, Socket welding ends, Threaded ends, Other requirements
• Operation:Handwheel, Lever, Chainwheel, Gear operator, Pneumatic piston actuator, Pneumatic diaphragm actuator, Electric actuator
• Bellows Globe Valve / Applications: Industry, power stations , flue gas purification plant, processing technology, gas supply, vapour facilities, recycling facilities, vacuum facilities, hot water, heating technology, district heating, thermal oil applications, general plant manufacturing, etc.
• Bellows Globe Valve / Mediums: Steam, gases, hot water, thermal oil, process water, vacuum facilities, ammonia etc.
• Standard material : GP240GH (1.0619/GS-C25),G-X6CrNi18.9(1.4308),G-X6CrNiMo18.10 (1.4408)
• Design&manufacture standard conforms to EN 13709
• Face to face standard conforms to EN 558-1
• Flange standard conforms to EN 1092-1
• Test conforms to EN 12266
•

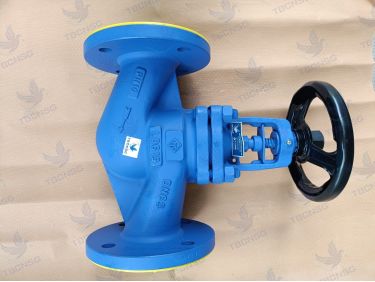

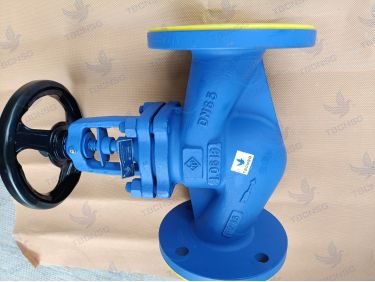

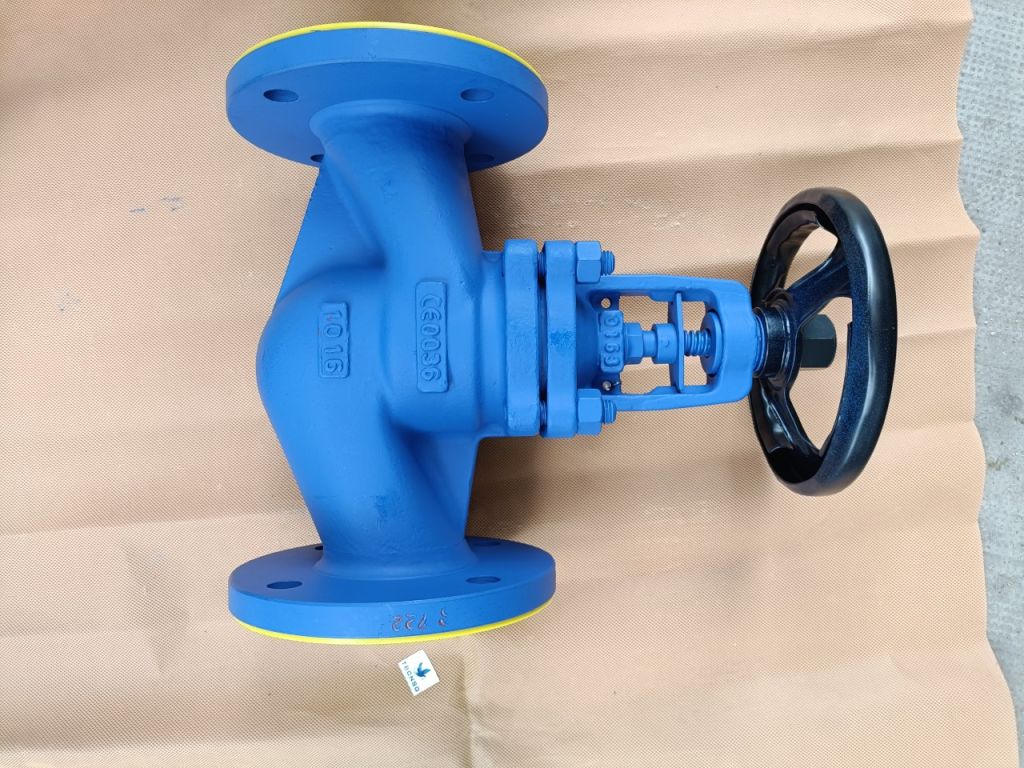

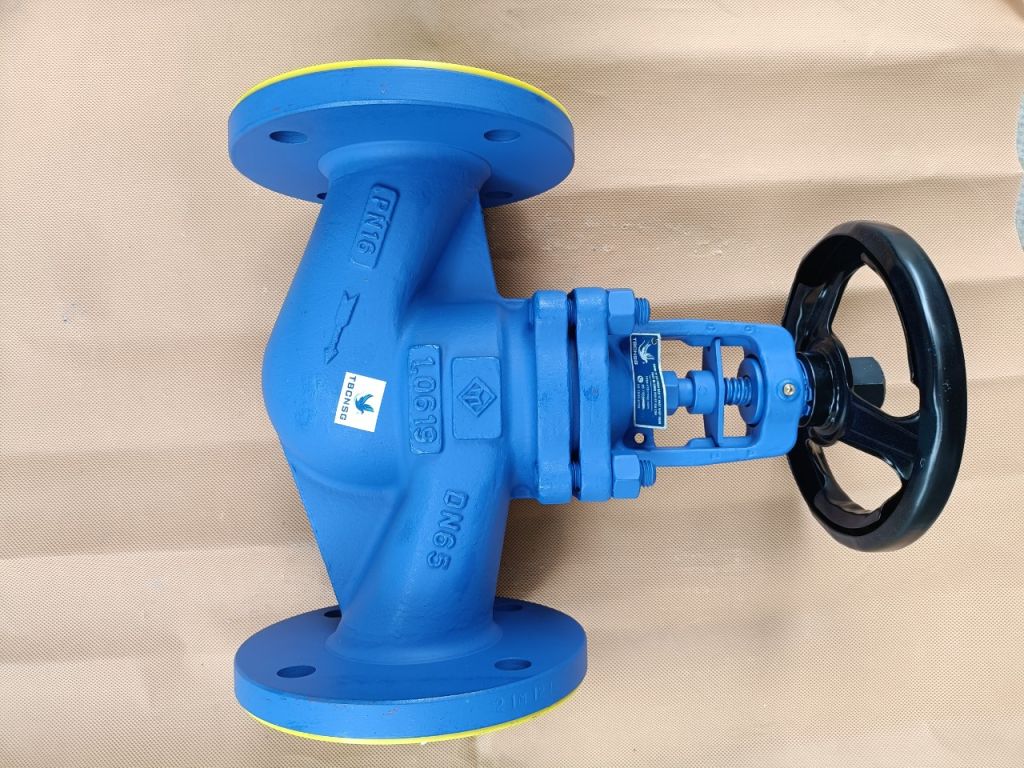

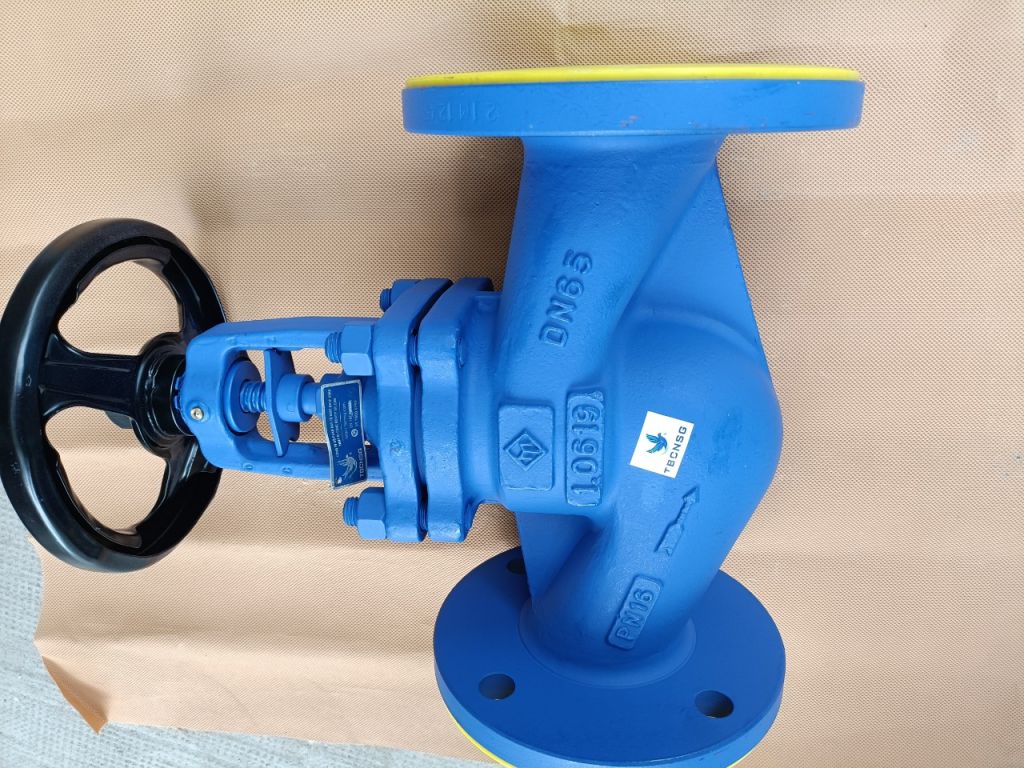

Hình ảnh sản phẩm
