Van búa nước là một thiết bị kỹ thuật quan trọng trong các hệ thống đường ống dẫn chất lỏng, đóng vai trò bảo vệ hệ thống khỏi các tác động tiêu cực của hiện tượng tăng áp đột ngột. Trong thuật ngữ kỹ thuật quốc tế, thiết bị này được gọi là Water Hammer Arrestor hoặc Water Hammer Valve. Trong tiếng Trung, sản phẩm được biết đến với tên gọi 水锤吸纳器 (Shuǐ chuí xīnà qì), còn trong tiếng Nhật là ウォーターハンマー吸収器 (Wōtāhanmā kyūshū-ki). Tại Việt Nam, giới kỹ thuật thường gọi bằng nhiều tên khác nhau như van chống va, thiết bị triệt tiêu va đập thủy lực hoặc bình tích áp giảm chấn.

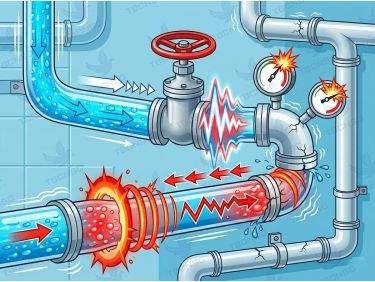

Sự hiện diện của thiết bị này trong các hệ thống cấp thoát nước tòa nhà, nhà máy công nghiệp hay các trạm bơm là cực kỳ thiết yếu. Khi dòng chảy bị ngắt đột ngột do đóng van nhanh hoặc dừng bơm, một làn sóng áp suất cực lớn sẽ lan truyền trong đường ống, gây ra những tiếng ồn lớn và rung lắc mạnh. Nếu không có biện pháp triệt tiêu, lực va đập này có thể làm vỡ đường ống, hỏng van và phá hủy các thiết bị đo lường đắt tiền.

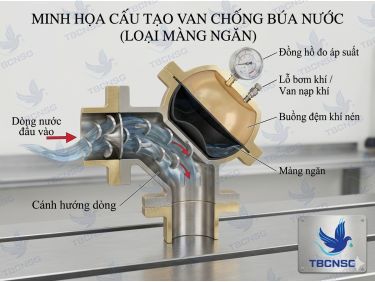

Cấu tạo chi tiết của thiết bị triệt tiêu va đập thủy lực
Một thiết bị chống va đập tiêu chuẩn được cấu thành từ các bộ phận cơ bản sau, mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu để chịu được áp lực cao:
- Thân van: Thường được chế tạo từ inox (thép không gỉ), đồng hoặc gang cầu. Thân van phải có khả năng chịu áp suất làm việc (PN) lớn hơn áp suất hoạt động của hệ thống.
- Buồng khí/Lò xo: Đây là bộ phận cốt lõi giúp hấp thụ năng lượng. Tùy theo thiết kế, bên trong có thể là một túi khí chứa khí Nitơ hoặc một lò xo đàn hồi cao.
- Màng ngăn hoặc Piston: Bộ phận này phân chia buồng chứa khí và khoang chứa chất lỏng. Vật liệu màng thường là cao su EPDM hoặc NBR có độ bền cơ học cao.
- Bộ phận kết nối: Có thể là dạng nối ren (cho kích thước nhỏ) hoặc mặt bích (cho kích thước lớn) theo các tiêu chuẩn như JIS, ANSI, DIN hoặc BS.
Các tiêu chuẩn chế tạo phổ biến thường áp dụng cho dòng sản phẩm này bao gồm ASME A112.26.1 hoặc PDI-WH 201, đảm bảo thiết bị có khả năng phản ứng nhanh với các biến thiên áp suất cực ngắn.
Nguyên lý hoạt động của van búa nước
Cơ chế vận hành của thiết bị dựa trên nguyên lý nén của chất khí hoặc tính đàn hồi của lò xo để triệt tiêu động năng của dòng nước. Quá trình này diễn ra qua hai trạng thái chính:
Trạng thái cân bằng: Khi hệ thống hoạt động bình thường với áp suất ổn định, áp suất trong buồng khí (hoặc lực lò xo) cân bằng với áp suất dòng chảy trên đường ống. Lúc này, màng ngăn hoặc piston ở vị trí tĩnh.
Trạng thái hấp thụ xung lực: Khi một van phía sau đóng lại đột ngột, dòng nước đang chuyển động bị chặn lại, tạo ra sóng áp suất cao dội ngược lại. Thay vì va đập trực tiếp vào thành ống hoặc thân van, sóng áp suất này sẽ đẩy màng ngăn hoặc piston nén buồng khí lại. Quá trình nén này hấp thụ phần lớn năng lượng của sóng áp suất, làm giảm đỉnh áp suất xuống mức an toàn. Sau khi sóng áp suất đi qua, buồng khí giãn nở trở lại, đẩy màng ngăn về vị trí ban đầu, chuẩn bị cho chu kỳ tiếp theo.
Phân loại sản phẩm trên thị trường
Việc phân loại giúp kỹ sư xác định đúng loại thiết bị phù hợp với đặc thù của từng hệ thống đường ống khác nhau.
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo kết cấu | Dạng piston, dạng túi khí | Dạng túi khí phản ứng nhanh hơn, dạng piston bền bỉ hơn. |
| Theo vật liệu | Inox 304/316, Đồng, Gang | Inox dùng cho thực phẩm/hóa chất, Gang dùng cho cấp thoát nước. |
| Theo kiểu kết nối | Nối ren, Nối mặt bích | Ren dùng cho DN15-DN50, Bích dùng cho DN50 trở lên. |
| Theo vị trí lắp | Lắp đứng, Lắp ngang | Đa số các dòng hiện đại có thể lắp linh hoạt mọi hướng. |
Hướng dẫn lựa chọn thiết bị phù hợp
Để chọn đúng Water Hammer Arrestor, người phụ trách kỹ thuật cần căn cứ vào các thông số thực tế của hệ thống:
- Áp suất làm việc (PN): Phải chọn thiết bị có áp suất định danh cao hơn áp suất tối đa của hệ thống (thường là PN16, PN25).
- Kích thước đường ống (DN): Kích thước của thiết bị chống va không nhất thiết phải bằng kích thước ống chính, nhưng phải đủ dung tích để hấp thụ lượng nước dội ngược.
- Nhiệt độ môi chất: Nếu dùng cho hệ thống nước nóng hoặc hơi, cần chọn màng ngăn bằng vật liệu chịu nhiệt như Viton hoặc EPDM đặc biệt.
- Tiêu chuẩn mặt bích: Đảm bảo sự đồng bộ với các thiết bị khác trong hệ thống để dễ dàng lắp đặt.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, thiết bị có thể gặp một số vấn đề làm giảm hiệu quả triệt tiêu va đập:
- Tiếng ồn vẫn xuất hiện: Nguyên nhân thường do áp suất khí nén bên trong buồng khí đã bị rò rỉ hoặc màng ngăn bị rách. Giải pháp là kiểm tra áp suất khí hoặc thay thế màng ngăn mới.
- Rò rỉ môi chất tại mối nối: Do gioăng làm kín bị lão hóa hoặc lắp đặt không đúng kỹ thuật. Cần siết lại bu lông hoặc thay gioăng mới.
- Thiết bị không phản ứng: Piston có thể bị kẹt do cặn bẩn trong nước. Cần tháo ra vệ sinh và kiểm tra độ trơn tru của piston.
- Rung lắc mạnh tại vị trí lắp: Thường do giá đỡ không chắc chắn. Cần gia cố thêm bệ đỡ hoặc đai ôm ống tại vị trí gần thiết bị.
Hướng dẫn bảo dưỡng định kỳ
Bảo trì đúng cách giúp hệ thống luôn vận hành êm ái và an toàn:
- Kiểm tra áp suất khí: Đối với loại có túi khí, cần kiểm tra áp suất định kỳ 6 tháng/lần bằng đồng hồ đo áp suất chuyên dụng.
- Vệ sinh bộ lọc: Nếu hệ thống có nhiều tạp chất, nên lắp lọc y phía trước và vệ sinh định kỳ để tránh cặn bẩn lọt vào buồng ngăn của thiết bị.
- Kiểm tra bề mặt: Quan sát các dấu hiệu ăn mòn hóa học hoặc vết nứt trên thân van để có phương án thay thế kịp thời.
Hướng dẫn lắp đặt tối ưu
Vị trí lắp đặt quyết định đến 80% hiệu quả của thiết bị. Dưới đây là các lưu ý quan trọng:
- Vị trí: Lắp đặt càng gần nguồn gây ra va đập càng tốt (ví dụ: ngay sau máy bơm hoặc ngay trước các van đóng nhanh, van điện từ).
- Hướng lắp: Mặc dù nhiều loại cho phép lắp đa hướng, nhưng lắp theo chiều thẳng đứng thường giúp thiết bị hoạt động ổn định và dễ bảo trì hơn.
- Khoảng cách: Tránh lắp thiết bị quá xa vị trí van đóng ngắt, vì sóng áp suất sẽ tăng dần cường độ theo chiều dài quãng đường di chuyển.
Để tham khảo các dòng sản phẩm chất lượng, bạn có thể xem thêm tại danh mục Van búa nước chính hãng do chúng tôi cung cấp.
Bảng tổng hợp so sánh các dòng thiết bị phổ biến
| Loại thiết bị | Vật liệu thân | Áp suất tối đa | Ưu điểm | Ứng dụng tốt nhất |
|---|---|---|---|---|
| Dạng túi khí (Inox) | Inox 304/316 | PN25 | Chống ăn mòn, phản ứng cực nhanh | Thực phẩm, hóa chất, nước sạch |
| Dạng lò xo (Đồng) | Đồng thau/Đồng đỏ | PN16 | Kích thước nhỏ gọn, dễ lắp đặt | Hệ thống nước dân dụng, chung cư |
| Dạng Piston (Gang) | Gang cầu | PN16/PN25 | Chịu va đập mạnh, độ bền cơ học cao | Trạm bơm, hệ thống PCCC |
Ngoài ra, quý khách có thể tìm hiểu thêm các thông số kỹ thuật chi tiết trong cataloge sản phẩm Water Hammer Valve để có cái nhìn tổng quan hơn trước khi đưa vào thiết kế hệ thống.
Câu hỏi thường gặp về thiết bị chống va đập
Tại sao hệ thống đường ống phát ra tiếng "uỳnh" khi tắt bơm?
Van búa nước và bình tích áp có giống nhau không?
Có cần lắp thiết bị này cho mọi hệ thống nước không?
Tuổi thọ trung bình của một thiết bị triệt tiêu va đập là bao lâu?
Làm sao biết màng ngăn bên trong đã bị hỏng?
Thiết bị này có giúp giảm hóa đơn tiền nước không?
Nên chọn loại nối ren hay nối bích?
Kết luận
Việc hiểu rõ và ứng dụng đúng các sản phẩm van búa nước chính hãng không chỉ giúp bảo vệ tài sản, thiết bị trong hệ thống đường ống mà còn đảm bảo sự vận hành êm ái, giảm thiểu rủi ro sự cố. Hy vọng những chia sẻ kỹ thuật trên từ đội ngũ biên tập viên của TBCNSG sẽ giúp quý khách hàng có thêm kiến thức hữu ích để lựa chọn giải pháp tối ưu cho công trình của mình.
