Trong kỹ thuật vận hành hệ thống đường ống công nghiệp, hiện tượng búa nước (Water Hammer) được ví như một "kẻ sát nhân thầm lặng". Những tiếng ồn va đập lớn, rung lắc mạnh hay nghiêm trọng hơn là nứt vỡ đường ống, hỏng hóc van công nghiệp đều bắt nguồn từ sự thay đổi áp suất đột ngột này. Hiểu rõ bản chất và áp dụng đúng giải pháp kỹ thuật là yếu tố then chốt để đảm bảo an toàn cho công trình.
Bản chất vật lý của hiện tượng búa nước
Búa nước là hiện tượng tăng áp lực đột ngột xảy ra khi một dòng chất lỏng đang chuyển động bị dừng lại hoặc thay đổi hướng đột ngột. Khi dòng nước đang chảy với vận tốc lớn bị chặn lại (do đóng van nhanh hoặc dừng bơm), động năng của dòng chảy chuyển hóa thành áp năng cực lớn, tạo ra các sóng xung kích lan truyền dọc theo đường ống.
Sóng áp suất này di chuyển với tốc độ âm thanh trong môi trường chất lỏng và va đập vào các thành ống, phụ kiện và thiết bị đầu cuối. Nếu hệ thống không được thiết kế để triệt tiêu năng lượng này, các mối nối theo tiêu chuẩn JIS, ANSI hay DIN dù chắc chắn đến đâu cũng có nguy cơ bị phá hủy.
Kinh nghiệm thực tế: Nhiều kỹ thuật viên thường nhầm lẫn tiếng ồn do búa nước với hiện tượng xâm thực (cavitation). Tuy nhiên, búa nước thường xảy ra ngay tại thời điểm đóng/ngắt thiết bị, trong khi xâm thực xảy ra liên tục trong quá trình vận hành do sự thay đổi áp suất tại các vị trí hẹp hoặc cánh bơm. Việc chẩn đoán sai dẫn đến lắp đặt sai thiết bị xử lý, gây lãng phí ngân sách mà không giải quyết được gốc rễ vấn đề.

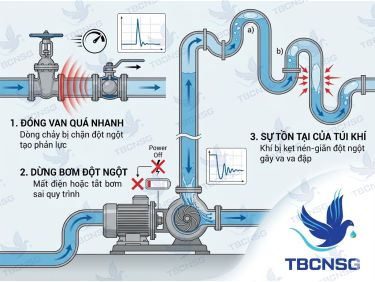

Nguyên nhân phổ biến gây ra búa nước trong hệ thống
Có ba nguyên nhân chính dẫn đến sự hình thành của các đợt sóng xung kích này:
- Đóng van quá nhanh: Đây là nguyên nhân phổ biến nhất. Khi các loại van cổng, van bi đóng lại đột ngột, dòng chảy bị chặn đứng tạo ra phản lực ngược lại.
- Dừng bơm đột ngột: Khi mất điện hoặc tắt bơm không đúng quy trình, cột nước đang di chuyển sẽ mất đà và dội ngược về phía bơm dưới tác động của trọng lực.
- Sự tồn tại của túi khí: Không khí bị kẹt trong đường ống làm thay đổi tính chất đàn hồi của dòng chảy, khi áp suất thay đổi, các túi khí này nén lại và giãn nở đột ngột gây ra va đập mạnh.

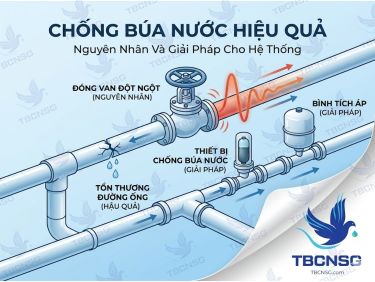

Giải pháp kỹ thuật chống búa nước hiệu quả
Để bảo vệ hệ thống, các kỹ sư thường kết hợp giữa thay đổi quy trình vận hành và lắp đặt các thiết bị chuyên dụng.

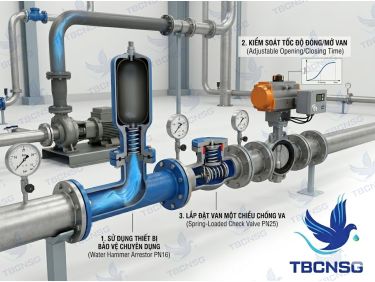

1. Sử dụng thiết bị bảo vệ chuyên dụng
Lắp đặt các dòng van búa nước là giải pháp trực tiếp và hiệu quả nhất. Thiết bị này hoạt động như một "giảm xóc" cho hệ thống, hấp thụ năng lượng dư thừa của sóng áp suất thông qua một buồng chứa khí nén hoặc lò xo đàn hồi.
Tại các dự án công nghiệp ở Bình Dương, chúng tôi thường tư vấn lắp đặt thiết bị này ngay tại các vị trí gần bơm hoặc các khúc cua gấp của đường ống để triệt tiêu xung lực ngay khi nó vừa hình thành.
2. Kiểm soát tốc độ đóng/mở van
Thay vì sử dụng các loại van đóng nhanh, nên ưu tiên các loại van có bộ truyền động điện hoặc khí nén có khả năng điều chỉnh thời gian đóng mở (Slow Closing). Việc kéo dài thời gian đóng van giúp dòng chảy giảm tốc từ từ, ngăn chặn sự hình thành sóng áp suất cao.
3. Lắp đặt van một chiều chống va
Các dòng Water hammer arrestor kết hợp với van một chiều có lò xo (Spring loaded check valve) giúp ngăn chặn dòng chảy ngược cực nhanh trước khi sóng áp suất kịp hình thành. Các thiết bị này thường được chế tạo từ gang cầu hoặc inox để chịu được áp lực làm việc cao như PN16 hoặc PN25.
| Thông số kỹ thuật | Ứng dụng phổ biến | Tiêu chuẩn kết nối |
|---|---|---|
| Áp suất PN10/PN16 | Hệ thống cấp nước tòa nhà, PCCC | JIS 10K, BS PN16 |
| Vật liệu Gang/Inox | Hệ thống xử lý nước, hóa chất | Mặt bích, Ren |
| Kích thước DN15 - DN600 | Đường ống công nghiệp lớn | ANSI, DIN |
Lưu ý khi lựa chọn thiết bị chống búa nước
Việc lựa chọn một thiết bị chống va đập nước không chỉ dựa vào kích thước đường ống mà còn phụ thuộc vào nhiều yếu tố kỹ thuật khác:
- Áp suất làm việc: Phải chọn thiết bị có định mức áp suất (PN) cao hơn áp suất tối đa của hệ thống khi có búa nước xảy ra.
- Vị trí lắp đặt: Thông thường, thiết bị nên được đặt ở nơi có sự thay đổi vận tốc dòng chảy lớn nhất hoặc gần các thiết bị nhạy cảm như đồng hồ đo lưu lượng, cảm biến.
- Môi chất: Đối với nước sạch, có thể dùng vật liệu gang, nhưng với hóa chất hoặc thực phẩm, cần ưu tiên thép không gỉ (inox) để đảm bảo độ bền và vệ sinh.
Sai lầm thực tế: Một nhà máy tại TP.HCM từng gặp sự cố vỡ đường ống liên tục dù đã lắp bình tích áp. Qua khảo sát, chúng tôi phát hiện họ lắp đặt thiết bị quá xa nguồn gây chấn động. Khoảng cách lắp đặt tối ưu cho van búa nước thường không nên quá 10 lần đường kính ống tính từ vị trí van đóng nhanh hoặc bơm.
Kết luận
Búa nước là một hiện tượng vật lý nguy hiểm nhưng hoàn toàn có thể kiểm soát được nếu chúng ta có sự am hiểu về kỹ thuật đường ống. Việc đầu tư vào các hệ thống van chống va chất lượng theo tiêu chuẩn quốc tế không chỉ bảo vệ tài sản mà còn đảm bảo quá trình sản xuất không bị gián đoạn.
Câu hỏi thường gặp (FAQ)
1. Tại sao hệ thống PCCC thường bị búa nước mạnh hơn hệ thống cấp nước sinh hoạt?
Do bơm PCCC thường có công suất và lưu lượng cực lớn, khi kích hoạt hoặc dừng đột ngột, sự thay đổi động năng diễn ra rất nhanh trên đường ống thép cứng, tạo ra xung lực mạnh hơn nhiều so với ống nhựa sinh hoạt.
2. Có thể dùng bình tích áp thay thế hoàn toàn cho van chống búa nước không?
Bình tích áp có hỗ trợ giảm chấn nhưng chức năng chính là duy trì áp suất. Trong các hệ thống có sóng xung kích tốc độ cao, van chống búa nước chuyên dụng có phản xạ cơ khí nhanh hơn và hiệu quả triệt tiêu sóng đứng tốt hơn.
3. Làm sao để biết thiết bị chống va đập đang hoạt động hiệu quả?
Cách đơn giản nhất là quan sát kim đồng hồ áp suất và lắng nghe âm thanh. Nếu sau khi lắp đặt, kim đồng hồ không còn nhảy vọt đột ngột và tiếng "cọc" khô khốc khi ngắt bơm biến mất, nghĩa là thiết bị đang hoạt động tốt.
