Van báo động Alarm Viking

Thông tin sản phẩm

Van báo động Alarm hiệu Viking được lắp đặt tại đường ống cung cấp nước chính cho hệ thống sprinkler có áp lực. Nó có chức năng kiểm tra lưu lượng nước đi vào hệ thống và báo động khi có bất kì sự thay đỏi nào.

Nguyên lý hoạt đông của van báo động Alarm hiệu Viking

Ở trạng thái bình thường áp suất trên và dưới được cân bằng trong bộ Alarm ( hiển thị qua đồng hồ áp xuất trên- dưới )  khi có sự rò rỉ nước dẫn đến sụt áp  ( hiển thị qua đồng hồ áp xuất ) lúc này công tắc áp xuất sẽ kích hoạt bơm bù hoạt động.

Sau khi bơm bù hoạt dộng mà không bù đủ áp, áp xuất đường ống vẫn tiếp tục giảm lúc này bơm điện chính mới hoạt động – đồng thời sẽ tác động đến chuông nước thông qua đường ống nhánh phát tín hiệu báo động.

Trong trường hợp bơm điện chính gặp sụ cố ( do mất điện – không bù nổi áp ) lúc này bơm diesel sẽ hoạt động đồng .

Giúp duy trì áp liên tục trên hệ thống

Nếu van báo động  Alarm có kết nối với hệ thống báo cháy thì có thêm công tắc áp xuất,  khi dùng công tắc áp xuất thông thường có thêm bình điều áp để tránh báo giả do dao động nước khi bơm bù chạy.

Hệ thống có thêm đườg xả để reset – kiểm tra  hệ thống.

Ngưỡng hoạt động của các loại bơm được đặt trước trên công tắc áp xuất – Tiếp điểm trên công tắc áp xuất (COM – NO – NC)

Đồng hồ áp xuất chỉ có chức năng hiển thị áp.

Thông tin sản phẩm

• Kích cỡ: 65mm; 80mm; 100mm; 150mm
• Áp lực vận hành: 1,5 – 14 Kg/cm2
• Áp lực thử ngiệm: 20 Kg/cm2
• Chất liệu: Gang - Đồng
• Lưu lượng (tối đa): 900/ 1350/ 2100/ 4800 lít/ phút
• Tốc độ dòng chảy: 4,5m/s

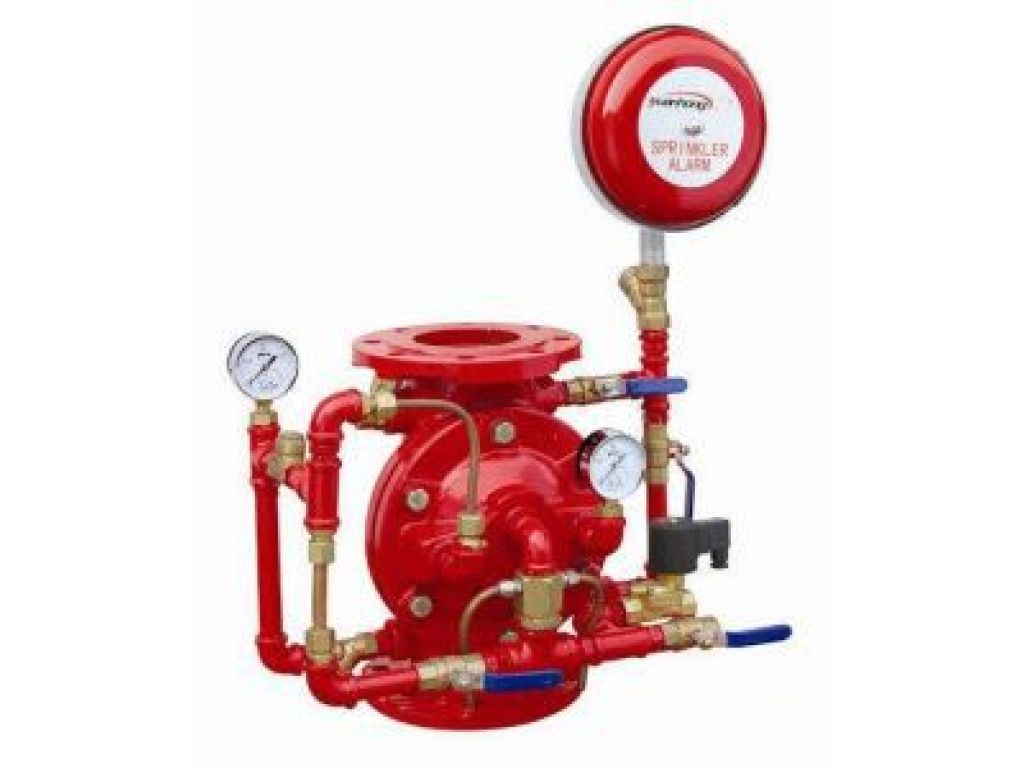

Hình ảnh sản phẩm
