Van Báo Động (Alarm Valve) Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Van báo động là một trong những thiết bị quan trọng nhất trong hệ thống phòng cháy chữa cháy (PCCC) tự động kiểu ướt (Wet Pipe Sprinkler System). Trong thuật ngữ kỹ thuật quốc tế, thiết bị này được gọi là Alarm Valve. Tại thị trường châu Á, sản phẩm còn được biết đến với tên tiếng Trung là 报警阀 (Bàojǐng fá) và tiếng Nhật là アラーム弁 (Arāmu ben). Trong ngành cơ điện (M&E) tại Việt Nam, kỹ sư thường gọi đơn giản là van báo động hoặc van kiểm tra báo động.

Vai trò cốt lõi của thiết bị này là kiểm soát dòng nước đi vào hệ thống đầu phun sprinkler và kích hoạt tín hiệu cảnh báo (chuông cơ học hoặc tín hiệu điện) ngay khi có sự cố hỏa hoạn xảy ra. Với khả năng vận hành bền bỉ và độ tin cậy cao, sản phẩm hiện diện trong hầu hết các công trình dân dụng lẫn công nghiệp, từ các tòa nhà cao tầng, trung tâm thương mại đến các nhà xưởng sản xuất quy mô lớn.

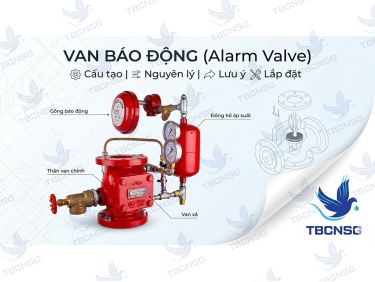

Cấu tạo chi tiết của Van báo động

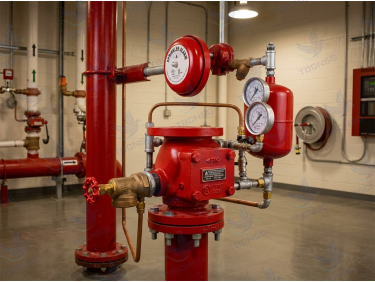

Một bộ Van báo động hoàn chỉnh không chỉ là một thân van đơn lẻ mà là một cụm thiết bị (Alarm Valve Set) bao gồm nhiều bộ phận phối hợp nhịp nhàng:

• Thân van (Valve Body): Thường được đúc từ gang cầu (Ductile Iron) để chịu được áp suất làm việc cao và chống va đập thủy lực. Bên trong thân van có thiết kế vách ngăn và ghế van.
• Cánh van (Clapper): Là bộ phận chuyển động chính, thường làm bằng thép không gỉ hoặc đồng, bọc cao su EPDM để đảm bảo độ kín khít tuyệt đối khi ở trạng thái đóng.
• Bình điều áp/Bình chậm trễ (Retard Chamber): Một bình chứa nhỏ giúp hấp thụ các biến động áp suất tức thời từ nguồn cấp nước, ngăn chặn tình trạng báo động giả.
• Chuông nước (Water Motor Gong): Thiết bị phát tín hiệu âm thanh bằng cơ học, hoạt động hoàn toàn dựa trên áp lực dòng nước mà không cần nguồn điện.
• Công tắc áp suất (Pressure Switch): Chuyển đổi áp lực nước thành tín hiệu điện để gửi về trung tâm điều khiển báo cháy.
• Hệ thống ống dẫn (Trim Piping): Các đường ống nhỏ kết nối các phụ kiện, đồng hồ đo áp suất và van xả thử nghiệm.

Các tiêu chuẩn chế tạo phổ biến cho dòng thiết bị này thường tuân thủ UL/FM (Hoa Kỳ), BS EN 12259 hoặc các tiêu chuẩn quốc gia tương đương để đảm bảo tính an toàn khắt khe trong phòng chống cháy nổ.

Nguyên lý hoạt động của hệ thống

Nguyên lý vận hành của Alarm Valve dựa trên sự chênh lệch áp suất giữa phía trên và phía dưới cánh van. Quá trình này diễn ra qua hai trạng thái chính:

1. Trạng thái trực chiến (Static Condition): Ở trạng thái bình thường, áp suất nước ở phía trên cánh van (hệ thống đường ống đầu phun) và phía dưới cánh van (nguồn cấp) ở mức cân bằng hoặc áp suất phía trên cao hơn một chút. Lực đẩy của nước cộng với trọng lượng của cánh van giữ cho van đóng chặt, ngăn không cho nước chảy vào đường ống dẫn đến chuông báo động.

2. Trạng thái hoạt động (Alarm Condition): Khi có hỏa hoạn, nhiệt độ tăng cao làm vỡ đầu phun sprinkler. Nước thoát ra ngoài khiến áp suất phía trên cánh van giảm đột ngột. Lúc này, áp lực từ nguồn cấp nước phía dưới sẽ đẩy cánh van mở ra, cho phép nước tràn vào hệ thống đường ống để chữa cháy. Đồng thời, một phần dòng nước sẽ đi qua lỗ tiết lưu vào bình chậm trễ và kích hoạt chuông nước cùng công tắc áp suất để phát tín hiệu cảnh báo.

Yếu tố ảnh hưởng lớn nhất đến hiệu suất là độ nhạy của cánh van và sự ổn định của áp suất nguồn. Nếu áp suất nguồn cấp trồi sụt quá mạnh mà không có bình chậm trễ, hệ thống rất dễ kích hoạt chuông báo nhầm.

Phân loại Van báo động phổ biến

Tùy theo nhu cầu kỹ thuật và đặc thù công trình, thiết bị được phân chia thành nhiều loại khác nhau. Dưới đây là bảng so sánh các tiêu chí phân loại cơ bản:

Hướng dẫn lựa chọn thiết bị phù hợp

Việc lựa chọn đúng thông số kỹ thuật cho thiết bị báo động dòng chảy này quyết định đến khả năng vận hành ổn định của toàn bộ hệ thống PCCC. Các kỹ sư cần lưu ý các thông số sau:

• Kích thước định danh (DN): Phải tương ứng với đường ống chính của hệ thống (thường từ DN65 đến DN250).
• Áp suất định mức: Đảm bảo áp suất làm việc của van cao hơn áp suất tối đa của bơm chữa cháy.
• Tiêu chuẩn mặt bích: JIS 10K, ANSI, DIN hoặc BS để đảm bảo lắp khớp với các van chặn và phụ kiện khác.
• Môi trường làm việc: Nếu lắp đặt tại các khu vực gần biển như Vũng Tàu hoặc các nhà máy hóa chất tại Bình Dương, nên ưu tiên loại có lớp sơn phủ epoxy dày hoặc vật liệu chống ăn mòn.

Các lỗi thường gặp và cách xử lý

Trong quá trình vận hành, người quản lý hệ thống thường gặp phải một số vấn đề kỹ thuật sau:

• Nước rò rỉ qua chuông báo khi van đang đóng: Nguyên nhân thường do rác, cặn bẩn bám vào ghế van hoặc đệm cao su của cánh van bị lão hóa. Giải pháp: Mở nắp van, vệ sinh sạch lòng van và thay mới đệm cao su nếu cần.
• Chuông nước không kêu khi thử nghiệm: Có thể do đường ống dẫn nước vào chuông bị tắc hoặc cánh quạt bên trong chuông bị kẹt. Giải pháp: Kiểm tra và thông tắc đường ống trim, vệ sinh bộ lọc (strainer) trên đường ống báo động.
• Báo động giả thường xuyên: Do áp suất nguồn nước biến động mạnh hoặc bình chậm trễ bị đầy nước (không thoát được nước). Giải pháp: Kiểm tra van xả tự động của bình chậm trễ.
• Đồng hồ áp suất chỉ sai lệch: Sau một thời gian sử dụng, các đồng hồ có thể bị hỏng kim hoặc tắc ống siphon. Giải pháp: Thay thế đồng hồ định kỳ để đảm bảo giám sát chính xác.

Hướng dẫn bảo dưỡng định kỳ

Để đảm bảo van báo động luôn trong trạng thái sẵn sàng, quy trình bảo dưỡng cần thực hiện nghiêm ngặt:

Hàng tháng: Kiểm tra bằng mắt thường các bộ phận bên ngoài, đảm bảo không có rò rỉ nước tại các khớp nối. Kiểm tra các van chặn (OS&Y Gate Valve) luôn ở trạng thái mở và được khóa xích.

Hàng quý: Thực hiện bài kiểm tra dòng chảy qua van xả thử nghiệm (Inspector's Test Connection). Ghi lại thời gian từ khi mở van đến khi chuông báo động vang lên (thường không quá 90 giây).

Hàng năm: Kiểm tra toàn diện bên trong thân van. Vệ sinh lưới lọc, kiểm tra độ đàn hồi của lò xo và tình trạng của lớp đệm làm kín. Tại các khu công nghiệp tại Đồng Nai hay TP.HCM, việc bảo dưỡng này thường được kết hợp với đợt kiểm định định kỳ của cơ quan chức năng.

Hướng dẫn lắp đặt tiêu chuẩn

Lắp đặt đúng kỹ thuật giúp hệ thống hoạt động chính xác và dễ dàng cho công tác bảo trì sau này:

• Vị trí: Van nên được lắp đặt tại cụm bơm hoặc các vị trí trục đứng dễ tiếp cận. Không gian xung quanh cần đủ rộng để mở nắp van bảo trì.
• Chiều dòng chảy: Phải lắp đúng theo mũi tên chỉ hướng dòng chảy đúc nổi trên thân van.
• Hệ thống thoát nước: Cần bố trí đường ống thoát nước đủ lớn cho van xả tràn và van thử nghiệm để tránh ngập úng phòng máy khi vận hành thử.
• Kết nối điện: Công tắc áp suất phải được đấu nối về tủ trung tâm báo cháy bằng cáp chống cháy, đảm bảo tín hiệu không bị gián đoạn.

Bảng tổng hợp so sánh các dòng Alarm Valve

Kết luận

Việc hiểu rõ về Van báo động không chỉ giúp các kỹ sư thiết kế hệ thống PCCC tối ưu mà còn hỗ trợ đắc lực cho đội ngũ vận hành trong việc duy trì an toàn cho công trình. Một thiết bị Alarm Valve chất lượng, được lắp đặt và bảo trì đúng cách sẽ là "người gác đền" tin cậy, đảm bảo mọi sự cố hỏa hoạn đều được phát hiện và xử lý kịp thời.

Tại các khu vực phát triển công nghiệp mạnh mẽ như TP.HCM, Bình Dương hay Long An, việc đầu tư vào các dòng van báo động đạt chuẩn quốc tế là lựa chọn thông minh để bảo vệ tài sản và con người một cách bền vững nhất.
